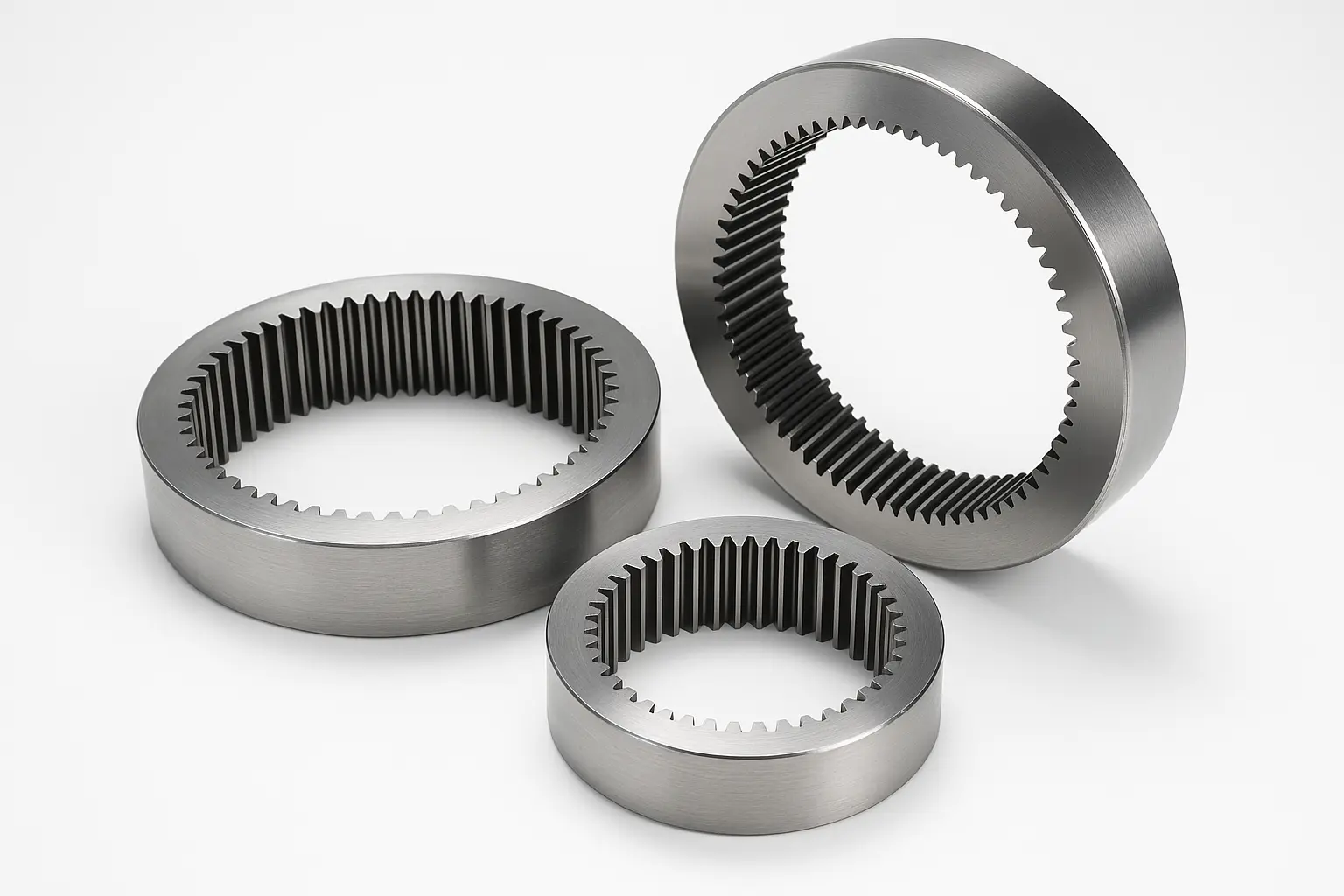

링 기어

Raydafon의 링 기어 시리즈에는 내부 기어 링, 세그먼트가있는 기어 링, 대형 모듈러스 헤비 듀티 기어 링 및 기타 유형이 포함되어 있으며,이 유형은 슬루핑 베어링, 풍력 요트 시스템, 엔지니어링 머신 턴테이블, 헤비 의무 변속기 장치 및 기타 필드에 널리 사용됩니다. 중국의 전문 제조업체 및 공장 인 Raydafon은 첫 번째 선택입니다!

우리는 고강도 합금 강철을 기본 재료로 사용하여 CNC 기어 호빙, 기어 연삭 및 기타 가공 프로세스와 결합하여 치아 표면 마무리 및 메쉬 정확도가 업계 표준을 충족하도록합니다. 대형 크기의 링 기어의 경우, 전용 열처리 라인이 장착되어있어 피로의 강도와 내마모성을 향상시키기 위해 전직 원주민 기화 또는 유도 담금 처리를 달성 할 수 있습니다. 모든 제품은 자체 공장에서 완전히 생산되며 피치 오류 및 방사형 런아웃과 같은 주요 매개 변수는 3 개의 조정, 기어 프로파일 측정 기기 및 기타 장비에 의해 감지되어 부드러운 조립 및 작동 중 비정상적인 소음을 보장하지 않습니다.

현재 Raydafon 's링 기어제품은 타워 크레인, 방패 기계, 자동 워크 스테이션 및 기타 장비에서 널리 사용되었으며 독일, 브라질, 인도 및 기타 국가로 수출되었습니다. 우리는 안정적인 품질과 적시에 배달을 통해 국내외의 많은 장비 제조업체와 장기적인 협력을 받았습니다. Raydafon은 시험 설치 또는 대량 구매를 위해 소량의 샘플이 필요한지 여부에 관계없이 전문 서비스와 우수한 제품을 통해 프로젝트를 확실하게 지원할 수 있습니다. 샘플이나 견적에 대해서는 저희에게 연락하십시오. 기술 팀은 드로잉 요구 사항에 따라 빠른 응답 및 선택 제안을 제공합니다.

링 기어의 크기를 측정하는 방법

많은 고객들은 종종 링 기어 (기어 링)를 교체하거나 사용자 정의 할 때 측정을 시작해야 할 곳을 모릅니다. 실제로이 작업은 복잡하지 않습니다. 몇 가지 키 크기 매개 변수를 마스터하는 한 장비의 요구와 일치하는지 여부를 결정할 수 있습니다.

먼저 외경을보십시오.

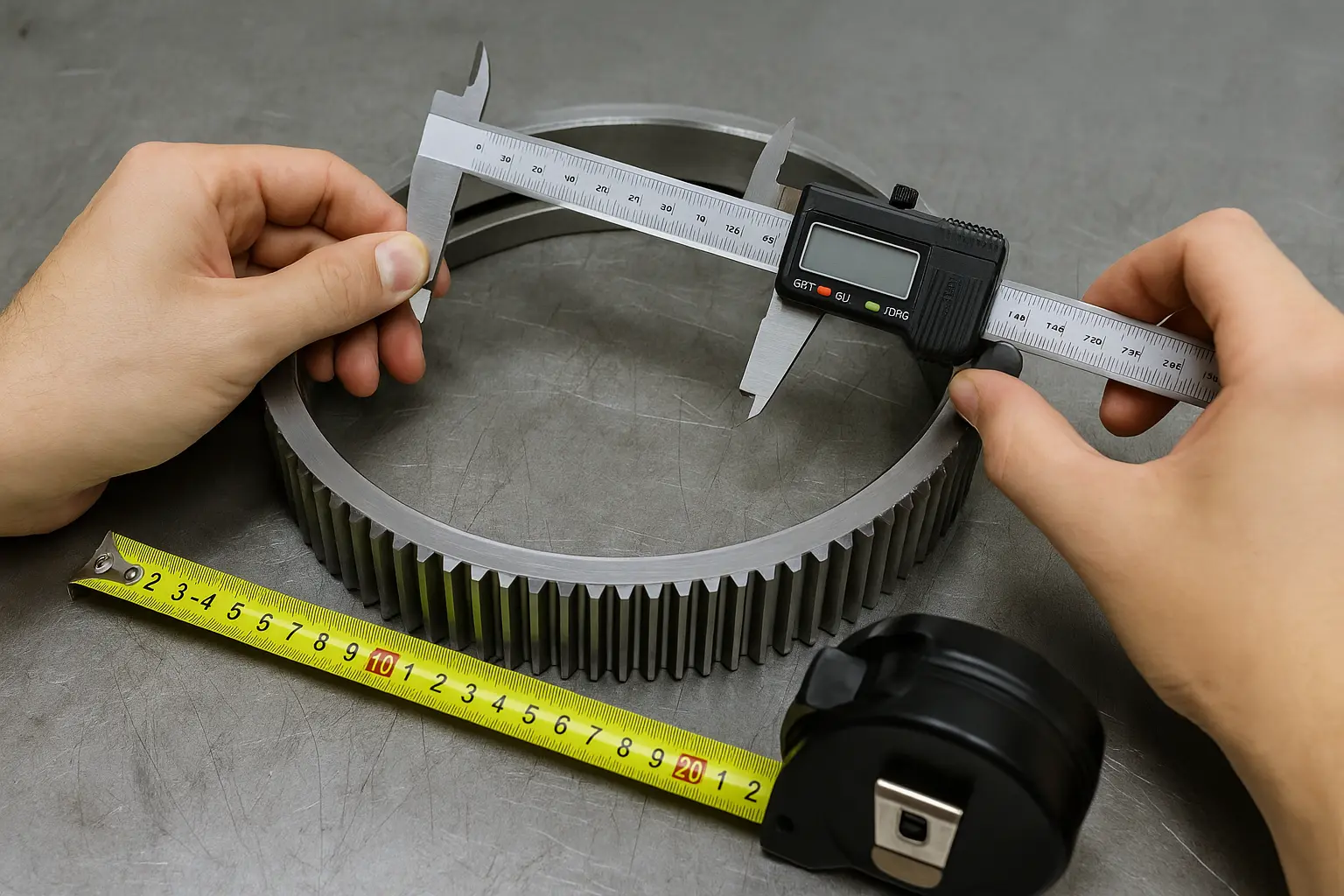

캘리퍼를 사용하여 기어 링의 가장 바깥 쪽 가장자리에서 멀리 떨어진 가장자리까지의 거리를 측정하십시오. 이는 소위 "외경"입니다. 이 값은 전체 구조에서 기어 링에 의해 점유 된 공간을 결정합니다. 너무 크거나 작을 수 없으며 원래 장비의 위치에 맞아야합니다.

두 번째는 내 직경입니다.

이것은 기어 링의 중간에있는 원형 구멍의 직경입니다. 일부 고객은 이것을 "샤프트 구멍"이라고 부릅니다. 이 크기는 장비의 설치 위치에서 샤프트 또는 플랜지와 완전히 일치해야합니다. 그렇지 않으면 맞지 않거나 느슨해집니다.

다음은 치아 수입니다.

이빨을 하나씩 계산하면 복잡하지 않습니다. 이 값은 기어 변속기의 비례 관계에 영향을 미칩니다. 일치하는 선 기어 및 행성 기어에 해당하지 않으면 장비는 정상적으로 작동하지 않습니다.

모듈도 중요합니다.

모듈은 각 치아의 크기이며 치아 사이의 거리와 관련이 있습니다. 이것은 공식을 사용하여 계산할 수 있습니다. 모듈 = 외경 ÷ (치아 수 + 2). 확실하지 않으면 치아 수와 외경 수를 알려 주면 계산을 도와 드리겠습니다.

치아 폭과 치아 각도도 있습니다.

일부 장비는 소음과 하중에 민감하므로 치아 너비 (치아의 두께)와 압력 각 (치아의 경향, 일반적으로 20도)을 고려해야합니다. 이들은 메쉬의 부드러운 영향에 영향을 미치며 삶과 관련이 있습니다.

만약링 기어나사 구멍이 있고 구멍 간격 및 스레드 사양을 측정해야합니다.

일부 링 기어에는 고정을위한 나사 구멍이 있습니다. 구멍의 크기, 숫자 및 배열 서클 (PCD)을 측정하고 우리에게 보내십시오.

Raydafon 링 기어를 선택하는 이유는 무엇입니까?

Raydafon의 링 기어를 선택하는 것은 본질적으로 장기 부하 테스트를 견딜 수있는 신뢰할 수있는 고정밀 전송 솔루션을 선택하는 것입니다. Raydafon은 다양한 정밀 기어의 제조를 전문으로합니다. 성숙한 생산 시스템과 세부 사항을 극도로 제어하면 링 기어 제품은 안정적인 품질 일뿐 만 아니라 다양성과 호환성이 우수합니다. 이들은 풍력 속도 증가기, 행성 감소기 및 엔지니어링 기계 구동 시스템과 같은 핵심 변속기 구조에 널리 사용됩니다.

우리의 링 기어는 기화 된 합금 강철, 고 강성 주철 또는 맞춤형 스테인레스 스틸 재료로 만들어졌으며, 사용 시나리오에 따라 정밀한 단조 및 열이 처리됩니다. 치아 표면 경도는 HRC60까지 도달 할 수 있습니다. 기술 측면에서, 우리는 CNC 호빙, 치아 프로파일 트리밍 및 링 기어 내부 직경 랩핑과 같은 여러 정밀 처리 링크를 사용하고 기어 측정 센터를 사용하여 치아 방향 오류 및 방사형 런아웃과 같은 주요 치수를 완전히 검사하여 각 제품이 행성 담체 및 기어 샤프트와 높은 일치 및 간섭없는 작동을 달성 할 수 있도록합니다.

Raydafon은 다른 산업마다 링 기어 제품에 대한 요구 사항이 다르다는 것을 잘 알고 있으므로 다양한 사양 및 비표준 사용자 정의 서비스를 제공합니다. 대형 모듈러스 헤비 듀티 링 기어에서 소형 모듈러스 고정밀 링 기어에 이르기까지, 우리는 도면이 확인 된 후 10 일 근무일에 주문형을 생산하고 샘플을 전달할 수 있습니다. 동시에, 당사의 링 기어는 내부 및 외부 기어 구조를 지원하며, 풍력 발전 요산 메커니즘, 자동 변속기 상자 및 기계식 슬리핑 장치와 같은 다양한 작업 조건의 구조 요구 사항을 충족 할 수 있습니다.

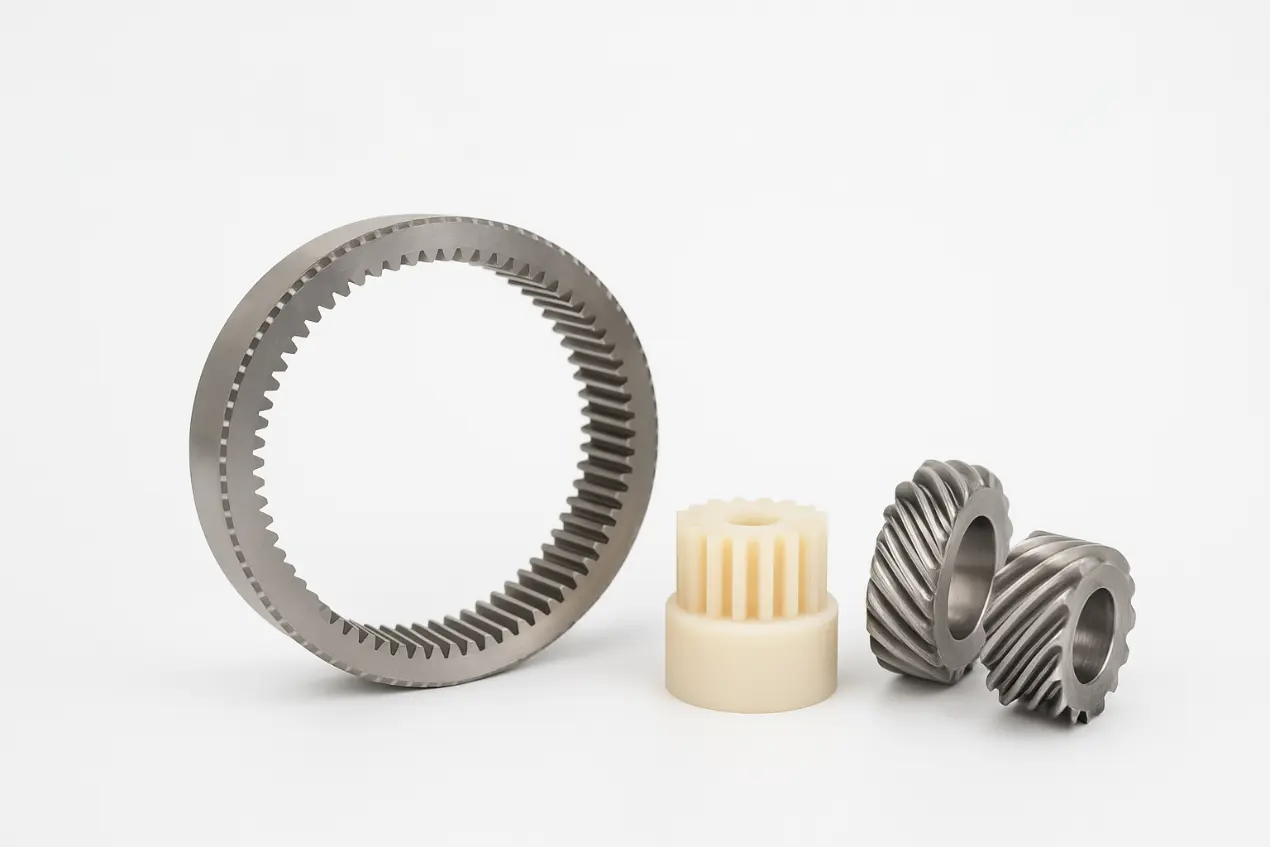

Raydafon은 링 기어를 생산할뿐만 아니라 플라스틱 기어, 베벨 기어, 스크류 기어 등을 포함한 완전한 정밀 기어 제품 라인도 있습니다. 조용하고 경량 사무실 장비를 추구하는 고객이든, 무거운 과거 및 내마모성이 필요한 산업 고객이든, 우리는 원 스톱 솔루션을 제공 할 수 있습니다. Raydafon을 선택한다는 것은 기어를 진정으로 이해하고 비용을 제어하며 품질을 타협하지 않는 기술 제조업체를 선택하는 것을 의미합니다. 링 기어 적용에 대한 기술적 인 질문이 있거나 특정 장치에 적합한 고정밀 링 기어를 찾고 있다면 기술 팀에 문의하십시오. Raydafon은 변속기 시스템에 안정적이고 신뢰할 수있는 "전력 폐쇄 루프"를 제공합니다.
