Raydafon은 중국 닝보에 있는 자체 공장에서 POM과 나일론으로 맞춤형 플라스틱 헬리컬 기어를 성형합니다. 표준 툴링은 모듈 M0.1–M2.0, 보어 Ø1.40mm ~ Ø3.05mm, 외부 직경 Ø10–Ø50mm(맞춤형 툴링의 경우 최대 Ø120mm) 및 표면 폭 2.0–10.0mm, 작동 온도 범위는 −30°C ~ +100°C입니다. 톱니 형태가 절단이 아닌 사출 금형에서 생산되기 때문에 나선 각도와 프로파일은 배치 전반에 걸쳐 일관되게 유지되며 기어는 자체 윤활 및 조용하게 작동합니다. 측정된 소음은 동일한 응용 분야에서 동등한 스퍼 기어 드라이브보다 약 20% 낮습니다. 더 높은 토크나 강성이 필요한 경우 유리 충전 등급을 사용할 수 있으며, 성형 플라스틱이 해당 의무를 충족할 수 없는 경우 기계 가공 플라스틱 또는 금속 기어가 견적됩니다. 툴링 확인 및 견적을 위해 24시간 이내에 도면이나 샘플 세부정보를 보내주세요.
조용한 작동, 무윤활, 경량이 필요한 소형 드라이브용 사출 성형 헬리컬 기어입니다. 표준 툴링은 모듈 M0.1~M2.0, 보어 Ø1.40~Ø3.05mm, 외경 Ø10~Ø50mm, 표면 폭 2.0~10.0mm를 절단 치아 대신 성형된 치형 형상으로 처리하므로 전체 배치에 걸쳐 치아 간 일관성이 유지됩니다.
Raydafon은 절단된 강철 기어가 아닌 조용하고 자체 윤활 기어가 필요한 OEM을 위해 중국 닝보에 있는 자체 공장에서 플라스틱 헬리컬 기어를 성형합니다. 기어 톱니는 사출 금형에서 형성되므로 나선 각도, 프로파일 및 보어 위치는 이후 가공 단계가 아닌 공구에 의해 고정됩니다. 이것이 배치 간 톱니 형태가 일관되게 유지되고 공구가 실행되면 단가가 떨어지는 이유입니다. 일반적인 구매자는 소형 기계 제작업체, 의료 및 실험실 장비 제조업체, 가전제품 및 펌프 제조업체, 윤활 금속 기어 쌍을 유지 관리가 필요 없는 플라스틱 기어 쌍으로 교체하는 모든 사람입니다.
표준 툴링은 가장 빠르고 저렴한 경로입니다. 모듈, 톱니 수, 나선 각도, 보어 및 면 폭을 보내고, 금형이 있는 경우 스톡 툴링에서 견적을 보냅니다. 형상이 새로운 경우 당사는 귀하의 도면에 맞게 도구를 제작하고 성형합니다. 동일한 워크샵의 관련 제품에는 다음이 포함됩니다.헬리컬 기어더 높은 토크를 위한 금속 범위, 전체플라스틱 기어스퍼, 웜 및 내부 형태의 라인, 그리고스퍼 기어드라이브에 나선형 오버랩이 필요하지 않은 경우.
공차 및 용량:성형 플라스틱 기어는 절단된 금속 기어보다 더 넓은 공차 범위를 가지며 정확한 수치는 모듈, 벽 두께 및 재료 등급에 따라 다릅니다. 견적 단계에서 조립에 필요한 백래시 및 중심 거리 공차를 명시해 주십시오. 툴링이 견딜 수 있는 정도를 확인하거나 플라스틱이 이를 충족할 수 없는 경우 절단 기어를 권장합니다.
POM 또는 나일론: 올바른 소재 선택
폴리아세탈(POM)
소형 정밀 기어의 기본 선택입니다. 낮은 마찰, 높은 강성 및 수분 하에서 매우 안정적인 치수로 중심 거리와 백래시를 예측 가능하게 유지합니다. 연속 구동 드라이브와 기어가 몇 달 동안 공차를 유지해야 하는 조립품에 가장 적합합니다.
나일론(PA)
POM보다 더 견고하고 충격에 더 잘 견디며 충격과 진동을 더 잘 감쇠하지만 습기를 흡수하고 습도에 따라 치수가 약간 변경됩니다. 엄격한 공차 포지셔닝보다는 간헐적, 충격 부하 또는 고진동 드라이브에 적합합니다.
유리 충전 등급
유리 섬유를 추가하면 더 높은 토크를 위해 강도와 강성이 향상되고 고온에서 크리프 저항이 향상되지만 금형 마모가 증가하고 자연 감쇠가 약간 감소합니다. 귀하의 직무에 대한 등급 및 예상 수명에 대해 조언해 드립니다.
토크 요구 사항이 성형 플라스틱이 전달할 수 있는 수준을 넘어서는 경우 정직한 대답은 절단 기어입니다.스퍼 기어금속 헬리컬 기어 제품군. 서비스에 실패한 플라스틱 기어를 판매하기보다는 차라리 적절한 부품의 견적을 내겠습니다.
제품 세부정보
아래 사진은 당사의 성형 플라스틱 헬리컬 기어(치형, 허브 및 보어 마감, 조립된 기어 세트)를 보여줍니다.

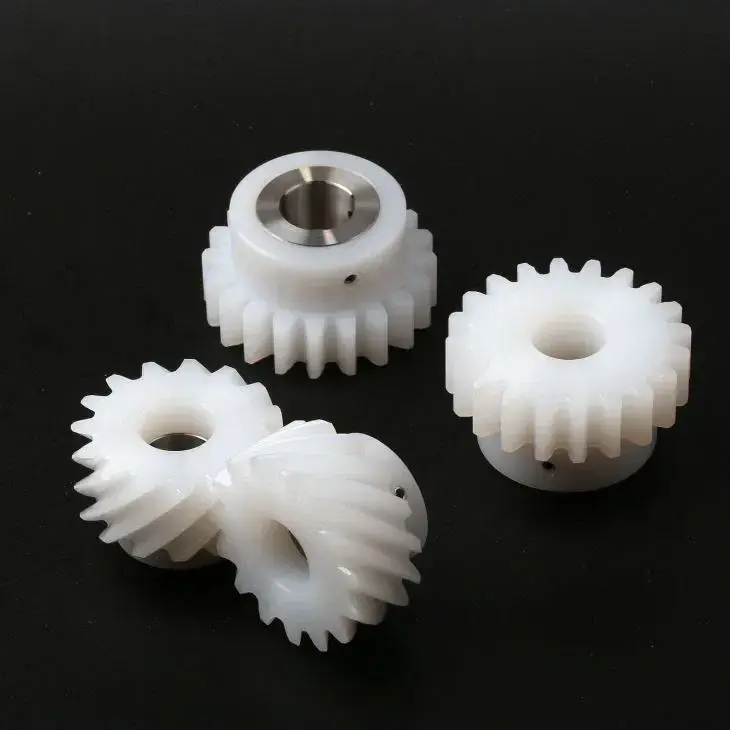

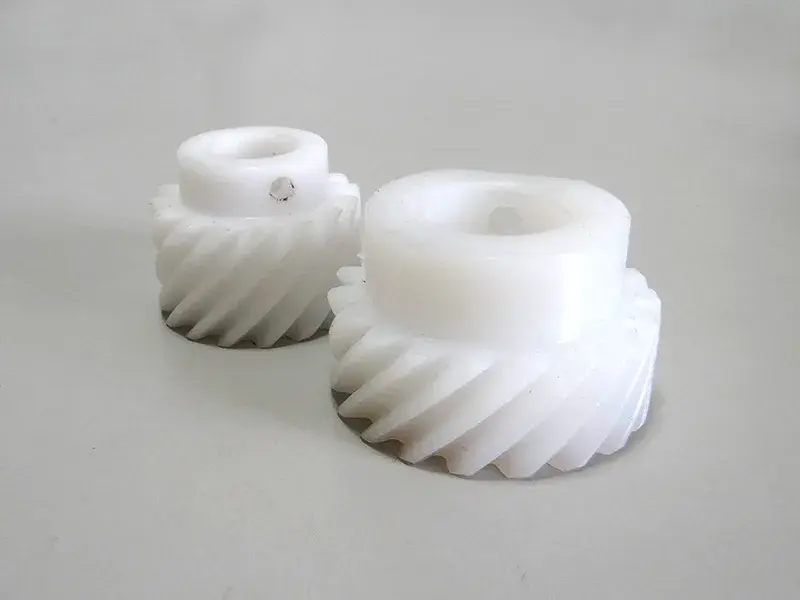

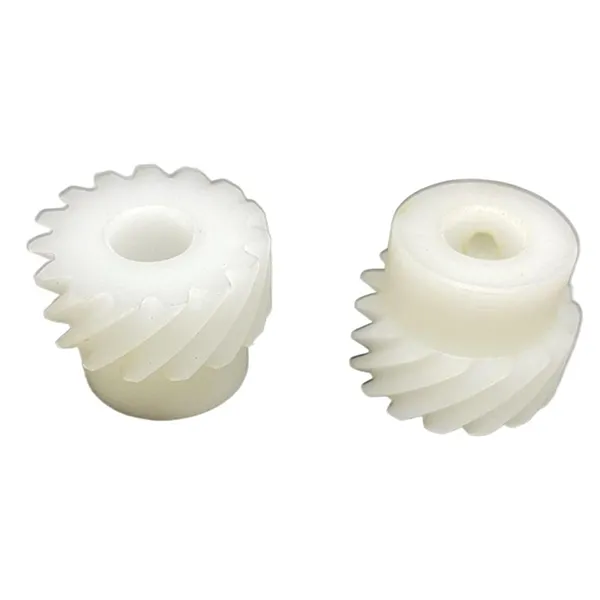

성형 플라스틱 헬리컬 기어 - 헬릭스 각도, 톱니 형태 및 완성된 보어.허브와 정밀 보어가 있는 표준 POM 헬리컬 기어입니다.소형 드라이브에 조립된 플라스틱 헬리컬 기어 세트입니다.
주요 장점
01
자기 윤활
POM과 나일론은 오일이나 그리스 막 없이 서로 또는 강철에 대해 작동하므로 이전에 윤활제 챔버, 씰 및 서비스 간격이 필요했던 기어박스를 유지 관리할 필요 없이 구축할 수 있습니다.
02
조용한 전송
나선형 톱니의 나선 중첩은 단일 충격이 아닌 점차적으로 맞물리고 폴리머 자체가 진동을 감쇠시킵니다. 우리 기어에서 측정된 소음은 동일한 응용 분야에서 동등한 스퍼 기어 드라이브보다 약 20% 낮습니다.
03
낮은 왕복 중량
성형 플라스틱은 강철이나 황동보다 훨씬 가볍기 때문에 구동 부품의 관성을 줄여줍니다. 이는 수공구, 휴대용 기기, 소형 위치 조정 메커니즘 및 기타 무게에 민감한 제품에서 중요합니다.
04
부식 및 내화학성
엔지니어링 플라스틱은 녹슬지 않으며 대부분의 산, 알칼리, 세제 및 식품 접촉 세척제에 저항하므로 금속 기어에 도금이 필요한 습하고 세척되거나 약간 부식되는 환경에서 기어를 작동할 수 있습니다.
05
일관된 성형 기하학
치형은 금형 캐비티에서 나오므로 배치의 모든 부품은 기본적으로 동일합니다. 즉, 커터 마모 드리프트가 없고 실행 간 프로파일 변형이 없으며 검사 노력이 훨씬 줄어듭니다.
06
공장 직접 가격
도구, 성형 및 검사가 모두 한 지붕 아래에서 이루어지며 그 사이에 거래 마진이 없습니다. 단가는 중간 계층이 아닌 툴링 단계에 의해 결정됩니다.
헬리컬 기어가 토크를 전달하는 방법
평기어의 톱니는 상대 톱니와 동시에 맞물립니다. 헬리컬 기어의 톱니는 축에 대해 비스듬히 설정되어 있으므로 접촉은 톱니의 한쪽 끝에서 시작하여 지퍼가 닫히는 방식으로 다른 쪽 끝으로 스윕됩니다. 따라서 하중은 충격으로 도달하는 대신 점차적으로 증가하며, 이는 나선형 쌍이 동일한 속도와 하중에서 스퍼 쌍보다 더 부드럽고 조용하게 작동하는 주된 이유입니다.
두 번째 효과는 로드 공유입니다. 여러 개의 톱니가 대각선을 따라 언제든지 접촉하기 때문에 주어진 토크를 전달하는 데 필요한 힘이 더 넓은 톱니 측면 영역에 분산되므로 국부적인 접촉 압력이 더 낮고 표면 마모가 더 느려집니다. 전체 하중을 전달하는 단일 플라스틱 톱니가 변형될 수 있습니다. 톱니 세트는 공유하지 않습니다. 이것이 바로 나선형 기하학이 POM 및 나일론과 같은 상대적으로 부드러운 소재에 적합한 이유입니다.
나선형 톱니는 또한 샤프트를 따라 축방향 스러스트 하중을 생성하므로 샤프트의 베어링이나 스러스트 와셔가 이를 견딜 수 있어야 합니다. 이는 스퍼 기어 대신 헬리컬 기어를 지정하기 전에 확인할 가치가 있는 설계 포인트 중 하나입니다. 치형 오버랩은 조용함과 부하 공유를 제공하지만 나머지 어셈블리에 추가 축력을 전달합니다.
응용
소형 기어모터조용한 감소 단계
의료 및 실험실 장비깨끗하고 무급유 드라이브
식품 및 음료 장비세척 가능, 내화학성 부품
사무실 및 가전제품저소음 작동 및 타이머
자동차 액세서리거울, 좌석, 걸쇠, 소형 액추에이터
계측 및 로봇 공학가볍고 관성이 낮은 포지셔닝 드라이브
자동 판매기 및 분배기자가 윤활식 긴 수명 메커니즘
펌프 및 밸브녹슬지 않는 내부 기어링
귀하의 응용 프로그램이 목록에 없으면 도면이나 샘플 부품을 보내십시오. 대부분의 경우 모듈, 보어 및 나선 각도를 통해 표준 툴링이 맞는지 아니면 새로운 금형이 필요한지 확인할 수 있습니다.
구매자 FAQ
이 기어는 플라스틱 막대로 성형되거나 가공됩니까?강철 툴링으로 사출 성형되어 전체 배치에서 톱니 형상을 동일하게 유지하고 단가를 낮춥니다. 가공된 플라스틱 기어는 프로토타입 및 매우 적은 수량에 사용할 수 있습니다.
플라스틱 헬리컬 기어가 전달할 수 있는 최대 토크는 얼마입니까?모듈, 면폭, 톱니수, 재질 등급에 따라 달라지므로 단일 수치는 공개하지 않습니다. 토크, 속도 및 듀티 사이클을 보내면 모듈 및 재료를 추천하거나 해당 듀티에 대신 금속 기어가 필요한지 알려드립니다.
기어에 윤활유를 발라야 합니까?일반 근무에서는 아닙니다. POM과 나일론은 자기 윤활성을 갖고 있습니다. 고속 또는 고부하 연속 운전의 경우 소량의 호환 그리스를 사용하면 수명을 연장할 수 있으며, 귀하의 업무에 필요한 경우 견적 단계에서 그렇게 말씀드리겠습니다.
보어 및 톱니 형태에 대해 어떤 공차를 유지할 수 있습니까?성형 부품은 절단 기어보다 더 넓은 밴드를 유지합니다. 귀하의 조립에 필요한 중심 거리 및 백래시 공차를 알려주시면 툴링이 이를 충족할 수 있는지 확인하고, 충족할 수 없는 경우 가공 부품을 견적해 드립니다.
맞춤형 장비의 툴링 비용과 리드 타임은 얼마입니까?툴링 비용은 모듈, 캐비티 수 및 기어 크기에 따라 다릅니다. 더 큰 모듈과 다중 캐비티 도구는 더 많은 비용이 듭니다. 도면이 승인되면 일반적으로 도면을 받은 후 24시간 이내에 견적을 통해 도구 리드 타임과 샘플 일정을 확인합니다.
우리가 이미 사용하고 있는 샘플 부품과 일치시킬 수 있나요?예. 샘플 또는 치수 도면(모듈, 톱니 수, 나선 각도, 보어, 면 너비 및 재료)을 보내십시오. 기존 툴링과 일치하는지, 아니면 새로운 금형이 필요한지 확인하고 어느 쪽이든 견적을 내겠습니다.
