Worm Gearbox Supplier for Stable Transmission and Long Service Life

웜기어박스 제조사 — 안정적인 변속기, 합리적인 가격

레이다폰중국에 본사를 둔 웜 감속기 공장입니다. 장비 요구 사항을 정확하게 일치시키고, 안정적인 품질을 합리적인 가격으로 공급합니다.

주택 및 구조

  • 일체형 고강도 알루미늄 합금 또는 주철 하우징
  • 견고하고 부식에 강함
  • 높은 습도, 높은 먼지, 빈번한 진동에 적합

기어 & 웜

  • 웜 휠: 고성능 구리 합금
  • 웜: 고품질 합금강
  • 정밀 연삭 및 열처리
  • 부드러운 맞물림, 저소음, 고효율

테스트 및 윤활

  • 무부하 운전 테스트
  • 오일 시일 밀봉 테스트
  • 치아 표면 접촉 테스트
  • 합성 그리스 또는 기어 오일, -20℃ ~ +80℃

당사의 웜 기어박스는 국내 기계 제조업체에 서비스를 제공하고 유럽, 미국, 동남아시아 및 중동으로 수출합니다. 우리는 "보다 안정적인 전송, 보다 효율적인 서비스"라는 원칙을 따릅니다.문의하기견적을 위해.

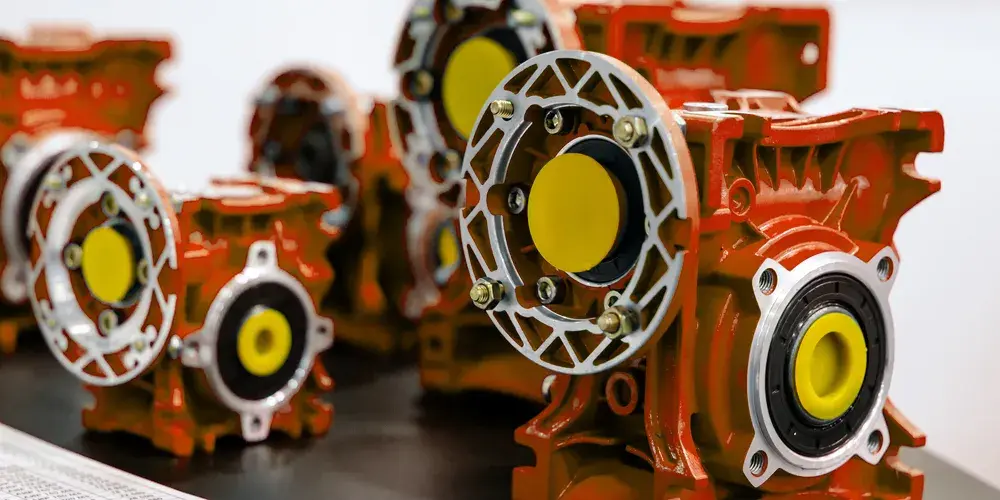

Raydafon worm gearbox housing and structure

웜 기어박스에서 백래시를 조정하는 방법

백래시는 웜과 웜휠 톱니 표면 사이의 작은 간격입니다. 이는 안정성, 효율성 및 서비스 수명에 영향을 미칩니다. Raydafon 기어박스는 사전 조정되어 있지만 장기간 사용하거나 재설치하는 동안 백래시가 변경될 수 있습니다.

1
전원 끄기 및 언로드 회전 위험을 방지하려면 감속기를 끄고 부하를 완전히 내리십시오. 분해하기 전에 표면을 청소하십시오.
2
조정 구조를 확인하세요 NM의 경우RV 시리즈 웜기어감속기의 경우 대부분의 모델에는 미세 조정을 위한 편심 입력 샤프트 시트 또는 플랜지 예압 메커니즘이 있습니다.
3
메시 깊이 조정 입력단의 웜샤프트 고정볼트를 풀어줍니다. 편심 슬리브 또는 베어링 시트를 조정하여 맞물림 깊이를 변경하거나 개스킷 두께를 변경하여 축 거리를 미세 조정하십시오.
4
테스트 실행 먼저 무부하 테스트를 실행한 다음 전체 부하 테스트를 실행하세요. 너무 세게 조이지 마십시오. 열, 마모 및 조기 손상이 발생할 수 있습니다.

권장 백래시 범위

0.08mm – 0.15mm

걸림이나 마모 증가 없이 우수한 맞물림 효율성을 보장합니다.

기어 측면 마모가 심하거나, 베어링이 느슨하거나, 하우징이 변형된 경우, 중지하고 부품을 교체하거나 Raydafon 기술 지원팀에 문의하십시오. 모든 기어박스는 배송 전에 톱니 표면 접촉 감지 및 무부하 작동 테스트를 통과합니다. 또한 비디오 안내 및 구조 도면 분석을 포함한 원격 기술 지원도 제공합니다.

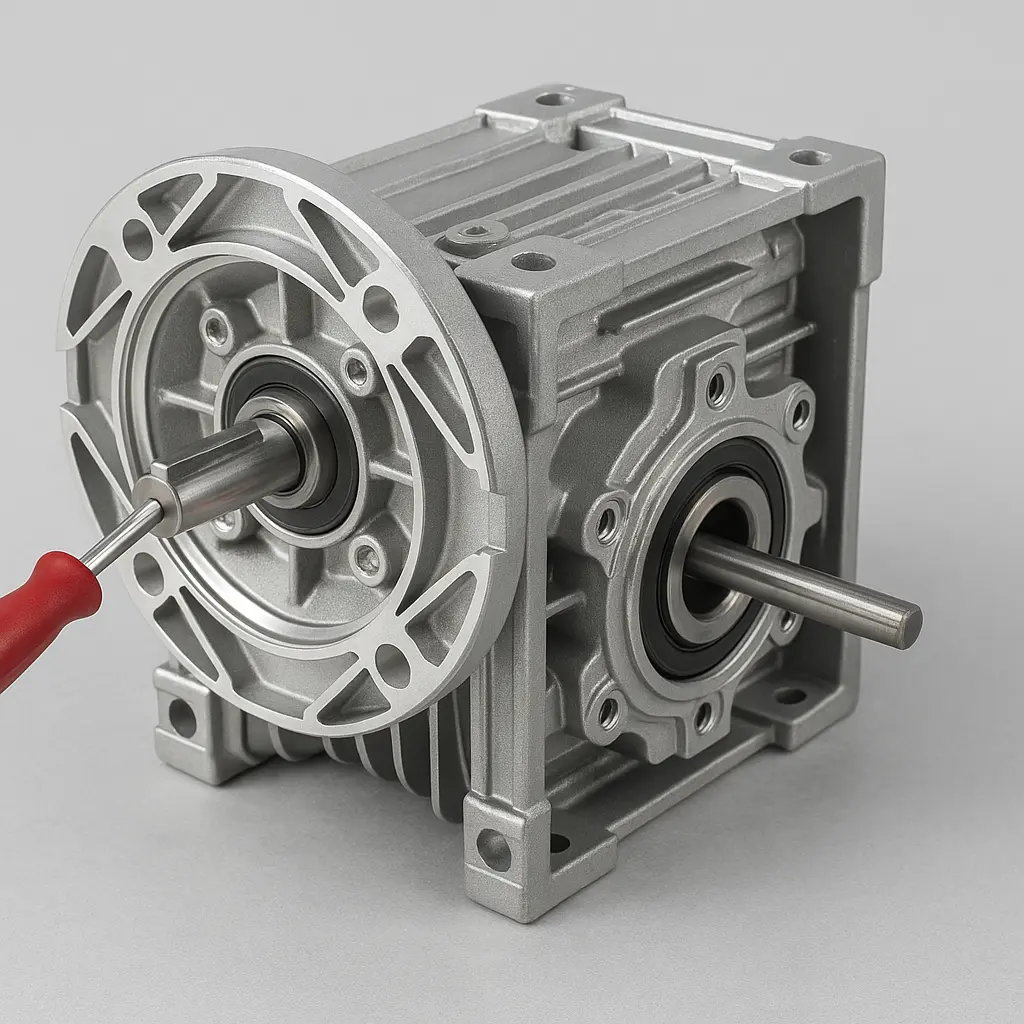

Worm gearbox backlash adjustment

웜 기어박스 비율을 계산하는 방법

변속비(감속비)는 제품을 선택하거나 설계할 때 중요한 매개변수입니다.웜기어박스. 모델을 선택하기 전에 확인하세요.

기본 공식

변속비 = 웜휠 톱니 ¼ 웜 헤드

웜휠 이빨 웜 헤드 전송 비율 출력 속도
40 1(싱글) 40:1 입력의 1/40
40 2(더블) 20:1 입력의 1/20

웜 휠 톱니는 명판이나 도면에 표시되어 있습니다. 일반적인 값은 30, 40, 50, 60입니다. 웜 헤드는 일반적으로 1 또는 2로, 이는 웜 회전당 웜 휠이 회전하는 톱니 수를 나타냅니다.

레이다폰은 i=7.5에서 i=100까지의 표준 비율을 제공합니다. 다단계 조합이 가능합니다. 예를 들어 1단계 40:1과 2단계 5:1을 합치면 총 비율은 200:1이 됩니다.

선택 참고사항:비율이 너무 크면 효율성이 낮아지고 크기가 늘어납니다. 비율이 너무 작으면 출력 토크가 부족해집니다. 또한 출력 토크, 효율 손실 및 작업 주기를 고려하십시오.

레이다폰은 입력 전력, 작동 속도 및 부하 특성을 기반으로 올바른 모델과 비율을 추천할 수 있습니다. 우리 기술팀은 완벽한 선택 계산 서비스를 제공합니다.문의하기기술 지원 및 맞춤형 제안을 원하시면

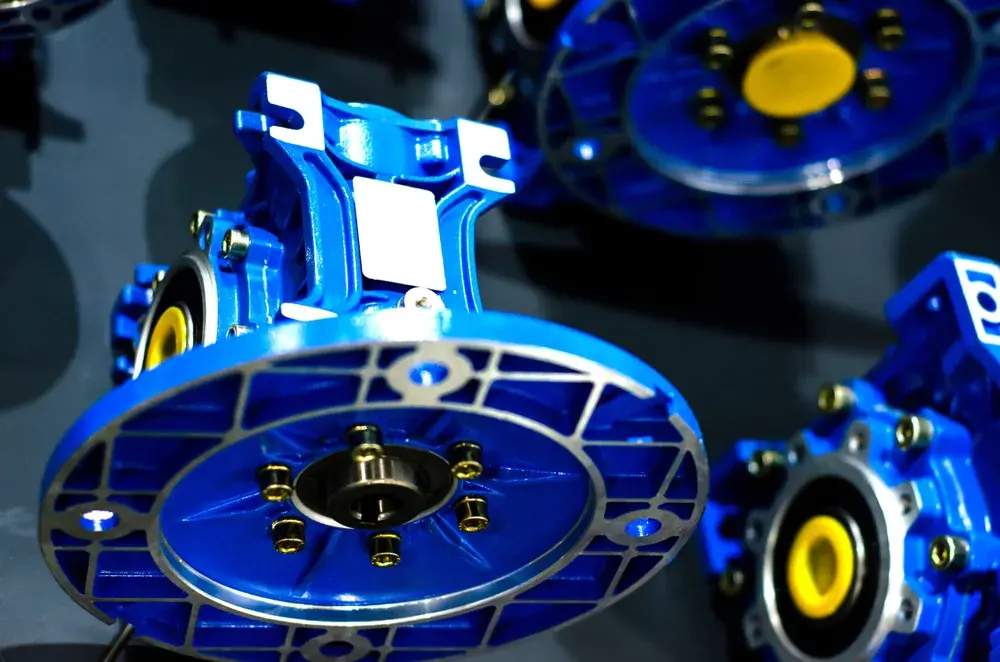

Worm gearbox ratio calculation

View as

WPDA 시리즈 웜 기어박스

WPDA 시리즈 웜 기어박스

WPDA 시리즈 웜 기어박스 - 13가지 프레임 크기(40~250), 비율 5:1~100:1, 출력 토크 15~2,500N·m, 입력 전력 0.12~15kW, 강제 윤활 기능이 있는 IP65 주철 하우징. 웜휠은 담금질되고 HRC 58-62로 연마됩니다. 이중 립 씰은 밀가루 먼지, 현장 미사 및 세척수를 기어 캐비티로부터 보호합니다. 푸트, 플랜지 및 중공축 장착이 가능하며 출력 샤프트는 기존 모터에 맞게 가공될 수 있습니다. 입력 전력, 필요한 비율 및 모터 플랜지를 보내주십시오. 일치하는 프레임, 치수 도면 및 공장 직접 견적을 24시간 이내에 보내드립니다.
WPA 시리즈 웜 기어 박스

WPA 시리즈 웜 기어 박스

Raydafon은 전송 장비 분야에 깊이 관여 한 중국의 전문 공장 및 제조업체로서 WPA 시리즈 Worm Gearboxes를 출시했습니다. 이 시리즈의 감소 비율은 5 : 1 ~ 100 : 1, 출력 토크는 10nm-2000nm에 도달하며 0.06kW-15kW 모터에 적합하며 발과 플랜지와 같은 다양한 설치 방법을 지원하여 재료 운송 및 환경 보호 장비와 같은 시나리오에 쉽게 적응할 수 있습니다. 신뢰할 수있는 공급 업체 인 Raydafon은 맞춤형 서비스와 투명한 가격을 제공합니다. 비용은 동일한 성능을 가진 수입 브랜드의 비용보다 30% 낮습니다. 이는 중소 기업이 장비를 업그레이드하는 데 선호되는 솔루션입니다.
EP-NRV-F 단일 솔리드 샤프트 입력 웜 기어 박스

EP-NRV-F 단일 솔리드 샤프트 입력 웜 기어 박스

Raydafon은 전문 산업 변속기 장비 분야의 중국에서 유명한 공장 및 제조업체로서 EP-NRV-F 단일 샤프트 입력 웜 기어 박스를 출시했습니다. 이 제품은 소형 구조 및 안정적인 작동, 높은 토크 전송 기능을 갖춘 단일 솔리드 샤프트 입력 설계를 채택하며 다양한 산업 응용 시나리오에 적응할 수 있습니다. 사양은 다양한 감소 비율 옵션 (예 : 7.5 : 1 ~ 100 : 1), 광범위한 정격 출력 토크 (10NM-1800NM), 0.06kW-15kW 모터에 대한 입력 전력 적응 및 가혹한 작업 조건 하에서 안정적인 작동을 보장하기 위해 IP55의 보호 수준을 포함합니다. 고품질 공급 업체 인 Raydafon은 유연한 사용자 정의 서비스와 경쟁력있는 가격을 제공하여 효율적인 전송 솔루션에 대한 고객의 다양한 요구를 충족시킵니다.
출력 플랜지가있는 EP-NMRV 웜 기어 박스

출력 플랜지가있는 EP-NMRV 웜 기어 박스

출력 플랜지가 장착 된 Raydafon의 EP-NMRV 웜 기어 박스는 품질 측면에서 업계에서 최고입니다! NMRV025에서 NMRV150에서 NMRV150까지 다양한 모델이 있으며, 전력은 0.06kW ~ 15kW이고 최대 1800nm의 토크입니다. 소규모 및 대형 기계와 호환됩니다. 상자는 가볍고 내구성이 뛰어난 내마모성 알루미늄 합금으로 만들어졌습니다. 출력 플랜지 설계는 다양한 산업 장비에 직접 연결될 수 있으며 설치가 쉽습니다. 웜 기어는 내유 효율이 높고 소음이 적은 내마모 주석 청동으로 만들어졌습니다. 중국에서 잘 알려진 제조업체 인 Raydafon은 전체 프로세스에서 품질을 제어하며 신뢰할 수있는 공급 업체입니다!
중국의 신뢰할 수있는 웜기어박스 제조업체 및 공급 업체로서 당사 제품은 CE 인증을 통과했습니다. 양질의 제품을 구매하려면 저희에게 연락하십시오.
