Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / 유압 사업부

OEM 공급, 애프터마켓 교체 및 현장 수리를 위한 지게차 유압 실린더 제조업체

Raydafon produces forklift hydraulic cylinders for electric forklifts, internal combustion forklifts, stackers and warehouse equipment. 모든 장치는 확인된 보어, 스트로크, 로드 직경 및 연결 끝 스타일에 따라 제작된 다음 조립 라인을 떠나기 전에 압력 테스트를 거쳤으므로 조정 없이 바로 트럭으로 이동할 수 있습니다.

우리는 전체 기계 공장, 유압 시스템 통합 업체, 지역 부품 딜러 및 터미널 장비를 담당하는 서비스 유닛을 공급합니다. 실린더는 원래 장비와 애프터마켓 교체 수요를 모두 충족하면서 유럽, 동남아시아 및 남미로 수출됩니다.

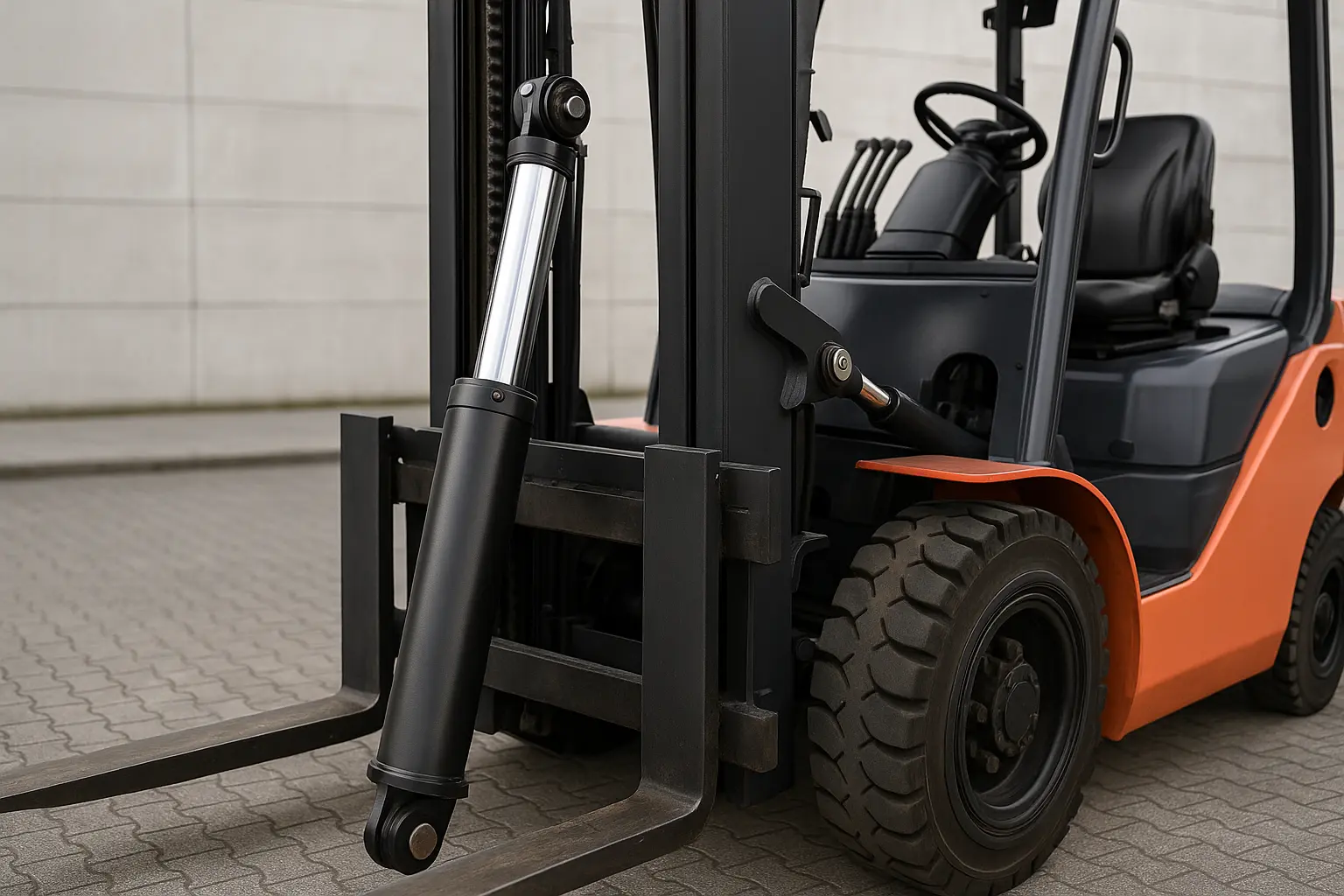

Forklift hydraulic cylinder manufactured by Raydafon
지게차 유압 실린더는 CNC 가공 키 치수로 생산되고 제어된 프로세스로 밀봉된 다음 배송 전에 압력 테스트를 거칩니다.
1.5~18t지게차 톤수 적용 범위
7~14MPa작동 압력 범위
리프트/틸트표준 기능 유형
CNC주요 측정기준 제어
OEM / ODM도면 기반 사용자화
01

틸트, 리프트 및 사이드시프트 메커니즘을 위한 지게차 유압 실린더 공급 장치

지게차 기능에 따라 실린더에 대한 요구 사항도 달라집니다. 틸트 실린더, 리프트 실린더 및 사이드 시프트 실린더는 서로 바꿔 사용할 수 없습니다. 각 실린더에는 작동하는 마스트와 캐리지에 적합한 자체 보어, 스트로크, 로드 비율 및 장착 형상이 필요합니다.

  • 포크 및 마스트 각도 제어용 틸트 실린더
  • 마스트 상승 및 하강용 리프트 실린더
  • 사이드시프트 메커니즘 실린더
  • 전동 지게차 유압 패키지
  • 내연 지게차 실린더
  • 스태커 및 창고 취급 장비
  • 도면의 사용자 지정 보어 및 스트로크
  • 기존 부품 번호 교체

올바른 실린더를 결정하는 요인

  • 선박1.5톤에서 18톤까지의 지게차에는 실질적으로 다른 보어 크기와 벽 두께가 필요합니다.
  • 기능틸트, 리프트 및 측면 이동 작업은 다양한 하중 방향과 작업 사이클을 생성합니다.
  • 설치전면 및 후면 핀, 플랜지 또는 U자형 갈고리 연결부는 마스트 및 프레임과 일치해야 합니다.
  • 환경먼지, 습기 및 빈번한 작동에는 적절한 로드 마감 및 씰 등급이 필요합니다.

주요 구성 요소는 고강도 합금강으로 만들어지며, 로드 표면은 부식 및 내마모성을 위해 전기 도금되거나 경질 크롬 처리됩니다. 그 결과, 설치 후 첫 주뿐만 아니라 빈번한 일상 작업에서도 부드러운 움직임, 빠른 응답 및 안정적인 밀봉이 가능합니다.

02

지게차 유압 실린더를 재구성하는 방법

지게차 유압 실린더를 재구축하는 것은 단순히 엔드 캡을 풀고 고무 링을 교체하는 문제가 아닙니다. 프로세스는 5단계로 구성되며 각 단계가 중요합니다. 한 단계를 건너뛰면 장치는 다시 서비스를 시작한 후 며칠 내에 다시 누출됩니다.

  1. 감압 및 실린더 제거 시스템 압력을 해제하고 유압 라인을 분리한 다음 트럭에서 실린더를 제거하십시오. 렌치로 엔드 커버 볼트를 풀고 실린더 보어가 긁히지 않도록 주의하면서 피스톤 로드 어셈블리를 천천히 당겨 빼냅니다. 내부에 기름이 많으면 계속하기 전에 물기를 빼고 청소하십시오.
  2. 제거된 모든 구성 요소를 검사합니다. 피스톤, 로드 및 씰 링의 변형, 마모, 모서리 손실 또는 녹을 하나씩 점검하십시오. 단일 마모 흔적이 누출의 원인이 될 수 있으므로 정밀 검사를 건너 뛰지 마십시오.
  3. 오래되었거나 손상된 씰을 모두 교체하십시오. 장착하기 전에 사양을 확인하십시오. 일부 실린더는 결합된 씰을 사용하며 잘못된 방향으로 설치하면 나머지 재구성이 얼마나 잘 수행되었는지에 관계없이 즉각적인 오류가 발생합니다.
  4. 원래 순서대로 다시 조립하세요 피스톤 로드를 조심스럽게 설치하고 중앙 축이 전체적으로 정렬되도록 유지하십시오. 로드의 중심이 적절하지 않으면 올바르게 재구축된 실린더라도 작동 후 며칠 내에 누출이 발생할 수 있습니다.
  5. 재장착 전 압력 테스트 조립된 실린더를 압력 테스트 장비에 장착하고 내부 누출 또는 걸림을 확인합니다. 테스트를 통과한 후에만 지게차에 다시 설치해야 합니다.

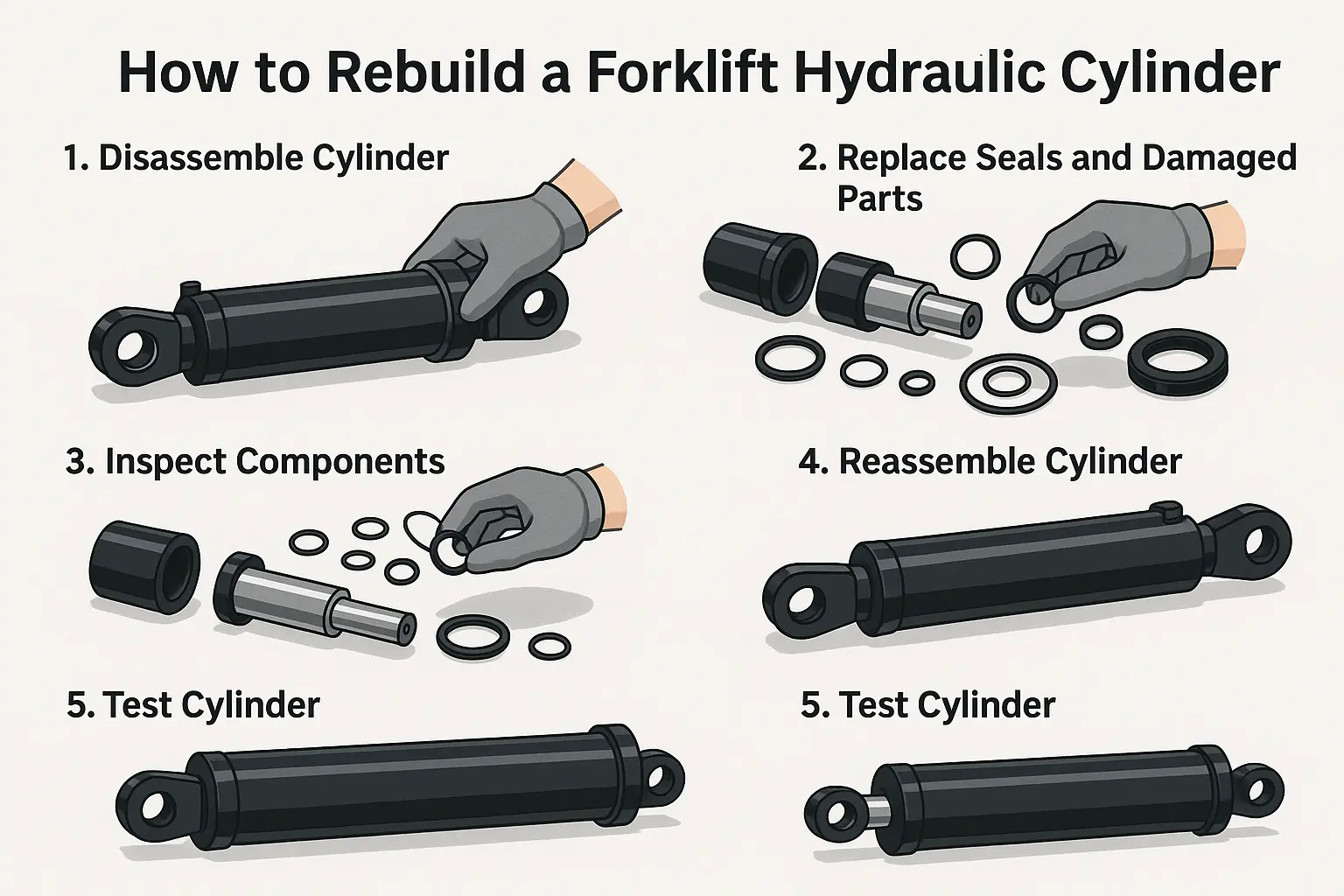

Forklift hydraulic cylinder rebuild process
대부분의 재구축 성공 여부는 검사, 씰 교체 및 올바른 재조립을 통해 확인되며, 압력 테스트를 통해 이를 확인합니다.

재건축이 가치가 없을 때

피스톤 로드가 구부러지거나 실린더 보어에 심각한 흠집이 생기면 재구축이 불가능합니다. 교체하는 것이 더 경제적인 방법입니다. Raydafon은 전 범위 지게차 유압 실린더 및 부품을 공급하며, 요청 시 수리 키트도 제공합니다. 이는 당일 트럭을 다시 서비스해야 하는 지게차 수리공 및 장비 엔지니어에게 적합합니다.

03

지게차에서 유압 실린더를 제거하는 방법

제거 순서와 처리 세부 사항에 따라 작업에 20분이 소요되는지 아니면 주변 구성 요소가 손상되는지가 결정됩니다. 아래 4단계는 당사 서비스 파트너가 따르는 표준 절차입니다.

압력 해제 지게차를 끄고 유압 시스템의 압력이 자연스럽게 낮아지도록 하십시오. 연결부를 만지기 전에 모든 압력이 방전되었는지 확인하기 위해 몇 분 정도 기다리십시오.
오일 라인을 분리하세요 잔여 오일을 잡기 위해 조인트를 천으로 감싸고 고압 호스를 실린더에서 제거한 후 올바른 위치에 다시 연결할 수 있도록 표시하십시오.
고정핀이나 볼트를 제거하세요. 실린더는 일반적으로 전면 및 후면 핀을 통해 마스트나 프레임에 연결됩니다. 핀 위치를 찾아 고정 링을 먼저 제거한 다음 핀을 녹아웃하거나 볼트를 제거합니다.
실린더를 들어올려 빼내세요 실린더 본체가 무겁습니다. 2명이 사용하거나 슬링을 사용하여 주변 구조물에 부딪히지 않도록 하고, 잔여 오일이 흘러나오지 않도록 실린더 입구를 위로 향하게 유지하십시오.

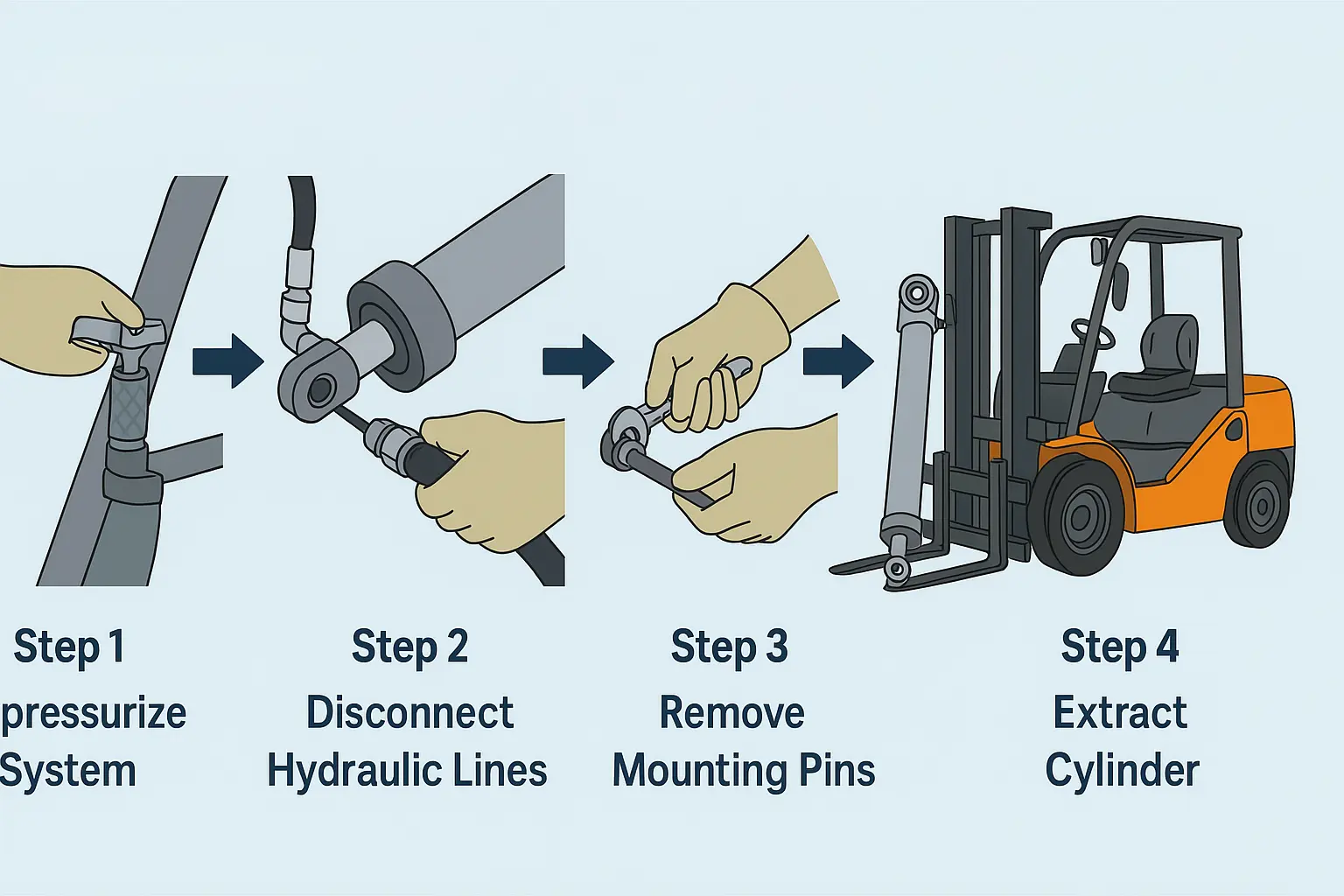

Removing a hydraulic cylinder from a forklift
제거한 후에는 즉시 오일 포트를 밀봉하여 보관 또는 운송 중에 먼지가 들어가지 않도록 하고 녹을 방지하십시오.

실린더를 트럭에서 꺼낸 후 즉시 오일 포트를 밀봉하십시오. Raydafon은 다양한 지게차 모델에 맞는 유압 실린더 제품과 씰 키트를 공급하므로 사용자는 맞춤형 부품을 기다리지 않고 장비 작동을 신속하게 복원할 수 있습니다.

04

우리가 공급하는 사람

채널 01

지게차 제조업체

특수 지게차 및 고급 구성을 포함한 기계 도면 및 기술 요구 사항에 대한 OEM 및 ODM 개발.

채널 02

유압 시스템 통합업체

도면 확인, 샘플 검토 및 납품 일정을 포함하여 유압 패키지 설계에 맞는 실린더 공급 장치입니다.

채널 03

서비스 및 유지보수 단위

단기 통지 요구 사항에 신속하게 응답하는 단말 장비 유지 관리용 교체 실린더 및 수리 키트입니다.

05

Raydafon 소개

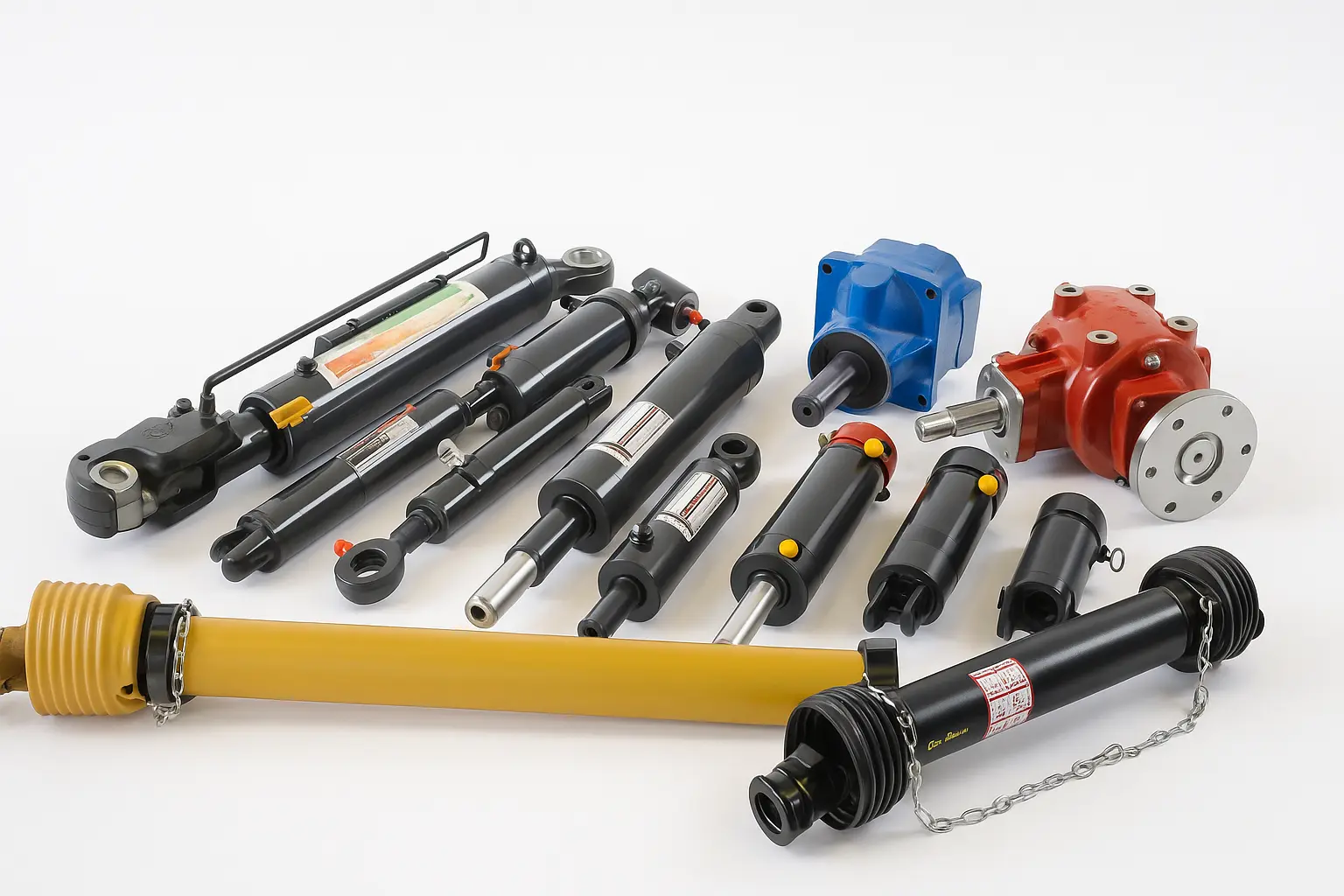

Raydafon hydraulic cylinder factory
Raydafon은 지게차, 이동식 크레인, 쓰레기 수거차, 공중 작업 차량 및 기타 특수 차량용 유압 실린더를 제조합니다.

Raydafon은 유압 및 변속기 시스템 솔루션에 중점을 둔 제조업체입니다. 우리는 홍보 문구에 의존하지 않습니다. 우리는 꾸준히 제품을 만들고 신뢰할 수 있는 품질로 사업을 운영합니다. 수년에 걸쳐 우리는 건설 기계 및 특수 차량 응용 분야에 대한 광범위한 모델 범위와 유연한 적용을 통해 유압 실린더의 개발 및 생산에 집중해 왔습니다.

지게차 유압 실린더 외에도 당사의 제품군에는 이동식 크레인 유압 실린더, 쓰레기 수거 트럭 유압 실린더 및 고소 작업 차량 유압 실린더가 포함되며, 모두 고강도 재료와 정밀 가공을 사용하여 고압, 고주파 작업 조건에서 안정적으로 작동합니다.

유압 실린더와 함께 Raydafon은 다음을 포함하는 완전한 동력 전달 제품 라인을 공급합니다.PTO 샤프트, 농업용 기어박스, 정밀 기어그리고유성 기어박스. 전체 기계 제조업체, 수리업체 및 부품 딜러는 하나의 공급업체로부터 여러 구성요소를 조달할 수 있으므로 중복된 조정 작업이 필요하지 않습니다.

06

지게차 유압 실린더 FAQ

견적을 위해 어떤 정보를 제공해야 합니까?

지게차 톤수, 실린더 기능(리프트, 틸트 또는 사이드시프트), 보어, 로드 직경, 스트로크, 연결 끝 스타일, 장착 치수 및 작동 압력을 보내십시오. 도면, 샘플 사진 또는 기존 부품 번호를 통해 확인 속도가 상당히 빨라집니다.

기존 지게차 실린더의 교체품을 공급할 수 있습니까?

예. 원래 부품 번호나 치수 도면을 보내주시면 일치 여부를 확인해 드리겠습니다. 이는 애프터마켓 교체 수요의 가장 일반적인 경로입니다.

수리 키트와 전체 실린더를 제공합니까?

예. 수리 키트는 고객 요구 사항에 따라 제공될 수 있으며, 이는 현장에서 트럭을 복원해야 하는 지게차 수리공 및 장비 엔지니어에게 유용합니다.

이 실린더는 어떤 압력에서 작동합니까?

지게차 유압 실린더는 일반적으로 지게차 톤수 및 기능에 따라 7-14MPa 범위에서 작동합니다. 각 실린더는 배송 전에 압력 테스트를 거쳐 지정된 등급의 성능을 확인합니다.

피스톤 로드에는 어떤 표면 처리가 사용됩니까?

주요 구성품은 고강도 합금강으로 제작되며 로드 표면은 전기 도금되거나 부식 및 내마모성을 위해 경질 크롬 처리되어 빈번한 작동과 열악한 작업 환경에 적합합니다.

맞춤형 보어, 스트로크 및 연결 스타일을 지원합니까?

예. 우리는 OEM 및 ODM 프로젝트를 포함하여 특정 지게차 모델 및 작동 강도에 맞는 다양한 실린더 직경, 스트로크 및 연결 끝 스타일을 갖춘 맞춤형 솔루션을 제공합니다.

지게차 유압 실린더 견적 요청

지게차 모델, 실린더 기능, 보어, 스트로크 및 장착 세부 정보를 보내십시오. Raydafon은 귀하가 지게차 제조업체, 유압 시스템 통합업체 또는 유지보수 부서인지 여부에 관계없이 사양을 확인하고 리드 타임과 함께 견적을 반환합니다.

View as

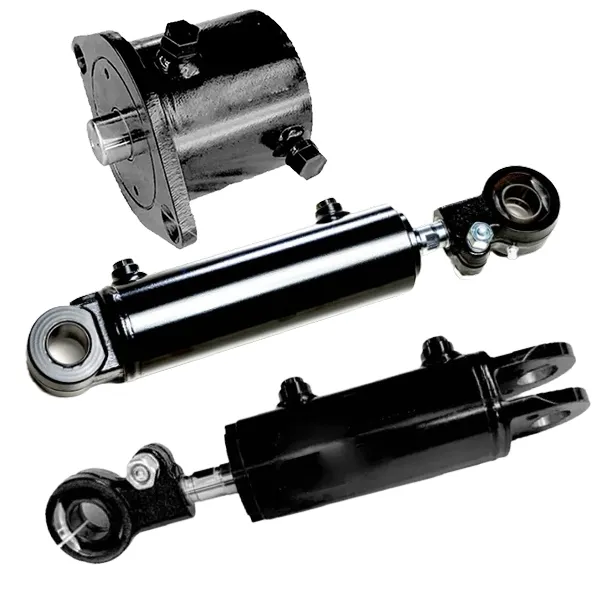

지게차 틸트 실린더

지게차 틸트 실린더

Raydafon 지게차 틸트 실린더는 1.5-18톤 지게차의 포크 마스트 틸트 제어를 위해 맞춤 설계된 유압 실린더입니다. 피스톤, 실린더 본체, 로드 및 씰 세트가 일치하는 고강도 강철로 제조되었습니다. 작동 압력 7-14MPa, 부하 시 압력 변동 없음. 표준 보어 직경 60-100mm, 로드 직경 25-40mm, 스트로크 32-193mm. 나사 고정 및 고정 링 연결을 통해 마스트를 제거하지 않고도 몇 분 안에 오일 씰을 교체할 수 있습니다. 창고, 공장, 항만 운영에 적합합니다. OEM 지게차 브랜드에 맞춤형 보어, 스트로크 및 설치 거리가 제공됩니다. MOQ 50개 단위, 대량 리드타임 25-35일. 견적을 위해 지게차 모델, 보어/스트로크 요구 사항 및 수량을 보내십시오.
지게차 리프트 실린더

지게차 리프트 실린더

Raydafon 지게차 리프트 실린더는 마스트에 설치되어 포크 캐리지를 올리고 내리는 수직 리프트 구성 요소입니다. 일치하는 피스톤과 최적화된 밀봉 링 구조를 갖춘 고강도 강철로 제조되었습니다. 표준 모델은 Φ56~60mm 보어, Φ45mm 로드, 1500~1505mm 스트로크 및 17.5~18.1MPa 작동 압력을 포괄합니다. 고급 모델에는 전체 스트로크에서 강한 충격을 방지하는 완충 장치가 포함되어 있어 화물과 마스트 구조를 모두 보호합니다. 전기 및 디젤 지게차와 호환됩니다. N30M300부터 A2A35M300까지 5가지 표준 모델, OEM용 맞춤형 보어 및 스트로크 제공. MOQ 50개 단위, 대량 리드타임 25-35일. 견적을 위해 지게차 모델, 스트로크 요구 사항 및 수량을 보내십시오.
중국의 신뢰할 수있는 지게차 유압 실린더 제조업체 및 공급 업체로서 당사 제품은 CE 인증을 통과했습니다. 양질의 제품을 구매하려면 저희에게 연락하십시오.
