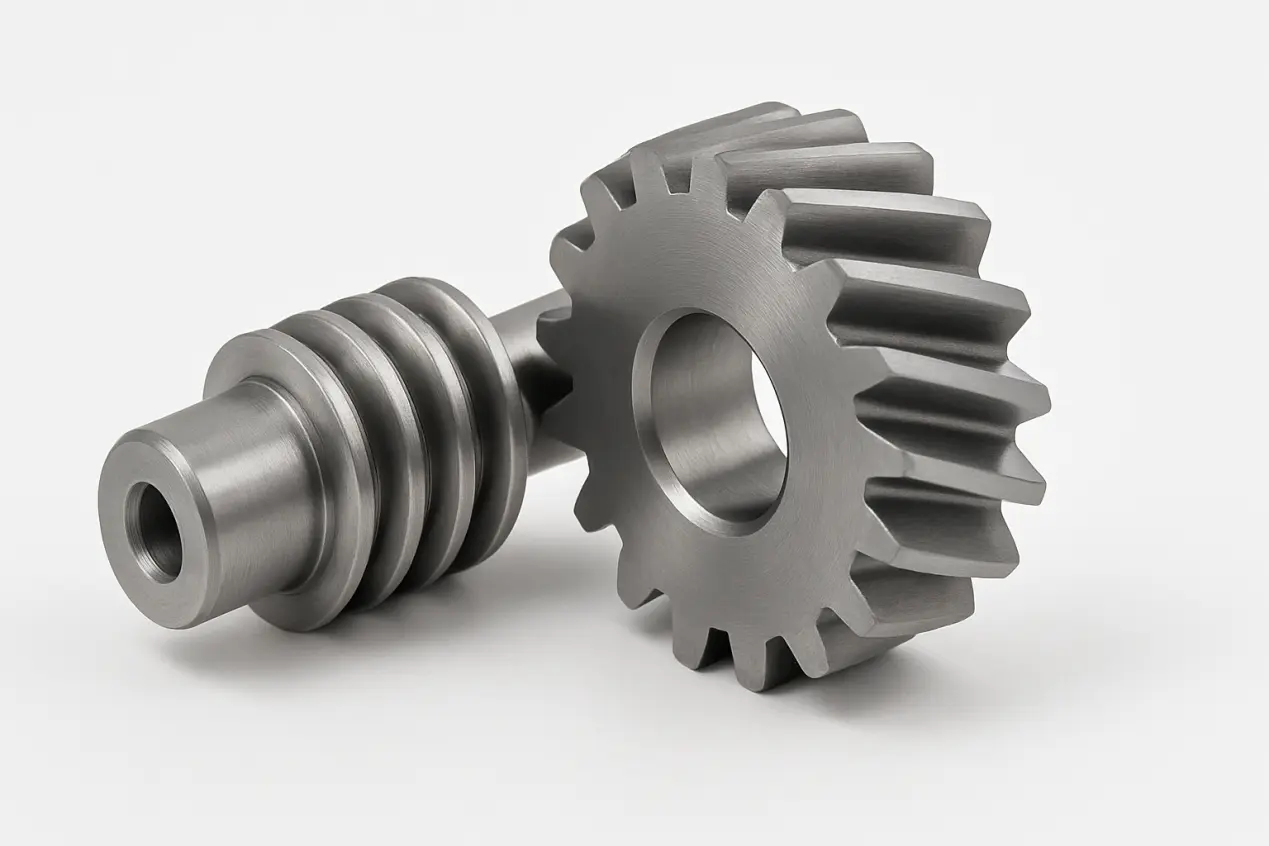

나사 장비

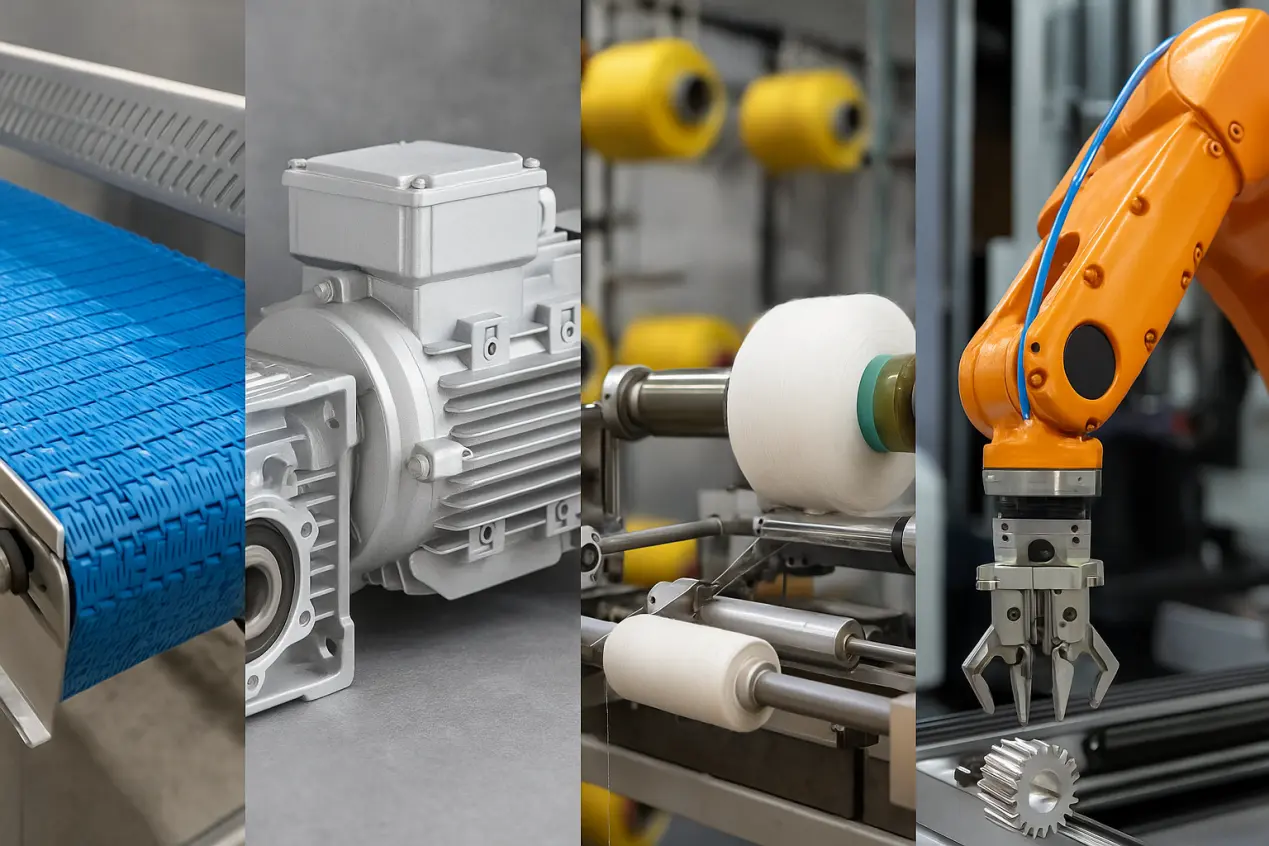

Raydafon'나사 기어는 모두 CNC 밀링으로 처리되며 치아 표면 정확도는 ISO 7 레벨에 도달 할 수 있으며, 이는 메쉬 안정성 및 전송 각도에 대한 높은 요구 사항을 갖는 비틀림 축 시스템에 특히 적합합니다. 섬유 기계의 트위스트 전송, 포장 장비의 나선형 공급, 의료 장비의 리드 스크류 드라이브 및 자동화 장비의 앵글 포지셔닝 메커니즘과 같은 시나리오에서 우리 제품은 우수한 내마모성 및 메쉬 안정성을 보여줍니다. 각 제품은 자체 공장의 최종 검사로 절단, 열처리, 치아 표면 마감 과정을 완료합니다. 리드 오차 및 나선 각도 정확도와 같은 주요 매개 변수는 기어 측정 센터에서 조각별로 확인하여 메쉬 클리어런스가 ≤0.04mm로 제어되도록합니다.

Raydafon 나사 장비의 세 가지 주요 제품 장점은 다음과 같습니다.

유연한 구조 : 30 ° ~ 90 °의 각도로 비틀 거리는 샤프트 설계를 지원하여 기어를 전송할 수없는 구조적 문제를 해결합니다.

강력한 내구성 : 치아 표면은 기화되고 켄칭되며, 경도는 HRC55-60에 도달하며 연속 서비스 수명은 5000 시간을 초과 할 수 있습니다.

높은 전송 효율 : 나선 각도를 최적화 한 후 효율은 95%에 도달하는 동시에 시스템 작동 노이즈를 크게 줄이고 전체 기계의 안정성을 향상시킵니다.

고급 사용자 정의 분야에서 Raydafon은 "Zero Backlash"포지셔닝을 달성 할 수있는 이중 선도 구조를 제공하며, 이는 반도체 장비 및 항공 기기에 특히 적합합니다. 예를 들어, 반도체 회사에 제공하는 나사 장비는 치아 모양을 최적화하고 처리 허용 오차를 최적화하여 ± 0.01mm 이내의 웨이퍼 플랫폼의 포지셔닝 오류를 제어하여 고객으로부터 높은 인식을 얻습니다.

Raydafon을 선택합니다나사 장비"고정밀, 고정성이 낮은 낮은 손실"전력 전송 코어 구성 요소를 선택하여 장비가 복잡한 비틀 거리는 구조에서 항상 효율적이고 안정적으로 작동 할 수 있습니다. 또한 다양한 고객의 요구를 충족시키기 위해 Bevel Gear, Spur Gear 및 기타 지원 제품을 제공합니다. 샘플, 선택 매뉴얼 또는 기술 정보를 얻으려면 저희에게 연락을 오신 것을 환영합니다. 기술 엔지니어는 24 시간 이내에 일치하는 솔루션을 제공 할 것입니다.

나사 기어 사용 방법

나사 기어주로 일반적인 각도가 90 ° 인 두 개의 비 평면, 비틀 거리는 샤프트 사이에서 전력을 전달하는 데 사용됩니다. 이 유형의 기어의 주목할만한 특징은 경사 치아 표면입니다. 치아는 선형 접촉이 아니라 포인트 접촉 또는 경사 접촉이므로 작동 중에 더 조용하고 진동이 적고 소음 요구 사항이있는 중간 및 저속 기계식 구조에 적합합니다.

실제로 사용하면 첫 번째 단계는 설치 위치가 축 각도와 일치하는지 확인하는 것입니다. 특히 장비, 비틀기 기계 또는 의료 전달 시스템에 사용될 때 각도 편차는 메쉬 또는 울부 짖는 일을 유발합니다. 둘째, 일치하는 모듈, 나선 각도 및 치아 수를 갖춘 나사 기어 쌍을 선택해야 정상적인 전송을 보장해야합니다. 기어의 회전 방향은 일반적으로 왼쪽 조합으로 쌍으로 사용해야하며 혼합 할 수 없습니다.

윤활 측면에서 치아 표면의 작은 접촉 영역 및 농축 마찰로 인해 그리스 또는 오일 필름 커버리지, 특히 자동 변속기 라인 및 테스트 플랫폼과 같은 무거운 부하 행사에서 그리스 또는 오일 필름 커버리지를 사용하는 것이 좋습니다. 위치가 높은 정확도 요구 사항 (예 : 반도체 처리 메커니즘)을 갖는 장비의 경우 메쉬 클리어런스를 줄이고 반복적 인 위치 기능을 향상시키기 위해 미세 연삭 프로세스가있는 모델을 선택할 수 있습니다.

또한 대칭성 메쉬 기능이 없기 때문에 가역 변속기 행사에 나사 기어를 사용하는 것이 좋습니다. 양방향으로 달리기를 강요하면 마모가 증가하고 치아 건너 뛰기를 유발하여 서비스 수명에 영향을 미칩니다.

Raydafon은 나사 기어 분야에서 수년간의 처리 및 지원 경험을 보유하고 있습니다. 고객의 어셈블리 구조 및 작업 매개 변수를 기반으로 치아 설계, 하중 계산 및 윤활 추천을 제공 할 수 있습니다. 적절한 구조를 선택하는 것은 첫 번째 단계 일뿐입니다. 과학적으로 사용하여 전송 시스템은 더 오랜 시간 동안 안정적으로 실행할 수 있습니다.
