Factory Direct PTO Shaft for Tractors and Agricultural Implements

Raydafon PTO 샤프트 - 우리가 하는 일과 제작 방법

우리 공장 및 경험

  • 우리는 PTO 샤프트의 R&D 및 제조에 중점을 두고 있으며 농업용 변속기 시스템에 대한 깊은 경험을 보유하고 있습니다.
  • 우리 공장은 중국의 농업 장비 산업 클러스터에 위치하고 있습니다.
  • 우리는 자재 조달, 단조, 가공, 조립, 테스트 등 전체 프로세스를 관리합니다.
  • 우리는 모어, 회전식 경운기, 비료 살포기, 분쇄기 등을 위한 전체 범위의 PTO 샤프트를 공급합니다.
  • 당사의 제품은 유럽, 미국, 중동, 남미 및 기타 선진 농업 시장으로 이동합니다.

디자인 초점: 안전성, 다양성, 내구성

  • 모든 드라이브 샤프트는 고강도 탄소강 파이프와 단조강 포크를 사용합니다.
  • 고강도 및 높은 토크 - 무거운 하중과 고주파수 작동에서도 안정적입니다.
  • 우리는 이탈리아 CE 유형, 독일 WAL 유형, 미국 ASAE 표준 등 다양한 국제 표준 인터페이스를 제공합니다.
  • 이를 통해 당사의 샤프트는 다양한 농기계 브랜드와 호환됩니다.

우리가 구축한 안전 기능

  • 안전 커버와 토크 제한 클러치가 표준으로 제공되어 걸림으로 인한 과부하 손상과 부상을 방지합니다.
  • 일부 고급 모델은 빠른 플러그인 및 풀아웃을 지원하므로 야외에서 쉽게 교체하고 수리할 수 있습니다.
  • 윤활 구멍 위치는 밀봉 구조로 잘 설계되어 윤활 주기를 연장하고 일일 유지 관리를 줄입니다.
  • 각 세트는 공장에서 출고되기 전에 동적 밸런싱 및 강도 충격 테스트를 거칩니다. 고속에서도 비정상적인 진동이 발생하지 않습니다.

맞춤화 및 공급

  • 우리는 농기계 OEM 및 소매 채널에 서비스를 제공하며 산업별 차이점을 알고 있습니다.
  • 우리는 샘플 맞춤화 및 일괄 비표준 생산을 지원합니다.
  • 유연한 배송 주기 우리 기술팀은 선택과 인터페이스 매칭을 도와드립니다.
  • 표준 모델은 항상 재고가 있으며 당일 배송이 가능합니다.

PTO 샤프트가 사용되는 곳

  • 중대형 농기계
  • 정원 장비
  • 가축 사료 기계

특정 애플리케이션이 있는 경우,저희에게 연락주세요도면, 사양 매뉴얼 또는 샘플 테스트 지원을 위해. 우리는 귀하에게 맞는 전송 솔루션을 맞춤화해 드립니다.

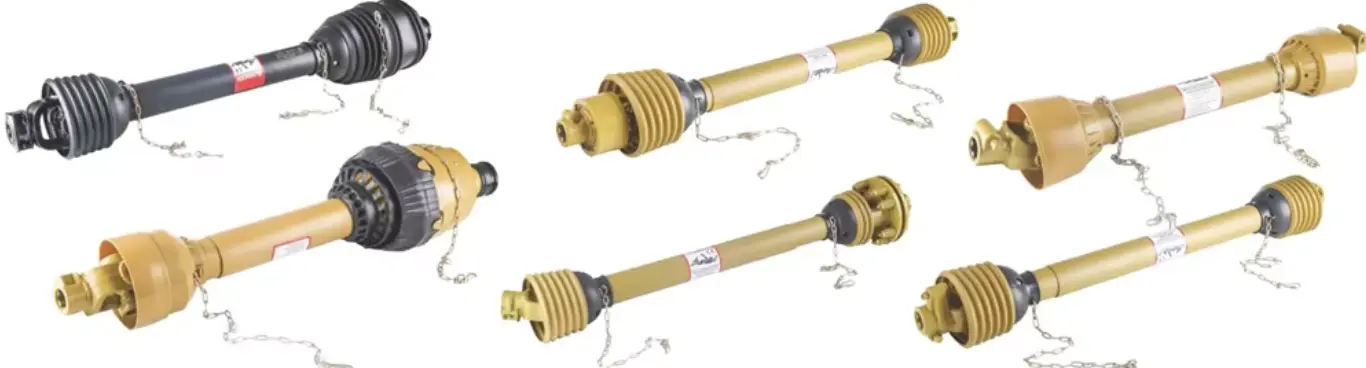

Raydafon PTO Shaft

기어박스에서 PTO 샤프트를 제거하는 방법

PTO 구동축을 제거하는 것은 복잡하지 않지만 잘못 수행하면 인터페이스 구성 요소가 손상되거나 안전 위험이 발생할 수 있습니다. 권장되는 방법은 다음과 같습니다.

시작하기 전에

  • 먼저 전원을 끄십시오.
  • 시작하기 전에 장비가 완전히 꺼졌는지 확인하십시오.

연결 유형 확인

  • 대부분의 Raydafon PTO 샤프트는 안전 잠금 구조를 사용합니다.
  • 기어박스 끝 근처에서 푸시형 고정 링이나 래치를 찾으세요.
  • 일부 모델은 나사를 사용하므로 육각 렌치나 Torx 렌치가 필요합니다.

제거 단계

  • 기어박스 근처의 보호 커버를 잡고 조심스럽게 뒤로 당겨 연결부를 노출시킵니다.
  • 버튼 고정 링 유형의 경우: 한 손으로 링을 누르고 다른 손으로 샤프트를 부드럽게 잡아 당깁니다.
  • 나사 유형의 경우: 고정 나사를 푼 다음 가볍게 당깁니다.

주의할 점

  • 세게 당기거나 너무 많이 흔들지 마십시오. 기어 스플라인이나 베어링 오일 씰이 손상될 수 있습니다.
  • 인터페이스가 녹슬고 붙어 있으면 윤활성 녹 제거제를 뿌리고 몇 분간 기다린 후 천천히 시도하십시오.
  • 여전히 어렵다면 고무 망치를 사용하여 껍질 가장자리를 가볍게 두 번 두드려 느슨해지게 하세요.

제거 후

  • 스플라인 인터페이스에 버, 마모 또는 변형이 있는지 확인하십시오.
  • 문제가 발견되면 무리하게 설치하지 말고 먼저 액세서리를 교체하십시오.
  • Raydafon PTO 샤프트 및 기어박스에는 표준 인터페이스가 있습니다. 방향을 정렬하면 무차별 대입 없이 되돌아갑니다.

불확실한 구조물이나 잼에 부딪히면Raydafon 기술 지원팀에 문의하세요. 귀하의 모델을 기반으로 구조 도면이나 비디오 안내를 제공할 수 있으므로 농업 일정이 지연되지 않습니다.

PTO shaft removal

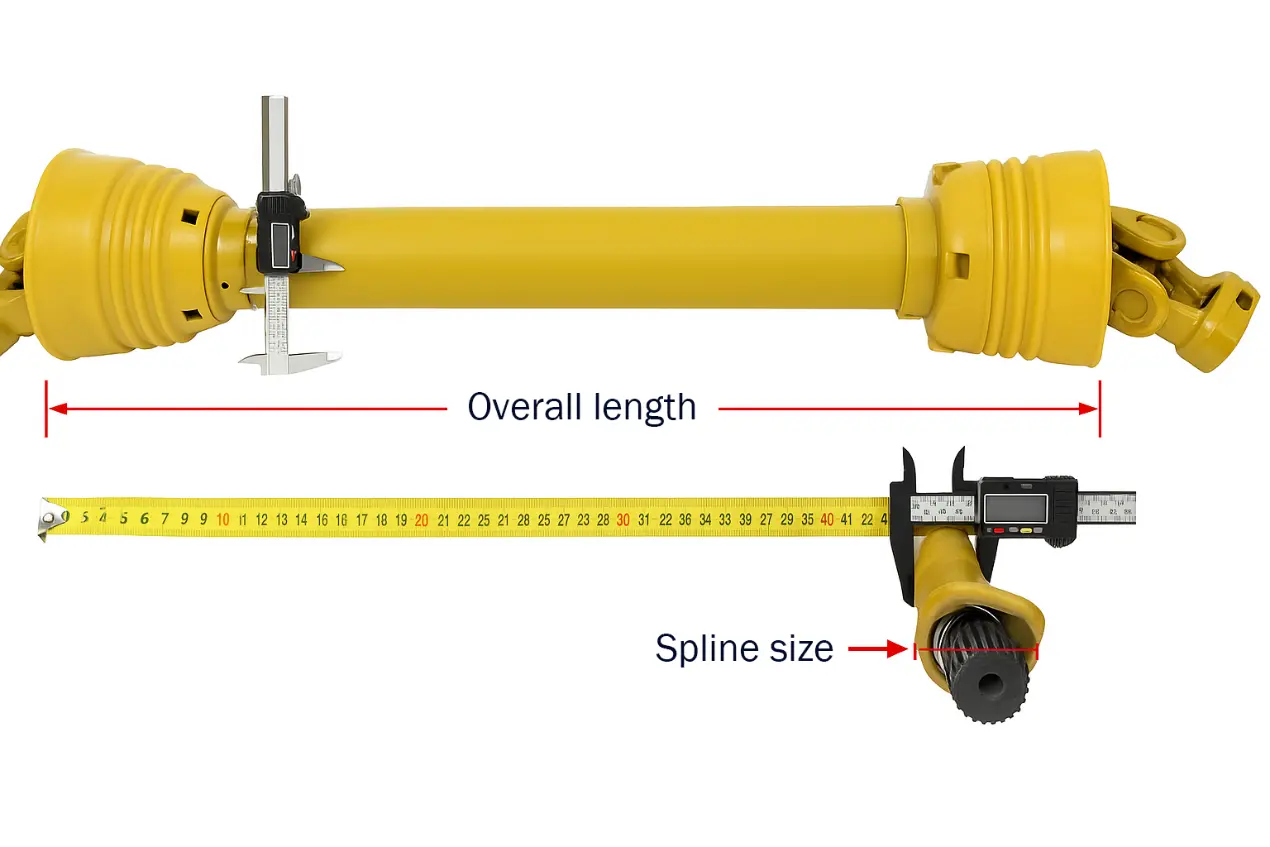

PTO 샤프트 측정 방법

PTO 구동축을 교체하거나 맞춤화하기 전에 정확한 측정이 중요합니다. 잘못된 크기는 설치에 영향을 미치고 작동 불량이나 장비 손상을 초래할 수 있습니다. 측정하기 전에 장비에서 샤프트를 제거하는 것이 좋습니다.

1. 총 길이

  • 수축된 상태에서 끝에서 끝까지 측정합니다.
  • 이는 한 포크의 바깥쪽 가장자리에서 다른 포크의 바깥쪽 가장자리까지를 의미합니다.
  • 피복 길이만 측정하지 마십시오. 이는 부정확합니다.

2. 스플라인 크기(출력단 커넥터)

  • 일반적인 스플라인 사양: 1-3/8" 6개 치아, 1-3/8" 21개 치아, 1-3/4" 20개 치아 등
  • 캘리퍼를 사용하여 스플라인의 외경을 측정합니다.
  • 스플라인 톱니 수를 셉니다.
  • Raydafon 커넥터는 다양한 브랜드와 쉽게 도킹할 수 있도록 여러 국제 표준을 지원합니다.

3. 파이프 직경 유형 및 구조

  • 중간 부분은 일반적으로 육각형 튜브, 별형 튜브 또는 사각형 튜브입니다.
  • 이는 토크 용량과 텔레스코픽 범위를 결정합니다.
  • 버니어 캘리퍼스를 사용하여 반대쪽 면 사이의 거리(육각형 튜브의 경우 평행한 면, 별 모양 튜브의 경우 톱니 간격)를 측정합니다.
  • 총 텔레스코픽 스트로크를 기록합니다.

4. 안전보호구조

  • 슬리브가 완전한지 확인하십시오.
  • 샤프트 양쪽 끝에 미끄럼 방지 링이 있는지 확인하세요.
  • 이는 구동축을 계속 사용할 수 있는지 여부를 결정하는 데 도움이 됩니다.

측정 방법을 모르거나 측정 오류가 걱정되는 경우 사진을 찍어 Raydafon 기술팀에 데이터를 보내십시오. 치수 도면 확인, 퀵 매칭 추천, 맞춤 가공 등을 제공해드립니다. 당신은 옳은 것을 선택합니다PTO 샤프트별도의 수정 없이 설치 후 바로 사용 가능합니다.문의하기무료 치수 확인 양식 또는 지침 비디오를 받으십시오.

PTO shaft measurement

Raydafon 소개

Raydafon은 변속기 및 유압 기술에 중점을 둔 제조업체입니다. 우리는 오랫동안 농업 장비, 산업 자동화, 신에너지 분야에 서비스를 제공해 왔습니다.

  • 중국 변속기 부품 핵심 산업 벨트에 위치하고 있습니다.
  • 완벽한 공급망 시스템과 독립적인 처리 능력.
  • 통합 공장 시스템: R&D, 주조, 마감, 조립, 테스트.
  • 우리는 품질을 기초로, 납품을 기준으로, 서비스를 지원으로 고수합니다.
  • 우리는 글로벌 고객에게 안정적이고 신뢰할 수 있는 전력 전송 솔루션을 제공합니다.

우리의 제품 라인

  • 고효율 웜 기어박스
  • 콤팩트하고 높은 비율의 유성 기어박스
  • 농업 기계 및 엔지니어링 장비용 유압 실린더
  • 표준 부품 및 비표준 맞춤화 - 우리는 신속하게 대응하고 유연한 솔루션을 제공합니다.

애플리케이션 및 시장

  • 파종 및 시비 기계
  • 혼합 장비
  • 태양광 추적 시스템
  • 리프팅 플랫폼
  • 동남아시아, 남미, 동유럽, 중동 등지로 수출됩니다.

각 배치는 토크 테스트, 밀봉 테스트, 조립 공차 검사 등 여러 차례의 공장 검사를 통과합니다. 모든 제품은 "안정적으로 작동하고 제 시간에 배송되도록" 제작되었습니다.

신뢰할 수 있는 중국 기어박스 및 유압 부품 공장과 공급업체를 찾고 있다면 Raydafon은 놓칠 수 없는 파트너입니다. 우리는 글로벌 고객이 도면 및 샘플과의 협력을 논의하는 것을 환영합니다. 우리는 경쟁력 있는 가격, 전문적인 기술, 지속적이고 안정적인 납품을 통해 고객이 효율적이고 내구성이 뛰어난 기계 시스템을 구축할 수 있도록 지원합니다.

Raydafon factory

View as

크로네 원형 베일러용 PTO 샤프트

크로네 원형 베일러용 PTO 샤프트

KR100/125/155/130/160, 1500/1800, 1500V/1250 MC 및 1250/1550을 덮는 크로네 원형 베일러 PTO 샤프트. 크기 4 표준 및 크기 4 CV 옵션은 1.375-6 스플라인이 있는 1210 샤프트를 사용합니다. 크기 6 CV는 1500/1800 및 일부 1250/1500 빌드에 사용할 수 있습니다. 1500V/1250 MC는 1.375-6과 함께 2380 또는 2480 CV를 사용합니다. 클러치 옵션에는 1,000N·m의 FT34, 1,000N·m의 FT32, 1,450N·m의 FT42, 1,050 또는 1,500N·m의 K64/2 컷아웃, 1,000N·m의 FF1이 포함됩니다. CV 기본 부품 번호는 CAT3/540의 경우 71R4121UCW07000이고 CAT4/540의 경우 71R6121UCW07000이며 둘 다 1.375-6입니다. MOQ, 맞춤화 및 리드타임은 베일러 모델 및 기존 샤프트 구성이 확인된 후 주문별로 견적됩니다.
케이스 IH 원형 베일러용 PTO 샤프트

케이스 IH 원형 베일러용 PTO 샤프트

Case IH 원형 베일러용 PTO 샤프트 — RB444, RB454, RB455A, RB464, RB554 및 RB564와 RB454 사일리지 및 RB454 로터 커터 변형을 포함합니다. 마찰 클러치가 있는 CAT4 및 CAT5 등속 드라이브라인; 트랙터에 따라 입력 스플라인 1.375-6 또는 1.375-21; 전력 요구 사항은 40~100hp(30~75kW)입니다. 클러치 토크 기준은 1,000N·m(CAT3/S4) ~ 1,800N·m(CAT4/S6)입니다. 베일러 모델과 트랙터 PTO 스플라인을 보내주십시오. 드라이브라인 카테고리, 클러치 토크 및 샤프트 길이를 확인하고 24시간 이내에 공장 견적을 보내드립니다.
New Holland Square Balers의 PTO 샤프트 900 모델

New Holland Square Balers의 PTO 샤프트 900 모델

Raydafon이 신중하게 구축 한 New Holland Square Balers 900 모델 용 PTO 샤프트는 New Holland 900 Series Square Balers를 위해 설계되었습니다. 그것은 단단한 레몬 튜브 구조를 채택하고 양쪽 끝에 표준 1-3/8 "Z6 스플라인 인터페이스가 장착되어있어 매끄럽고 효율적인 전력 전송과 장비에 완벽하게 맞도록 보장합니다. 중국의 전문 제조업체 및 신뢰할 수있는 공급 업체로서 우리는 공장에서 직접 공급하여 우수한 품질과 경쟁력있는 가격 제품을 제공하여 원활한 BALING OPERATION을 제공합니다.
New Holland Bigbaler Square Balers를위한 PTO 샤프트 330 340

New Holland Bigbaler Square Balers를위한 PTO 샤프트 330 340

Raydafon은 중국에서 유명한 제조업체이자 공급 업체로서 자체 공장에서 New Holland Bigbaler Square Balers 330 340을 위해이 PTO 샤프트를 신중하게 구축했습니다! 이중 강도 40cr 합금 강철 샤프트를 사용하며 이중 밀봉 크로스 범용 조인트, 3500nm의 토크 하중을 사용하며 540/1000rpm 속도 인터페이스와 호환됩니다. 이 제품은 New Holland 330/340 Baler의 전력 인터페이스와 정확하게 일치하며 설치는 편리하고 안정적입니다. 소스 공장으로서 Raydafon은 저렴한 가격으로 안정적인 변속기 솔루션을 제공하여 Baling 운영을보다 효율적으로 제공합니다!
New Holland Discbines용 PTO 샤프트

New Holland Discbines용 PTO 샤프트

중국의 농업용 변속기 분야에 깊이 관여하고 있는 전문 제조업체인 Raydafon은 New Holland 디스크 모어 디스크빈용 PTO 샤프트를 맞춤 제작했습니다. 이 제품은 3200Nm 토크를 전달할 수 있고 New Holland의 전체 디스크 모어 제품군의 전원 인터페이스에 적응할 수 있는 복열 테이퍼 롤러 베어링이 있는 고강도 합금강 샤프트를 사용합니다. 본 제품의 표면은 3중 나노세라믹 스프레이 처리로 기존 공정에 비해 내식성이 60% 이상 향상되었습니다. 공장에서 직접 공급되기 때문에 Raydafon의 가격은 유럽 브랜드보다 25% 저렴하고 비표준 맞춤 서비스도 제공할 수 있어 목장에서 예초 장비를 업그레이드하는 데 비용 효과적인 선택이 됩니다.
디스크 모어 1340용 슬립 클러치 PTO 샤프트

디스크 모어 1340용 슬립 클러치 PTO 샤프트

디스크 모어 1340/Hesston 1340 및 1345용 도매 교체 슬립 클러치 PTO 샤프트. 55N 이중 CV 어셈블리는 트랙터 측의 80도 CV 조인트와 디스크바인 측의 50도 CV 조인트를 대체합니다. 트랙터 연결은 일반적으로 1.375-21입니다. 기구 연결은 1.50" 원형 클램프이며 구조는 1-3/8" 6-스플라인 끝을 사용합니다. 이중판 마찰 클러치는 2,800N·m 슬립 토크로 설정되어 있으며 과부하 후 다시 작동됩니다. 부품 번호 14656849, 82-14656849 및 83-14656849는 완전한 조립, 기계 절반 및 트랙터 절반용으로 나열되어 있습니다. 호환성에는 Hesston 1340/1345, CaseIH 8312 선택, Massey Ferguson PTD 12 및 New Idea 5512가 포함됩니다. MOQ, 사용자 정의 및 리드 타임은 부품 번호 및 연결 크기가 확인된 후 주문별로 견적됩니다.
중국의 신뢰할 수있는 PTO 샤프트 제조업체 및 공급 업체로서 당사 제품은 CE 인증을 통과했습니다. 양질의 제품을 구매하려면 저희에게 연락하십시오.
