디스크 모어 1340/Hesston 1340 및 1345용 도매 교체 슬립 클러치 PTO 샤프트. 55N 이중 CV 어셈블리는 트랙터 측의 80도 CV 조인트와 디스크바인 측의 50도 CV 조인트를 대체합니다. 트랙터 연결은 일반적으로 1.375-21입니다. 기구 연결은 1.50" 원형 클램프이며 구조는 1-3/8" 6-스플라인 끝을 사용합니다. 이중판 마찰 클러치는 2,800N·m 슬립 토크로 설정되어 있으며 과부하 후 다시 작동됩니다. 부품 번호 14656849, 82-14656849 및 83-14656849는 완전한 조립, 기계 절반 및 트랙터 절반용으로 나열되어 있습니다. 호환성에는 Hesston 1340/1345, CaseIH 8312 선택, Massey Ferguson PTD 12 및 New Idea 5512가 포함됩니다. MOQ, 사용자 정의 및 리드 타임은 부품 번호 및 연결 크기가 확인된 후 주문별로 견적됩니다.
디스크 모어 1340용 도매 슬립 클러치 PTO 샤프트 - Hesston 1340/1345 및 호환 디스크 모어의 사양, MOQ, 사용자 정의 및 리드 타임
이것은 Disc Mower 1340 및 Hesston 1340/1345 그룹용 교체용 슬립 클러치 PTO 샤프트입니다. 페이지가 구축되었습니다
샤프트가 맞는지 여부를 결정하는 세 가지 점검 사항은 각 측면의 CV 조인트 각도, 트랙터 및
연결 크기와 디스크바인 기어박스를 보호하는 슬립 토크를 구현합니다. 완전한 부품 번호
조립, 작업기 절반 및 트랙터 절반이 아래에 나열되어 있으므로 이전에 기존 장치와 일치시킬 수 있습니다.
견적을 요청합니다.
도매 견적주문당
MOQ주문당 견적
맞춤화도면 기반
리드타임주문당 견적

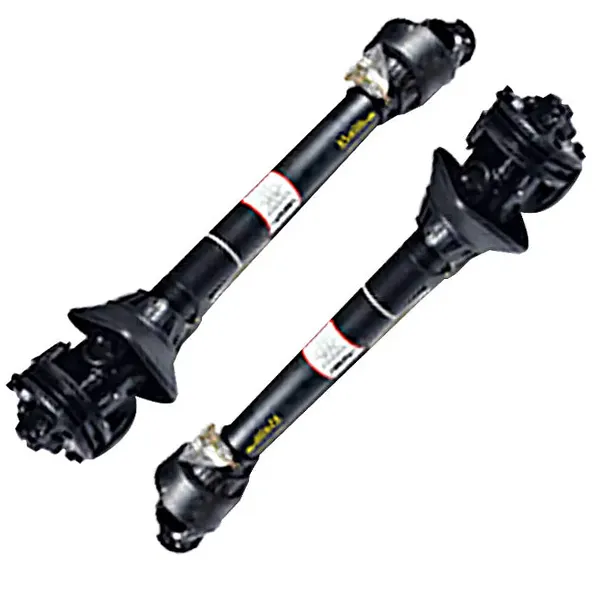

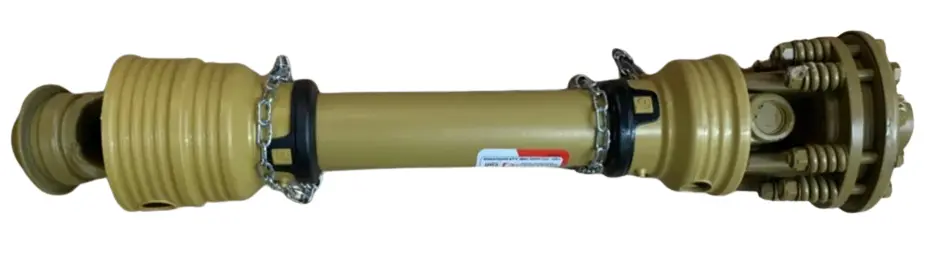

슬립 클러치가 포함된 완전한 55N 이중 CV 어셈블리 - 트랙터 측 80도 CV, 디스크바인 측 50도 CV.클러치 및 요크 디테일 — 이중 플레이트 마찰 클러치 및 1-3/8인치 6-스플라인 엔드.CV 조인트 각도 기준 — 트랙터 쪽 80도 및 디스크바인 쪽 50도.분해된 부품 보기 - 크로스 키트, 튜브 요크, 슬립 클러치 어셈블리 및 안전 쉴드.
헤스턴1340 / 1345
케이스IH8312를 선택하세요
메시 퍼거슨PTD 12
신안 5512
55N이중 이력서
2,800N·m슬립 토크
드라이브라인 및 클러치
원래 장비 참조
55N
트랙터측 CV 각도
80도
디스크바인측 CV 각도
50도
입력축
일반적으로 1.50" 원형
트랙터/작업기 끝
1-3/8" 6-스플라인
14656849의 트랙터 연결
1.375-21
연결 구현
1.5" RD 클램프
슬립 클러치식
이중판 마찰
슬립 토크
2,800N·m
과부하시 전원 차단
0.3초 이내
미끄러짐 후에 각자 리셋
30초 이내
건설 및 보호
샤프트 재질
40Cr 합금강
표면 처리
Dacromet 방청
염수 분무 저항
1,000시간 초과
씰 배열
3립 스켈레톤 오일 씰 + 자기 칩 제거 링
먼지 보호
완전 밀폐형 먼지 커버
오염 참조
모래, 먼지 및 이슬 속에서 500시간 후 ISO 4406 18/16
블레이드 속도 참조
1,800~2,200rpm
제동
유압 댐핑 + 스프링 예압
마모 표시
시각적인 마모 표시 링
연료 소비 참고
공급 자재 12% 감소
부품 번호 표 — 완전한 조립 및 반쪽
55N 이중 CV 어셈블리 및 하프 샤프트 부품 번호
부품 번호
트랙터
구현하다
설명
14656849
1.375-21
1.5" RD 클램프
55N 80x50 더블 CV
82-14656849
없음
1.5" RD 클램프
55N 50도 CV 하프(구현)
83-14656849
1.375-21
없음
55N 80도 CV 하프(트랙터)
전체 어셈블리는 양쪽 절반을 교체할 때 주문해야 하는 부품 번호입니다. 트랙터 절반만 있는 경우 또는
기구의 절반이 마모되었으므로 샤프트의 절반 번호가 일치합니다. 두 부분이 별도로 나열되는 이유는 다음과 같습니다.
CV 각도는 트랙터 측과 디스크바인 측에서 다릅니다. 다른 디스크 모어 애플리케이션에 대해서는 다음을 참조하십시오.디스크바인용 PTO 샤프트범주.

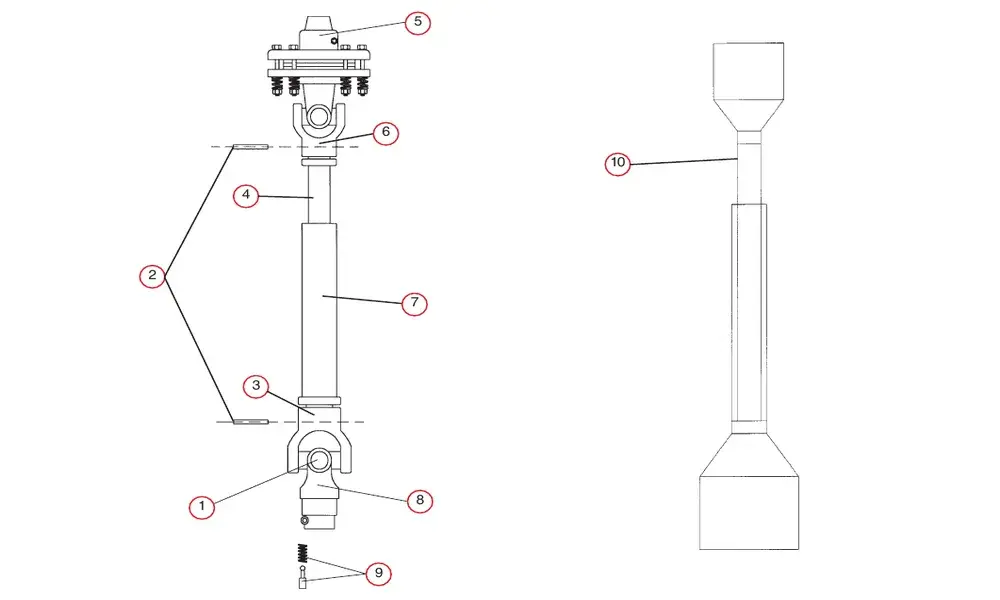

제품 부품 - 서비스 교체를 위한 참조 번호
참조 번호 및 부품 번호 열별 서비스 부품
참조. 아니요.
부품명
147129
147134
147248
1
크로스 키트
170015
170020
170020
2
롤핀
170120
170120
170120
3
암형 튜브 끝 요크
151050
151070
151070
4
내부 튜브
151090
151092
151092
5
슬립 클러치 어셈블리
—
—
—
6
수형 튜브 끝 요크
151045
151065
151065
7
외부 튜브
151091
151093
151093
8
트랙터 엔드 요크
151035
151055
151055
9
빠른 연결 해제 핀
170110
170110
170110
10
안전 쉴드
124310
124315
124315
10
안전 쉴드 Eurocardan
124311
124316
124316
부품 표는 개별 구성 요소의 서비스 교체를 위한 것입니다. 전체 교체 샤프트를 주문하는 경우,
이전 표의 어셈블리 부품 번호를 사용하십시오. 더 넓은PTO 샤프트 범위기타 농업용 동력전달장치 목록
카테고리.
클러치 동작 - 2,800N·m 설정이 보호하는 것
정상적인 잔디 깎는 동안
클러치 상태
약혼한
토크 전달
최대 2,800N·m
블레이드 속도 참조
1,800~2,200rpm
제동
유압 + 스프링 예압
디스크 모어가 정상적으로 절단하는 동안 이중 플레이트 마찰 클러치는 계속 맞물린 상태를 유지합니다. 유압 댐핑 및
스프링 예압 배열은 경사면과 습한 곳에서 저항이 변동할 때 블레이드 속도를 안정적으로 유지하도록 고안되었습니다.
지상.
잔디 깎는 기계가 돌이나 뿌리에 부딪혔을 때
클러치 상태
전표
전원 차단
0.3초 이내
다시 놓기
30초 이내에 자동 재설정
마모 확인
시각적인 마모 표시 링
슬립 클러치는 디스크바인 기어박스 대신 충격을 받는 부품이다. 자체 재설정 스프링
장애물이 제거된 후 시스템이 전송을 복원하고 마모 표시기 링이 시각적 참조를 제공합니다.
클러치 플레이트에 주의가 필요할 때를 위한 것입니다.
2,800N·m 슬립 토크는 제공된 제품 자료에 명시된 수치입니다. 설정을 확인하세요.
주문하기 전에 디스크 모어 모델과 트랙터 PTO를 확인하세요. 일치하는 장치 드라이브라인에 대해서는 다음을 참조하십시오.New Holland 디스크바인용 PTO 샤프트디스크바인 측 구성에 대한 상호 참조 페이지입니다.
견적을 요청하기 전에
잔디깎이 모델과 기존 부품번호를 확인하세요
Disc Mower 1340, Hesston 1340/1345, CaseIH 8312 선택, Massey Ferguson PTD 12 및 New Idea 5512는 제공된 자료의 호환성 참조 자료입니다. 교체 여부를 확인하는 가장 빠른 방법은 기존 샤프트 부품 번호입니다.
트랙터 PTO 스플라인 확인
전체 어셈블리 14656849는 1.375-21 트랙터 연결과 함께 나열됩니다. 트랙터가 다른 PTO 스터브를 사용하는 경우 83-14656849 또는 이에 상응하는 번호를 사용하여 트랙터 절반을 별도로 확인하십시오.
기계 연결 확인
기구 측면은 전체 조립 및 기구 절반 82-14656849에서 1.5" RD 클램프로 나열됩니다. 디스크바인 입력이 다른 클램프 또는 요크를 사용하는 경우 주문하기 전에 기구 절반을 확인하십시오.
슬립 토크 및 클러치 상태 확인
클러치는 공급된 재료에서 2,800N·m으로 설정되어 있습니다. 기존 클러치가 조정되었거나 모어가 다른 기어박스를 작동하는 경우 교체 견적을 받기 전에 모어 설명서에 대한 슬립 설정을 확인하십시오.
MOQ, 사용자 정의 및 리드 타임은 주문이 완전한 것인지 여부에 따라 다르므로 주문별로 견적됩니다.
어셈블리 또는 하프 샤프트, 그리고 연결 크기가 표준 부품 번호와 일치하는지 여부. 이 페이지에는 아무것도 없습니다
다른 구성에서는 유지되지 않는 고정된 MOQ 또는 리드 타임을 약속합니다. 관련 드라이브라인의 경우
카테고리를 참조하세요.피드 믹서용 PTO 샤프트범위.
모어 모델 및 기존 부품 번호 보내기
디스크 모어 모델, 기존 샤프트 부품 번호 및 트랙터 PTO 스플라인을 보내십시오. 여부를 확인해 드리겠습니다.
전체 어셈블리 14656849, 기계 절반 82-14656849 또는 트랙터 절반 83-14656849가 정확합니다.
일치하고 해당 구성에 대한 MOQ 및 리드 타임이 포함된 견적을 발행합니다.
