황동 웜 휠

Raydafon은 중국에 본사를 둔 OEM 제조업체이자 엔지니어링 기계, 야금 장비, 의료 기기, 조선 및 자동화 창고 분야의 웜 기어 드라이브용 황동 웜 휠 공급업체입니다. 표준 생산에서는 ZCuSn10Pb1 주석 청동, 경도 HB≥80, 내마모성이 일반 황동보다 약 ​​30% 더 높습니다. 기어는 주조, 거친 선삭, 미세 선삭, 호빙 및 연삭의 5가지 정밀 단계를 통해 가공되며, 톱니 표면 거칠기 Ra≤1.6μm에 도달하고 일치하는 웜과 맞물림 오류가 0.05mm 미만입니다. 변속기 효율은 국가 표준보다 약 15% 높으며, 자기 윤활 성능으로 오일 의존도를 줄입니다. 연속 5000시간 작동 테스트에서 100시간당 마모율이 0.01mm 미만인 것으로 나타났습니다. 표준 샘플: 모듈 0.5, 톱니 20개, 톱니 직경 11.2mm, 높이 12mm, 외경 11mm, 보어 4mm, 무게 16g. 맞춤형 모듈, 톱니 수, 50mm ~ 300mm의 외경 및 재료 등급이 지원됩니다. 배송은 일반 주문의 경우 약 15일 정도 소요됩니다. 빠른 견적을 받으려면 도면, 재료 등급, 수량 및 대상 항구를 보내십시오.
중국 OEM 황동 웜 휠 제조업체

엔지니어링, 의료 및 조선 장비의 웜 기어 드라이브용 황동 웜 휠 제조업체

Raydafon은 중국에 본사를 둔 황동 웜 휠을 공장에서 직접 제조 및 공급하는 업체입니다. 이 황동 웜휠은 경도 HB≥80과 일반 황동보다 약 ​​30% 높은 내마모성을 지닌 ZCuSn10Pb1 주석 청동을 사용합니다. 주조, 황삭, 정밀 선삭, 호빙, 연삭의 5가지 정밀 단계를 거쳐 가공되어 톱니 표면 거칠기 Ra≤1.6μm에 도달하고 일치하는 웜으로 맞물림 오류가 0.05mm 미만입니다. 변속기 효율은 국가 표준보다 약 15% 높으며, 5000시간 연속 작동 테스트 결과 100시간당 마모율이 0.01mm 미만인 것으로 나타났습니다. 응용 분야에는 굴삭기 선회, 지게차 리프팅, 압연기 롤러 전송, CT 스캐너 회전 프레임, 치과용 의자 조정, 데크 크레인 러핑 및 자동화된 창고 스태커가 포함됩니다. 맞춤형 모듈, 톱니 수 및 50mm에서 300mm까지의 외경이 지원됩니다. 견적을 요청하려면 도면, 재료 등급, 수량 및 대상 항구를 보내십시오.

HB≥80경도
Ra≤1.6μm치아 표면
<0.05mm메시 오류
+15%효율성 대 국가 표준
15일일반 배송

재료, 정밀도 및 자체 윤활 장점

Raydafon은 ZCuSn10Pb1 주석 청동을 사용하여 이 황동 웜휠을 생산합니다. 일반 황동에 비해 이 합금은 경도가 더 높고 내마모성이 우수하며 지속적인 하중 하에서 더 안정적인 성능을 제공합니다. 5단계 생산 공정은 톱니 형상과 표면 마감을 모두 제어하는데, 이는 웜 샤프트와의 원활한 맞물림에 중요합니다.

1단계 - 캐스팅

ZCuSn10Pb1 주석 청동은 안정적인 경도를 위해 제어된 입자 구조를 갖춘 블랭크에 주조됩니다.

2단계 - 거칠고 미세한 선삭

외경, 보어, 스텝 및 면은 기어 절삭 전에 공차에 맞게 회전됩니다.

3단계 - 호빙

나선형 톱니 프로파일은 웜 샤프트와 일치하도록 절단되며, 도면별로 제어되는 톱니 수와 모듈이 있습니다.

4단계 - 분쇄

치면은 Ra≤1.6μm로 연삭되었으며 웜과의 맞물림 오차는 0.05mm 미만으로 유지됩니다.

5단계 - 검사 및 포장

경도, 치수 및 맞물림을 확인합니다. 포장하기 전에 방청유와 보호 포장재를 도포합니다.

관련 기어 및 변속기 부품을 소싱하는 구매자의 경우 전체 내용을 검토하십시오.정밀기어카테고리,웜 기어 및 웜 샤프트페이지와듀플렉스 웜기어페이지.

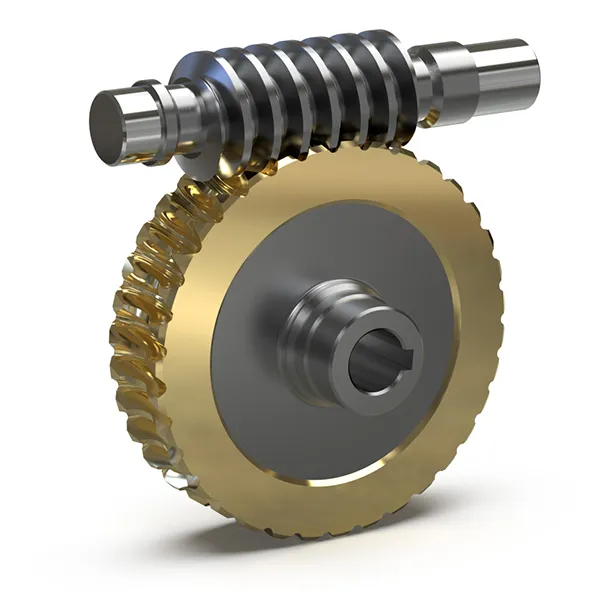

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
ZCuSn10Pb1 주석 청동으로 생산된 황동 웜휠

표준사양 및 치수

아래 표에는 표준 샘플 사양, 웜휠 크기 및 일치하는 웜기어 샤프트 크기가 나열되어 있습니다. OEM 프로젝트에는 맞춤형 모듈, 톱니 수, 외경 50mm ~ 300mm, 보어 및 재료 등급이 지원됩니다.

표준사양

목 값
재료 황동(ZCuSn10Pb1 주석 청동)
색상 노란색
기준 치수 0.5
무게 16g

웜휠의 크기

목 값
이 20
치아 직경 11.2mm
키 12mm / 0.47인치
외경 11mm / 0.43인치
구멍 직경 4mm / 0.16인치
단계 크기 9 × 7mm / 0.35 × 0.27인치(직경 × H)
전체 사이즈 12 × 11 × 4mm / 0.47 × 0.39 × 0.12인치(H × OD × ID)

웜기어 샤프트의 크기

목 값
키 20mm / 0.79인치
외경 9.8mm / 0.39인치
내경 3.17mm / 0.12인치
크기 20 × 9.8 × 3.17mm / 0.79 × 0.39 × 0.12인치(H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
표준 황동 웜휠의 치수 참조

엔지니어링 기계, 의료 장비 및 조선 분야의 응용

엔지니어링 기계

굴삭기 선회 메커니즘은 이를 사용하여 무거운 하중 토크를 처리하고 진흙탕 조건에서 턴테이블이 원활하게 시작 및 정지하도록 유지합니다. 지게차 리프팅 시스템은 3톤 하중을 흔들림 없이 정밀하게 들어 올리는 데 사용됩니다.

야금 장비

압연기 롤러 변속기는 250°C에서도 안정적인 작동을 유지하여 균일한 강판 두께를 유지합니다. 강철 스파우트 틸팅 장치는 자체 윤활 특성을 사용하여 용강의 오일 오염을 방지합니다.

의료 장비

CT 스캐너 회전 프레임은 선명한 이미징을 지원하는 이 황동 웜휠을 사용하여 45dB 미만으로 작동합니다. 치과 치료 의자 조정은 0.5mm의 정밀한 승강을 달성합니다.

조선

데크 크레인 러핑 메커니즘은 염수 분무 부식을 방지하며 500시간의 염수 분무 테스트 후에도 미끄러지지 않습니다. 선박 조향 시스템은 바람과 파도 속에서도 정확한 방향 제어를 유지합니다.

자동화된 창고

스태커 리프팅 시스템은 1mm를 초과하지 않는 위치 오류로 분당 20개의 동작을 완료합니다. 분류 라인 조향 장치는 패키지 걸림 없이 고속 방향 변경을 처리합니다.

섬유 및 포장

섬유 및 포장 장비는 장기간 연속 교대 중에 안정적인 동력 전달, 자체 윤활 및 에너지 소비 감소의 이점을 누릴 수 있습니다.

관련 전송 구성 요소에 대해서는 다음을 검토하십시오.스크류 기어카테고리와베벨 기어페이지.

품질 증거, 테스트 및 수출 지원

재료 및 경도 기록

ZCuSn10Pb1 주석 청동 등급, 경도 HB≥80 및 열처리 또는 주조 기록은 대량 배송으로 제공될 수 있습니다.

치형 및 치수검사

모듈, 톱니 수, 톱니 직경, 외경, 보어 및 스텝 치수는 주문한 도면이나 샘플을 기준으로 검사됩니다.

메싱 및 노이즈 검사

각 배치는 일치하는 웜, 부드러운 회전 및 낮은 작동 소음을 통해 0.05mm 미만의 맞물림 오류가 있는지 확인됩니다.

수출 포장

기어는 방청유와 보호 포장재로 포장되어 있습니다. 대량 주문은 해상 화물, 항공 화물 또는 특급 배송을 위해 팔레트로 운송되고 묶일 수 있습니다.

맞춤형 OEM 주문 프로세스

01단계 지원서 세부정보 보내기

모듈, 톱니 수, 외경, 보어, 스텝 크기, 재료 등급, 수량 및 대상 포트를 제공합니다.

02단계 도면 또는 샘플 검토

Raydafon은 OEM 도면이나 실제 샘플을 검토하고 사양과 재료 선택을 확인합니다.

03단계 샘플 및 승인

맞춤형 프로젝트의 경우 Raydafon은 대량 생산 전에 구매자 확인을 위한 샘플을 생산합니다.

04단계 생산 및 견적

승인 후 Raydafon은 FOB Ningbo 견적, 생산 일정 및 포장 세부 정보를 제공합니다.

자주 묻는 질문

황동 웜휠이란 무엇입니까?

황동 웜 휠은 웜 기어 드라이브의 휠 부분으로, 웜 샤프트와 맞물려 90° 샤프트 각도에서 모션과 토크를 전달합니다. 황동 및 청동 합금은 경화 강철 웜과 결합 시 낮은 마찰, 우수한 내마모성 및 자체 윤활 특성을 제공하기 때문에 사용됩니다.

Raydafon은 어떤 재료를 사용합니까?

Raydafon 표준 생산에서는 경도 HB≥80 및 일반 황동보다 약 ​​30% 더 높은 내마모성을 지닌 ZCuSn10Pb1 주석 청동을 사용합니다. 요청 시 하중, 속도 및 환경에 따라 다른 청동 또는 황동 등급을 사용할 수 있습니다.

어느 정도의 정밀도와 효율성을 달성할 수 있습니까?

기어는 주조, 거친 선삭, 미세 선삭, 호빙 및 연삭의 5가지 정밀 단계를 통해 가공되며, 톱니 표면 거칠기 Ra≤1.6μm에 도달하고 일치하는 웜과 맞물림 오류가 0.05mm 미만입니다. 변속기 효율은 국가 표준보다 약 15% 높으며, 5000시간 연속 작동 테스트 결과 100시간당 마모율이 0.01mm 미만인 것으로 나타났습니다.

표준 표본 크기는 얼마입니까?

표준 샘플: 모듈 0.5, 톱니 20개, 톱니 직경 11.2mm, 높이 12mm, 외경 11mm, 보어 4mm, 무게 16g. 일치하는 웜기어 샤프트: 높이 20mm, 외경 9.8mm, 내경 3.17mm. 맞춤형 모듈, 톱니 수, 외경 50-300mm 및 보어가 지원됩니다.

주요 응용 프로그램은 무엇입니까?

응용 분야에는 굴삭기 선회 메커니즘, 지게차 리프팅 시스템, 압연기 롤러 변속기, 강철 스파우트 틸팅 장치, CT 스캐너 회전 프레임, 치과용 의자 조정, 데크 크레인 러핑, 선박 조향 시스템, 자동 창고 스태커 및 분류 라인 조향 장치가 포함됩니다.

견적에는 어떤 정보가 필요합니까?

도면 또는 샘플 세부 정보, 모듈, 톱니 번호, 외경, 보어, 재료 등급, 수량 및 대상 포트를 보내십시오. Raydafon은 FOB Ningbo 견적 및 리드 타임으로 답변해 드립니다.

배달 시간은 무엇입니까?

일반 주문은 주문 확인 후 약 15일 내에 배송됩니다. 맞춤 주문 또는 대량 주문은 도면의 복잡성과 수량에 따라 달라집니다. Raydafon은 도면 승인 후 업데이트된 일정을 제공합니다.
