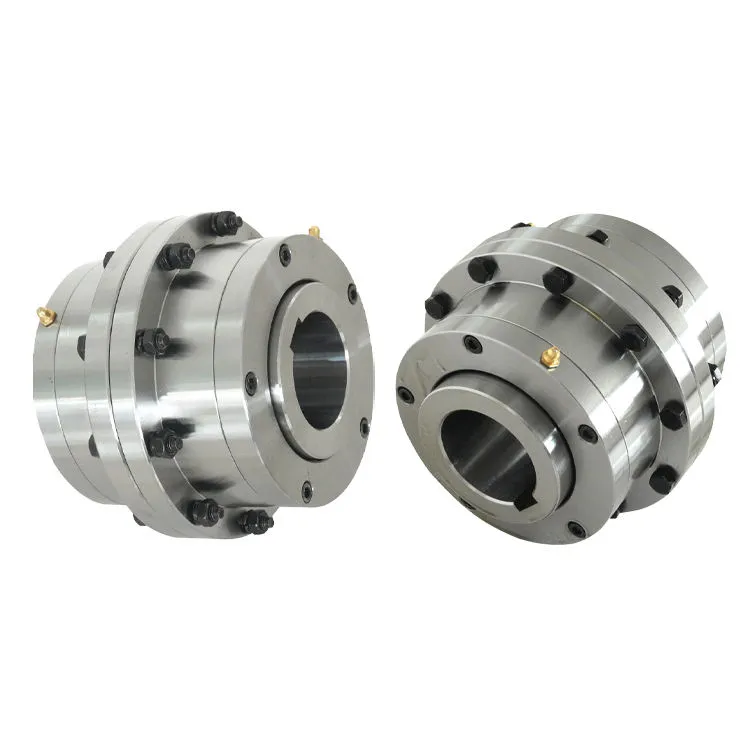

기어 커플 링

Raydafon은 실제 산업용 사용을위한 기어 커플 링을 구축합니다. 우리가 눈에 띄게 만드는 것은 무엇입니까? 강력한 부하 용량, 작은 샤프트 오정렬을 고정하는 기능 및 딸꾹질없이 장비를 유지하는 신뢰할 수있는 성능. 우리는이 부분을 몇 년 동안 정제 해 왔으므로 계산할 수있는 전송 구성 요소를 얻습니다.

구조 별 유형

적분 기어 커플 링 : 이들은 일체형 디자인입니다. 조립할 추가 부품이 없습니다. 소규모 팬이나 모든 인치가 중요한 워터 펌프와 같이 공간이 부족한 경우 완벽합니다. Raydafon에서는 여기서 모퉁이를 정밀하게 자르지 않습니다. 단단한 가공은 에너지 손실이 적고 부드러운 작동을 의미합니다.

분할 기어 커플 링 : 2 개의 반 커플 링과 중간 커넥터로 만들어졌습니다. 가장 중요한 부분? 기어 박스 나 모터를 서비스 해야하는 경우 전체 시스템을 찢을 필요가 없습니다. 분할 섹션을 제거하십시오. 우리는 이것들이 큰 모터 나 중장비 감속기와 함께 많이 사용되는 것을 본다. 여기서 수리를위한 다운 타임은 짧게 유지해야한다.

사용 사례 별 유형

Eneral Industrial Gear Couplings : 이들은 우리의 "워크 호스"모델입니다. 공장의 컨베이어 벨트 나 벌크 재료의 믹서와 같은 대부분의 표준 장비에 적합합니다. 멋진 조정이 필요하지 않습니다. 전형적인 속도와 매일로드를 처리하는 간단한 커플 링.

거친 조건 기어 커플 링 : 환경이 가혹한 작업 (강철 롤링, 화학적 연기 또는 먼지가 많은 광업지에서 열량이 높은 작업)은 특수 재료 및 표면 처리를 사용합니다. 이 커플 링은 야금 롤링 기계 나 화학 반응기 드라이브에서도 녹슬거나 빠르게 마모되지 않습니다.

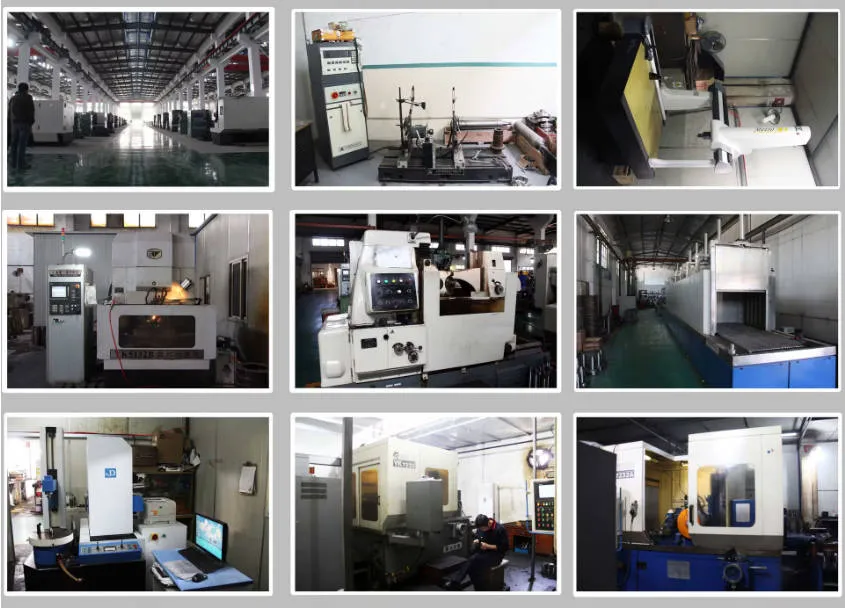

Raydafon은 중국에 기반을두고 있습니다. 우리는 공장, 제조업체 및 공급 업체입니다. 즉, 우리는 원자재에서 중개인이없는 부품에 이르기까지 품질을 제어한다는 것을 의미합니다. 가격과 관련하여 모델, 사양 및 필요한 수를 알려주십시오. 품질을 희생하지 않고 예산에 맞는 공정한 견적을 제공합니다.

기어 커플 링이란 무엇입니까?

기어 커플 링은 기본적으로 두 샤프트를 서로 연결하는 데 사용되는 기계적 부분입니다. 주요 작업은 한 샤프트에서 다른 샤프트로 토크를 이동하는 것이며, 두 샤프트 사이의 작은 시프트를 보충하는 데 도움이됩니다. 이러한 변화는 일반적으로 설치 중 실수 또는 장비가 작동하는 경우 정상적인 움직임으로 인해 발생합니다. 이 커플 링은 꾸준한 전력 전송이 필요한 많은 산업용 기계, 중장비 기계, 야금 장비, 광업 장비 및 일상적인 기계 도구와 같은 것들을 찾을 수 있습니다.

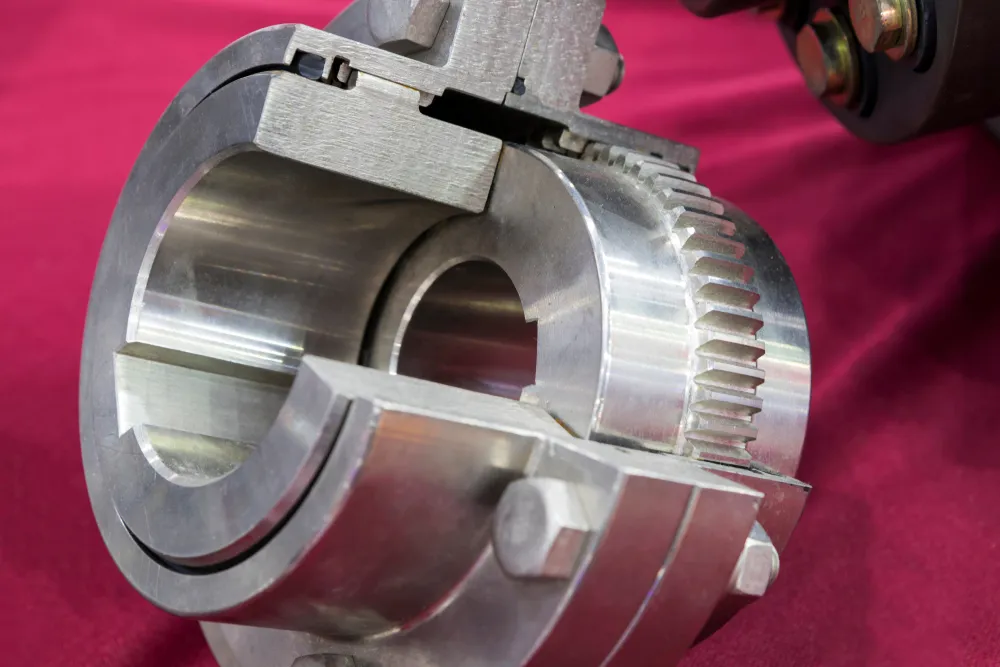

어떻게 건축되는지 살펴보면 일반적인 기어 커플 링에는 내부 치아가있는 두 개의 반 커플 링과 외부 치아가있는 두 개의 슬리브가 있습니다. 약간 다른 것처럼 보이는 특별한 디자인이 있지만, 주요 아이디어는 동일하게 유지됩니다. 내부와 외부 치아는 함께 고정되어 전원을 움직입니다. 외부 이빨 소매는 일반적으로 연결하는 샤프트에 부착되어 있습니다. 소매와 샤프트 모두에 맞는 키가 있거나 샤프트에 단단히 눌려서 간섭에 맞는 열쇠가 있습니다. 그런 다음 내부 이빨 반 커플 링이 함께 볼트로 고정되어 전원을 전달하는 가득 찬 부분을 만듭니다. 작동 방식은 다음과 같습니다. 하나의 샤프트가 회전 할 때 외부 이빨 슬리브를 부착합니다. 그런 다음 그 슬리브는 메시 된 내부 이빨 반 커플 링을 회전시키고 반 커플 링은 다른 샤프트를 회전시킵니다. 이것이 바로 전원이 한쪽 끝에서 다른 쪽 끝으로 얻는 방식으로 전체 시스템을 유지합니다.

샤프트 사이의 작은 오정렬을 고칠 수있는 이유는 치아 모양입니다. 대부분의 경우, 치아는 구부러진 (왕관이있는 치아라고 함) 또는 수정 된 모양을 가지고 있습니다. 이 디자인은 내부와 외부 치아가 메쉬 될 때 서로 약간 움직일 수있게합니다. 예를 들어, 두 샤프트가 방사형으로 약간 꺼져있는 경우 (하나는 하나는 다른 쪽의 측면에 약간) 구부러진 치아는 치아 폭을 따라 미끄러질 수 있습니다. 그렇게하면 제대로 메쉬를 유지하며 토크는 여전히 문제없이 전달됩니다. 샤프트가 서로 작은 각도에있는 경우 (각도 오정렬) 모양의 치아도 그에 맞게 조정될 수 있습니다. 그들은 올바른 길을 계속 만지기 때문에 오정렬로 인한 커플 링에 대한 추가 응력이 적습니다.

그러나 기어 커플 링을 사용할 때 기억해야 할 사항이 있습니다. 치아가 서로 상대적으로 움직이기 때문에 정기적으로 윤활유를 넣어야합니다. 기름이 잘 작동합니다. 그 윤활제는 몇 가지 작업을 수행합니다. 치아의 마모를 줄이고, 커플 링이 작동 할 때 소음을 조용히하고, 금속이 녹슬지 않도록하고 물건을 식히는 데 도움이됩니다. 윤활제를 충분히 사용하지 않거나 윤활유가 오래되어 작동을 중단하면 치아가 더 빨리 마모되어 너무 뜨거워집니다. 때로는 치아가 함께 갇히거나 (삐걱 거리는) 부러 질 수도 있습니다. 또 다른 것 : 커플 링을 설치할 때 두 샤프트를 최대한 직선적으로 정렬해야합니다. 커플 링이 작은 오정렬을 고정시킬 수 있지만, 샤프트가 꺼져있는 경우 (커플 링이 다루도록 설계된 것보다 더 많은 경우) 실행 중에 커플 링에 추가 무게와 응력이 추가됩니다. 따라서 커플 링이 더 빨리 마모되며 기계의 다른 부분도 손상 될 수 있습니다.
