GICLZ 드럼 모양 기어 커플 링 교체

Raydafon의 GICLZ 드럼 기어 커플 링은 스틸 밀, 시멘트 플랜트 및 광업 장비와 같은 중공업 기계의 고도로 전력 이동을위한 목적으로 제작되었습니다. 견고하고 용서할 수없는 작업 환경을 처리하기위한 핵심 전송 부분입니다. 무엇이 차별화됩니까? 드럼 모양의 치아 디자인으로 고강도 42CRMO 강철로 치아가 제작되었습니다. 이 빌드를 사용하면 최대 2000 k · m의 토크, 50mm ~ 400mm 범위의 보어 직경을 맞추고 최대 1.5 도의 각도 오정렬에 대처하는 동시에 백래시는 매끄럽고 꾸준한 전력 흐름을 유지합니다.

중장비 작업의 경우이 고 토크 드럼 기어 커플 링은 구성 요소의 큰 시간을 삭감합니다. 중장기 용으로 제작 된 드럼 기어 커플 링과 장갑과 같은 산업 장비에 맞는 드럼 기어 커플 링을위한 최고 픽으로 완벽합니다. Raydafon의 엄격한 제조 공차는이 커플 링이 거친 산업 환경에서 유지되는 것을 의미합니다.

또 다른 승리는 다음과 같습니다. GICLZ 드럼 기어 커플 링은 ISO 9001 인증입니다. 기어 톱니가 메쉬 위치에 윤활유를 얻고 전체 장치가 거칠어 지므로 먼지가 두껍거나 온도가 극단으로 스윙 할 때에도 더 오래 지속됩니다. 롤링 밀, 컨베이어 시스템 및 유사한 설정을위한 소형 용접 디자인 덕분에 설치도 산들 바람입니다. 눈에 띄는 오래 지속되는 드럼 기어 커플 링과 채굴 장비에 맞는 맞춤형 드럼 기어 커플 링이 좋아하는 것은 놀라운 일이 아닙니다.

중국에 본사를 둔 Raydafon은 전 세계 비즈니스를위한 모든 종류의 맞춤 조정을 제공합니다. 특정 크기가 필요하십니까? 완료. 여분의 내구성을 위해 기화 (또는 다른 표면 처리)를 원하십니까? 괜찮아요. 그리고이 모든 것은 품질에 대한 코너를 절단하지 않고 경쟁하는 가격으로 제공됩니다. 이 커플 링을 설정에 추가하면 장비 수명이 길고 전반적인 효율성이 향상됩니다. 전송 시스템을 업그레이드하려는 중공업 회사의 경우 견고하고 신뢰할 수있는 선택입니다.

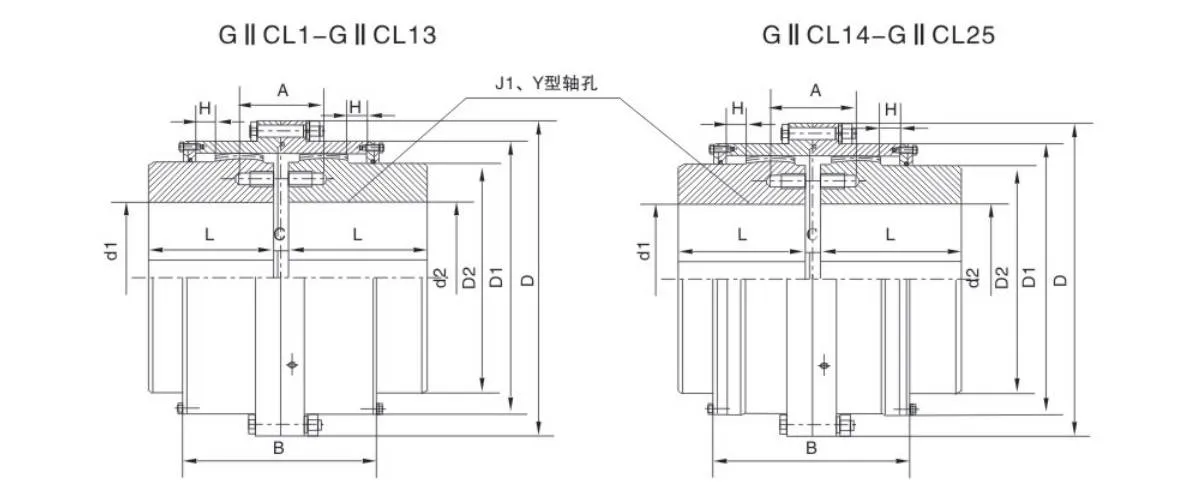

제품 사양

(1) 관성의 품질과 모멘트는 근사치 계산 된 것입니다.

축 길이의 지름이 가장 적습니다.

(2) D2+465mm 씰 링은 ​​고무에 의해 펠트 원형 표면에 의해 채택된다.

(3) 테이블의 "*"로 표시된 액슬 구멍 크기는 반 커플 링 DZ에만 적용됩니다.

(4) 오리엔테이션을 허용 1e 30 '.

(5) 방사형 보상 Δy = 0.026 Δa를 허용하십시오.

제품 장점

Raydafon의 기계식 변속기 구성 요소 제품 라인의 핵심 제품으로서 GICLZ 드럼 모양의 기어 커플 링은 안정적인 전력 전송이 필요한 다양한 산업 시나리오에서 탁월한 성능을 일관되게 보여줍니다. 이 매우 선호되는 유연한 드럼 모양의 기어 커플 링은 장비 작동 효율성을 효과적으로 향상시킬뿐만 아니라 샤프트 연결 과정에서 다양한 일반적인 문제를 정확하게 해결할 수있어 전송 시스템 구성에서 많은 산업 기업에 선호되는 구성 요소가됩니다.

토크 전송 용량 측면에서 GICLZ 드럼 모양의 기어 커플 링은 매우 두드러진 성능을 가지며 우수한 고 토크 기어 커플 링이라고 할 수 있습니다. 전송 효율은 99.7%로 다양한 무거운 하중을 쉽게 처리 할 수 ​​있습니다. 이 탁월한 성능을 통해 광업 및 야금과 같은 분야에서 저속 및 중장로드 작업 조건에서 대체 할 수없는 역할을 수행 할 수있어 이러한 산업의 안정적인 생산에 대한 신뢰할 수있는 전송 보장을 제공합니다.

또한 GICLZ 드럼 모양의 기어 커플 링은 오정렬에 적응하는 데 탁월한 능력을 가지고 있으며 강력한 고조류 기어 커플 링입니다. 각도, 방사형 및 축 방향 오정렬을 효율적으로 보상 할 수 있습니다. 특히 최적화 된 각도 변위 성능은 치아 표면 접촉 조건을 효과적으로 향상시킵니다. 직선형 커플 링과 비교하여 자체 서비스 수명을 크게 연장하고 커플 링 마모로 인한 장비 종료 및 유지 보수 시간을 줄이며 전체 생산 시스템의 작동 연속성을 더욱 향상시킵니다.

강력한 내구성과 낮은 유지 보수 비용은 Raydafon 의이 커플 링의 중요한 이점입니다. 작동 중에 소음이 적고 진동이 적은 고강도 및 내구성이 높은 재료로 만들어집니다. 그것은 자체 마모율을 줄일뿐만 아니라 연결된 장비의 손실을 완화시킵니다. 화학 산업 및 재생 에너지와 같은 가혹한 환경에 적합한 산업용 용도를위한 신뢰할 수있는 유연한 기어 커플 링입니다. 장비 성능에 대한 요구 사항이 매우 높은이 분야에서는 안정적인 성능을 제공하고 기업이 장비 운영 및 유지 보수 비용을 줄일 수 있도록 도와줍니다.

또한 GICLZ 드럼 모양의 기어 커플 링 설계는 설치 편의성과 장기 비용 관리를 완전히 고려합니다. 강력한 하중 부유 용량과 결합 된 소형 구조는 산업 기어 커플 링으로서 효율적인 운영 성능을 보장하며, 이는 유지 보수 중재가 빈번하지 않고 장비의 장기 연속 작동을 지원할 수 있습니다. 이 디자인 개념은 글로벌 시장에 고품질 및 상호 교환 가능한 구성 요소를 제공하겠다는 Raydafon의 약속과 매우 일치하여 전 세계 산업 기업에보다 비용 효율적인 전송 솔루션을 제공합니다.

제품 특성

Raydafon이 생성 한 GICLZ 드럼 모양의 기어 커플 링은 기본 매개 변수 및 치수에 대한 JB/ZQ 표준을 엄격히 준수하며 기어 커플 링에 대한 JB/ZQ4382-86 기술 사양의 요구 사항을 완전히 충족합니다. 산업 전송 필드에서 유연한 유연한 드럼 모양의 기어 커플 링 솔루션입니다. 수평 동축 변속기 샤프트를 연결하도록 특별히 설계된이 커플 링은 실제 작업 조건에서 샤프트의 각도 편차 및 방사형 변위에 유연하게 적응할 수 있습니다. 또한 샤프트의 제한된 축 자유 이동을 허용하며 작동 중 온도 변화로 인한 샤프팅의 열 확장 및 수축에 쉽게 대처할 수 있으므로 장비의 안정적인 전송에 대한 신뢰할 수있는 보장을 제공합니다.

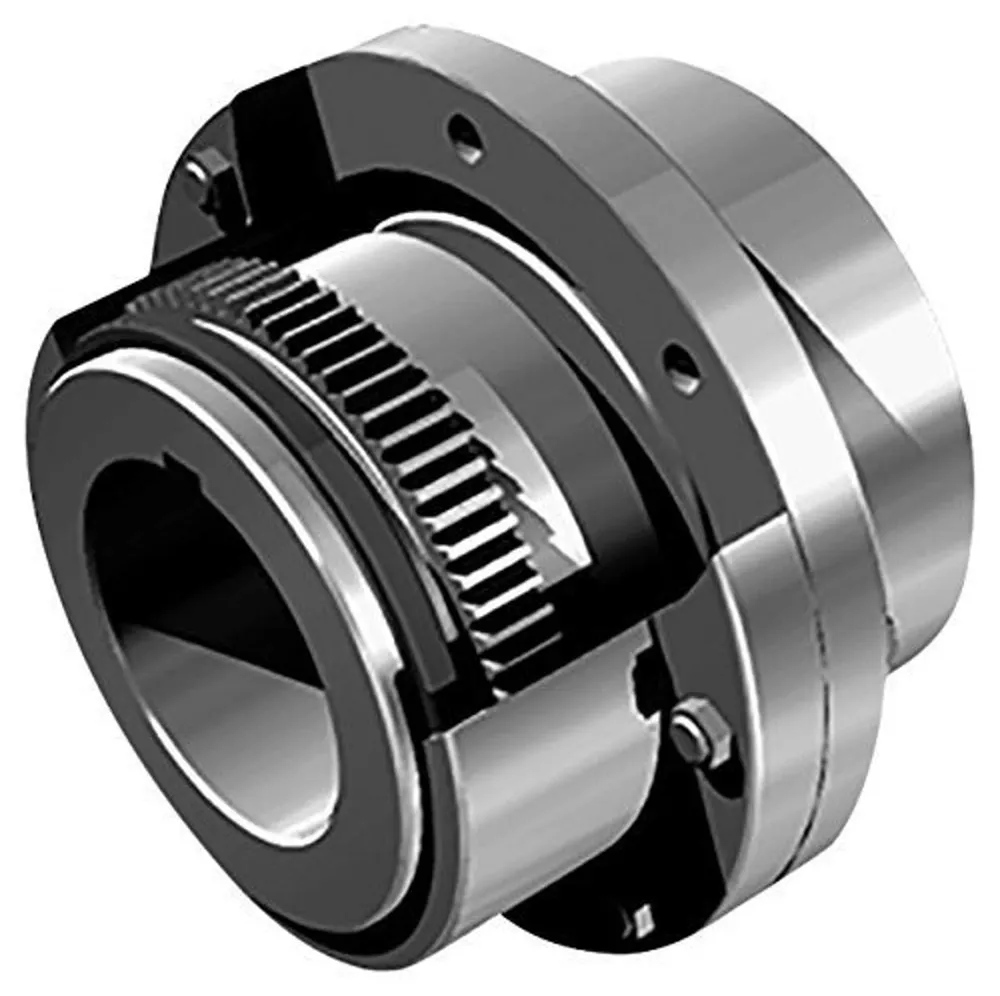

GICLZ 드럼 모양의 기어 커플 링의 가장 두드러진 디자인 기능은 드럼 모양의 외부 기어 슬리브 구조에 있습니다. 이 설계를 통해 커플 링의 내부 및 외부 치아는 최적의 메쉬 상태를 달성하여 전송 안정성을 크게 향상시킬 수 있습니다. 커플 링은 중간 규모의 치아 표면이있는 고품질 강철로 만들어집니다. 견고한 재료와 합리적인 구조에 의존하여 고성능 하이 토크 드럼 모양의 기어 커플 링이되어 우수한 하중 기반 용량을 자랑하며 산업 시나리오에서 무거운 부하 전송 요구를 쉽게 처리 할 수 ​​있습니다. 성능을 더욱 향상시키기 위해, 치아 표면은 경화 처리를 거쳐 HRC ≥ 56의 경도 표준에 도달 할 수 있습니다. 경화 후, 커플 링의 하중 기준 용량은 샤프트에 추가 부담 을가하지 않고 가벼운 특성 및 낮은 회전 관성을 유지하면서 상당히 향상됩니다.

신뢰성 측면에서 GICLZ 드럼 모양의 기어 커플 링도 훌륭하게 수행됩니다. 고급 윤활 구조 및 밀봉 부품이 장착되어 있습니다. 우수한 윤활은 치아 표면 마모를 줄일 수 있지만 고품질 밀봉은 윤활유 누출 및 불순물 침입을 효과적으로 방지 할 수 있습니다. 이것은 커플 링의 서비스 수명을 연장 할뿐만 아니라 매일 유지 보수를 단순화합니다. 고중도의 보상 드럼 모양의 기어 커플 링으로서 대칭 구조 설계는 부품의 상호 교환 성을 능가하여 부품의 유지 보수 및 교체를보다 효율적이고 편리하게 만듭니다. 커플 링의 작동 선형 속도가 36m/s를 초과 할 때, 정확한 동적 밸런싱 처리는 장비의 안정적인 작동을 보장하여 전송 정확도에 영향을 미치는 고속 작동으로 인한 진동을 피합니다.

다양한 장비의 연결 요구 사항을 충족시키기 위해 GICLZ 드럼 모양의 기어 커플 링은 유형 Y, 유형 Z1 및 유형 J1과 같은 다중 샤프트 홀 조합을 포함하는 다양한 샤프트 홀 구성 체계를 제공합니다. 어떤 종류의 샤프트 연결 시나리오에 관계없이 적절한 설치 방법을 찾을 수 있습니다. Raydafon은 기어 커플 링 필드에 포괄적 인 레이아웃이 있습니다. GICLZ 유형 외에도 GICL, GATCL, GⅱCLZ 및 NGCL을 포함한 여러 시리즈 제품이 있습니다. 전시 제품 매트릭스를 통해 Raydafon은 산업 분야에서 신뢰할 수있는 유연한 기어 커플 링 공급 업체가되었으며, 제품은 야금, 광업, 화학 공학 및 전력과 같은 다양한 산업의 전송 시스템에서 널리 사용됩니다.

로드 베어링 용량 비교 측면에서 GICLZ 드럼 모양의 기어 커플 링은 상당한 이점을 보여줍니다. 동일한 내부 슬리브 외부 직경과 최대 커플 링 외경의 조건에서, 하중 부유 용량은 직선형 커플 링보다 15% -20% 높아서 더 컴팩트 한 설치 공간에서 더 큰 토크를 전송할 수있게합니다. 오정렬 보상 성능 측면 에서이 드럼 모양의 기어 커플 링은 훨씬 뛰어납니다. 방사형 변위가 0 인 경우, 각도 변위 보상은 1 ° 30 '에 도달 할 수 있으며, 이는 직선 이빨 커플 링에 비해 50% 개선입니다. 샤프트 정렬 정확도가 이상적이지 않은 작업 조건에서도 안정적으로 작동 할 수 있습니다. 또한, 동일한 모듈, 치아 수 및 치아 너비 하에서, 드럼 모양의 치아 구조는 더 큰 각도 변위 보상을 달성 할 수 있으며, 적응성은 직선형 커플 링의 적응력을 훨씬 능가 할 수 있습니다.

GICLZ 드럼 모양의 기어 커플 링의 드럼 모양의 치아 표면 설계는 내부 및 외부 치아의 접촉 상태를 최적화 할 수 있습니다. 샤프팅에 각도 변위가있을 때, 치아 표면의 가장자리 압출을 효과적으로 피하고, 스트레스 농도를 줄이고, 동시에 치아 표면의 내마모성 및 마찰 저항을 향상시키고, 전송 중에 소음을 줄이며, 장비의 유지 보수 개입을 확장하고 유지 보수의 다운 타임을 줄이며 생산 효율성을 향상시킵니다. 또한 커플 링의 외부 기어 슬리브의 두 끝은 벨 마우스 모양을 채택합니다. 이 자세한 설계는 커플 링의 설치 및 분해를보다 편리하게 만들어 장비 조립 및 유지 보수 중에 인간 시간 비용을 절약합니다.

전송 효율이 99.7%로 높은 Giclz 드럼 모양의 기어 커플 링은 전 세계 직선 커플 링에 선호되는 대안이되었습니다. Raydafon은 완전한 생산 시스템을 보유하고있어 각 GICLZ 커플 링에 완전한 사양이 있으며 표준을 충족시켜 사용자에게 안정적이고 안정적인 제품을 제공 할 수 있습니다. 효율적인 산업 드럼 모양의 기어 커플 링으로서 강성과 유연성을 모두 가지고 있지만 탄력성이 부족합니다. 따라서 진동 댐핑 및 버퍼링이 필요한 작업 조건에는 적합하지 않으며 정렬 정확도 샤팅에 대한 엄격한 요구 사항이있는 기계 장비에 사용할 수 없습니다. 사용자는 실제 작업 조건 요구에 따라 합리적인 선택을 할 수 있습니다.

고객 리뷰

Li Ming, Tianjin Heavy Machinery Co., Ltd.

몇 달 동안, 우리는 공장의 대규모 산업 장비에 Raydafon의 GICLZ 드럼 형 기어 커플 링을 설치했으며 실제 성능은 우리의 기대를 훨씬 초과했습니다. 이 커플 링의 드럼 기어 설계는 매우 실용적입니다. 이전에는 작동 중에 장비가 항상 눈에 띄게 진동했습니다. 운영자는 큰 소리와 기계가 "흔들리는"것에 대해 불평했습니다. 이 커플 링으로 교체 한 후 진동 진폭이 절반 이상 감소되어 전체 장비가 꾸준하고 매끄럽게 실행됩니다. 또한, 그 몸은 단단한 재료로 만들어졌습니다. 워크숍의 장비는 일년 내내 무거운 짐으로 작동하며 일반적인 루틴으로 10 시간 이상 지속적으로 실행됩니다. 그러나이 산업 중장비 GICLZ 드럼 형 기어 커플 링은 결코 실패하지 않았습니다. 치아 표면 마모는 매우 미미하며 검사를 위해 분해 될 때 여전히 거의 새 것처럼 보입니다. 설치도 번거롭지 않습니다. 기술 팀의 2 명이 지침을 따르면 1 시간 이내에이를 완료했으며 제 3 자 팀을 고용 할 필요가 없습니다. 언급할만한 가치는 Raydafon의 고객 서비스입니다. 앞서, 디버깅 중 드럼 타입 기어 커플 링의 설치 허가에 대해 의문의 여지가 있었을 때, 온라인 컨설팅 후 엔지니어는 즉시 답장했을뿐만 아니라 상세한 디버깅 비디오를 보냈습니다. 이 서비스는 매우 사려 깊고 전체 팀 이이 제품을 높이 인식합니다.

∎ James Mitchell, 미국 뉴욕 스틸 공사 유지 관리 관리자

뉴욕 공장에서 Raydafon의 GICLZ 드럼 형 기어 커플 링은 확실히 "문제 해결"입니다. 이전에는 공장의 강철 롤링 장비가 오랫동안 소음과 진동 문제에 시달렸습니다. 특히 높은 토크 작업 중에 커플 링은 드라이브 샤프트를 구동하여 "윙윙 거리는"사운드를 만들어 인근 워크 스테이션의 직원들이 노이즈 캔슬링 헤드폰을 착용해야합니다. 유지 보수 중에, 우리는 또한 진동으로 인한 빈번한 구성 요소가 느슨해졌습니다. 이 높은 토크의 GICLZ 드럼 형 기어 커플 링으로 교체 했으므로 상황이 완전히 개선되었습니다. 고유 한 드럼 기어 구조는 작동 중 응력을 영리하게 분산시킬 수 있으며, 장비 노이즈를 규정 준수 범위 내에서 줄일뿐만 아니라 진동으로 인한 구성 요소 마모를 최소화 할 수 있습니다. 설치는 매우 간단합니다. 우리의 유지 보수 팀은 교체를 완료하는 데 많은 시간을 소비하지 않았습니다. 이를 오랫동안 사용한 후에는 고강도 토크 하중을 처리하거나 장비 시작 및 종료 중에 충격에 대처하는지 여부는 실패하지 않고 안정적입니다. 이제 우리는 기존 장비에서 계속 사용할뿐만 아니라 다가오는 새로운 생산 라인을 위해 Raydafon의 산업 소음 감소 GICLZ 드럼 형 기어 커플 링을 완전히 채택 할 계획입니다. 비용 효율성과 신뢰성 측면에서는 타의 추종을 불허합니다.

Spain 스페인 마드리드 산업 그룹의 운영 이사 인 Maria González

Raydafon의 Giclz 드럼 형 기어 커플 링은 마드리드 공장의 생산 작업에 큰 도움이되었습니다! 우리가 이전에 사용한 다른 브랜드의 커플 링과 관련된 가장 큰 문제는 샤프트 오정렬이었습니다. 장비가 일정 기간 동안 작동 한 후에는 모터 샤프트와 작동 기계 샤프트에서 항상 이탈하여 전력 전송 효율이 감소하고 연결된 부품의 마모가 자주 마모되었습니다. 유지 보수를 위해 한 달에 여러 번 생산 라인을 종료해야했습니다. 이 방지 방지 giClz 드럼 형 기어 커플 링으로 전환 한 후, 드럼 기어 설계는이 통증을 완벽하게 해결합니다. 특정 범위 내에서 설치 편차를 자동으로 보상 할 수 있으며 장비가 오랫동안 고속으로 작동하는 경우에도 샤프트 시스템은 여전히 ​​정확한 정렬을 유지할 수 있습니다. 또한 충격 저항이 우수합니다. 생산 라인의 스탬핑 장비는 작동 중에 큰 충격력을 생성하며,이 커플 링은 항상 꾸준히 완충하여 전체 생산 공정을 원활하고 안정적으로 유지할 수 있습니다. 더 중요한 것은 유지 보수 빈도가 이전에 비해 3 분의 2로 감소하여 생산 라인 셧다운으로 인한 손실을 크게 최소화합니다. 고 부하 산업 시나리오에서는 확실히 신뢰할 수있는 "필수"입니다.

Pierre Lefevre, 프랑스 파리 기계 솔루션 엔지니어링 관리자

파리 공장의 장비에 Raydafon의 GICLZ 드럼 유형 기어 커플 링을 설치 한 후 작동 효율과 안정성이 더 높은 수준으로 높아졌습니다. 이 커플 링의 드럼 기어 설계에는 "유연성"과 함께 제공됩니다. 장비 작동 중에 충격 하중을 효율적으로 흡수 할 수있을뿐만 아니라 연결된 기어와 베어링의 마모를 줄일 수 있습니다. 이전에는 매달 가공 장비의 취약한 부분을 교체해야했지만 이제 교체주기가 3 개월로 연장되어 소모품 비용이 크게 줄었습니다. 설치 프로세스도 문제가 없습니다. 엔지니어는 추가 디버깅이 필요없이 설명서에 GICLZ 드럼 형 기어 커플 링의 설치 단계를 따라 1 시간 이내에 어셈블리를 완료했습니다. 지금까지 커플 링의 치아 표면은 여전히 ​​변형이나 녹없이 매끄럽고 내구성은 우리가 사용한 다른 브랜드보다 훨씬 우수합니다. 장비 신뢰성 및 생산 효율성을 추구하는 기업의 경우,이 산업 고효율 GICLZ 드럼 유형 기어 커플 링은 확실히 훌륭한 선택입니다.

Raydafon을 선택하는 이유는 무엇입니까?

Raydafon은 10 년 넘게 기계적 변속기 구성 요소 산업에 종사 한 후 2006 년 항저우에서 "신뢰할 수있는 변속기 솔루션을 제공하는 것"이라는 분명한 초점으로 시작했습니다. 우리는 단순히 제품을 제조하는 것이 아닙니다. 대신, 우리는 다양한 부문의 산업 시나리오에 맞는 실용적이고 고성능 솔루션을 제공하는 데 집중합니다. 수년에 걸쳐, 우리는 많은 고객들 사이에서 신뢰할 수있는 기어 커플 링 제조업체로서 확실한 명성을 얻었으며 수출 사업이 꾸준히 성장했습니다. 우리는 모든 커플 링을 생산하는 국제 표준을 준수합니다. 전체 고객이 완벽한 마음으로 제품을 사용할 수 있도록합니다.

우리와 함께 일한 고객들은 Raydafon의 눈에 띄는 강점이 우리의 고 토크 기어 커플 링에 있다는 것을 알고 있습니다. 산업 현장은 종종 가혹한 환경으로, 장비가 긴 스트레칭을 위해 무거운 하중으로 작동하는 가혹한 환경입니다. 우리의 하이 토크 기어 커플 링은 이러한 까다로운 조건을 처리하도록 특별히 설계되었습니다. 그들은 유지 보수를위한 장비 다운 타임을 최소화하면서 안정적이고 효율적인 전력 전송을 가능하게합니다. 예를 들어 중장비에 공급하는 유연한 기어 커플 링을 사용하십시오. 예를 들어 : 생산 중에 내구성이 높은 고품질 재료 만 선택하고 고급 산업 기술을 채택합니다. 이를 통해 제품은 최고 수준의 성능을 제공 할뿐만 아니라 긴 서비스 수명을 자랑합니다. 우리는 "저렴한 저렴한 품질의"접근 방식에 의지하지 않습니다. 대신, 우리는 타협하지 않는 품질의 균형을 고객의 비용 효율성과 균형을 맞추기 위해 노력합니다. 그렇기 때문에 강력한 산업 기어 커플 링 시스템이 필요한 많은 산업이 우리와 장기적인 파트너십을 기꺼이 구축 할 의향이 있습니다.

또한 Raydafon은 "주문에 대한 사용자 정의"의 INS를 진정으로 이해합니다. 모든 클라이언트에는 고유 한 장비, 작업 조건 및 토크 요구 사항이 있습니다. 우리는 한 가지 크기에 맞는 솔루션을 강요하지 않습니다. 대신, 우리는 특정 요구에 따라 맞춤형 기어 커플 링 솔루션을 설계합니다. 표준 모델이든 맞춤형 개발이 필요한 특수 변형이든, 현대식 제조 시설 및 R & D 팀은 설계 및 생산에서 테스트에 이르기까지 모든 단계에서 엄격한 점검을 수행합니다. 우리는 모든 제품이 국제 인증을 충족 할 수 있도록 모든 단계의 품질 관리를 유지합니다. Raydafon을 선택한다는 것은 단순히 기어 커플 링을 구매하는 것 이상의 의미입니다. 우리는 또한 지속적인 기술 컨설팅 지원을 제공합니다. 이로 인해 우리는 전 세계 기어 커플 링 공급 업체들 사이에서 견고한 발판을 유지했기 때문입니다.
