TGL 드럼형 기어 커플링 교체

정확한 치형 설계와 높은 적응성을 특징으로 하는 Raydafon에서 출시한 TGL 드럼형 기어 커플링 교체는 원래의 TGL 드럼형 기어 커플링을 완벽하게 대체할 수 있습니다. 야금, 광업, 화학 산업과 같은 고강도 전송 시나리오에 널리 적용되며 탁월한 충격 흡수 및 완충 성능과 긴 서비스 수명을 자랑합니다. 중국의 전문 공장인 Raydafon은 경험이 풍부한 제조업체이자 신뢰할 수 있는 공급업체일 뿐만 아니라 고객의 실제 작업 조건을 기반으로 맞춤형 솔루션을 제공할 수도 있습니다. 제품 품질이 표준을 충족함과 동시에 매우 경쟁력 있는 가격을 제공하여 전 세계 고객 장비의 전송 시스템이 안정적으로 작동할 수 있도록 강력한 지원을 제공합니다.

문의 보내기

제품 설명

고토크 산업용 변속기용 TGL 드럼형 기어 커플링

Raydafon의 TGL 드럼 모양 기어 커플링은 산업용 기어 시스템에서 안정적인 고토크 동력 전달을 위해 제작되었습니다. 오일 펌프, 직물 기계, 소형 컨베이어 등 꾸준한 토크 전달이 중요한 모든 곳에서 이 유연한 나일론 드럼 기어 커플링이 향상됩니다.

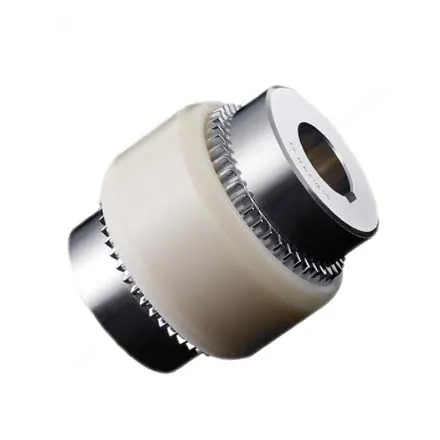

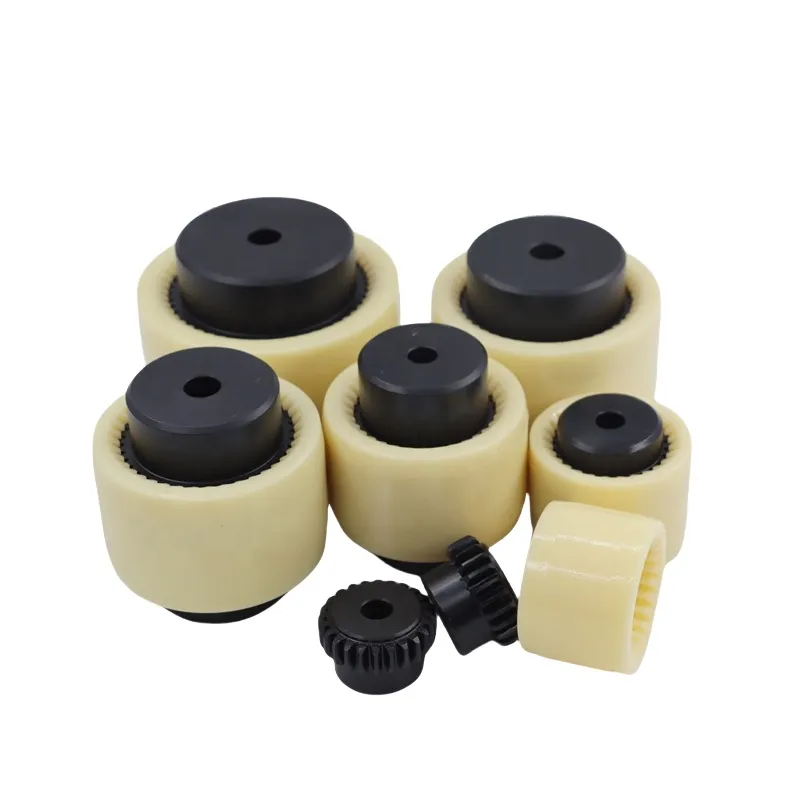

드럼 모양의 이빨 + 나일론 슬리브

무엇이 이것을 만드는가?나일론 드럼 모양의 기어 커플 링눈에 띄나요? 두 가지 디자인 선택: 드럼 모양의 톱니와 나일론 슬리브. 드럼 모양의 프로파일은 최대 1.5도의 각도 정렬 오류를 처리하며 나일론 슬리브는 유연성과 견고성을 더해줍니다. 14mm~125mm의 보어 크기로 10N·m~2500N·m의 토크를 제공하므로 소규모 정밀 설정 및 중급 전력 작업에 모두 적합합니다.

고강도 나일론을 사용한 강철 허브

후드 아래에는 강철 허브와 고강도 나일론이 결합되어 있습니다. 이 혼합물은 강력한 충격 흡수 기능과 내장된 자체 윤활 기능을 제공하므로 지속적인 재급유를 위해 생산을 중단할 필요가 없습니다. 그것은 실용적인유연한 드럼 모양의 기어 커플링진동과 작은 정렬 간격이 흔히 발생하는 오일 펌프의 경우 커플링이 이를 부드럽게 하고 오일 시스템이 안정적으로 작동하도록 유지합니다.

조용한 작동 및 낮은 유지 관리

Raydafon의 엄격한 제조 표준으로 인해 이 커플링은 작업 현장에서 조용하게 유지됩니다. 매일 가벼운 작업부터 중간 작업까지의 작업을 견뎌냅니다. 나일론 슬리브는 부식에 강하고 -20°C ~ +80°C의 온도를 처리하므로 더 이상 자주 윤활유를 점검할 필요가 없습니다. 그러면 유지 비용이 크게 절감됩니다.

인증된 품질 및 전체 모델 범위

TGL 커플링은 ISO 9001 인증을 받았으며 중국의 Raydafon에서 제조되었습니다. TGL1부터 TGL12까지 모든 모델에서 사용할 수 있으며 야금 및 섬유와 같은 산업에 사용됩니다. 맞춤형 보어 크기와 토크 등급이 제공됩니다. 섬유제조업체 입장에서도 유력한 선택이다.유지 관리가 덜 필요한 섬유 기계용 드럼형 기어 커플링— 가동 중지 시간이 줄어들고 생산성이 향상되며 비용을 절감하지 않는 솔루션입니다.

토크 범위10 – 2500N·m

보어 직경14 – 125mm

각도 정렬 불량최대 1.5°

온도 범위-20°C ~ +80°C

모델TGL1 – TGL12

인증ISO 9001

슬리브 재질고강도 나일론

허브 재질강철

제품 사양

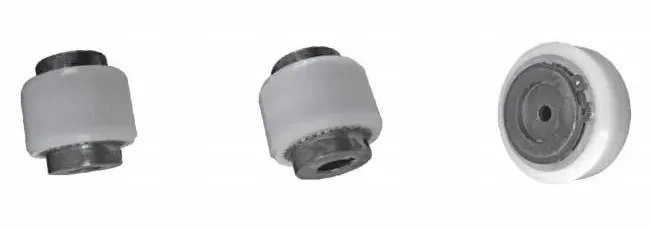

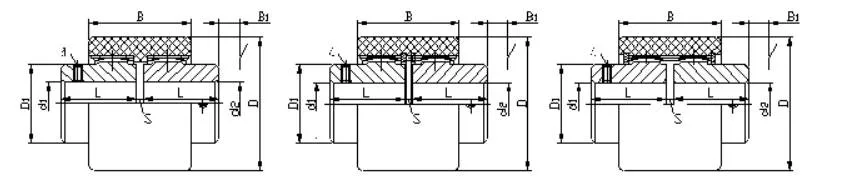

TGL 드럼 모양 기어 커플링 - 주요 치수 및 성능
유형	D	주요 크기			S	축 구멍 직경 d1, d2(mm)	축 구멍 길이 L(mm)	공칭 토크(N·m)	회전 속도(rpm)	회전관성(Kg·m²)			단위중량(Kg)			제한된 보상
유형	D	A	B	C/m	S	축 구멍 직경 d1, d2(mm)	축 구멍 길이 L(mm)	공칭 토크(N·m)	회전 속도(rpm)	A	B	C/m	A	B	C/m	방사형(mm)	축방향(mm)	각도(°)
TGL1	40	-	38	-	4	6.7	16	10	10000	0.0003	-	-	0.20	-	-	0.3	±1	±1
						8.9	20
						10.11	22
						12.14	27
TGL2	48	-	38	-	4	8.9	20	16	9000	0.00006	-	-	0.278	-	-	0.3	±1	±1
						10.11	22
						12.14	27
						16.18.19	30
TGL3	56	58	42	52	4	10.11	22	31.5	8500	0.00012	0.00015	-	0.428	0.533	-	0.4	±1	±1
						12.14	27
						16.18.19	30
						20.22.24	38
TGL4	66	70	46	56	4	12.14	27	45	8000	0.00033	0.0004	-	0.815	0.869	-	0.4	±1	±1
						16.18.19	30
						20.22.24	38
						25.28	44
TGL5	75	85	48	58	4	14	27	63	7500	0.0007	0.0008	-	1.39	1.52	-	0.4	±1	±1
						16.18.19	30
						20.22.24	38
						25.28	44
						30.32	60
TGL6	82	90	48	58	4	16.18.19	30	80	6700	0.0012	0.0015	-	2.02	2.15	-	0.4	±1	±1
						20.22.24	38
						25.28	44
						30.32.35.38	60
TGL7	92	100	50	60	4	20.22.24	38	100	6000	0.0024	0.0027	-	3.01	3.14	-	0.4	±1	±1
						25.28	44
						30.32.35.38	60
						40.42	84
TGL8	100	100	50	60	4	22.24	38	140	5600	0.0037	0.0039	-	4.06	4.18	-	0.4	±1	±1
						25.28	44
						30.32.35.38	60
						40.42.45.48	84
TGL9	140	140	72	85	4	30.32.35.38	60	355	4000	0.0155	0.0166	-	8.25	8.51	-	0.6	±1	±1
						40.42.45.48	84
						50.55.56	107
						60.63.65.70	107
TGL10	175	175	95	95	6	40.42.45.48	84	710	3150	0.052	0.0535	-	16.92	17.10	-	0.7	±1	±1
						50.55.56	107
						60.63.65.70	107
						80.85	132
TGL11	210	210	102	102	8	40.42.45.48	84	1250	3000	0.145	0.165	-	34.26	34.56	-	0.8	±1	±1
						60.63.65.70	107
						80.85.90.95	132
						100.110	167
TGL12	270	270	135	135	10	60.63.65.70	107	2500	2120	0.4674	0.4731	-	66.42	66.86	-	1.1	±1	±1
						80.85.90.95	132
						100.110	167
						120.125	184
						130.140.150	184

핵심 장점

산업용 변속기 분야에서 Raydafon의 핵심 제품인 TGL 드럼 기어 커플링은 효율적이고 안정적인 기계적 동력 전달 문제를 해결하도록 설계되었습니다. 유연한 적응성, 구조적 강도 및 전송 정밀도를 결합하여 현대 산업 환경의 까다로운 요구 사항을 처리합니다.

높은 토크 전달 능력

TGL 드럼 기어 커플링의 가장 눈에 띄는 장점은 뛰어난 토크 전달 능력입니다. 이것고토크 드럼 기어 커플링극도로 무거운 부하에서도 효율적인 전송을 유지합니다. 이는 야금 산업의 철강 압연 장비 및 광산업의 파쇄기와 같이 높은 전력 수요와 지속적인 작동에 대한 엄격한 요구 사항을 가진 중장비에 적합합니다.

높은 오정렬 보상

또 다른 주요 특징은 설치 오정렬에 대한 적응성입니다. TGL 구조는 각도, 평행 및 축 정렬 불량을 유연하게 수용합니다. 이는 연결된 장비 구성 요소에 대한 스트레스를 줄이고 장기간 작동 시 마모를 최소화합니다. 팬이나 펌프와 같은 고속 회전 장비의 전송 시스템에 특히 유용합니다.

가혹한 환경에서의 내구성

TGL 드럼 기어 커플링은 내구성이 뛰어납니다. Raydafon은 고강도, 내식성 재료와 정밀 가공을 사용하여산업용 등급의 내구성이 뛰어난 드럼 기어 커플링. 고온, 높은 먼지 수준에서도 드럼 기어 허브와 같은 핵심 구성 요소는 안정적인 성능을 유지합니다. 이는 서비스 수명을 연장하고 유지 관리 비용을 줄입니다.

쉬운 설치 및 낮은 유지 관리

모듈형 설계로 간단하고 효율적인 조립 및 분해가 가능합니다. 통합 윤활 시스템은 일상적인 유지 관리를 최소화하여 실용적인 예입니다.유지 관리가 적은 드럼 기어 커플링. 이러한 장점은 에너지 부문의 제조 및 발전기 세트 지원의 생산 라인 전송 전반에 걸쳐 운영 효율성을 향상시킵니다.

전반적인 가치

높은 토크 전달, 높은 오정렬 보상, 강력한 환경 적응성, 편리한 작동 및 유지 관리 기능을 갖춘 TGL 드럼 기어 커플링은 광범위한 시나리오를 위한 강력한 전달 도구로, 사용자가 장비 신뢰성을 향상하고 생산 효율성을 향상시키는 데 도움이 됩니다.

응용 시나리오

TGL 드럼형 기어 커플링은 산업용 변속기 시스템에서 적응성이 뛰어난 "파워 브릿지"입니다. 안정적인 토크 전달과 장비 작동 중 발생하는 정렬 불량 문제를 유연하게 해결하는 것이 핵심 가치입니다. 견고한 구조 설계로 이 제품은유연한 드럼 모양의 기어 커플링지속적인 부하 조건에서 효율적인 전송을 유지합니다.

광업 및 야금

장비가 극도로 높은 토크로 작동하는 고부하 부문에서 TGL 커플링은 분쇄기와 볼밀의 샤프트 시스템을 연결합니다. 동력을 안정적으로 전달하고 축 정렬 불량으로 인한 충격을 완화하여 장비 고장의 위험을 줄입니다.

화학 및 석유화학

펌프와 압축기에 널리 적용되는 이 제품은부식 방지 유연한 기어 커플 링충격 하중을 흡수하고 중간 온도 변화로 인한 샤프트 시스템의 열팽창을 보상합니다.

컨베이어 시스템

벨트 및 체인 컨베이어에서 TGL 커플링은 고르지 않은 재료 축적과 약간의 프레임 변형으로 인한 샤프트 정렬 불량을 처리하여 컨베이어 드럼에 안정적인 동력 전달을 보장합니다.

신에너지 부문

태양광 추적 시스템과 소형 풍력 터빈에서 이는정밀 조정 가능한 드럼형 기어 커플링사소한 정렬 불량을 수정하고 간헐적인 토크 변동에 적응합니다.

섬유 및 종이

자동차 조립 라인의 컨베이어 롤러부터 제지기 전송 시스템에 이르기까지 TGL 커플링은 다양한 산업 분야의 맞춤형 전송 요구 사항에 맞춰 조정됩니다.

오일 펌프

오일 펌프는 진동하며 정렬 간격이 작은 경우가 많습니다. 이것오일 펌프용 드럼 기어 커플링이를 부드럽게 하고 오일 시스템이 안정적으로 작동하도록 유지합니다.

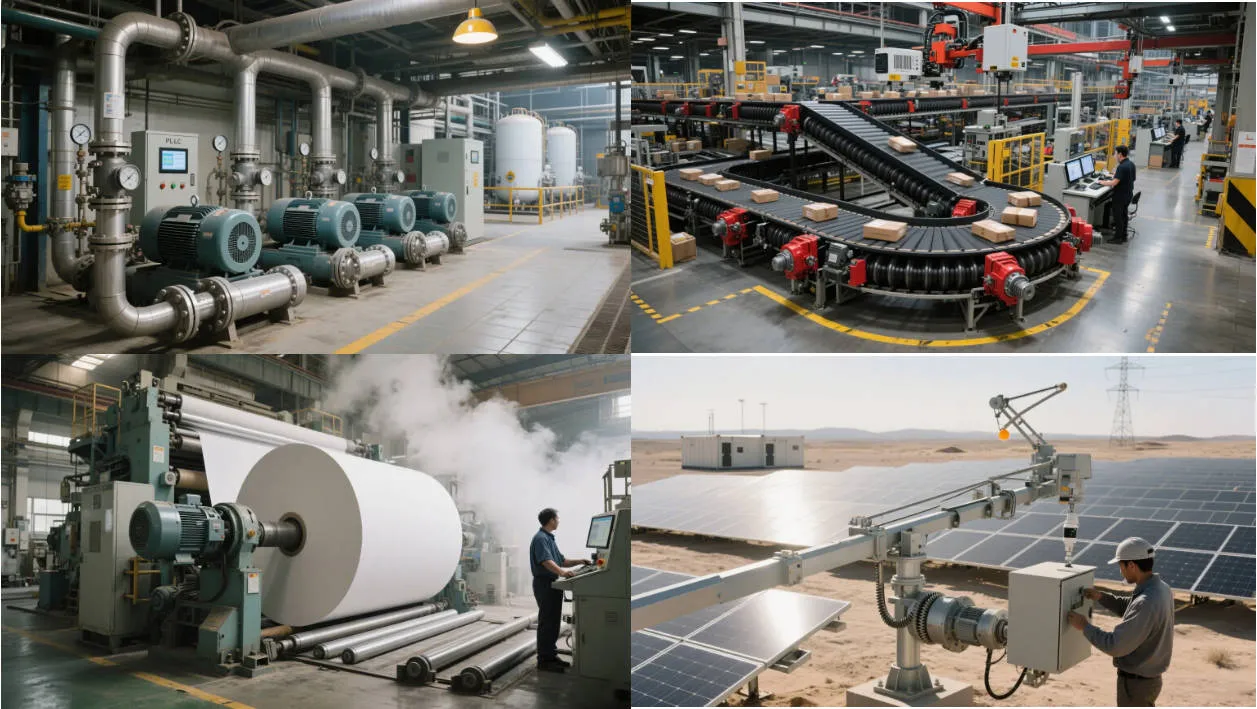

TGL Drum Shape Gear Coupling Application
