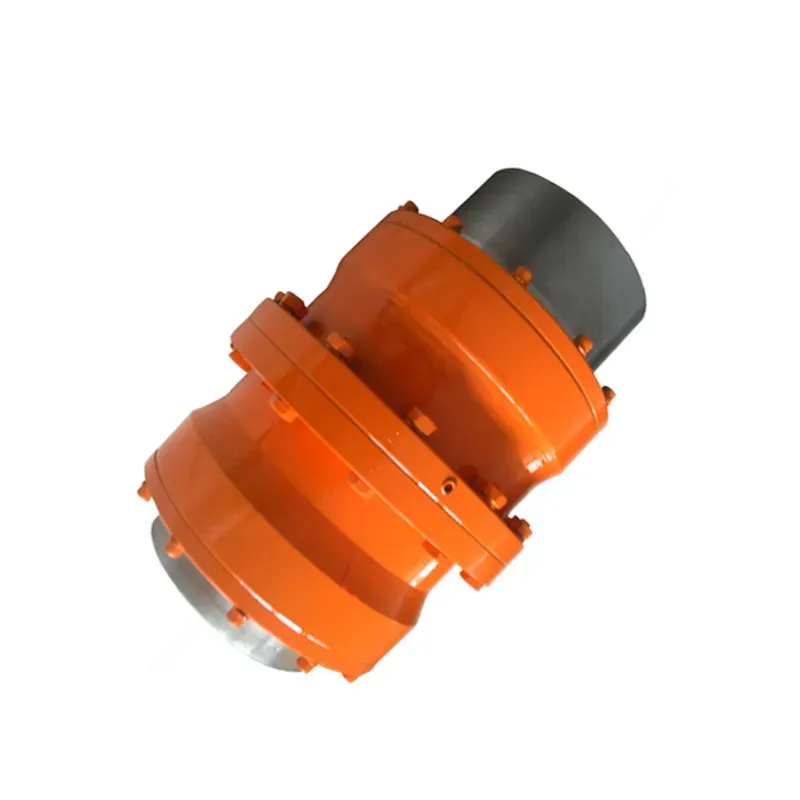

GIGL 드럼형 기어 커플링 교체

중부하 산업용 변속기용 GIGL 드럼형 기어 커플링

철강 압연 스탠드, 시멘트 공장 파쇄기 또는 광산 컨베이어와 같은 중장비에 높은 토크에도 물러나지 않는 커플링이 필요한 경우 Raydafon의 교체품GIGL 드럼 모양 기어 커플링정확한 작업을 위해 만들어졌습니다.

실제 사용을 위해 제작된 드럼 모양의 이빨

무엇이 이것을 만드는가?드럼 기어 커플링눈에 띄나요? 드럼 모양의 이빨입니다. 그들은 단지 전력을 전달하는 것이 아니라 실제 사용의 혼란을 처리합니다. 최대 토크는 2000kN·m에 도달하고 보어 크기는 50mm~400mm이며 각도 정렬 불량은 최대 1.5도입니다. 게다가 일반 커플링을 빠르게 마모시키는 축방향 및 반경방향 이동을 보상합니다.

정밀 연삭 인벌류트 톱니가 있는 42CrMo 강철

Raydafon은 42CrMo 고강도 강철로 제작한 다음 인벌류트 기어 톱니를 정밀하게 연마하므로 동력이 원활하게 흐르고 마모가 낮게 유지됩니다. 찾는 바이어들의 필수품이에요산업용 애플리케이션을 위한 고토크 기어 커플링; 기계를 세게 밀어도 계속 작동합니다.

ISO 9001 인증 및 유지 관리 친화적

이 커플링은 견고할 뿐만 아니라 유지 관리 측면에서도 스마트합니다. ISO 9001 인증을 받았습니다. 기어 메시는 윤활 처리되어 먼지가 많은 광산이나 무더운 시멘트 공장에서도 진동을 줄이고 서비스 수명을 연장합니다. 구조가 콤팩트하므로 압연기나 컨베이어 드라이브에 설치해도 큰 프로젝트가 되지 않습니다. 그렇기 때문에 최고의 선택입니다.내구성이 뛰어난 드럼 기어 커플링광산 장비용 맞춤형 기어 커플링에 선호되는 선택입니다. 크기와 표면 처리를 귀하의 설정에 맞게 조정할 수 있습니다.

중국의 경쟁력 있는 공장 가격

Raydafon의 공장은 중국에 있으므로 좋은 품질과 합리적인 가격의 균형을 맞추고 있습니다. 우리는 모든 것에 맞는 단일 부품을 판매하지 않습니다. 우리는 귀하의 기계에 적합한 커플링을 얻기 위해 귀하와 협력합니다. 가동 중지 시간 감소, 효율성 향상, 중장비 이동을 유지하는 커플링.

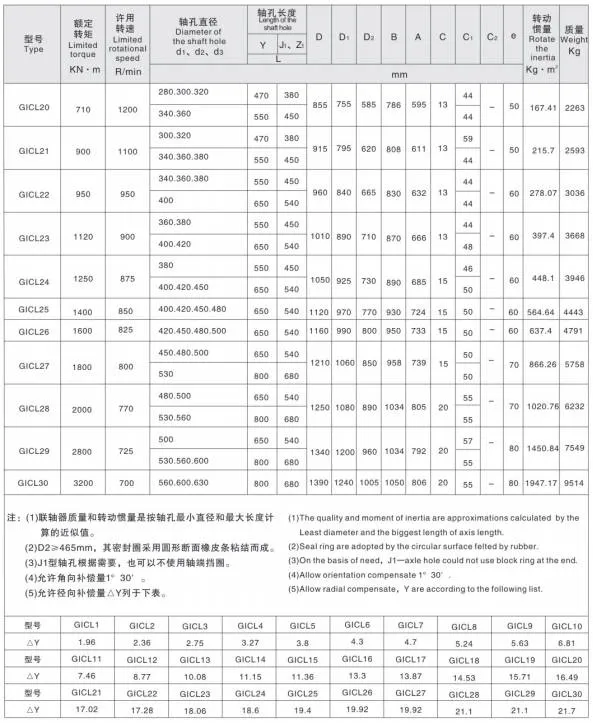

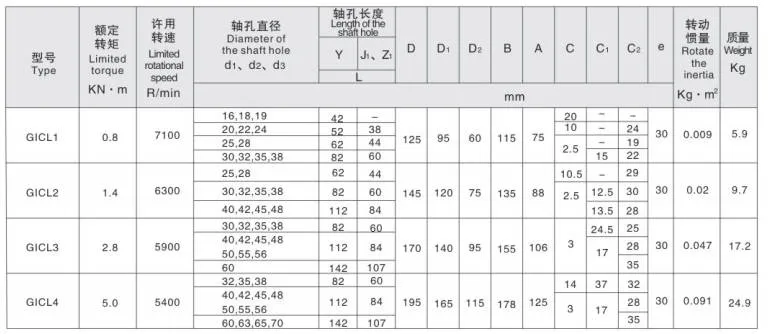

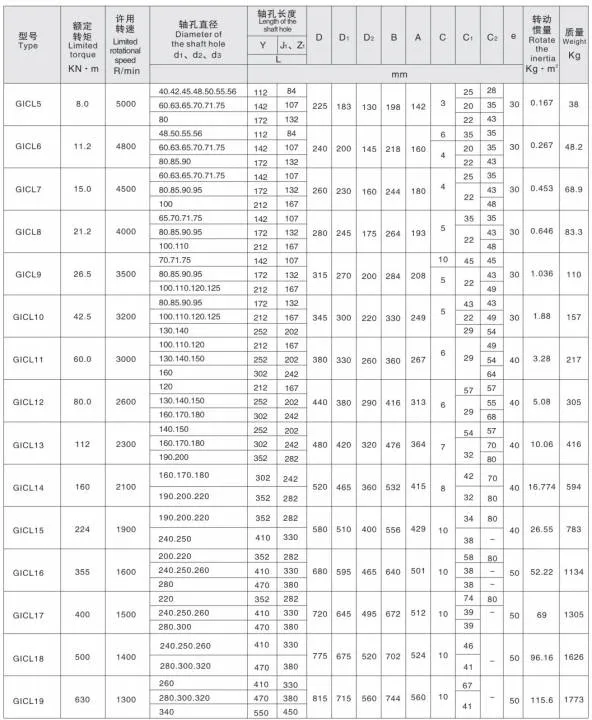

제품 사양

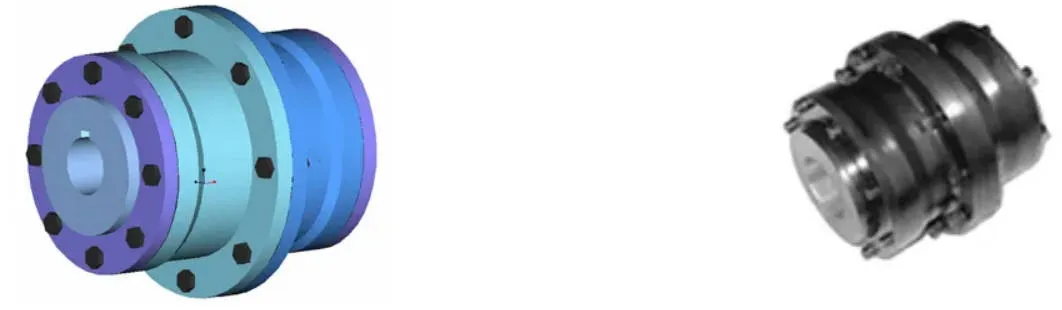

제품특징

GIGL 드럼 모양 기어 커플링은 유연한 기어 커플링 시스템의 고성능 옵션으로, 안정적인 동력 전달이 타협 불가능한 거친 산업 시나리오에 맞춰 제작되었습니다.

직선형 커플링보다 부하 용량이 15~20% 더 높음

이것이 발전하는 이유드럼 모양의 기어 커플링최고의 선택은 높은 토크 전달을 그대로 유지하면서 각도 정렬 불량을 효과적으로 처리하는 능력입니다. 직선 톱니 기어 커플링과 비교하여 GIGL 모델은 동일한 내부 슬리브 외경 및 최대 커플링 외경 조건에서 하중 허용 오차가 평균 15~20% 향상됩니다. 따라서 부하가 높은 GIGL 애플리케이션에 적합합니다.

각도 변위 최대 1°30'

가장 큰 장점 중 하나는 향상된 각도 변위 보상입니다. 반경 방향 변위가 0일 때 직선 톱니 기어 커플링은 1°만 처리하지만 GIGL 드럼 모양 기어 커플링은 최대 1°30'까지 단계적으로 진행하여 50% 개선되었습니다. 이는 다음과 같은 저속, 고부하 환경에 이상적입니다.광업 및 야금 기계, 여기서 오정렬 공차는 게임 체인저입니다.

최적화된 치아 접촉, 낮은 소음, 길어진 유지 관리 간격

드럼 모양의 치아 표면은 내부 치아와 외부 치아 사이의 접촉을 향상시킵니다. 각도 변위 중 모서리 압착 및 톱니 끝의 응력 집중과 같은 직선형 톱니 커플링과 관련된 일반적인 문제를 해결합니다. 동시에 마찰과 마모를 줄이고 소음을 낮추며 유지 관리 간격을 연장합니다. 외부 톱니 슬리브의 플레어 모양으로 인해 유지 관리 팀이 조립 및 분해를 더 쉽게 할 수 있습니다.

99.7% 전송 효율

전송 효율 측면에서 GIGL 드럼형 기어 커플링은 99.7%에 달합니다. 이는 제조 분야의 컨베이어 시스템부터 건설 중장비에 이르기까지 산업용 기어 커플링 용도에 대한 신뢰성을 나타내는 수치입니다. 외부 톱니 슬리브는 부드러운 맞물림을 위해 드럼 모양의 톱니를 사용하며, 무거운 하중을 지탱하기 위해 중간 정도의 단단한 톱니 표면을 갖춘 고품질 강철로 제작되었습니다. 선택적 치면 경화(HRC ≥ 56)로 내구성이 더욱 향상됩니다. 가벼운 디자인으로 회전 관성을 낮게 유지하므로 속도와 정밀도가 중요한 장비에 이상적입니다.

안정적인 윤활, 밀봉 및 호환성

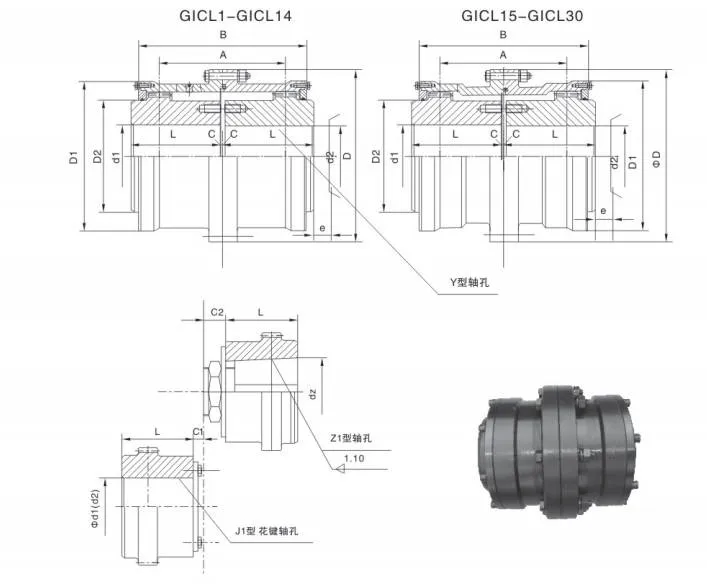

GIGL 드럼형 기어 커플링을 장기간 잘 작동할 수 있도록 서비스 수명을 연장하고 유지 관리를 단순화하는 안정적인 윤활 구조와 씰이 장착되어 있습니다. 대칭형 디자인으로 뛰어난 호환성을 보장하므로 부품 교체가 간단합니다. 주변 속도가 36m/s를 초과하는 고속 작업의 경우 동적 밸런싱을 통해 진동을 방지하고 안정적인 성능을 보장합니다. 샤프트 구멍 구성은 다양한 연결 요구 사항에 맞게 Y, Z1 및 J1 유형을 결합하여 유연성을 제공합니다.

드럼 모양 기어 커플링의 전체 범위

믿을 수 있는 레이다폰(Raydafon)기어 커플링 제조업체, GICL, GIICL, GICLZ, GIICLZ 및 NGCL 변형을 포함하여 GIGL을 넘어 다양한 드럼 모양 기어 커플링을 생산합니다. 모두 엄격한 산업 표준을 충족하여 품질을 보장합니다.

소형, 강성-유연성, 낮은 유지보수

이 Rigid-Flexible 커플링은 컴팩트한 구조, 작은 회전 반경, 높은 부하 용량, 최고 수준의 효율성, 낮은 소음, 긴 유지 관리 주기 등 많은 이점을 제공합니다. 특히 야금(압연기), 광업(분쇄기), 리프팅 및 운송(크레인)은 물론 석유, 화학 및 일반 기계 샤프트 변속기의 저속, 중부하 작업 조건에 매우 적합합니다.

애플리케이션 노트

높은 강성과 탄력성이 없는 유연성으로 인해 진동 감쇠, 완충 또는 극히 엄격한 샤프트 정렬이 필요한 기계(예: 작은 진동이라도 성능에 영향을 미칠 수 있는 정밀 장비)에는 권장되지 않습니다.

응용 시나리오

GIGL 드럼형 기어 커플링은 높은 토크, 오정렬 허용 오차 및 내구성이 중요한 중공업 분야에서 널리 사용됩니다.

Raydafon에서 구매해야 하는 이유

Raydafon은 중국에 본사를 둔 회사입니다.기어 커플링 공급업체기계식 변속기 부품 분야에서 10년 이상의 경험을 보유하고 있습니다. 우리는 좋은 품질과 경쟁력 있는 공장 가격의 균형을 유지하며 모든 부품에 적용되는 일률적인 부품을 판매하지 않습니다. 우리는 귀하의 기계에 적합한 커플링을 맞추기 위해 귀하와 협력합니다.

맞춤형 크기 및 표면 처리

특정 보어 크기, 톱니 표면 경화(HRC ≥ 56) 또는 맞춤형 샤프트 구멍 구성이 필요합니까? 우리는 귀하의 정확한 설정에 맞게 크기와 표면 처리를 맞춤화합니다.

빠른 배송 및 기술 지원

표준 모델은 신속하게 배송되며 당사 엔지니어링 팀은 요청 시 설치 및 시운전 지침을 제공합니다. 가동 중지 시간 감소, 효율성 향상, 중장비 이동을 유지하는 커플링.
