중장비용 유압 실린더 제조업체

레이다폰 유압 실린더

굴착기, 수확기, 트랙터 및 맞춤형 기계용 유압 실린더 제조업체

레이다폰건설 기계, 농업 장비, 산업 기계 및 기타 유압 응용 분야용 유압 실린더를 제작합니다. 우리는 보어 직경, 로드 직경, 스트로크 길이, 장착 유형, 작동 압력 및 작동 조건을 기반으로 표준 및 완전 맞춤형 실린더를 공급합니다.

모든 실린더는 확인된 도면, 샘플 또는 주요 치수에 따라 생산됩니다. 생산 과정에서는 실린더의 수명을 한 시즌 또는 10년 동안 유지하는지 결정하는 세 가지 요소인 치수 정확도, 밀봉 성능 및 반복적인 유압 부하 하에서의 안정적인 작동에 중점을 둡니다.

hydraulic cylinders
01

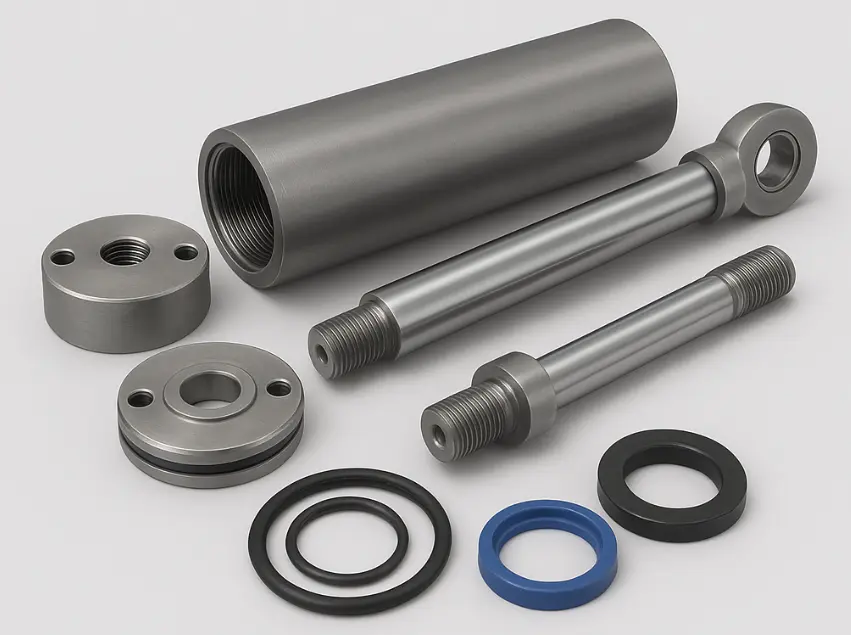

유압실린더 구조 및 주요부품

유압 실린더는 유압을 선형 기계적 움직임으로 변환합니다. 성능은 핵심 구성 요소가 서로 얼마나 정확하게 일치하는지에 따라 달라집니다.

  • 실린더 배럴— 유압 오일용 압력 챔버를 형성하고 피스톤 어셈블리를 안내합니다.
  • 피스톤— 유압을 선형 힘으로 변환합니다.
  • 피스톤 로드— 실린더 힘을 기계 메커니즘으로 전달합니다.
  • 엔드 커버— 실린더 구조를 함께 고정하면서 내부 부품을 지지하고 위치를 지정합니다.
  • 물개- 오일 누출을 방지하고 실린더 외부의 오염을 방지합니다.
  • 장착 부품— 설치에 맞게 선택된 플랜지, 트러니언, U자형 갈고리, 구형 조인트 및 기타 연결부.
Hydraulic Cylinder Construction and Main Parts
02

주문 전 유압 실린더 측정 방법

정확한 측정은 직접 교체와 반품 배송의 차이입니다. 실린더를 제거하기 전에 장비를 끄고 유압을 해제한 후 실린더와 연결 부위를 청소하십시오. 전체적으로 교정된 측정 도구를 사용하십시오.

How to Measure Hydraulic Cylinder

우리에게 먼저 필요한 5가지 차원

  • 보어 직경- 마모 변화를 확인하기 위해 두 개 이상의 위치에서 측정된 배럴의 내부 직경.
  • 로드 직경- 깨끗하고 마모되지 않은 부분에서 다양한 방향에서 측정된 피스톤 로드 직경.
  • 스트로크 길이- 완전히 접힌 위치와 완전히 펼쳐진 위치 사이의 거리.
  • 전체 길이- 명시된 기준 위치에서의 실린더 길이, 일반적으로 수축됨.
  • 장착 유형— 플랜지, 트러니언, 클레비스 또는 구형 장착 등 양쪽 끝의 연결을 확인합니다.
선택 01 부하 및 압력

필요한 작동 압력, 추력 또는 당기는 힘, 듀티 사이클.

선택 02 기하학

보어, 로드, 스트로크, 장착 치수 및 연결 유형.

선택 03 작동 조건

유압유 종류, 작동 온도, 작업 환경, 이동 빈도.

03

유압 실린더 응용

레이다폰 유압 실린더는 실제 현장 조건에서 매일 제어된 선형 운동과 안정적인 리프팅 힘이 필요한 장비를 위해 제작되었습니다.

굴삭기 및 로더 불도저 및 토공 트랙터 및 도구 콤바인 및 쌀 수확기 유압 프레스 자재 취급 장비 생산 및 자동화 기계 광업 및 중장비 특수 목적 맞춤형 기계
04

레이다폰을 유압 실린더 공급업체로 선택해야 하는 이유

도면, 샘플 및 작동 조건을 중심으로 제작됨

카탈로그 부품을 기계에 강제로 적용하는 대신 실린더의 실제 작동 조건에서 시작하여 적합한 사양으로 다시 작업합니다.

  • 표준 및 사용자 정의 옵션- 표준 사양이나 고객 도면 및 샘플에 따라 생산된 실린더.
  • 애플리케이션 기반 선택- 실제 작업 조건과 일치하는 보어, 로드, 스트로크, 장착 및 밀봉 사양.
  • 씰링 성능 중점— 첫 번째 조립뿐만 아니라 반복적인 사이클링 전반에 걸쳐 오일 누출을 제어하기 위해 선택된 밀봉 구성입니다.
  • 부하 유연성- 압력, 하중, 스트로크 및 작동 주파수에 따라 선택된 설계.
  • 원스톱 파워트레인 공급— Raydafon도 공급합니다농업용 기어박스, 유성 기어박스그리고PTO 샤프트, 따라서 여러 구동계와 유압 구성요소를 하나의 공급업체에서 얻을 수 있습니다.

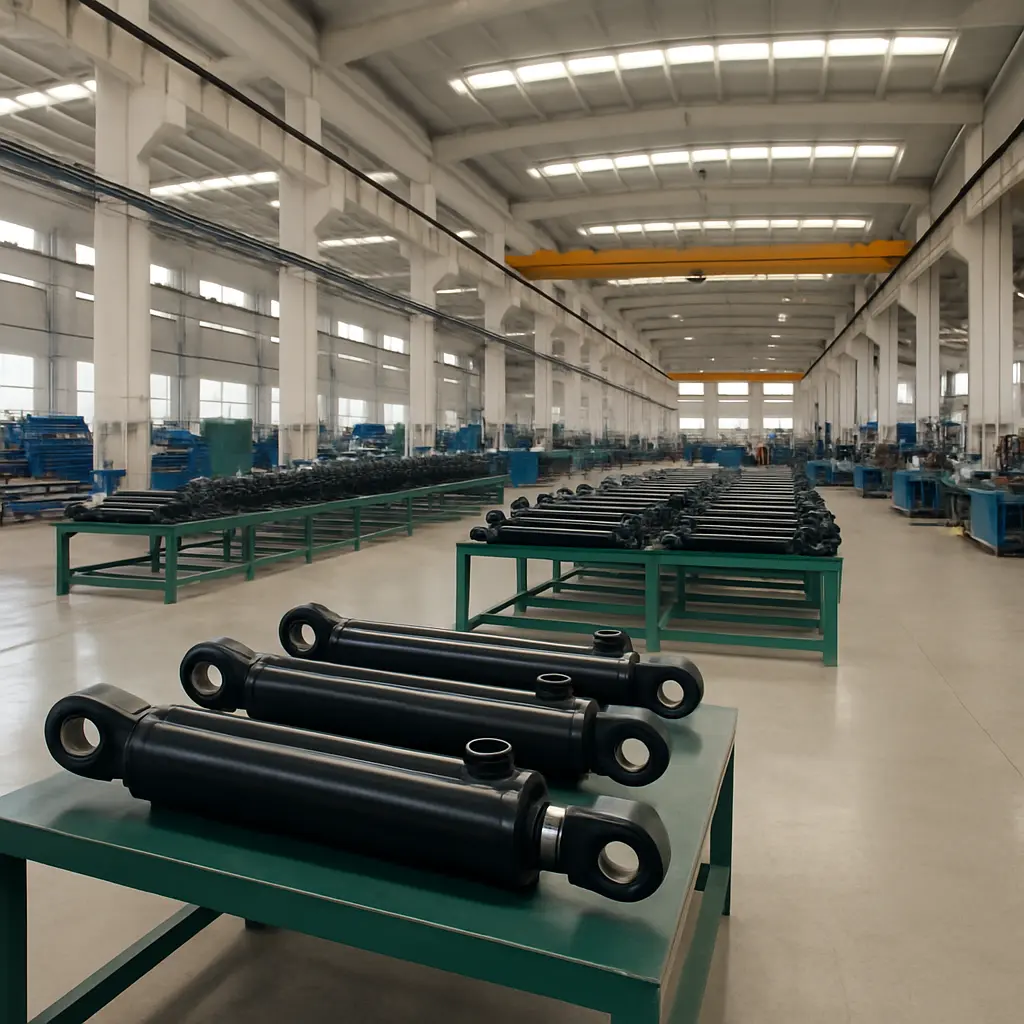

Raydafon factory

유압 실린더 사양 요청

기존 실린더를 교체하거나 새로운 기계를 개발하시나요? 도면, 샘플, 부품 번호 또는 주요 치수를 보내십시오. Raydafon은 생산이 시작되기 전에 요구 사항을 검토하고 적절한 실린더 구성, 장착 치수 및 사양을 확인합니다.

View as

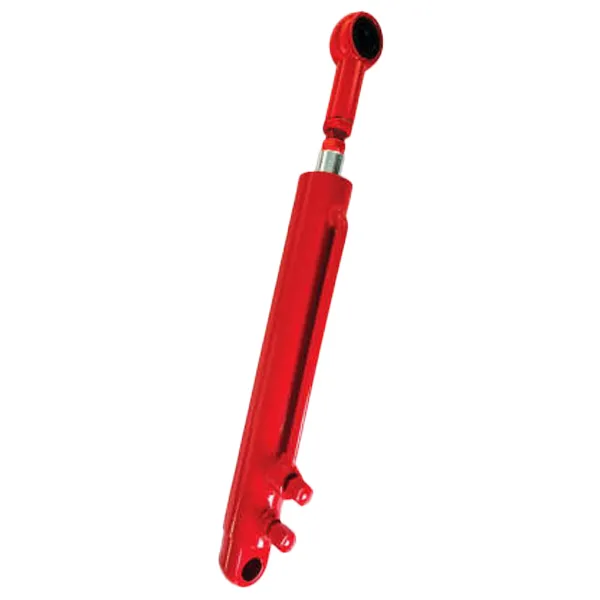

EP-YD40-245-D5 Harvester 유압 실린더

EP-YD40-245-D5 Harvester 유압 실린더

중국 제조업체이자 공급 업체 인 Raydafon은 EP-YD40-245-D5 Harvester 유압 실린더 사내에서 제조합니다. 옥수수 및 대두 수확기의 컨베이어 시스템을 높이고 낮추는 데 필수적입니다. 40mm 구멍과 245mm 스트로크로 16mpa의 압력을 견딜 수 있습니다. 크롬 도금 피스톤로드는 마모에 저항하고 매끄러운 강철 배럴은 내구성이 뛰어납니다. 씰은 오일 저항력이며 누출 방지입니다. 우리는 생산에서 선적까지 엄격한 검사를 유지하며 가격은 합리적입니다. 부드러운 수확기 운영을 즐기십시오!

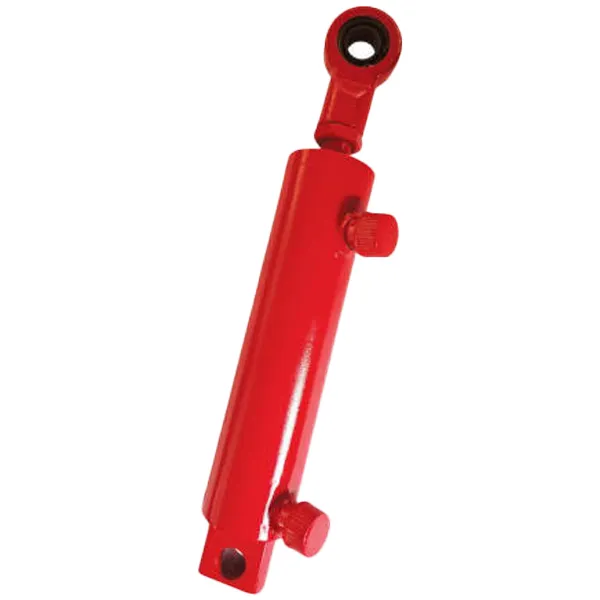

EP-YS50E-001 수확기 조향 유압 실린더

EP-YS50E-001 수확기 조향 유압 실린더

중국 제조업체이자 공급업체인 Raydafon은 특히 조향용 EP-YS50E-001 수확기 유압 실린더 조향 유압 실린더를 생산합니다. 이는 밭에서 밀과 쌀 수확기를 돌리고 조종하는 데 필수적입니다. 50mm 보어와 153mm 스트로크로 20MPa의 압력을 견딜 수 있습니다. 크롬 도금 피스톤 로드는 마모에 강하고, 실린더 배럴은 내구성이 뛰어난 이음매 없는 강철로 만들어졌습니다. 씰은 내유성 및 누출 방지 기능이 있습니다. 우리는 신중하게 생산을 모니터링하고 적절한 가격을 책정합니다. 부드러운 수확기 조종을 위해 이것을 사용하십시오!

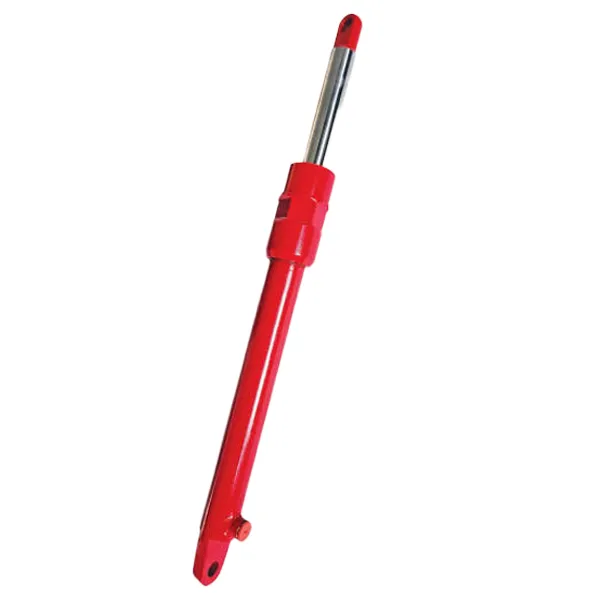

EP-YD40-270 Harvester 유압 실린더 절단 플랫폼 실린더

EP-YD40-270 Harvester 유압 실린더 절단 플랫폼 실린더

중국 제조업체이자 공급 업체 인 Raydafon은 EP-YD40-270 Harvester 유압 실린더 절단 플랫폼 실린더 사내를 제조합니다. 이 실린더는 헤더에 사용됩니다. 40mm 구멍, 270mm 스트로크가 있으며 18mpa의 압력을 견딜 수 있습니다. 피스톤로드는 내마모성을 위해 크롬 도금이며, 실린더 배럴은 내구성이 높은 강철로 만들어집니다. 씰은 오일 내성 및 누출 방지입니다. 우리는 생산 및 배송 프로세스를 신중하게 모니터링하며 합리적인 가격을 제공합니다. 수확기 헤더를위한 신뢰할 수있는 동반자입니다!

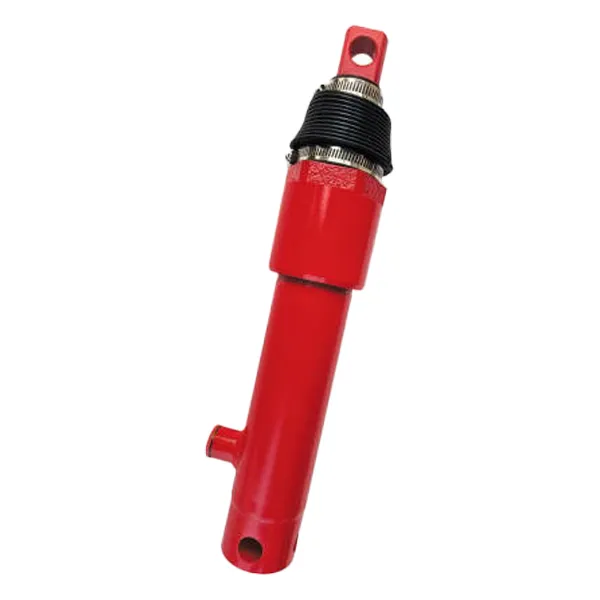

EP-HH-YG45*220 Harvester 유압 실린더

EP-HH-YG45*220 Harvester 유압 실린더

중국 제조업체이자 공급 업체 인 Raydafon은 우리 공장에서 EP-HH-YG45*220 Harvester 유압 실린더를 생산합니다. 이 실린더는 일반적으로 수확 시스템의 리프팅 및 하강 시스템에 사용됩니다. 45mm 구멍, 220mm 스트로크가 있으며 최대 16mpa의 압력을 견딜 수 있습니다. 크롬 도금 피스톤로드는 마모에 저항하고 실린더 배럴은 내구성이 높은 강철로 만들어집니다. 씰은 오일 저항력이며 사실상 누출 방지입니다. 우리는 생산에서 배송까지 품질을 신중하게 모니터링하며 가격은 합리적입니다. 이 유압 성분을 수확기에 추가하면 원활하게 작동합니다!

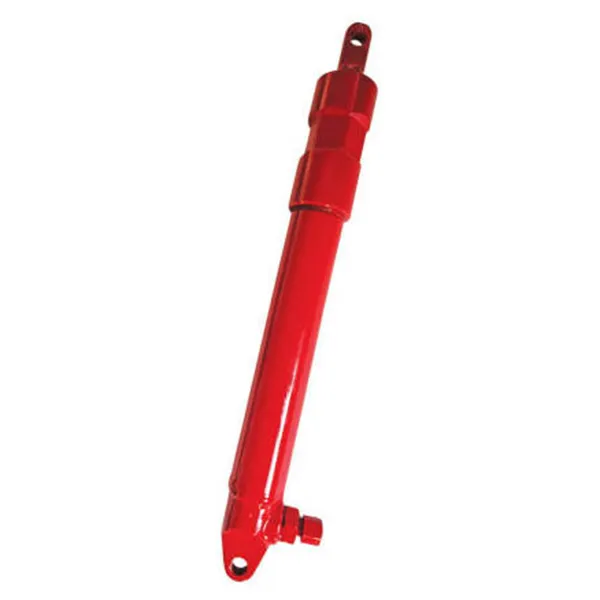

EP-YD25-001A 수확 유압 실린더 리드 휠 실린더

EP-YD25-001A 수확 유압 실린더 리드 휠 실린더

중국 제조업체이자 공급 업체 인 Raydafon은 EP-YD25-001A Harvester 유압 실린더 리드 휠 실린더 사내, 특히 릴에 사용하기 위해 제조합니다. 25mm 구멍, 235mm 스트로크가 있으며 12mpa의 압력을 견딜 수 있습니다. 크롬 도금 피스톤로드는 마모에 저항하고 실린더 배럴은 내구성이 높은 강철로 만들어집니다. 씰은 오일 내성 및 누출 방지입니다. 우리는 생산을 신중하게 모니터링하고 합리적인 가격을 보장합니다. Harvester Reels를위한 신뢰할 수 있고 신뢰할 수있는 유압 실린더입니다!

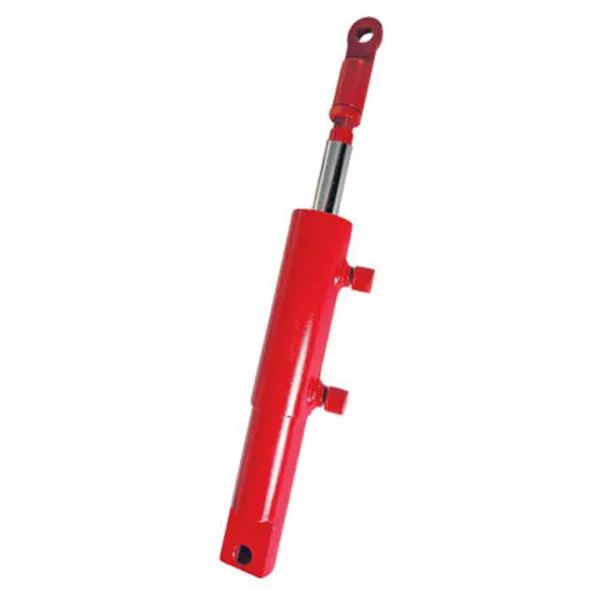

EP-ISS40F Harvester 유압 실린더 무한 가변 속도 실린더

EP-ISS40F Harvester 유압 실린더 무한 가변 속도 실린더

중국 제조업체이자 공급 업체 인 Raydafon은 EP-ISS40F Harvester 유압 실린더를 수확기 전송 시스템을위한 연속 가변 변속기 (CVT)와 함께 무한 가변 속도 실린더를 제조합니다. 40mm 보어와 65mm 스트로크로 18mpa 작동 압력을 견딜 수 있습니다. 피스톤로드는 마모 보호를 위해 크롬 도금이며, 실린더 배럴은 고강도 매끄러운 강철로 만들어지며 씰은 오일에 강력하고 연령에 저항하여 누출 방지 작동을 보장합니다. 생산에서 검사까지 엄격한 품질 관리를 통해 합리적인 가격을 제공합니다. 수확기에 신뢰할 수있는 CVT 구성 요소를 추가하면 원활하게 작동합니다!
중국의 신뢰할 수있는 유압 실린더 제조업체 및 공급 업체로서 당사 제품은 CE 인증을 통과했습니다. 양질의 제품을 구매하려면 저희에게 연락하십시오.
