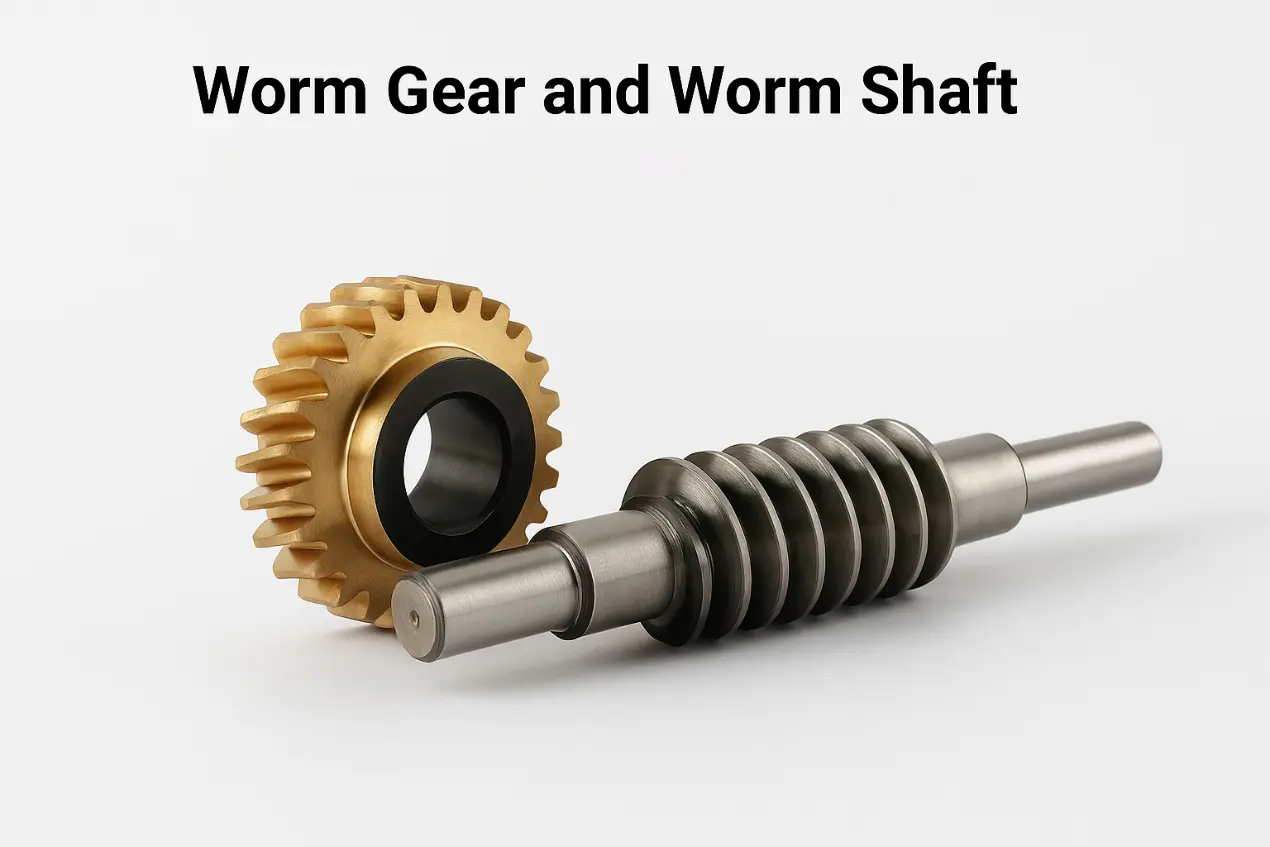

웜 기어 및 웜 샤프트

고성능 웜 기어 및 웜 샤프트를 구매하려면Raydafon중국의 숙련 된 제조업체 및 공장으로서 신뢰할 수있는 선택입니다. 지역 산업 체인의 장점에 의존하여, 우리는 소스의 비용을 통제하고, 품질을 보장하면서 합리적인 범위 내에서 가격을 유지하며, 기술 공급 업체로서 고객에게 정확하고 내구성이 뛰어나며 효율적인 웜 기어 변속기 솔루션을 제공하기 위해 노력하고 있습니다.

제품 구조의 관점에서, 웜 기어 및 웜 샤프트에는 자체 잠금 기능이있을뿐만 아니라 반전을 방지 해야하는 리프팅 시스템과 같은 장비에 적합 할뿐만 아니라 광범위한 변속기 비율을 가지며 제한된 공간에서 광범위한 감소를 달성 할 수 있습니다. 우리는 표준 모델에 1 ~ 10 mm의 계수와 1 ~ 4의 헤드 번호를 제공합니다. 동시에, 우리는 그리기 사용자 정의 및 비표준 개발을 허용합니다. 선택적 이중 선도 구조는 0 백래시 위치를 달성 할 수 있으며 정확도는 ± 15 아크 초 안에 제어됩니다. 로봇 조인트, 고급 테스트 플랫폼 및 군사 및 항공 우주 장비와 같은 매우 높은 변속기 정확도 요구 사항이있는 응용 분야에서 널리 사용됩니다.

처리 기술 측면에서 Raydafon은 ISO 9001 품질 시스템을 엄격히 구현하고 전체 프로세스는 빈 주조, 웜 호빙, 열 처리, 거울 연마 및 3 개의 좌표 탐지를 포함합니다. 웜 기어 링 런아웃은 0.02mm 이내에 제어되며 웜 리드 오차는 ≤0.01mm이므로 큰 치아 표면 접촉 면적과 높은 메시 효율을 보장합니다. 실제 테스트 전송 효율은 92%에 도달 할 수 있습니다. 동시에, 독립 오일 탱크 설계는 서비스 수명을 8000 시간 이상 연장합니다.

Raydafon을 선택합니다웜 기어 및 웜 샤프트자신감과 함께 사용할 수있는 변속기 구성 요소 세트를 선택하는 것을 의미합니다. 완전한 기계이든 예비 부품 교체에 관계없이, 우리는 당신에게 성능-일치 전달 제어 솔루션을 제공 할 수 있습니다. 제품 모델 및 선택 정보를 얻으려면 기술 팀에 연락하여 24 시간 이내에 전용 솔루션을 개발할 것입니다.

어떤 주류 감속기 브랜드 또는 장비 인터페이스가 호환 되는가?

Raydafon이 생산하는 웜 기어 및 웜 샤프트는 호환성이 우수합니다. 이 설계는 가정 및 해외의 주류 감소 구조를 완전히 고려하여 고객이 기존 시스템의 전체 기계를 빠르게 교체하거나 완료하는 데 편리합니다. Worm Gear Products의 기존 사양은 M1M10을 다루고 있으며, 웜 헤드의 수는 14 일 수 있으며 중앙 거리 설계는 유연하며 다양한 표준 감소 하우징 및 설치 인터페이스와 널리 호환 될 수 있습니다.

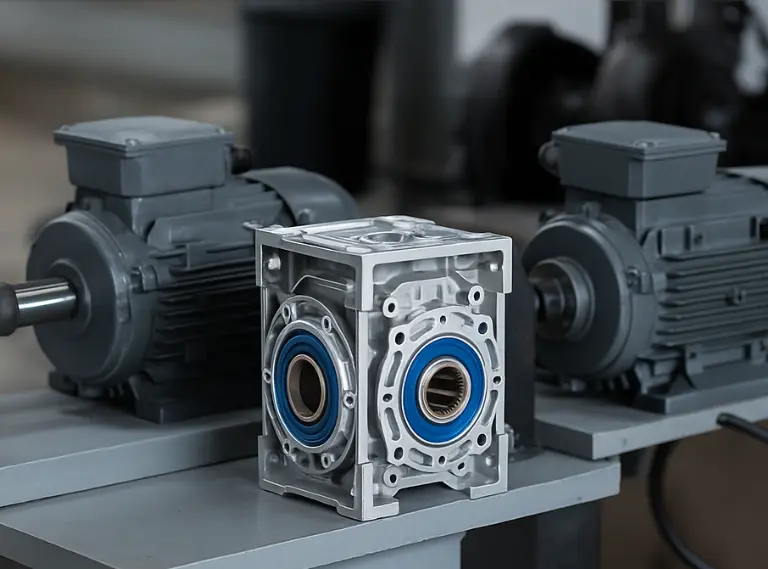

브랜드 적응 측면에서, 당사의 제품은 일반적인 RV 감속기, NMRV 감속기, WP 시리즈 감속기, VF 시리즈 알루미늄 쉘 감속기 및 시장의 기타 모델에 직접 적용 할 수 있으며 Sew, Bonfiglioli, Motovario, Tsubaki, Dongli, Quanli와 같은 국내 및 외국 브랜드의 표준 모듈의 대체를 지원합니다. 엔드 스크류 구멍이있는 플랫 키, 스플라인 또는 맞춤형 연결 방법과 같은 모터 또는 출력 샤프트로 빠른 도킹에 편리합니다.

또한 Raydafon은 고객의 감속기 크기 도면에 따라 비표준 사용자 정의를 만들어 웜 리드, 장착 홀 위치, 치아 수 및 기타 매개 변수가 원래 기계에 하나씩 해당하여 원활한 교체를 달성 할 수 있습니다. 컴팩트 한 설치 또는 특수 위치 지정 각도 (예 : 로봇, 포장 기계, 리프팅 플랫폼 등)가 필요한 장비의 경우 소규모 및 높은 메시 정밀 방향 솔루션을 제공 할 수도 있습니다. 모든 맞춤형 제품은 실제 어셈블리 프로세스에서 간섭 및 비정상적인 소음이 없는지 확인하기 위해 공장을 떠나기 전에 런닝 및 콘택트 포인트를 테스트합니다.

사용중인 장비가 위의 일반적인 감속기 모델에 속하거나 참조 할 도면 및 샘플이있는 경우 인터페이스를 확인한 후 일치하는 솔루션 및 선택 제안을 신속하게 발행하여 개발 및 디버깅 시간을 저장할 수 있습니다. 일치하는 요구를 제공하는 데 오신 것을 환영합니다. 가장 적합한 웜 기어 및 웜 샤프트 제품을 선택합니다.

웜 기어에는 자체 잠금 기능이 있습니까? 어떤 각도 나 하중이 효과가 가장 좋습니까?

고유 한 메시 방법으로 인해 웜 기어 변속기는 자연스럽게 특정 자체 잠금 능력을 갖습니다. 이 자체 잠금 효과의 핵심은 "웜 리드 각도"에 있습니다. 간단히 말해서, 그것은 웜 나선의 경사각입니다. 리드 각도가 5 ° 미만인 경우 하중은 외부 힘없이 벌레가 반대 방향으로 회전하도록하여 기계적 자체 잠금을 달성 할 수 없습니다. 이는 엘리베이터 브레이크 메커니즘, 스테이지 리프팅 플랫폼, 밸브 드라이브 등 반전을 방지 해야하는 일부 장비에서 매우 유용합니다.

그러나 자체 잠금 능력이 강할수록 더 좋습니다. 효율성에 의해 상호 제한됩니다. 리드 각도가 작을수록 자체 잠금이 강하지 만 전송 효율도 상대적으로 줄어 듭니다. 리드 각도가 7 °보다 큰 벌레는 효율적이지만 자체 잠금 능력이 크게 줄어 듭니다. 실제 응용 프로그램에서 Raydafon은 일반적으로 고객이 사용 시나리오를 기반으로 균형 잡힌 선택을 할 것을 권장합니다. 예를 들어, 수직 하중이 큰 장비 (유압 리프팅 시스템과 같은 높은 안전 요구 사항)의 경우 단일 머리의 소규모 웜 구조를 사용하여 자체 잠금 효과를 향상시킬 수 있습니다. 자주 시작하고 정지 해야하는 자동화 메커니즘의 경우 전송 효율을 향상시키기 위해 다중 헤드의 대형 웜을 사용하는 것이 더 적합합니다.

에서웜 기어 및 웜 샤프트Raydafon, 표준 셀프 잠금, 고효율 및 낮은 백래시 제어 시리즈가 제공하는 제품 라인은 다양한 작업 조건을 위해 개발되었습니다. 일부 모델은 또한 셀프 리드 구조를 지원하여 리턴 클리어런스를 조정하여 셀프 잠금과 응답 민감도 사이의보다 합리적인 일치를 보장합니다. 자세한 선택 제안 또는 테스트 데이터가 필요한 경우 엔지니어링 및 기술 팀과 상담하십시오.
