유압 리프트 실린더가 리프팅 장비의 중추인 이유는 무엇입니까?

건설 현장에서 대형 유압 크레인이 20톤의 강철 빔을 고층 건물 꼭대기까지 들어올립니다. 창고에서 지게차가 상품 팔레트를 세 번째 랙 수준으로 들어 올립니다. 조선소에서는 싱크 리프트 시스템이 유지보수를 위해 선박 전체를 들어 올립니다. 겉보기에 다르게 보이는 이러한 작업은 하나의 공통 요소를 공유합니다. 즉, 모두 유압 리프트 실린더를 사용하여 유체 동력을 선형 운동으로 변환합니다. 그만큼유압 리프트 실린더단순한 구성 요소가 아닙니다. 유압을 하중을 들어올리고 낮추고 위치시키는 데 필요한 제어된 힘으로 변환하는 것은 기계적 근육입니다. 그것이 없었다면 우리가 알고 있는 현대식 리프팅 장비는 존재하지 않았을 것입니다.

그렇다면 왜 유압 리프트 실린더가 리프팅 장비의 중추로 간주됩니까? 그 답은 힘 밀도, 정밀 제어 및 신뢰성의 독특한 조합에 있습니다. 유압 실린더는 상대적으로 작은 패키지에서 동일한 크기로 전기 액추에이터나 공압 시스템이 달성할 수 있는 힘을 훨씬 능가하는 엄청난 힘을 생성할 수 있습니다. 밀리미터 단위의 정밀도로 제어할 수 있어 부드러운 가속과 감속이 가능합니다. 또한 북극의 추위부터 사막의 열기, 부식성 해양 대기부터 폭발 위험이 있는 산업 지역까지 가장 까다로운 환경을 견딜 수 있도록 설계할 수 있습니다. 이 기사에서는 리프팅 장비에 유압 리프트 실린더를 필수불가결하게 만드는 엔지니어링 원리, 기술 사양 및 적용 요구 사항을 검토합니다. ~에Raydafon Technology Group Co., Limited, 저희 공장은 20년 넘게 유압 리프트 실린더를 생산해 왔으며 고객이 요구하는 성능과 신뢰성을 제공하기 위해 설계를 개선했습니다.

목차

• 1. 유압 리프트 실린더란 무엇이며 어떻게 힘을 생성합니까?
• 2. 리프팅 장비 설계에서 힘 밀도가 결정적인 요소인 이유는 무엇입니까?
• 3. 정밀 제어는 안전하고 효율적인 리프팅을 어떻게 정의합니까?
• 4. 유압 리프트 실린더의 주요 기술 사양은 무엇입니까?
• 5. 응용 엔지니어링은 실린더 선택을 어떻게 결정합니까?
• 6. 자주 묻는 질문(FAQ)
• 7. 결론

1. 유압 리프트 실린더란 무엇이며 어떻게 힘을 생성합니까?

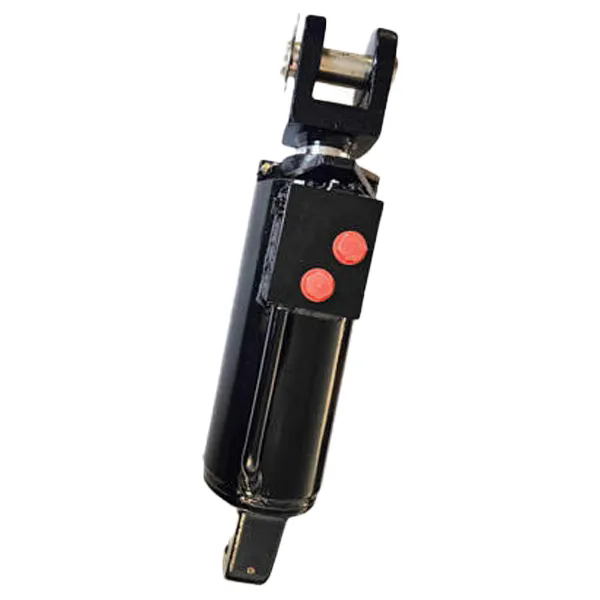

유압 리프트 실린더는 유압을 선형 힘과 운동으로 변환하는 기계식 액추에이터입니다. 원통형 배럴, 피스톤, 피스톤 로드 및 밀봉 요소로 구성됩니다. 유압유는 압력을 받고 있는 실린더로 펌핑되어 피스톤을 밀고 로드가 확장됩니다. 유체가 방출되면 로드의 무게나 리턴 스프링에 의해 로드가 수축됩니다. 실린더에 의해 발생되는 힘은 유압과 피스톤의 유효 면적에 의해 결정됩니다. 관계는 F = P × A 공식으로 표현됩니다. 여기서 F는 힘, P는 압력, A는 피스톤 면적입니다. 이 간단한 관계는 모든 유압 리프팅 시스템의 기초입니다.

이 공식의 실제적인 의미를 이해하려면 피스톤 직경이 100mm인 유압 리프트 실린더를 생각해 보십시오. 유효 면적은 약 7,854mm²입니다. 200bar(20N/mm²)의 작동 압력에서 실린더는 157,080N, 즉 약 16톤의 힘을 생성합니다. 이 힘은 들어 올릴 수 있는 하중의 일부만 무게가 나가는 실린더에 의해 생성됩니다. 이러한 특별한 힘 밀도는 리프팅 응용 분야에 유압 시스템이 선호되는 주된 이유입니다. 전기식, 공압식, 기계식 등 다른 어떤 선형 액추에이터 기술도 유압 리프트 실린더의 크기 대비 힘 비율을 따라올 수 없습니다.

유압 리프트 실린더의 구조는 이러한 힘을 생성하는 데 필요한 막대한 내부 압력을 견딜 수 있도록 설계되었습니다. 배럴은 일반적으로 이음매 없는 강철 튜브로 만들어지며 정확한 내부 직경과 표면 마감으로 연마됩니다. 피스톤 로드는 고강도 강철로 만들어지며 부식과 마모에 저항하기 위해 종종 크롬 도금 처리됩니다. 씰은 유압유와의 호환성과 고온에 대한 내성을 고려하여 선택된 폴리우레탄 또는 니트릴 고무로 만들어집니다. 엔드 캡은 배럴에 나사산이 있거나 용접되어 있으며 유압유용 포트가 있습니다. Raydafon의 공장에서는 배럴 직경이 40mm~500mm이고 5톤에서 500톤 이상의 힘을 생성할 수 있는 유압 리프트 실린더를 제조합니다. 아래 표에는 주요 구성 요소와 해당 기능이 요약되어 있습니다.

재료 선택과 제조 공정의 정밀도가 유압 리프트 실린더의 성능과 내구성을 결정합니다. 배럴이 제대로 연마되지 않은 실린더는 내부적으로 누출되어 효율성이 떨어지고 열이 발생합니다. 부적절하게 크롬 도금된 로드가 있는 실린더는 부식되어 씰이 손상되고 외부 누출이 발생합니다. 우리 공장에서는 유압 리프트 실린더가 전체 서비스 수명 동안 안정적인 성능을 제공할 수 있도록 엄격한 공차를 준수하고 고품질 재료만 사용합니다.

2. 리프팅 장비 설계에서 힘 밀도가 결정적인 요소인 이유는 무엇입니까?

힘 밀도는 장치가 자체 무게 또는 부피 단위당 생성할 수 있는 힘의 양입니다. 이는 리프팅 장비 설계에서 가장 중요한 요소입니다. 너무 무거운 크레인은 먼저 스스로 들어올려야 하기 때문에 의도한 하중을 들어올릴 수 없습니다. 부피가 너무 큰 지게차는 좁은 창고 통로에서 이동할 수 없습니다. 너무 큰 유압 리프트 시스템은 장비에 통합될 수 없습니다. 유압 리프트 실린더는 선형 액추에이터 기술 중 가장 높은 힘 밀도를 제공하므로 무거운 리프팅 응용 분야에 대한 유일한 실용적인 선택입니다.

유압력 밀도의 장점을 이해하려면 유압 리프트 실린더를 전기 선형 액추에이터와 비교해 보십시오. 100mm 스트로크와 10kN(1톤) 힘 정격을 갖춘 일반적인 전동 액추에이터의 무게는 약 15-20kg입니다. 스트로크와 힘 등급이 동일한 유압 리프트 실린더의 무게는 약 5-8kg입니다. 동일한 힘에 대해 유압 실린더는 2~3배 더 가볍습니다. 힘 요구사항이 100kN(10톤)으로 증가하면 전동 액추에이터는 비현실적으로 크고 무거워지는 반면 유압 실린더는 컴팩트하게 유지됩니다. 이것이 전동 액추에이터가 가벼운 용도로 제한되는 반면 유압 실린더는 무거운 물건을 들어올리는 용도로 사용되는 이유입니다.

작동 압력을 높이면 유압 리프트 실린더의 힘 밀도를 더욱 높일 수 있습니다. 최신 유압 시스템은 최대 350bar의 압력에서 작동하며 일부 특수 시스템은 700bar에서 작동합니다. 700bar에서 100mm 피스톤을 갖춘 실린더는 550kN(55톤)의 힘을 생성하지만 실린더 자체의 무게는 50kg 미만입니다. 이러한 탁월한 힘 밀도 덕분에 공간이 제한된 환경에서 운반 및 작동할 수 있는 작고 강력한 리프팅 장비를 설계할 수 있습니다. 아래 표는 다양한 액추에이터 기술의 힘 밀도를 비교합니다.

Raydafon Technology Group Co., Limited에서는 안전성이나 내구성을 저하시키지 않으면서 힘 밀도를 최대화하도록 유압 리프트 실린더를 설계합니다. 우리는 고강도 강철과 고급 밀봉 기술을 사용하여 실린더가 최대 700bar의 압력에서 작동할 수 있도록 보장합니다. 우리 공장에서는 힘, 크기 및 무게의 최적 균형이 필요한 응용 분야에 대한 맞춤형 설계도 제공합니다. 유압 리프트 실린더의 힘 밀도는 이것이 리프팅 장비의 중추인 이유입니다.

3. 정밀 제어는 안전하고 효율적인 리프팅을 어떻게 정의합니까?

힘을 생성하는 것은 이야기의 절반에 불과합니다. 유압 리프트 실린더는 또한 해당 힘을 정밀하게 제어해야 합니다. 리프팅 장비에서 제어되지 않은 움직임은 치명적일 수 있습니다. 하중을 너무 빨리 낮추는 크레인은 하중을 흔들고 잠재적으로 작업자나 구조물에 충격을 줄 수 있습니다. 포크를 너무 갑자기 올리는 지게차는 적재물을 불안정하게 만들어 적재물을 떨어뜨릴 수 있습니다. 올바른 높이에서 정지하지 않는 리프트 플랫폼은 인명 부상을 초래할 수 있습니다. 따라서 유압 리프트 실린더의 정밀 제어는 힘 생성 능력만큼 중요합니다.

유압 리프트 실린더의 정밀 제어는 유압 회로 설계, 밸브 기술 및 실린더 설계의 조합을 통해 달성됩니다. 유압 회로는 실린더로 들어오고 나가는 유체의 흐름을 제어합니다. 비례 밸브와 서보 밸브를 사용하면 실린더 속도를 원활하고 무한하게 가변적으로 제어할 수 있습니다. 스트로크 끝 부분의 쿠션을 포함한 실린더 설계는 실린더가 한계에 도달할 때 충격 부하를 방지합니다. 로드 표면 마감과 씰 디자인은 스틱 슬립을 최소화하여 매우 낮은 속도에서도 부드러운 움직임을 보장합니다. 아래 표에는 유압 리프트 실린더의 정밀 제어의 핵심 요소가 요약되어 있습니다.

유압 리프트 실린더의 정밀 제어는 플랫폼을 원하는 높이에 정확히 배치하고 드리프트 없이 고정해야 하는 공중 작업 플랫폼과 같은 응용 분야에서 특히 중요합니다. 또한 불균형한 대형 하중을 들어올리기 위해 여러 개의 실린더가 완벽하게 조화롭게 움직여야 하는 동기화된 리프팅 시스템에서도 중요합니다. Raydafon의 공장에서는 이러한 응용 분야에서 요구하는 제어 성능을 제공하기 위해 정밀 가공 구성 요소와 고급 밀봉 시스템을 갖춘 유압 리프트 실린더를 설계합니다. 또한 우리는 고객과 긴밀히 협력하여 특정 리프팅 장비에 맞는 유압 회로 및 밸브 선택을 최적화합니다.

4. 유압 리프트 실린더의 주요 기술 사양은 무엇입니까?

유압 리프트 실린더의 성능은 일련의 주요 기술 사양에 의해 정의됩니다. 이러한 사양을 통해 엔지니어는 해당 응용 분야에 적합한 실린더를 선택하고 성능을 예측할 수 있습니다. 가장 중요한 사양은 보어 직경, 로드 직경, 스트로크 길이, 작동 압력 및 장착 유형입니다. 이러한 매개변수는 실린더의 힘, 속도 및 포락선을 결정합니다. Raydafon Technology Group Co.,Limited에서는 다양한 사양에 맞는 유압 리프트 실린더를 제조하며 특정 응용 분야 요구 사항을 충족하도록 모든 매개변수를 맞춤 설정할 수 있습니다.

아래 표는 유압 리프트 실린더 제품 라인의 표준 사양을 요약한 것입니다.

이러한 표준 사양 외에도 당사 공장에서는 유압 리프트 실린더에 대한 다양한 옵션과 액세서리를 제공합니다. 여기에는 통합된 부하 유지 밸브, 위치 센서 및 로드 엔드 베어링이 포함됩니다. 우리는 또한 해양 또는 해양 응용 분야와 같은 극한 환경을 위한 맞춤형 코팅 및 재료를 제공합니다. 우리가 생산하는 모든 유압 리프트 실린더는 성능과 무결성을 검증하기 위해 테스트를 거칩니다. 우리는 실린더가 요구되는 표준을 충족하는지 확인하기 위해 정압 테스트, 동적 사이클 테스트 및 누출 테스트를 수행합니다. 품질과 정밀도에 대한 당사의 약속은 당사의 유압 리프트 실린더를 전 세계 리프팅 장비의 중추로 만드는 것입니다.

5. 응용 엔지니어링은 실린더 선택을 어떻게 결정합니까?

특정 리프팅 용도에 적합한 유압 리프트 실린더를 선택하는 것은 단순히 가장 크거나 가장 강력한 모델을 선택하는 문제가 아닙니다. 부하, 모션 프로필, 환경, 사용 가능한 공간 등 애플리케이션 요구 사항을 주의 깊게 분석해야 합니다. 선택 프로세스에는 일련의 엔지니어링 계산 및 설계 결정이 포함됩니다. 고려해야 할 주요 요소는 다음과 같습니다.

부하 분석:첫 번째 단계는 실린더가 들어올려야 하는 최대 하중을 결정하는 것입니다. 여기에는 페이로드의 무게, 리프팅 구조물의 무게, 가속이나 충격으로 인한 동적 힘이 포함됩니다. 그런 다음 불확실성과 과부하 조건을 설명하기 위해 안전 계수가 적용됩니다. 필요한 힘에 따라 보어 직경과 작동 압력이 결정됩니다.

모션 프로필:동작 프로필은 하중이 어떻게 움직여야 하는지를 정의합니다. 빠르게 움직여야 할까요, 아니면 천천히 움직여야 할까요? 정확한 위치에서 멈춰야 합니까? 부하가 걸린 상태에서 위치를 유지해야 합니까? 이러한 질문에 대한 답에 따라 필요한 유량, 밸브 유형 및 부하 유지 장치의 필요성이 결정됩니다.

환경 조건:실린더가 작동하는 환경은 재료와 씰의 선택에 영향을 미칩니다. 부식성 환경에서 작동하는 실린더에는 스테인레스 스틸 또는 특수 코팅이 필요합니다. 극한의 온도에서 작동하는 실린더에는 특수 씰과 유체가 필요합니다. 먼지가 많은 환경에서 작동하는 실린더에는 와이퍼와 보호 부츠가 필요합니다.

공간 제약:사용 가능한 공간에 따라 장착 유형과 실린더의 전체 치수가 결정됩니다. 일부 응용 분야에서는 짧은 스트로크의 소형 실린더가 필요합니다. 다른 경우에는 내경이 큰 긴 행정 실린더가 필요합니다. 장착 유형은 실린더가 부착되는 구조와 호환되어야 합니다.

아래 표에는 유압 리프트 실린더의 주요 선택 기준이 요약되어 있습니다.

Raydafon의 엔지니어링 팀은 고객과 긴밀히 협력하여 해당 응용 분야에 가장 적합한 유압 리프트 실린더를 선택합니다. 힘 계산, 동작 분석, 재료 선택을 포함한 상세한 기술 지원을 제공합니다. 우리 공장에서는 비표준 솔루션이 필요한 응용 분야에 대한 맞춤형 설계도 제공합니다. 당사의 엔지니어링 전문 지식과 제조 역량을 결합함으로써 당사가 제공하는 모든 유압 리프트 실린더가 구동할 리프팅 장비의 특정 요구 사항을 충족하는지 확인합니다.

6. 자주 묻는 질문(FAQ)

질문 1: 유압 리프트 실린더의 일반적인 수명은 얼마나 됩니까?

답: 유압 리프트 실린더의 수명은 작동 조건과 유지 관리에 따라 달라집니다. 정상적인 조건에서 적절한 유지 관리를 통해 고품질 유압 리프트 실린더는 10~15년 이상 지속될 수 있습니다. 주요 마모 품목은 씰이며 일상적인 점검 중에 교체할 ​​수 있습니다. Raydafon Technology Group Co.,Limited에서는 최소 100만 주기에 맞게 실린더를 설계하고 고객이 실린더의 서비스 수명을 극대화할 수 있도록 유지 관리 지침을 제공합니다.

질문 2: 유압 리프트 실린더를 교체하거나 수리해야 하는지 어떻게 알 수 있나요?

답변: 유압 리프트 실린더에 주의가 필요한 징후로는 외부 누출, 리프팅 힘 손실, 작동 중 비정상적인 소음, 부하 시 표류 등이 있습니다. 대부분의 경우 씰을 교체하면 실린더를 수리할 수 있습니다. 배럴이나 로드가 손상된 경우 실린더를 교체해야 할 수도 있습니다. 우리 공장에서는 유압 리프트 실린더에 대한 수리 및 분해 검사 서비스를 제공하며 수리 또는 교체가 더 비용 효율적인 옵션인지 조언해 드릴 수 있습니다.

질문 3: 단동식 유압 리프트 실린더와 복동식 유압 리프트 실린더의 차이점은 무엇입니까?

답변: 단동식 유압 리프트 실린더는 유압을 사용하여 로드를 확장하고 중력이나 리턴 스프링을 사용하여 로드를 수축합니다. 복동 실린더는 유압을 사용하여 로드를 확장하고 수축합니다. 단동 실린더는 더 간단하고 저렴하며 부하가 실린더를 수축시킬 수 있는 응용 분야에 사용됩니다. 복동 실린더는 제어된 후퇴가 필요한 응용 분야 또는 부하가 실린더를 후퇴시키는 데 충분한 힘을 제공하지 않는 응용 분야에 사용됩니다.

질문 4: 유압 리프트 실린더를 수직 위치에서 사용할 수 있습니까?

답변: 예, 유압 리프트 실린더는 수직, 수평 또는 경사를 포함한 모든 방향으로 사용할 수 있습니다. 베어링 및 씰 배열을 포함한 실린더 설계는 방향에 맞게 조정됩니다. 수직 적용의 경우, 유압 회로 및 하중 유지 장치 설계 시 로드의 무게와 하중을 고려해야 합니다. 우리 엔지니어링 팀은 수직 응용 분야에 대한 구체적인 권장 사항을 제공할 수 있습니다.

질문 5: 유압 리프트 실린더에는 어떤 유지 관리가 필요합니까?

대답: 유압 리프트 실린더의 유지 관리 요구 사항에는 정기적인 누출 검사, 유압유 레벨 및 상태 점검, 권장 간격으로 씰 교체가 포함됩니다. 막대는 깨끗하고 잔해물이 없어야 합니다. 작동유는 정기적으로 여과하고 테스트해야 합니다. 우리 공장에서는 각 유압 리프트 실린더에 대한 자세한 유지 관리 매뉴얼을 제공하고 고객에게 유지 관리 교육을 제공합니다.

7. 결론

유압 리프트 실린더는 다른 기술과 비교할 수 없는 힘 밀도, 정밀 제어 및 신뢰성을 제공하므로 리프팅 장비의 중추입니다. 가장 큰 건설 크레인부터 가장 작은 시저 리프트까지 유압 리프트 실린더는 유압 동력을 하중을 들어 올리고 위치를 잡고 유지하는 제어 동작으로 변환하는 구성 요소입니다. 소형 패키지에서 엄청난 힘을 생성하고, 그 힘을 밀리미터 단위의 정밀도로 제어하며, 가장 까다로운 환경에서도 안정적으로 작동하는 능력은 현대 산업에서 없어서는 안 될 요소입니다.

Raydafon Technology Group Co., Limited의 저희 공장은 20년 넘게 유압 리프트 실린더를 생산해 왔습니다. 우리는 가장 까다로운 요구 사항을 충족하는 실린더를 제공할 수 있는 엔지니어링 전문 지식, 제조 능력 및 품질 시스템을 갖추고 있습니다. 새로운 리프팅 시스템을 설계하든 기존 시스템을 유지 관리하든, 귀하의 특정 요구 사항에 대해 논의하려면 당사에 문의하시기 바랍니다. 우리 팀은 귀하의 응용 분야에 가장 적합한 유압 리프트 실린더를 선택하는 데 도움을 드릴 준비가 되어 있습니다.

오늘 Raydafon Technology Group Co.,Limited에 문의하세요.귀하의 유압 리프트 실린더 요구 사항에 대해 논의하고 당사의 실린더가 귀하의 리프팅 장비에 어떻게 동력을 공급할 수 있는지 알아보십시오.
