풍력 터빈 기어 박스의 3 가지 주요 변속기 단계는 무엇입니까?

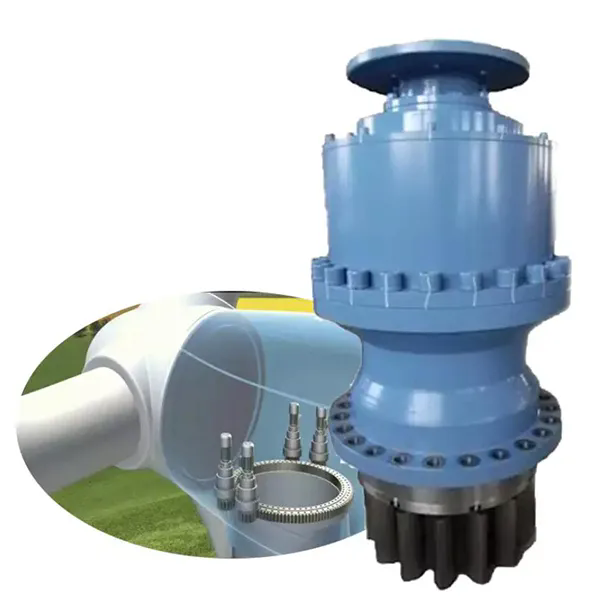

풍력 터빈 기어 박스저속 로터 회전을 고속 발전기 입력으로 변환하십시오. 고장으로 인해 중단 시간이 크게 발생할 수 있습니다. 이러한 복잡한 구성 요소를 이해하는 것은 단순한 기술 학습 곡선이 아닙니다. 풍력 발전 단지의 투자 수익을 극대화하는 것이 중요합니다. 주요 OEM으로서Raydafon내구성, 정밀도 및 효율성에 대한 최고 수준의 표준을 충족하도록 모든 기어 박스 하위 구성 요소를 설계합니다. 현대풍력 터빈 기어 박스세 가지 주요 전송 단계를 단일 시스템에 통합합니다. 해당 기능 및 주요 구성 요소는 아래에 나열되어 있습니다.

1. 행성 기어 스테이지

기능:

6-20 rpm의 속도로 로터 샤프트에서 높은 입력 토크 (최대 6mn · m)를 처리합니다.

주요 구성 요소 :

선 기어 : 3 ~ 5 개의 행성 기어의 선 기어로 토크를 전달합니다.

행성 기어 : 행성 캐리어에 장착 된 썬 기어 주위를 돌립니다.

링 기어 : 내부 치아가있는 고정 외부 장비.

행성 캐리어 : 행성 기어를 중간 샤프트에 연결합니다.

2. 중간 평행 샤프트 스테이지

기능 : 헬리컬 기어를 사용하여 속도를 10-15 배 증가시킵니다. 주요 구성 요소 :

입력 피니언 : 행성 기어 캐리어에 의해 구동.

중간 기어 : 운동을 고속 단계로 전송합니다.

샤프트 : 고강도 합금 강철, 피로 ​​방지 디자인.

베어링 : 정밀 각도 접촉 베어링.

3. 고속 단계

기능 : 발전기의 최종 속도를 1,500-1,800 rpm으로 증가시킵니다.

주요 구성 요소 :

출력 피니언 : 발전기 커플 링에 연결합니다.

윤활 시스템 : 제트 및 스플래시 윤활.

냉각 회로 : 오일 대 공기 열교환 기.

풍력 터빈 기어 박스중요한 지원 시스템 :
