붐 공중 작업 차량 상완 유압 실린더
  • 붐 공중 작업 차량 상완 유압 실린더붐 공중 작업 차량 상완 유압 실린더
  • 붐 공중 작업 차량 상완 유압 실린더붐 공중 작업 차량 상완 유압 실린더

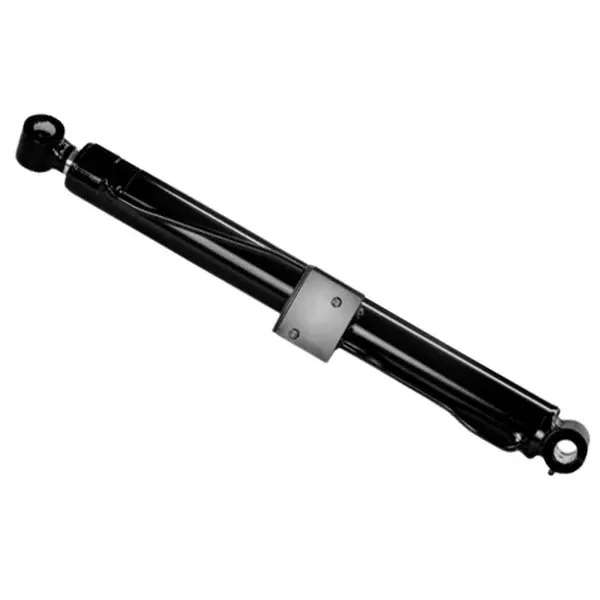

붐 공중 작업 차량 상완 유압 실린더

Raydafon은 중국에 본사를 둔 OEM 제조업체이자 붐 공중 작업 차량 상부 암 유압 실린더 공급업체입니다. 이 상부 암 실린더는 전력 수리, 도시 건설 및 광고판 설치에 사용되는 고소 작업 차량의 붐 플랫폼을 들어 올리고 위치를 지정합니다. 표준 모델 GTHZ210C-620500-000은 Φ110mm 보어, Φ75mm 로드, 815mm 스트로크, 1433mm 설치 거리, 23MPa 작동 압력, 2-Φ9 포트 및 100kg 중량을 사용합니다. 특허받은 이중 피스톤 설계는 최대 2000kN 추력에 도달하며 위치 오류는 ±3cm 이내로 제어됩니다. 실린더 본체는 특수 합금강으로 제작되었으며 6회 단조 및 열처리되었으며 일반 강철보다 경도가 40% 더 높습니다. 4중 복합 밀봉 시스템은 비, 먼지, 염수 분무 환경에 사용되며 해안 조건에서 3년 연속 작동이 검증되었습니다. 모듈식 설계로 동급 제품에 비해 부피는 25%, 무게는 18% 감소했으며, 빠른 설치 인터페이스로 설치 시간이 절반으로 단축됩니다. 맞춤형 보어, 스트로크, 설치 거리, 포트 위치 및 개인 라벨이 지원됩니다. 목표 가격은 일반적으로 모델 및 수량에 따라 수입 대안과 경쟁적입니다. 빠른 견적을 위해 도면번호, 필요한 수량, 목적지 포트를 보내주세요.
중국 OEM 공중 작업 차량 실린더 제조업체

공중 플랫폼 및 동력 수리 트럭용 붐 공중 작업 차량 상완 유압 실린더

Raydafon은 중국에 본사를 둔 붐 공중 작업 차량 상부 암 유압 실린더를 공장에서 직접 제조 및 공급하는 회사입니다. 이 상부 암 실린더는 전력 수리, 도시 건설, 광고판 설치 및 고고도 유지 관리에 사용되는 고소 작업 차량의 붐 플랫폼을 구동합니다. 표준 모델 GTHZ210C-620500-000은 특허받은 이중 피스톤 설계, 23MPa 작동 압력, Φ110mm 보어, Φ75mm 로드 및 815mm 스트로크를 통해 최대 2000kN 추력을 제공합니다. 특수 합금강 본체를 6배 단조 및 열처리하여 일반 강철보다 경도가 40% 높으며, 4중 복합 밀봉 시스템으로 비, 먼지, 바람 및 해안 염수 분무를 처리합니다. 모듈식 설계로 동급 제품에 비해 부피는 25%, 무게는 18% 감소했습니다. 맞춤형 보어, 스트로크, 설치 거리, 포트 위치 및 개인 라벨이 지원됩니다. 견적을 요청하려면 도면 번호, 필요한 수량 및 목적지 포트를 보내십시오.

2000kN최대 추력
23MPa작동 압력
Φ110×Φ75보어×로드
815mm뇌졸중

공중 작업 차량이 이 상부 암 유압 실린더를 선택하는 이유

고소 작업 차량은 전원 수리, 가로등 교체, 광고판 설치 및 건물 유지 관리를 위해 작업자를 높은 위치로 운반합니다. 상부 암 실린더는 플랫폼을 들어 올리고 유지하는 핵심 유압 구성 요소입니다. 추력을 잃거나, 짐을 실었을 때 표류하거나, 오일이 누출되면 고지대 작업에서 차량 전체가 불안정해집니다.

Raydafon은 이러한 조건에 맞게 붐 공중 작업 차량 상부 암 유압 실린더를 제작합니다. 특허받은 이중 피스톤 설계는 최대 2000kN 추력에 도달하고 작업 플랫폼을 50m까지 꾸준히 들어 올릴 수 있으며 위치 오류는 ±3cm 이내로 제어됩니다. 실린더 본체는 6회 단조 및 열처리된 특수 합금강을 사용하여 일반 강철보다 경도가 40% 더 높습니다. 4중 복합밀폐구조로 폭우, 먼지, 강풍, 해안 염수분무에 강하며, 3년간 연속 해안 사용에도 누수 없음이 검증되었습니다.

공급업체를 비교하는 구매자를 위해 Raydafon은 공장 직접 가격, OEM 생산 및 안정적인 배치 품질을 제공합니다. 하부 암 실린더 또는 관련 고소 작업 차량 유압 구성품도 공급하는 경우 전체 내용을 검토하십시오.고소 작업 차량 유압 실린더카테고리와붐 공중 작업 차량 하부 암 유압 실린더페이지.

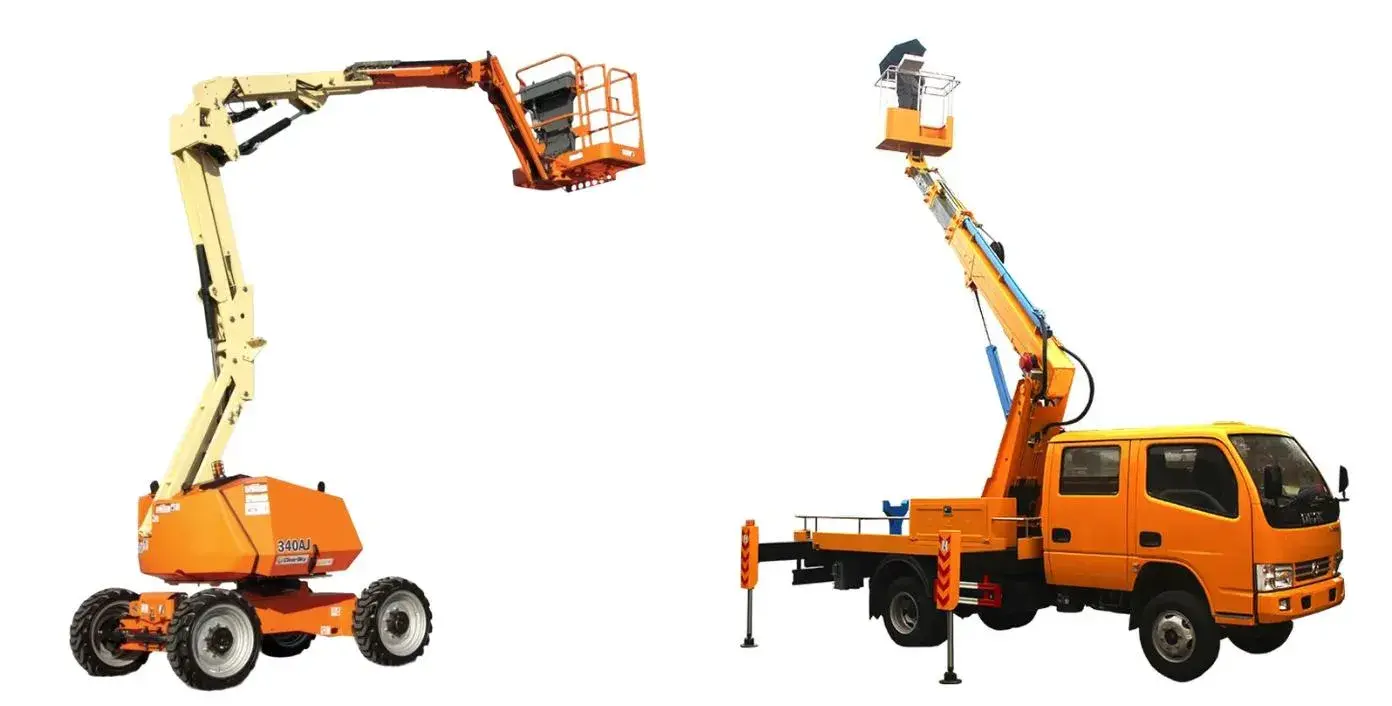

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
붐 고소 작업 차량 및 고소 작업대용 상부 암 유압 실린더

표준 모델 및 기술 치수

아래의 표준 상부 암 실린더는 일반적인 고소 작업 차량 및 고소 작업대 응용 분야를 포괄합니다. 장비가 다른 장착 패턴을 사용하는 경우 리버스 엔지니어링 및 맞춤형 생산을 위해 OEM 도면 번호 또는 실제 샘플을 보내십시오.

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
표준 상부 암 실린더 모델 GTHZ210C-620500-000의 치수 참조
실린더 이름 도면 번호 보어 직경 D 로드 직경 d 스트로크 S 설치 거리 L 작동 압력 인터페이스 M 무게
상부 암 실린더 GTHZ210C-620500-000 Φ110mm Φ75mm 815mm 1433mm 23MPa 2-Φ9 100kg

다른 보어, 스트로크, 설치 거리 또는 포트 위치가 필요합니까? Raydafon은 귀하의 도면에 맞춰 맞춤형 상완 유압 실린더를 생산할 수 있습니다. 관련 모바일 장비 실린더에 대해서는 다음을 참조하십시오.모바일 크레인 유압 실린더범주.

핵심 성능 특성

01

높은 고도에서 리프팅을 위한 슈퍼파워

특허받은 이중 피스톤 설계는 최대 2000kN 추력에 도달합니다. ±3cm 이내의 위치 오차를 제어하여 플랫폼을 50m까지 들어 올려 정확한 고공 배선 및 유지 관리를 지원합니다.

02

열악한 환경을 위해 강화됨

특수 합금강 본체를 6배 단조 및 열처리하여 일반 강철보다 경도가 40% 더 높습니다. 4중 복합 씰링은 폭우, 먼지, 강풍 및 해안 염수 분무를 처리합니다.

03

현장에서 검증된 신뢰성

해안 염수 분무 환경에서 누출 없이 3년간 연속 작동합니다. 태풍 시즌 동안 지자체에서는 이 실린더를 전체 운용에 사용하여 안정적인 운용을 유지하였습니다.

04

가볍고 유연함

동급 제품에 비해 부피는 25%, 무게는 18% 감소했습니다. 다양한 고소 작업 차량 유형에 적합하고 붐 구조에 가해지는 부하를 줄입니다.

05

빠른 설치 인터페이스

빠른 설치 인터페이스 디자인으로 설치 시간이 절반으로 단축됩니다. 일반 기술자는 지침에 따라 약 30분 안에 교체를 완료할 수 있습니다.

06

OEM 맞춤화

다양한 고소 작업 차량 유형에 대한 맞춤형 보어, 로드, 스트로크, 설치 거리, 오일 포트 위치, 개인 라벨 포장 및 대량 주문 생산.

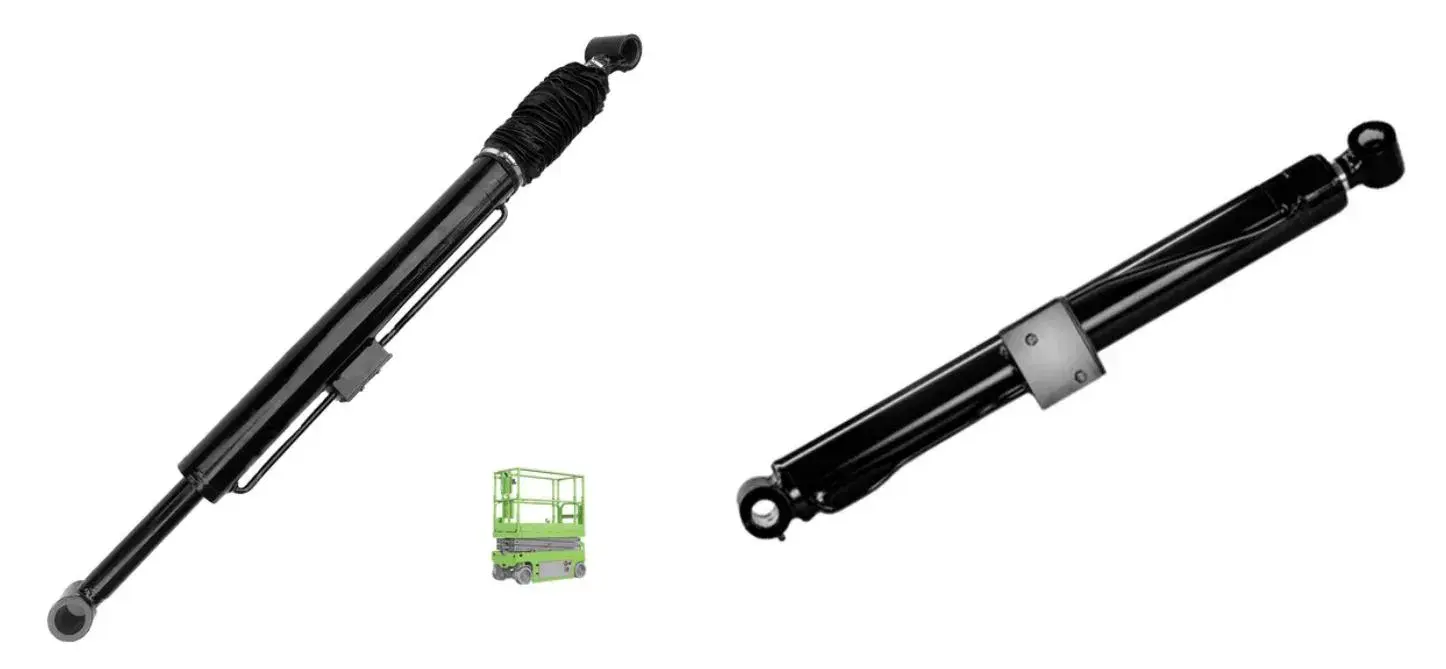

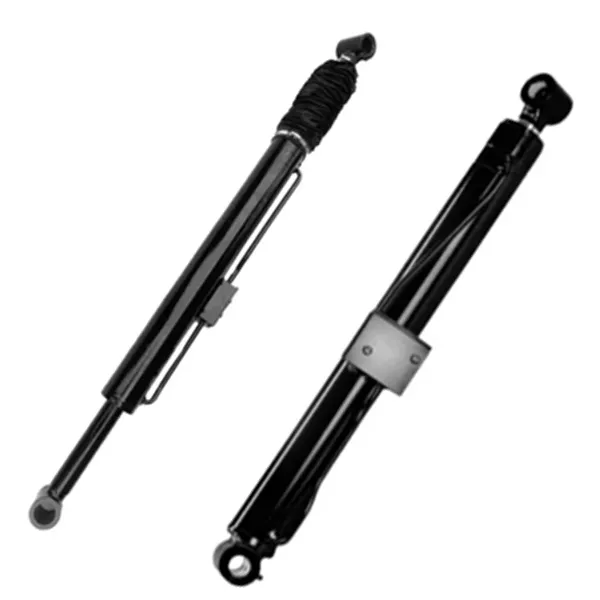

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
상부 암 실린더 밀봉 및 모듈형 구조

전력 수리, 도시 건설 및 고지대 작업에 적용

전력 시스템 고전압 타워 및 변전소 유지 관리

실린더는 1800kN 추력을 출력하여 작업 플랫폼을 30m까지 들어올리며 위치 오차는 ±2cm 이내입니다. 5급 강풍 조건에서도 내장된 안정화 시스템이 실시간으로 추력을 조정해 라인 연결 및 장비 교체 시 플랫폼을 안정적으로 유지한다.

시립 가로등 및 광고판 설치

모듈식 설계는 다양한 작업 차량 유형에 적합하며 오일 포트 위치를 유연하게 조정할 수 있습니다. 도로 재건축 프로젝트에서는 단일 작업 차량으로 하루 만에 20개의 가로등 교체를 완료했으며 이전 방법에 비해 효율성이 40% 향상되었습니다.

건물 외관 및 고층 유지보수

안정적인 추력과 정확한 위치 지정은 창문 청소, 외관 수리 및 고소 표지판 설치를 지원합니다. 4중 밀봉 기능으로 야외 작업 시 비, 먼지, 바람에 강합니다.

OEM 및 애프터마켓 고소 작업차 OEM 및 수리 시장

고소 작업대 제작자, 수리 작업장 및 애프터마켓 공급업체는 개인 라벨 포장이 포함된 표준 모델 또는 맞춤형 상부 암 실린더를 주문할 수 있습니다. 지게차 유압 시스템도 취급하는 경우 다음을 참조하십시오.지게차 유압 실린더범위.

품질 증거, 테스트 및 수출 지원

재료 및 열처리 기록

특수 합금강 본체, 6배 단조 및 열처리, 일반 강철보다 경도가 40% 더 높습니다. 대량 배송 시 자재 기록이 제공될 수 있습니다.

압력 및 추력 테스트

각 실린더는 포장하기 전에 누출, 스트로크 원활성 및 포트 피팅을 점검합니다. 추력 성능은 정격 압력에 대해 검증되었습니다.

치수검사

보어, 로드, 스트로크, 설치 거리 및 포트 치수는 주문한 도면 또는 고객 샘플을 기준으로 기록됩니다.

수출 포장

실린더에는 방청유와 보호용 엔드 캡이 포장되어 있습니다. 대량 주문은 해상 화물, 항공 화물 또는 특급 배송을 위해 팔레트로 운송되고 묶일 수 있습니다.

맞춤형 OEM 주문 프로세스

01단계 지원서 세부정보 보내기

장비 유형, 도면 번호, 보어, 로드, 스트로크, 설치 거리, 포트 크기, 수량 및 대상 포트를 제공합니다.

02단계 모델 검토

Raydafon은 모델 GTHZ210C-620500-000 또는 맞춤형 상부 암 실린더가 귀하의 장비에 적합한지 확인합니다.

03단계 샘플 및 도면 승인

OEM 프로젝트의 경우 Raydafon은 샘플을 리버스 엔지니어링하고 대량 생산 전에 치수를 확인합니다.

04단계 생산 및 견적

도면 승인 후 Raydafon은 FOB Ningbo 견적, 생산 일정 및 포장 세부 정보를 제공합니다.

자주 묻는 질문

붐 고소작업차 상부암 유압실린더란?

붐 고소 작업차 상부 암 유압 실린더는 고소 작업 차량 또는 고소 작업대의 상부 붐을 구동하는 유압 액츄에이터입니다. 작업자가 전력 수리, 도시 건설, 광고판 설치 및 기타 고공 작업을 안전하게 수행할 수 있도록 작업 플랫폼을 들어 올리고 위치를 지정합니다. 붐 리프트 시스템의 핵심 유압 구성 요소 중 하나입니다.

Raydafon은 어떤 표준 모델을 생산합니까?

Raydafon은 Φ110mm 보어, Φ75mm 로드, 815mm 스트로크, 1433mm 설치 거리, 23MPa 작동 압력, 2-Φ9 포트 및 100kg 중량을 갖춘 표준 모델 GTHZ210C-620500-000을 생산합니다. 맞춤형 보어, 로드, 스트로크, 설치 거리 및 포트 위치는 OEM 도면 또는 실제 샘플을 기준으로 제공됩니다.

이 상부 암 실린더는 얼마나 많은 추력을 생성할 수 있습니까?

특허받은 이중 피스톤 설계는 최대 2000kN의 최대 추력에 도달하며 작업 플랫폼을 50m까지 꾸준히 들어 올릴 수 있습니다. 전력계통 유지보수 시 실린더는 1800kN의 강력한 추력을 출력해 플랫폼을 30m까지 들어올리며 위치 오차는 ±2cm 이내로 제어되며 5급 강풍 조건에서도 안정성을 유지한다.

어떤 재료와 밀봉 시스템이 사용됩니까?

실린더 본체는 특수 합금강으로 제작되었으며 6회 단조 및 열처리되었으며 일반 강철보다 경도가 40% 더 높습니다. 4중 복합 밀봉 구조는 폭우, 먼지, 강풍 및 해안 염수 분무를 방지합니다. 실린더는 해안 염수 분무 환경에서 3년 동안 누출 없이 지속적으로 사용되었습니다.

Raydafon은 맞춤형 OEM 상완 실린더를 생산할 수 있습니까?

예. Raydafon은 고객 도면이나 실제 샘플을 통한 OEM 생산을 지원합니다. 다양한 고소 작업 차량 유형에 대해 맞춤형 보어, 로드, 스트로크, 설치 거리, 오일 포트 위치, 개인 라벨 포장 및 대량 주문 생산이 가능합니다.

견적에는 어떤 정보가 필요합니까?

도면 번호 또는 기존 샘플 세부 정보, 보어 직경, 로드 직경, 스트로크, 설치 거리, 작동 압력, 포트 크기, 주문 수량 및 대상 포트를 보냅니다. Raydafon은 FOB Ningbo 견적 및 리드 타임으로 답변해 드립니다.

샘플이나 대량주문은 어떻게 요청하나요?

이 페이지의 문의 양식을 사용하거나 전화, 이메일 또는 WhatsApp으로 Raydafon에 문의하세요. 필요한 모델, 도면 번호, 수량 및 용도를 포함하십시오. 영업팀에서 샘플 가용성, 대량 생산 일정 및 포장 세부 정보를 확인합니다.

붐 고소 작업 차량 상부 암 유압 실린더를 공급할 준비가 되셨습니까?

도면 번호, 보어/로드/스트로크 요구 사항, 작동 압력, 포트 크기, 주문 수량 및 대상 포트를 보내십시오. Raydafon은 표준 모델을 확인하거나 맞춤형 상부 암 유압 실린더를 설계한 다음 리드 타임 및 포장 세부 정보가 포함된 FOB Ningbo 견적을 제공합니다.
