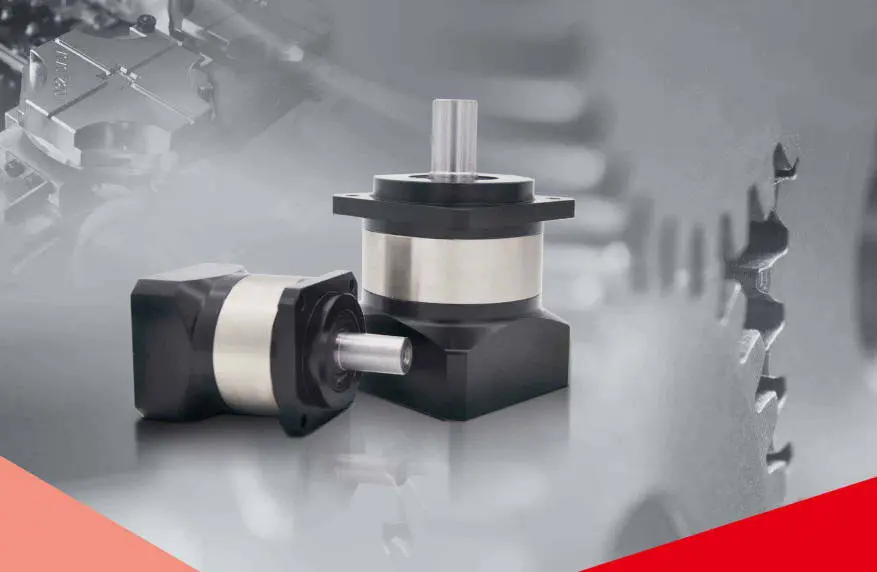

Planetary Gearbox Supplier for High Torque and Precision Applications

유성 기어박스 제조업체 - 높은 토크, 소형, 효율성

레이다폰직접 공급하는 중국 기반 감속기 공장입니다. 자동화, 고부하 변속기, 정밀 제어를 위한 안정적인 성능, 컴팩트한 구조, 합리적인 가격의 유성 감속기를 제공합니다.

구조 및 재료

  • 고강도 합금강 구조
  • 기어 침탄, 담금질 및 정밀 연삭
  • 치아 표면 경도 HRC60±2
  • 강력한 피로 저항성, 기존 기어 메커니즘보다 더 높은 부하 용량

성능

  • 3개 톱니 대칭 맞물림 디자인
  • 95% 이상의 전송 효율
  • 안정적인 작동, 저소음, 균일한 토크 출력
  • 서보 시스템, 전기 실린더, 산업용 로봇, 바퀴 달린 모바일 섀시에 적합

구성 옵션

  • 1단, 2단, 3단 조합
  • 3:1부터 200:1까지의 속도 비율
  • 출력: 키 샤프트, 스플라인 샤프트, 플랜지 유형, 맞춤형 비표준 인터페이스
  • 배송 전 동적 밸런싱 및 동심도 테스트

자동화된 조립 라인, 포장 기계, CNC 장비, 운반 장비, 엔지니어링 크롤러 섀시 및 풍력 제어 시스템에 널리 사용됩니다. 통합업체, 전체 기계 제조업체, 유지보수 서비스 제공업체 등 당사는 비용 효율적인 전송 솔루션을 제공할 수 있습니다.문의하기견적을 위해.

Raydafon planetary gearbox structure

유성 기어박스의 작동 방식

유성 감속기는 중앙 태양 기어(입력 피니언), 이를 중심으로 회전하는 유성 기어 세트, 외부를 감싸는 내부 기어 링의 세 가지 주요 부품으로 구성됩니다.

1단계 - 전원 입력 모터는 태양 기어를 구동하여 회전시킵니다.
2단계 - 다중 톱니 메싱 선기어는 여러 개의 유성기어를 구동하여 회전시킵니다. 이 기어는 태양 기어를 따라 회전하면서 회전합니다.
3단계 - 전원 출력 동력은 기어에 고정된 유성캐리어를 통해 출력축으로 전달됩니다.

이 다치 맞물림 방식은 여러 기어 간에 힘을 공유하여 일반 기어 구조보다 부드러운 출력, 저소음 및 더 강한 내하력을 제공합니다. Raydafon 유성 감속기는 설치 공간이 제한된 장비를 위한 컴팩트한 구조로 동일한 부피에서 더 높은 토크를 출력합니다.

단일 스테이지

3~10:1

2단계

15~100:1

3단계

최대 200:1

내부 유성 기어는 회전 중에 힘 위치를 지속적으로 변경하기 때문에 기어 마모가 균일하고 전체 기계 수명이 길어집니다. 안정적인 출력과 높은 위치 정확도를 위해 경화 합금강 기어, 정밀 베어링 및 낮은 백래시 조립 표준을 사용합니다. 반복 시작-정지, 정역회전 및 저관성 부하 조건에 적합합니다.

Planetary gearbox working principle

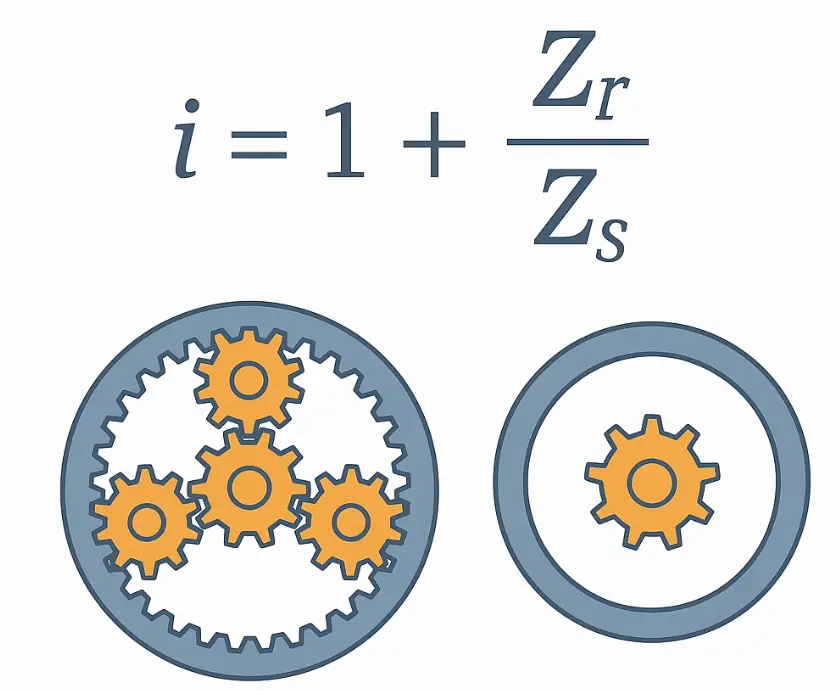

유성 기어박스의 기어비를 계산하는 방법

변속비는 출력 샤프트 속도와 토크를 결정합니다. 이는 장비 운영 효율성과 부하 매칭에 직접적인 영향을 미칩니다.

공통 구조: 선 기어 액티브, 내부 링 고정, 플래닛 캐리어 출력

나는 = 1 + (Zr ¼ Zs)

Zr = 내부 링 톱니  |  Zs = 태양 기어 톱니

예

태양 기어 치아: 20

내부 링 치아: 60

나는 = 1 + (60 ¼ 20) = 1 + 3 = 4

모터 4회전, 출력축 1회전 → 4:1

레이다폰 표준 범위

단일 스테이지: 3–10

2단계: 15–100

3단: 고부하 저속 조건용

공통 범위: 3:1 ~ 100:1

다양한 단계에서는 내부 마찰이 중첩되어 효율성에 약간의 영향을 미칩니다. 속도 비율이 허용한다는 전제 하에 보다 효율적인 저수준 조합을 선택합니다.

레이다폰은 모터 속도, 출력 속도 요구 사항 및 부하 토크를 기반으로 합리적인 변속비와 구조적 수준을 권장할 수 있습니다. 우리는 또한 매개변수 도면과 선택 제안을 제공합니다.문의하기비율 계산 및 모델 일치에 대한 지원을 받으려면

Planetary gearbox ratio calculation

View as

풍력 터빈용 요 드라이브 유성 기어박스

풍력 터빈용 요 드라이브 유성 기어박스

풍력 터빈용 Yaw Drive 유성 기어박스 - 12가지 프레임 크기, 1,000~80,000N·m, 비율 297:1~2,153:1, −40°C ~ +60°C 현장용 IP67 삼중 씰 연성철 하우징. 기어 세트는 침탄 처리되고 HRC 58-62로 연마됩니다. 떠다니는 행성 캐리어는 돌풍 하중 하에서 0.08° 이내의 전송 오류를 유지합니다. 플랜지 장착 슬루 베어링 지지대는 스플라인 또는 일체형 피니언 출력 옵션을 통해 IEC 모터 플랜지를 직접 수용합니다. 나셀 요 모멘트, 모터 프레임 및 현장 부식 등급을 보내주시면 일치하는 2D 인터페이스 도면과 공장에서 직접 견적을 24시간 이내에 보내드립니다.
PG 시리즈 피드 믹서 행성 기어 박스

PG 시리즈 피드 믹서 행성 기어 박스

Raydafon은 중국의 현지 제조업체 및 공급 업체로서 자체 공장에서 PG 시리즈 피드 믹서 Planetary Gearbox를 신중하게 제작했습니다. 속도 비율은 3 : 1 ~ 15 : 1입니다. 기어는 고강도 합금 강철로 만들어졌습니다. 담금질 후, 치아 표면 경도는 HRC55에 도달하는데, 이는 내마모 및 충격에 강력하며 1800n ℃의 토크를 견딜 수 있습니다. 상자에는 주철로 만들어졌으며 이중 밀봉 구조가 장착되어 있습니다. 먼지와 방수 수준은 IP65에 도달하며 농장의 습하고 먼지가 많은 환경에서 안정적으로 작동 할 수 있습니다. Factory Direct Supply 방법은 저렴하고 안정적인 변속기 제품을 제공합니다!
피드 믹서용 PGA 시리즈 오거 드라이브 유성 기어박스

피드 믹서용 PGA 시리즈 오거 드라이브 유성 기어박스

PGA 시리즈 오거 구동 유성 기어박스는 540rpm 트랙터 PTO에서 구동되는 TMR 사료 믹서 및 다이어트 피더용으로 제작되었습니다. 연속 토크는 3,810N·m(PGA-502)~42,000N·m(PGA-4203/4204)이며 비율은 11.1:1~662.8:1이고 표준 1"3/8 Z6 또는 1"3/4 Z20 입력 스플라인입니다. 기어와 샤프트는 고강도 합금강으로, 치면 경도가 약 HRC58로 침탄 처리된 가스입니다. 일체형 주철 하우징은 먼지, 슬러리 및 세척을 위해 IP65에 대한 이중 밀봉을 사용합니다. Raydafon이 중국 닝보에 있는 자체 ISO 9001 워크샵에서 OEM 믹서 제작자를 위해 그리고 농장과 딜러를 위한 대체 장치로 제조했습니다. 맞춤형 비율, 출력 플랜지 및 장착면이 도면에 작성됩니다. 확인된 선택과 견적을 받으려면 24시간 이내에 믹서 모델이나 도면을 보내십시오.
중국의 신뢰할 수있는 유성 기어박스 제조업체 및 공급 업체로서 당사 제품은 CE 인증을 통과했습니다. 양질의 제품을 구매하려면 저희에게 연락하십시오.
