피드 믹서용 PGA 시리즈 오거 드라이브 유성 기어박스
  • 피드 믹서용 PGA 시리즈 오거 드라이브 유성 기어박스피드 믹서용 PGA 시리즈 오거 드라이브 유성 기어박스
  • 피드 믹서용 PGA 시리즈 오거 드라이브 유성 기어박스피드 믹서용 PGA 시리즈 오거 드라이브 유성 기어박스

피드 믹서용 PGA 시리즈 오거 드라이브 유성 기어박스

PGA 시리즈 오거 구동 유성 기어박스는 540rpm 트랙터 PTO에서 구동되는 TMR 사료 믹서 및 다이어트 피더용으로 제작되었습니다. 연속 토크는 3,810N·m(PGA-502)~42,000N·m(PGA-4203/4204)이며 비율은 11.1:1~662.8:1이고 표준 1"3/8 Z6 또는 1"3/4 Z20 입력 스플라인입니다. 기어와 샤프트는 고강도 합금강으로, 치면 경도가 약 HRC58로 침탄 처리된 가스입니다. 일체형 주철 하우징은 먼지, 슬러리 및 세척을 위해 IP65에 대한 이중 밀봉을 사용합니다. Raydafon이 중국 닝보에 있는 자체 ISO 9001 워크샵에서 OEM 믹서 제작자를 위해 그리고 농장과 딜러를 위한 대체 장치로 제조했습니다. 맞춤형 비율, 출력 플랜지 및 장착면이 도면에 작성됩니다. 확인된 선택과 견적을 받으려면 24시간 이내에 믹서 모델이나 도면을 보내십시오.

피드 믹서용 PGA 시리즈 오거 드라이브 유성 기어박스

TMR 믹서 및 다이어트 피더용 540rpm PTO 구동 유성 감속기는 11.1:1~662.8:1의 비율로 3,810~42,000N·m 연속 토크를 제공합니다. 먼지, 진흙, 세척 작업을 위한 주철 하우징, 침탄 합금강 기어링, 이중 밀봉 및 IP65 보호 기능을 갖추고 있습니다.

  • 3,810~42,000연속 토크(N·m)
  • 11.1:1~662.8:1사용 가능한 비율
  • 540rpm정격 입력 속도
  • IP65먼지 및 물 보호

피드 믹서 및 TMR 왜건용 PGA 시리즈 오거 드라이브 유성 기어박스

PGA 시리즈는 트랙터 PTO와 피드 믹서의 믹싱 스크류 사이에 위치하는 오거 구동 장치입니다. 트랙터의 540rpm 입력은 유성 단계를 통해 오거가 실속 없이 사일리지, 건초 및 농축물을 들어 올리고 접는 데 필요한 낮은 높은 토크 회전으로 감소됩니다. 부하 경로가 여러 유성 기어에 걸쳐 공유되기 때문에 드라이브는 믹서의 전면 또는 측면 플레이트에 볼트로 고정할 수 있을 만큼 컴팩트한 상태를 유지하면서 가장 작은 모델의 경우 3,810N·m에서 가장 큰 모델의 경우 42,000N·m까지 연속 토크를 생성합니다.

Raydafon은 ISO 9001 품질 시스템에 따라 중국 닝보에 있는 자체 작업장에서 PGA 시리즈를 제작하고 이를 OEM 장치로 사료 혼합기 및 다이어트 사료 공급기 제조업체에 공급할 뿐만 아니라 교체 기어박스로 딜러에게 공급합니다. 귀하의 기계가 PTO 구동식인 경우,피드 믹서용 PTO 샤프트; 믹서가 유성 스테이지 대신 베벨 스테이지를 사용하는 경우피드 믹서 기어 박스같은 사이트에 범위.

오거 드라이브 유성 기어박스란 무엇이며 어떻게 작동합니까?

오거 구동 유성 기어박스는 유성 캐리어에 의해 운반되는 동안 링 기어 내부에서 회전하는 여러 유성 기어를 태양 기어가 구동하는 동축 감속기입니다. 따라서 토크는 단일 쌍이 아닌 한 번에 여러 톱니 접촉을 통해 전달됩니다. 이는 유성 장치가 짧고 둥근 하우징에서 무거운 믹서 부하를 전달할 수 있는 이유이며 전체 오거가 냉동 또는 압축된 공급에서 시작될 때 발생하는 충격에 저항하는 이유입니다.

피드 믹서의 순서는 간단합니다. 540rpm의 트랙터 PTO, 오거 샤프트에서 약 5~50rpm의 유성 감속, 비교적 작은 트랙터가 큰 믹싱 스크류를 돌릴 수 있는 토크 증가입니다. 이것이 바로 소형 트랙터를 운영하는 농장에서 PGA 시리즈를 선택하는 이유이기도 합니다. 트랙터가 아닌 기어박스가 추가 회전력을 공급하기 때문입니다. 동일한 원리가 사일리지 및 바이오가스 플랜트 공급 장치에도 적용되며, 여기서는 지속적인 저속 회전이 최고 속도보다 더 중요합니다.

기술 사양 및 모델 범위

모든 모델의 정격 입력 속도는 540rpm입니다. 모든 열을 보려면 테이블을 옆으로 스크롤하세요.

모델 연속 토크(N·m) 최대 토크(N·m) 비율 나는 입력축
단일 스테이지 및 2단 모델
PGA-502 3,810 7,620 12.36~15.51 1"3/8 Z6
PGA-1002/3 8,500 17,000 16.8~30.6 1"3/4 Z20
PGA-1202 11,600 23,200 11.1~19.4 1"3/4 Z20
PGA-1602/3 15,700 31,400 13.4~47.5 1"3/4 Z20
PGA-1702/3 15,700 31,400 13.4~47.5 1"3/4 Z20
PGA-2102/3 21,000 47,000 12.1~62.1 1"3/4 Z20
PGA-2502 23,780 48,000 13.6~23.6 1"3/4 Z20
PGA-3003/4 30,760 61,520 25.7–84.4 1"3/4 Z20
PGA-4203 42,000 142,000 27.8~91.4 1"3/4 Z20
대형 수직 혼합기 및 바이오가스 공급 장치를 위한 고비율 모델
PGA-1603 15,700 31,400 24.4~116.9 1"3/4 Z20
PGA-1703 15,700 31,400 24.4~116.9 1"3/4 Z20
PGA-2103 21,000 47,000 31.8–126.5 1"3/4 Z20
PGA-2503 23,780 48,000 35.7–142.2 1"3/4 Z20
PGA-3004 30,760 61,520 97.4–612.3 1"3/4 Z20
PGA-4204 42,000 142,000 105.4–662.8 1"3/4 Z20
  • 최대 토크는 로드된 오거를 시동하는 동안 기어박스가 허용하는 간헐적 피크입니다. 연속 토크는 중단 없는 혼합 작업에 대한 값입니다.
  • 표시된 입력 샤프트 옵션은 표준 1"3/8 Z6 및 1"3/4 Z20 PTO 프로파일입니다. 다른 스플라인, 보어 크기 및 출력 플랜지 치수를 도면에 맞게 가공할 수 있습니다.
  • 주어진 프레임에 대해 나열된 범위를 벗어나는 비율은 때때로 단계를 결합하여 도달할 수 있습니다. 필요한 출력 속도를 보내면 우리가 확인하겠습니다.

믹서에 적합한 PGA 모델을 선택하는 방법

  1. 프레임을 트랙터 동력과 오거 크기에 맞추십시오.소형 40~80hp 믹서는 일반적으로 PGA-502 또는 PGA-1002/3을 실행합니다. 중급 80~150hp TMR 왜건은 일반적으로 PGA-1602/3~PGA-2502를 사용합니다. 대형 수직 혼합기와 바이오가스 공급 장치는 PGA-3004 또는 PGA-4204로 이동합니다.
  2. 귀하의 임무에 대한 지속적인 토크를 확인하십시오.믹서에 필요한 오거 토크를 피크 수치가 아닌 표의 연속 수치와 비교하십시오. 최고 값은 작동 등급이 아니라 시작을 위한 여유 공간입니다.
  3. 입력축을 확인합니다.유럽과 북미의 대부분 트랙터는 540rpm에서 1"3/8 Z6을 사용하는 반면, 대형 기계는 1"3/4 Z20을 사용합니다. 잘못된 스플라인은 우리가 볼 수 있는 가장 일반적인 순서 오류입니다.
  4. 장착 및 오일 레벨을 점검하십시오.장치가 설명서에 지정된 각도에 놓이도록 믹서 프레임에 대한 볼트 패턴, 출력 플랜지 및 오일 필러 위치를 확인하십시오.
  5. 유지보수 간격을 계획합니다.매뉴얼의 오일 등급과 교환 간격을 사용하십시오. 귀하의 서비스 팀이 보증 기록을 위해 필요한 경우 서면 유지 관리 일정을 배송과 함께 제공할 수 있습니다.

어떤 프레임이 맞는지 모르시나요? 믹서 브랜드, 오거 직경, 트랙터 마력 및 필요한 오거 속도를 보내주십시오. 당사 엔지니어는 귀하가 주문하기 전에 모델과 비율을 확인할 것입니다.

제품 세부정보

아래 두 사진 모두 당사가 생산하는 PGA 시리즈 장치입니다. 주조 하우징과 PTO 입력이 포함된 조립된 기어박스와 장착 점검에 사용되는 치수 도면입니다.

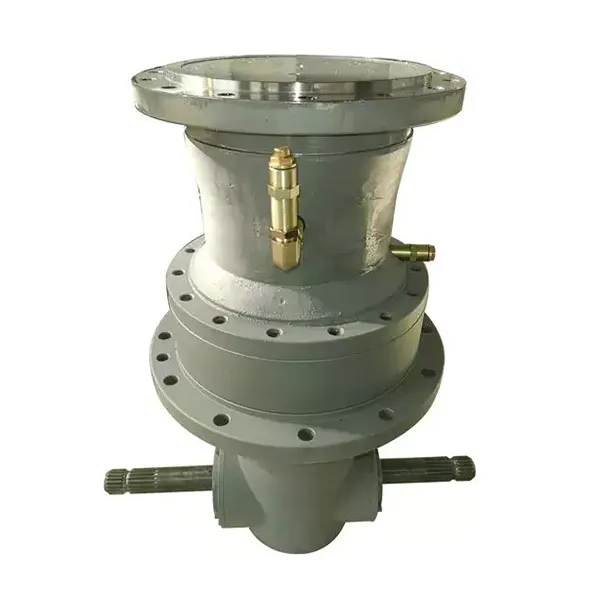

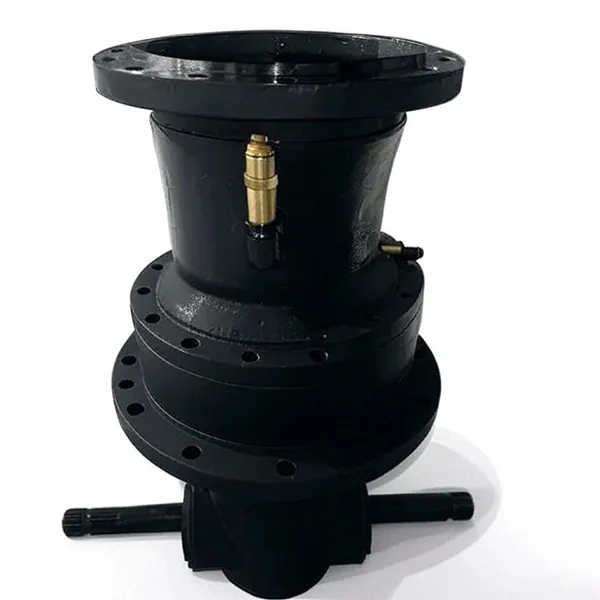

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
PGA 시리즈 오거 구동 유성 기어박스 — 주철 하우징, 유성 감속 스테이지 및 PTO 입력 샤프트.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
PGA 시리즈 피드 믹서 유성 기어박스의 외형 및 장착 치수.

재료, 밀봉 및 제작 품질

기어 및 열처리

기어와 샤프트는 고강도 합금강으로 가공되고 가스 침탄 처리된 후 약 HRC58의 치 표면 경도로 담금질되었으며 코어는 충격을 흡수할 만큼 충분히 견고합니다. 이러한 조합은 PGA 시리즈에 마모성 사일리지에 대한 내마모성과 반복 하중 시작에 대한 내성을 제공하며, 외부 엔벨로프를 변경하지 않고도 동일한 프레임이 넓은 비율 범위에 걸쳐 제공될 수 있는 이유입니다.

하우징 및 씰링

하우징은 일체형 주철 본체로, 베어링 보어를 동심원으로 유지하고 제작된 하우징이 전달하는 진동을 감쇠시킵니다. 입력 및 출력 끝의 이중 밀봉은 윤활유를 유지하고 먼지, 슬러리 및 세척수를 차단하여 장치에 IP65 보호 수준을 제공합니다. 그리스 니플과 오일 보충 지점은 믹서가 작동 위치에 있는 상태에서 일상적인 정비를 수행할 수 있도록 배치되어 있습니다.

파견 전 테스트

포장하기 전에 모든 기어박스를 작동하고 점검합니다. 무부하 작동을 통해 원활한 회전 및 오일 씰링을 확인하고, 기어 세트의 백래시 및 접촉 패턴 확인, 입력 스플라인 및 출력 플랜지의 최종 검사를 수행합니다. 프로젝트에 문서화된 증거가 필요한 경우 배송 문서에 테스트 기록을 첨부할 수 있습니다.

피드 믹서 운영자의 주요 이점

  1. 연료비 절감.전송 효율이 높다는 것은 PTO와 오거 사이의 전력 손실이 적다는 것을 의미하며, 유사한 혼합 작업에서 연료 사용량을 약 30% 절감합니다.
  2. 더 빠른 시작, 예열 없음.기어 세트는 빠르게 작동 상태에 도달하므로 이른 아침 배치 및 보충 믹스에는 긴 예열이 필요하지 않습니다.
  3. 안정적인 고속 혼합.정밀 기어 세트는 건초, 사일리지 및 농축물을 통해 오거 속도를 일정하게 유지하므로 배급량이 층화되는 대신 균등하게 혼합됩니다.
  4. 더 부드럽고 오래 지속되는 드라이브.대칭형 유성 레이아웃은 전달력의 균형을 유지하여 전체 드라이브라인의 재밍 부하와 기계적 마모를 줄입니다.
  5. 부하가 있는 경우 자동 비율 이동.장치는 압축되거나 동결된 공급물을 분해하는 높은 토크 모드에서 시작된 다음 나머지 배치에 대해 더 빠른 모드로 전환됩니다.
  6. 소형 트랙터와 함께 작동합니다.토크 증폭을 통해 더 작고 저렴한 트랙터가 동일한 오거를 구동할 수 있으므로 더 큰 기계를 다른 현장 작업에 사용할 수 있습니다.
  7. PTO 드라이브라인 수명이 길어졌습니다.낮은 시동 토크는 트랙터 PTO와 축 커플링의 충격을 줄여 커플링 교체 간격을 2~3배 연장합니다.
  8. 더 조용하고 안정적인 작동.다중 톱니 맞물림은 변속기 진동을 흡수하여 소음을 줄이고 패스너가 느슨해질 위험을 줄입니다.
  9. 더 쉬운 작동.자동 변속은 수동 개입을 줄여 운전자가 기어박스가 아닌 배급량과 장비를 지켜봅니다.
  10. 문서화된 품질.ISO 9001 생산, 자체 공장에서 가공 및 조립, 배송 후 예비 부품 및 기술 지원 제공.

위의 연료 절약 및 서비스 간격 수치는 당사의 기어박스 설계 및 일반적인 공급 혼합기 성능을 기준으로 합니다. 실제 결과는 트랙터, 배급량 및 작동 조건에 따라 달라집니다.

사용 가능한 구성 및 장착

PGA 시리즈는 세 가지 일반적인 믹서 레이아웃에 고정되는 견고하고 컴팩트한 유성 변속기로 제공됩니다. 어떤 것을 구축하거나 실행하는지 알려주십시오. 그러면 출력 플랜지, 장착면 및 오일 주입 위치가 그에 따라 설정됩니다.

트럭 장착형 믹서

믹서 전면 플레이트에 하우징이 장착된 상태에서 기어박스를 통해 트럭 엔진 PTO 또는 유압 모터에서 오거 구동이 이루어집니다.

자주식 기계

움직이는 섀시에 장착된 기어박스는 저진동 유성 레이아웃으로 이동 충격으로부터 기어 세트를 보호합니다.

고정식 및 고정식 믹서

오일 냉각 및 서비스 접근을 계획할 수 있는 바이오가스 플랜트, 공급 센터 및 고정식 TMR 설치에 대한 지속적인 업무입니다.

응용

PGA 시리즈는 공급 혼합기와 바이오가스 플랜트 공급 시스템의 회전을 구동합니다. 일반적인 설치에는 다음이 포함됩니다.

  • 수직 및 수평 TMR 사료 혼합기 및 다이어트 사료 공급기
  • 사료 센터 및 농장 사료 주방의 오거 및 스크류 컨베이어
  • 압축된 물질을 분해해야 하는 사일리지 및 짚 혼합 라인
  • 지속적으로 작동하는 바이오가스 플랜트 공급원료 믹서 및 도징 스크류
  • 동일한 오거 구동 원리를 사용하는 침구 및 쓰레기 살포기
  • 다른 브랜드의 기존 믹서에 마모된 기어박스를 개조하여 교체

귀하의 기계가 이 목록에 없으면 응용 프로그램과 듀티 사이클을 설명하십시오. 고정식 바이오가스 공급 장치에 적합한 기어박스는 트럭 장착형 TMR 왜건에 대해 다른 오일 사양이나 장착 각도가 필요할 수 있습니다.

고객 리뷰

★★★★★

로버트 마르티네즈파이프라인 및 현장 장비 계약자, 미국 휴스턴

우리는 염수 분무와 지속적인 진동이 일반적인 걸프 연안 파이프라인 작업에 이러한 유성 기어박스를 사용했습니다. 6개월 간의 연속 작동 동안 장치는 기어 맞물림 정확도에 측정 가능한 변화 없이 안정적으로 유지되었습니다. 이제 그들은 용접 포지셔너를 구동하여 조수가 고르지 않은 지면에서도 팔을 안정적으로 유지합니다. 다음 파이프라인 단계에서는 승인된 공급업체 목록에 포함되어 있습니다.

★★★★★

소피 뒤부아프랑스 리옹 자동차 부품 공장 생산 관리자

스탬핑 라인을 사용한 지 2년이 지났지만 포지셔닝 정확도는 얇은 알루미늄 시트에서도 여전히 ±0.02mm 이내를 유지합니다. 이 장치로 전환한 후 1차 통과 수율이 약 15% 향상되었으며 기어박스에는 예정된 오일 교환 외에는 아무것도 필요하지 않았습니다.

★★★★★

마르코 로시유지보수 구매자, 섬유 기계, 이탈리아

유럽과 중국 사이의 전압 차이가 걱정됐고, 그쪽 엔지니어들이 하룻밤 사이에 적응 방안을 마련해 이중 전압 제어 모듈을 공급했다. 나무 상자에는 올바른 윤활유와 현지 예비 부품 연락처가 포함된 이탈리아어로 된 유지 관리 설명서도 포함되어 있습니다. 장착 인터페이스는 직기 구동 샤프트와 정확히 일치했으며 시운전 중 축 방향 이동은 없었습니다.

구매자 FAQ

  • 내 피드 믹서에 적합한 PGA 모델은 무엇입니까?트랙터 마력, 오거 직경 및 필요한 오거 속도를 연속 토크 열에 맞추세요. 40~80hp 믹서는 일반적으로 PGA-502 또는 PGA-1002/3을 사용하고, 80~150hp TMR 왜건은 PGA-1602/3~PGA-2502를 사용하고 대형 수직 믹서 또는 바이오가스 공급 장치는 PGA-3004 또는 PGA-4204를 사용합니다. 믹서 세부 정보를 보내주시면 모델과 비율을 확인해 드리겠습니다.
  • 연속 토크와 최대 토크의 차이점은 무엇입니까?연속 토크는 중단 없는 혼합에 대한 등급입니다. 최대 토크는 로드된 오거가 시작될 때 장치가 허용하는 간헐적 피크입니다. 연속형 그림에서 기어박스의 크기를 조정하고 피크를 시작 헤드룸으로 처리합니다.
  • 어떤 PTO 입력 샤프트가 필요합니까?표준 옵션은 대부분의 540rpm 트랙터의 경우 1"3/8 Z6이고 대형 기계의 경우 1"3/4 Z20입니다. 귀하의 PTO가 다른 스플라인, 보어 또는 크기인 경우 도면을 보내주시면 일치하도록 입력을 가공해 드립니다.
  • 기어박스는 먼지와 물로부터 보호됩니까?예. 주철 하우징은 IP65 보호 수준의 입력 및 출력 끝 부분에 이중 밀봉을 사용하여 매일 농장에서 사용하는 먼지, 슬러리 및 세척 조건을 포괄합니다.
  • 맞춤형 비율, 플랜지 또는 하우징 마감을 주문할 수 있습니까?예. Raydafon은 자체 공장에서 기어를 가공하고 장치를 조립하므로 맞춤형 비율, 출력 플랜지, 장착면, 오일 충전 위치 및 페인트 마감이 OEM 프로그램용 도면으로 생산됩니다.
  • 리드타임, 예비 부품 및 보증은 어떻습니까?표준 프레임은 짧은 일정으로 배송되며 맞춤형 프레임은 확정된 도면을 따릅니다. 예비 기어 세트, 씰, 베어링은 별도로 구매 가능하며 보증 기간은 견적서에 명시되어 있습니다. 24시간 이내에 확정 가격으로 수량과 배송지를 보내주세요.
