웜 기어박스 설계는 어떻게 소형 장비 레이아웃을 지원합니까?

현대 산업 장비 설계에서는 공간이 가장 중요합니다. 엔지니어들은 성능이나 신뢰성을 저하시키지 않으면서 기계 설치 공간을 줄이는 방법을 끊임없이 모색합니다. 그만큼웜기어박스디자인은 독특한 직각 동력 전달, 높은 단일 스테이지 감속비 및 통합 유연성을 통해 컴팩트한 장비 레이아웃을 가능하게 하는 강력한 솔루션을 제공합니다. 평행축 또는 유성 기어박스와 달리 웜 기어박스는 입력 및 출력 샤프트가 90도 각도로 배치되어 있는 동안 단일 단계에서 최대 100:1까지 상당한 속도 감소를 달성합니다. 이러한 직각 구성을 통해 모터를 구동 샤프트 옆이나 아래에 장착할 수 있어 드라이브 트레인의 전체 길이가 크게 줄어듭니다. Raydafon Technology Group Co.,Limited의 공장은 20년 넘게 웜 기어박스 설계를 전문으로 해 왔으며, 우리 제품을 통해 고객이 기계 설치 공간을 최대 35%까지 줄일 수 있는 방법을 목격했습니다. 이 기사에서는 기술 사양과 실제 애플리케이션 데이터를 바탕으로 소형화를 지원하는 특정 설계 기능을 자세히 살펴봅니다.

그러나 웜 기어박스의 컴팩트함은 샤프트 방향 그 이상입니다. 이 설계는 본질적으로 높은 토크 대 중량 비율을 허용합니다. 이는 더 작은 기어박스가 더 큰 평행 샤프트 장치와 동일한 동력을 전달할 수 있음을 의미합니다. 또한 많은 웜 기어박스의 자동 잠금 기능으로 인해 고정 작업 시 외부 브레이크가 필요하지 않으므로 공간이 더욱 절약되고 부품 수가 줄어듭니다. 우리 공장에서는 중공 출력 샤프트와 모듈식 장착 플랜지가 있는 웜 기어박스 시리즈를 설계하여 추가 베어링이나 커플링 없이 구동 샤프트에 직접 커플링이 가능합니다. 이러한 기능으로 인해 웜 기어박스는 컨베이어 시스템, 포장 기계, 자재 취급 장비 및 바닥 공간이 부족한 기타 여러 응용 분야에서 선호되는 선택이 됩니다. 이 종합 가이드에서는 핵심 설계 요소를 분석하고, 자세한 제품 사양을 제공하며, 가능한 가장 컴팩트한 장비 레이아웃을 달성하는 데 도움이 되는 Raydafon의 모범 사례를 공유합니다.

목차

• 1. 직각 동력 전달이 웜 기어박스를 컴팩트 레이아웃에 이상적으로 만드는 이유는 무엇입니까?
• 2. 높은 토크 밀도는 어떻게 성능 저하 없이 기어박스 크기를 줄이는가?
• 3. 웜 기어박스 시리즈의 주요 사양은 무엇입니까?
• 4. 중공축 및 통합 모터 옵션을 사용하면 어떻게 공간을 더 절약할 수 있습니까?
• 자주 묻는 질문(FAQ)
• 결론 및 맞춤 상담

직각 동력 전달이 웜 기어박스를 컴팩트한 레이아웃에 이상적으로 만드는 이유는 무엇입니까?

웜 기어박스의 가장 큰 특징은 직각 동력 전달입니다. 일반적인 평행축 기어박스에서는 입력축과 출력축이 동일한 축에 있으므로 모터가 구동축과 일직선으로 배치되어야 합니다. 이로 인해 종종 기계 프레임 너머로 돌출되는 긴 선형 드라이브 트레인이 생겨 전체 장비 설치 공간이 늘어납니다. 그러나 웜 기어박스는 웜(나사)을 사용하여 샤프트가 90도 방향으로 향하는 웜휠을 구동합니다. 이를 통해 모터를 출력 샤프트에 수직으로 장착할 수 있으며 구동 트레인을 컴팩트한 L자 모양으로 효과적으로 "접을 수 있습니다". 이 기하학적 구조는 컨베이어 시스템, 모바일 기계 또는 로봇 셀 구성 요소와 같이 기계 폭이나 길이가 제한된 응용 분야에서 특히 유리합니다.

웜 기어박스 직각 설계의 특정 레이아웃 장점:

• 전체 길이 감소:모터를 기어박스 옆에 배치하면 동일한 모터 출력을 갖는 인라인 기어박스에 비해 총 구동렬 길이를 30~50% 줄일 수 있습니다. 이를 통해 장비 설계자는 드라이브를 더 좁은 공간에 설치할 수 있습니다.
• 다양한 장착 방향:당사의 웜 기어박스는 풋 장착형, 플랜지 장착형, 샤프트 장착형 등 어떤 위치에도 장착할 수 있습니다. 하우징은 여러 장착면으로 설계되어 추가 지지 브래킷 없이도 기어박스를 기계 프레임에 직접 부착할 수 있습니다.
• 통합 모터 어댑터:당사는 IEC 또는 NEMA 모터를 기어박스 입력 하우징에 직접 장착할 수 있는 다양한 모터 어댑터를 제공합니다. 이를 통해 모터와 기어박스 사이에 커플링이 필요하지 않으므로 추가 축 길이가 절약되고 정렬 문제가 줄어듭니다.
• 측면 공간 절약:다중 스테이션 인덱싱 테이블 또는 자동 보관 시스템과 같은 다중 구동 축이 있는 장비에서는 입력 샤프트가 안쪽을 향하므로 웜 기어박스를 콤팩트하게 나란히 배열하여 구동 뱅크의 전체 너비를 최소화할 수 있습니다.

공간 절약 가능성을 설명하기 위해 식품 가공 공장용으로 설계된 컨베이어 시스템을 고려해 보십시오. 원래 설계에서는 모터가 인라인으로 장착된 헬리컬 베벨 기어박스를 사용했으며 총 구동 길이는 850mm가 필요했습니다. 공장은 좁은 통로에 맞도록 컨베이어 폭을 줄여야 했습니다. 직각 모터 마운트를 갖춘 웜 기어박스 설계로 전환함으로써 드라이브 길이가 460mm로 46% 단축되었습니다. 이를 통해 공장에서는 구조적 수정 없이 사용 가능한 통로에 컨베이어를 설치할 수 있었습니다. 또한 웜 기어박스는 단일 단계에서 필요한 20:1 감속비를 제공하여 부품 수를 더욱 줄이고 조립을 단순화했습니다.

또한 직각 설계를 통해 웜 기어박스를 전원 공급 지점에 직접 배치할 수 있으므로 긴 구동 샤프트, 추가 베어링 및 지지 구조의 필요성이 줄어듭니다. 우리 공장Raydafon Technology Group Co., Limited기어박스 출력이 기계 입력 샤프트와 직접 맞물릴 수 있도록 하는 맞춤형 샤프트 확장 옵션을 제공하므로 별도의 커플링 플랜지가 필요하지 않습니다. 이 통합 접근 방식은 공간을 절약할 뿐만 아니라 중요한 정렬 지점의 수를 줄여 전반적인 신뢰성을 향상시킵니다. 요약하자면, 웜 기어박스의 직각 형상은 컴팩트함의 기초이며 설계자가 공간이 제한된 애플리케이션을 위해 웜 기술을 선택하는 주요 이유입니다.

높은 토크 밀도는 어떻게 성능 저하 없이 기어박스 크기를 줄입니까?

토크 밀도(기어박스 크기 단위당 전달되는 토크의 양)는 소형 장비 설계에 중요한 매개변수입니다. 웜 기어박스는 웜과 웜휠 사이의 슬라이딩 작용으로 인해 이 영역에서 탁월하며, 이는 하중 분산을 위한 넓은 접촉 영역을 허용합니다. 주어진 시간에 몇 개의 톱니만 접촉하는 스퍼 또는 헬리컬 기어와 달리 웜 기어는 웜의 길이를 따라 연속 톱니 맞물림을 가지며 하중을 더 넓은 표면에 분산시킵니다. 이를 통해 웜 기어박스는 동일한 중심 거리의 평행축 기어박스보다 더 높은 토크 용량을 달성할 수 있습니다. 결과적으로 더 작은 웜 기어박스는 더 크고 무거운 대안과 동일한 토크를 처리할 수 있어 장비 소형화에 직접적으로 기여합니다.

웜 기어박스 설계에서 토크 밀도를 향상시키는 주요 요소:

• 최적화된 치형(ZAI 또는 ZI 유형):당사의 웜 기어박스는 청동 웜휠과 결합된 ZI(인벌류트) 프로파일의 강화 및 연삭 웜을 사용합니다. 이 조합은 높은 부하 전달 용량과 낮은 마찰 계수를 제공하므로 기어박스는 크기 63 중심 거리 하우징에서 최대 1,500Nm의 토크를 전달할 수 있습니다.
• 고급 베어링 선택:우리는 웜 샤프트에 테이퍼 롤러 베어링을 사용하고 출력 샤프트에 견고한 앵귤러 콘택트 베어링을 사용합니다. 이러한 베어링은 반경방향 하중과 축방향 하중을 모두 처리할 수 있으므로 기어박스가 돌출 하중 조건에서도 토크 등급을 유지하도록 보장합니다.
• 향상된 윤활 및 냉각:웜 기어박스 하우징은 내부 오일 용량이 크고 냉각 핀이 설계되어 열이 빠르게 방출됩니다. 이는 기어박스가 열 경감 없이 정격 토크에서 지속적으로 작동할 수 있음을 의미합니다. 그렇지 않으면 더 큰 장치가 필요합니다.
• 케이스 강화 웜(58-62 HRC):당사의 웜은 연삭 후 표면 경화되어 견고한 코어와 내마모성 표면을 제공합니다. 이는 기어박스의 피로 수명을 연장하고 수백만 사이클 동안 토크 용량을 유지합니다.

토크 밀도 이점을 정량화하기 위해 웜 기어박스(중심 거리 80mm)를 비슷한 크기의 헬리컬 기어박스와 비교했습니다. 웜 기어박스는 2,100Nm의 정격 출력 토크를 달성한 반면, 헬리컬 유닛은 동일한 하우징 볼륨에서 1,400Nm를 전달했습니다. 이렇게 50% 더 높은 토크 밀도는 장비 설계자가 더 작은 웜 기어박스를 사용하여 동일한 성능을 달성하고 공간과 무게를 절약할 수 있음을 의미합니다. 농업 기계 또는 자재 취급 장비와 같은 이동 장비 응용 분야에서 이러한 중량 감소는 연료 효율성을 향상시키고 구조적 부하를 줄여줍니다.

우리 공장에서는 마찰을 30%까지 줄여주는 특별히 제조된 합성 오일을 사용하여 중심 거리를 늘리지 않고도 더 높은 토크 출력을 가능하게 하는 "토크 밀도" 웜 기어박스라는 설계 변형도 개발했습니다. 이 변형은 공간이 극히 제한되어 있지만 높은 토크가 필수적인 롤 성형 기계 및 의료 영상 장비와 같은 응용 분야에서 널리 사용됩니다. Raydafon의 올바른 웜 기어박스 설계를 선택하면 장비 설계자는 전력이나 신뢰성을 저하시키지 않고 보다 컴팩트한 레이아웃을 달성할 수 있습니다.

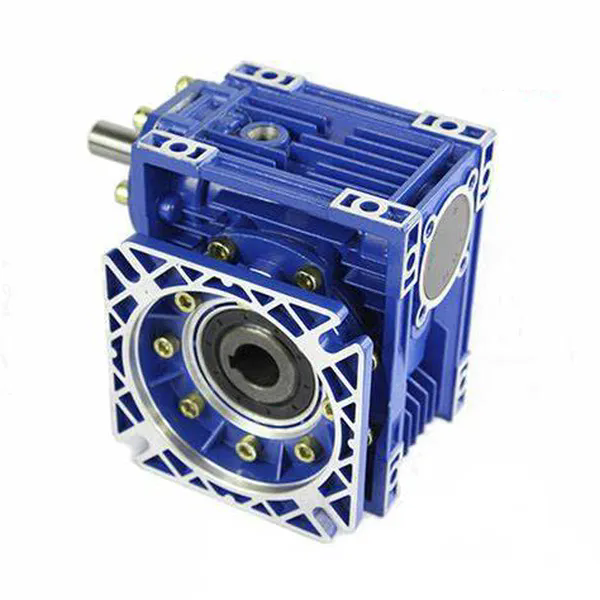

웜 기어박스 시리즈의 주요 사양은 무엇입니까?

Raydafon Technology Group Co., Limited는 소형 장치(중심 거리 30mm)부터 대형 모델(중심 거리 200mm)까지 광범위한 웜 기어박스 크기를 제공합니다. 각 시리즈는 다양한 감속비(5:1 ~ 100:1), 장착 옵션 및 출력 샤프트 구성으로 제공됩니다. 아래 표에는 포장, 운반 및 자동화 장비에 광범위하게 사용되는 가장 인기 있는 웜 기어박스 모델의 사양이 요약되어 있습니다. 모든 장치는 ISO 9001 표준에 따라 테스트되었으며 폭발성 대기에 대한 ATEX 인증을 받았습니다. 우리 공장은 또한 귀하의 정확한 토크 및 공간 요구 사항에 맞는 맞춤형 크기 조정 서비스를 제공합니다.

표준 크기 외에도 당사 공장에서는 전체 깊이가 중요한 응용 분야를 위해 하우징 길이가 감소된 "짧은" 버전의 웜 기어박스를 제공합니다. 이는 최적화된 내부 형상으로 인해 토크 등급이 저하되지 않고 보다 컴팩트한 베어링 배열과 감소된 오일 저장소를 사용함으로써 달성됩니다. 우리는 또한 세척 규정 준수 및 내부식성이 요구되는 식품 및 제약 산업을 위한 스테인리스강 변형도 제공합니다. 당사의 모든 웜 기어박스 제품은 2년 보증이 제공되며 윤활 권장 사항 및 유지 관리 일정이 포함된 자세한 사용자 매뉴얼이 포함되어 있습니다.

당사 공장에서는 기존 장비에 맞는 맞춤형 보어 크기, 키 홈 치수 및 장착 플랜지도 제공합니다. 우리는 즉각적인 배송을 위해 광범위한 표준 웜 기어박스 장치 재고를 유지하고 있으며 영업일 기준 15일의 짧은 리드 타임으로 맞춤형 주문을 생산할 수 있습니다. 당사의 엔지니어링 팀은 토크와 비율뿐만 아니라 공간 제약, 환경 요인 및 소음 요구 사항을 고려하여 소형 장비 레이아웃에 가장 적합한 웜 기어박스를 선택하는 데 도움을 드립니다.

중공축 및 통합 모터 옵션을 사용하면 어떻게 공간을 더 절약할 수 있습니까?

직각 형상과 높은 토크 밀도 외에도 웜 기어박스는 장비 설치 공간을 대폭 줄이는 추가 설계 기능을 제공합니다. 가장 영향력 있는 두 가지는 중공 출력 샤프트 옵션과 통합 모터(기어모터) 구성입니다. 중공축 웜 기어박스를 사용하면 기계의 구동 샤프트가 기어박스 출력을 직접 통과할 수 있으므로 커플링, 별도의 베어링 지지대 및 정렬 메커니즘이 필요하지 않습니다. 이러한 직접 연결은 공간을 절약할 뿐만 아니라 구성 요소 수를 줄여 비용과 유지 관리 요구 사항을 모두 낮춥니다. 당사 공장에서는 샤프트 직경이 14mm에서 75mm에 이르는 키형 또는 수축 디스크 연결을 갖춘 다양한 중공 샤프트 웜 기어박스를 개발했습니다.

중공축 및 통합 모터 설계의 주요 공간 절약 이점:

• 중공축으로 커플링 길이 제거:기존 설정에서 기어박스 출력 샤프트는 축 길이를 80~150mm 추가할 수 있는 유연한 커플링을 통해 기계 샤프트에 연결됩니다. 중공축 웜 기어박스는 기계 샤프트에 직접 장착되어 총 구동렬 길이를 그만큼 줄입니다.
• 통합 모터로 전체 높이 감소:당사의 통합 모터 버전(기어모터)은 모터를 기어박스 입력 하우징에 직접 장착합니다. 이렇게 하면 모터 풋과 커플링이 제거되어 전체 높이가 낮아지고 드라이브가 간격이 낮은 컨베이어나 기계 베이스 아래에 장착될 수 있습니다.
• 샤프트 베어링 제거:중공축 기어박스는 내부 베어링을 통해 기계 샤프트를 지지하므로 더 이상 기계 프레임에 별도의 필로우 블록 베어링이 필요하지 않습니다. 이는 장비의 설치 공간과 비용을 모두 줄여줍니다.
• 단순화된 설치 및 정렬:직접 중공축 장착은 동심도를 보장하고 설치 중 정밀한 정렬이 필요하지 않습니다. 이는 조립에 필요한 시간과 기술을 줄여주며, 이는 특히 대량 생산 기계에 유용합니다.

이러한 기능의 공간 절약 가능성을 설명하기 위해 컨베이어 드라이브 애플리케이션을 고려해 보겠습니다. 발에 장착되는 웜 기어박스, 유연한 커플링, 모터 및 벨트 드라이브를 갖춘 기존 설계의 길이는 900mm에 이릅니다. 당사의 모터 일체형(기어모터) 중공축 웜기어박스를 사용하여 구동길이를 510mm로 단축하였습니다. 또한 통합 모터는 모터 베이스 플레이트를 제거하여 폭을 100mm 더 절약했습니다. 전체 기계 설치 공간이 34% 감소하여 장비를 더 좁은 생산 셀에 배치할 수 있게 되었고 공장의 자재 흐름이 개선되었습니다.

Raydafon Technology Group Co., Limited의 당사 공장에서는 풋 또는 플랜지 마운트 대신 반력암을 사용하는 웜 기어박스의 "소형 토크 암" 버전도 제공합니다. 이 설계를 통해 기어박스를 기계 샤프트에 매달 수 있으므로 바닥 공간이 전혀 필요하지 않습니다. 이는 모바일 장비나 언더 마운팅이 불가능한 응용 분야에서 특히 유용합니다. 우리는 밀리미터 단위의 공간이 중요한 자동 가이드 차량(AGV)을 위한 소형 토크 암 웜 기어박스 솔루션을 제공했습니다.

요약하면, 중공축 및 통합 모터 옵션은 웜 기어박스를 단순한 구성 요소에서 장비 설치 공간을 적극적으로 줄이는 완전한 드라이브 솔루션으로 변환합니다. 커플링, 베어링 및 장착 베이스를 제거함으로써 이러한 설계는 보다 작고 효율적이며 비용 효율적인 기계를 향한 추세를 지원합니다. 당사 공장에서는 드라이브를 기계 설계에 원활하게 통합할 수 있도록 각 웜 기어박스 구성의 3D CAD 모델을 제공할 수 있습니다.

자주 묻는 질문(FAQ)

질문 1: 소형화 측면에서 웜 기어박스는 베벨-헬리컬 기어박스와 어떻게 비교됩니까?

답변: 웜 기어박스는 일반적으로 동일한 토크와 비율에 대해 베벨-헬리컬 기어박스보다 더 컴팩트하며, 특히 15:1 이상의 단일 스테이지 감속에서는 더욱 그렇습니다. 베벨-헬리컬 기어박스는 20:1 비율을 달성하기 위해 두 단계가 필요한 반면, 웜 기어박스는 한 단계로 이를 달성하여 길이를 약 30% 절약합니다. 또한 웜 기어박스는 중간 샤프트를 위한 별도의 장착 베이스가 필요하지 않기 때문에 장착 공간이 더 간단합니다. 그러나 웜 기어박스는 베벨-헬리컬 기어박스보다 약간 덜 효율적이지만(일반적으로 80-90% 대 95-97%) 많은 응용 분야에서 공간 절약으로 인해 약간의 효율성 절충이 정당화됩니다. 우리 공장은 요청 시 모든 응용 분야에 대한 효율성 및 공간 비교 데이터를 제공합니다.

질문 2: 더 많은 공간을 절약하기 위해 웜 기어박스를 수직으로 장착할 수 있습니까?

답변: 예, 당사의 웜 기어박스는 수직(입력 샤프트 수평, 출력 샤프트 수직 또는 그 반대)을 포함하여 다양한 장착 방향에 맞게 설계되었습니다. 수직 장착은 믹서나 회전 테이블과 같이 구동 샤프트가 수직인 장비에 유용할 수 있습니다. 그러나 윤활 및 밀봉에는 특별한 주의를 기울여야 합니다. 당사 공장에서는 오일 누출을 방지하고 적절한 윤활을 보장하기 위해 특정 오일 레벨, 브리더 및 씰을 갖춘 수직 방향 웜 기어박스 설계를 제공합니다. 우리는 수직 설치를 위한 자세한 장착 지침과 씰 키트를 제공합니다. 웜 기어박스의 컴팩트한 설치 공간은 수직 구성에서도 유지됩니다.

질문 3: 중공축 설계가 기어박스의 토크 등급에 어떤 영향을 미치나요?

답변: 중공축 설계는 기어박스 하우징과 베어링이 전달된 전체 토크를 처리하도록 정격화되어 있으므로 기어박스의 토크 정격을 감소시키지 않습니다. 중공 샤프트는 기계 샤프트를 수용할 수 있는 크기로 만들어졌으며, 키홈 또는 수축 디스크는 미끄러짐 없이 토크를 전달하도록 설계되었습니다. 당사의 웜 기어박스에서 중공축은 양쪽 끝에서 견고한 베어링으로 ​​지지되어 토크 용량이 중실축 버전과 동일하도록 보장합니다. 그러나 중공축의 허용 오버행 하중은 축 재질의 감소로 인해 중실축에 비해 약간 낮을 수 있습니다. 우리 공장에서는 각 중공축 모델에 대한 특정 돌출 하중 등급을 제공합니다.

질문 4: 콤팩트한 레이아웃에서 웜 기어박스는 다른 기어박스 유형보다 소음이 더 큽니까?

답변: 웜 기어박스는 헬리컬 기어박스보다 소음이 더 클 수 있으며, 특히 고속에서 웜과 웜휠 사이의 미끄럼 마찰로 인해 더욱 그렇습니다. 그러나 당사의 웜 기어박스 설계에는 정밀 연삭 웜(ISO 6 등급), 최적화된 톱니 접촉 패턴 및 소음 감소 하우징 재료를 포함하여 소음을 줄이기 위한 여러 기능이 통합되어 있습니다. 우리 공장에서는 마찰과 소음을 줄이기 위해 특별히 합금된 청동 웜 휠이 있는 "저소음" 버전도 제공합니다. 기어박스가 운전자에게 더 가까울 수 있는 컴팩트한 레이아웃에서는 작업장 소음 규정을 충족하기 위해 Silent 시리즈를 권장합니다. 각 웜 기어박스 모델에 대한 소음 수준 데이터(1미터당 dB)를 제공합니다.

질문 5: Raydafon Technology Group Co., Limited는 소형 장비에 사용되는 웜 기어박스에 대해 어떤 사용자 정의를 제공합니까?

답변: 당사는 특수 출력 샤프트 길이 또는 직경, 맞춤형 모터 어댑터, 다중 출력 샤프트 구성(단일/이중 확장, 중공 또는 스플라인), 통합 토크 제한기 및 맞춤형 장착 피트 등 소형 장비 설계에 맞는 광범위한 맞춤형 옵션을 제공합니다. 또한 더 짧은 입력 샤프트를 사용하거나 기어박스를 기계 프레임 자체에 통합하는 등 엔벨로프를 최소화하기 위한 설계 지원을 제공합니다. 우리 공장에는 CAD 파일을 사용하여 웜 기어박스 배치를 최적화할 수 있는 사내 엔지니어링 팀이 있습니다. 우리는 무료 초기 상담을 제공하고 통합을 위한 3D 모델을 제공할 수 있습니다. 특정 공간 제약에 대해 문의하시면 맞춤형 솔루션을 제안해 드리겠습니다.

결론: 웜 기어박스로 최대 공간 효율성 달성

웜 기어박스는 토크나 신뢰성을 저하시키지 않으면서 컴팩트한 장비 레이아웃을 달성하려는 엔지니어에게 최고의 선택입니다. 직각 동력 전달, 높은 토크 밀도, 중공축 옵션 및 통합 모터 기능이 함께 작동하여 기계 설치 공간을 최대 35%까지 줄입니다. Raydafon Technology Group Co., Limited에서는 당사 공장에서 소형일 뿐만 아니라 내구성이 뛰어나고 효율적이며 특정 응용 분야 요구 사항에 맞게 사용자 정의할 수 있는 웜 기어박스 시리즈를 설계했습니다. 새로운 컨베이어, 포장 기계 또는 모바일 로봇을 설계하는 경우 당사의 웜 기어박스는 더 적은 공간에 더 많은 기능을 장착하는 데 도움이 될 수 있습니다.
