크레인 러핑 유압 실린더
  • 크레인 러핑 유압 실린더크레인 러핑 유압 실린더
  • 크레인 러핑 유압 실린더크레인 러핑 유압 실린더

크레인 러핑 유압 실린더

Raydafon 크레인 러핑 유압 실린더는 이동식 크레인 및 항만 기계용 붐 각도 제어 실린더입니다. 참조 모델 ZXSTC1000S.2.5-00: Φ320 보어, Φ280 로드, 4000mm 스트로크, 4750mm 설치 거리, 32MPa 작동 압력, 3000kN 실시간 동적 추력, 1522kg 단위 중량. 본체는 항공 등급 고강도 합금강으로 7패스 다이 단조되었으며, 1250 MPa 이상의 인장 강도를 안정화하기 위해 이중 노화되었습니다. 독일에서 수입한 퍼플루오로에테르 고무 복합 링과 5μm 계단형 더스트 립을 갖춘 삼중 프로그레시브 씰입니다. 0.08mm/s 초저속 안정성을 위해 ±0.03mm 자기 변형 위치 피드백을 갖춘 통합 전기 유압식 서보입니다. 5000시간 유지보수가 필요 없는 주기. 맞춤형 보어 Φ50-500mm, 염수 분무 및 먼지 방지. MOQ 5개 단위, 대량 리드타임 45-60일. 견적을 위해 크레인 모델, 추력 요구 사항 및 수량을 보내십시오.
크레인 러핑 · 모델 ZXSTC1000S.2.5-00

이동식 크레인 및 항만 기계용 맞춤형 크레인 러핑 유압 실린더 - OEM 제조업체 직접 공급

크레인 러핑 유압 실린더는 이동식 크레인의 붐 각도를 제어합니다. Raydafon은 장거리로 확장되고 컴팩트하게 들어가는 복동식 다단계 텔레스코픽 설계로 제작되었습니다. 본체는 항공 등급 고강도 합금강으로 7패스 다이 단조되었으며 1250MPa 이상의 인장 강도를 안정화하기 위해 이중 시효 처리되었습니다. 삼중 점진적 밀봉 및 자기 변형 서보 모듈은 항만 및 풍력 듀티 사이클의 염수 분무, 먼지 및 정밀도 요구 사항을 처리합니다.

3000 kN 실시간 동적 추력
32MPa 작동 압력
Φ320×Φ280 보어×로드
4000mm 뇌졸중
5000시간 유지보수가 필요 없는
참조 모델

ZXSTC1000S.2.5-00 — 전체 사양

참조 모델은 대형 이동식 크레인 러핑 회로에 사용되는 실제 생산 구성입니다. 동일한 드로잉 프로세스에서 맞춤형 보어 및 스트로크를 사용할 수 있습니다.

실린더 이름 도면 번호 보어 ΦD 로드 Φd 스트로크 S 설치하다. 엘 압력 포트 무게
러핑 유압 실린더 ZXSTC1000S.2.5-00 Φ320 Φ280 4000mm 4750mm 32MPa 2-M27×2
4-G1/4
1522kg

다양한 추력이나 장착 패턴을 가진 크레인 회로를 도면에 맞춰 제작할 수 있습니다. 크레인 브랜드와 모델, 필요한 추력, 장착 도면을 보내주십시오. 더 넓은 모바일 크레인 실린더 범위에 대해서는 다음을 참조하십시오.모바일 크레인 유압 실린더범주.

엔지니어링 심층 분석

이 실린더를 다르게 만드는 네 가지 기술

01

전체 상태 적응형 부하 제어

실린더 본체는 항공 등급 재료로 단조되었습니다. Raydafon은 7번의 단조 공정과 이중 시효 열처리를 거친 맞춤형 고강도 합금강을 사용합니다. 이중 노화는 재료 구조를 안정화시켜 인장 강도가 1250 MPa 이상으로 유지됩니다. 연속 리프트 사이클을 실행하는 3000kN 스러스트 실린더에서 입자 구조는 32MPa 압력에서 피로 수명을 안정적으로 유지하는 요소입니다.

≥1250 MPa 인장
02

미크론 수준의 정밀 서보 제어

Raydafon의 엔지니어링 팀은 기존의 개별 밸브 제어 설정을 대체하는 통합 전기 유압식 서보 모듈을 개발했습니다. 밸브 그룹은 항공 등급 서보 밸브 코어와 ±0.03mm 정확도의 자기 변형 변위 센서를 사용합니다. 이 조합은 0.08mm/s의 초저속 안정적인 작동을 지원하므로 작업자는 미세 로딩 작업 중에 스틱 슬립이나 오버슈트 없이 붐을 배치할 수 있습니다.

±0.03 mm 센서 정확도
03

극한 환경에서 긴 수명 보호

항만 기계에 염수 분무 침식이 보입니다. 야금 장비에는 고온 먼지가 보입니다. Raydafon은 두 가지 모두에 대해 3중 점진적 밀봉 보호 구조를 구축했습니다. 메인 씰은 양방향 압력 보상을 위한 이중 립 디자인을 갖춘 독일에서 수입한 퍼플루오로에테르 고무 복합 링입니다. 중간층은 5μm보다 큰 고체 입자를 차단하는 계단형 더스트 립을 사용합니다. 오염 방지 기능은 기존 단일 립 씰보다 40% 더 높습니다. 복합 사이클은 5000시간 동안 유지보수가 필요하지 않습니다.

5 μm 더스트 립
04

에너지 효율성에 최적화된 유압 시스템

Raydafon의 에너지 절약 설계는 건설 기계가 실제로 어떻게 작동하는지 분석하는 데서 비롯됩니다. 차동 진폭 회로는 무부하 조건에서 작동유 순환량을 35% 감소시킵니다. 고효율 영구 자석 동기 모터 펌프 그룹과 결합된 이 시스템의 종합 에너지 소비량은 기존 솔루션에 비해 28% 감소합니다. 8시간 교대로 작동하는 크레인의 경우 이는 연료 또는 배터리 소비가 눈에 띄게 감소하는 것으로 해석됩니다.

-28% 시스템 에너지

Raydafon 크레인 러핑 유압 실린더가 필요한 이유

A

유압 분야에서 20년

Raydafon은 20년 동안 유압 실린더를 제조해 왔습니다. 엔지니어링 팀은 실린더, 서보 모듈 및 씰 시스템을 자체 개발하므로 사양 변경은 외부 공급업체를 통하지 않고 소스에서 처리됩니다.

B

단조부터 조립까지 완벽하게 제어

차체 단조, 열처리, 호닝, 크롬 도금, 씰 조립 및 압력 테스트는 모두 Raydafon 공장에서 이루어집니다. 이를 통해 추적성은 그대로 유지되고 여러 공급업체로부터 얻는 배치 차이가 줄어듭니다.

C

직접 공장 가격

직접 판매 모델로 판매됩니다. 동일한 사양 수준에서 유럽 및 미국 브랜드 비용의 약 60% 수준으로 성능을 비교할 수 있습니다. 공장과 구매자 사이에 거래 마진이 추가되지 않습니다.

D

풀 스펙 커스터마이징

Φ50mm에서 Φ500mm까지의 실린더 보어 직경을 맞춤 제작할 수 있습니다. 스트로크, 설치 거리, 포트 유형 및 장착 패턴이 도면에 따라 생성되므로 비표준 크레인 모델을 정확하게 일치시킬 수 있습니다.

E

항만 및 풍력 발전 조건에서 검증됨

삼중 씰링 시스템과 서보 모듈은 항만 기계 염수 분무 및 풍력 발전 무거운 리프트 조건을 위해 제작되었습니다. 디자인은 실험실 조건이 아닌 실제 작업 현장을 대상으로 합니다.

F

OEM 지원

크레인 브랜드와 모델 또는 도면 번호를 보내십시오. Raydafon은 동일한 도면에서 맞춤형 배치를 리버스 엔지니어링, 샘플링 및 견적합니다. OEM 고객을 위한 개인 라벨 포장을 지원합니다.

치수 도면

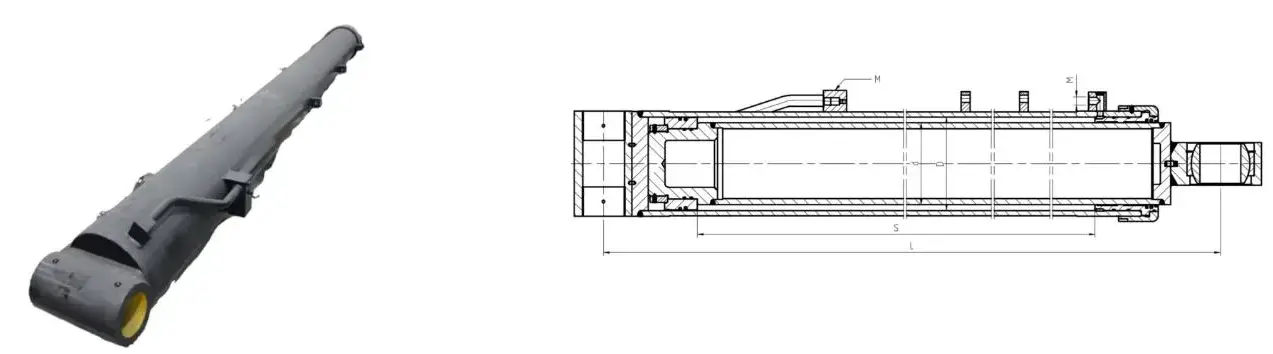

Crane luffing hydraulic cylinder dimension drawing
설치 개요 - 보어/로드 인터페이스, 포트 위치 및 장착 패턴

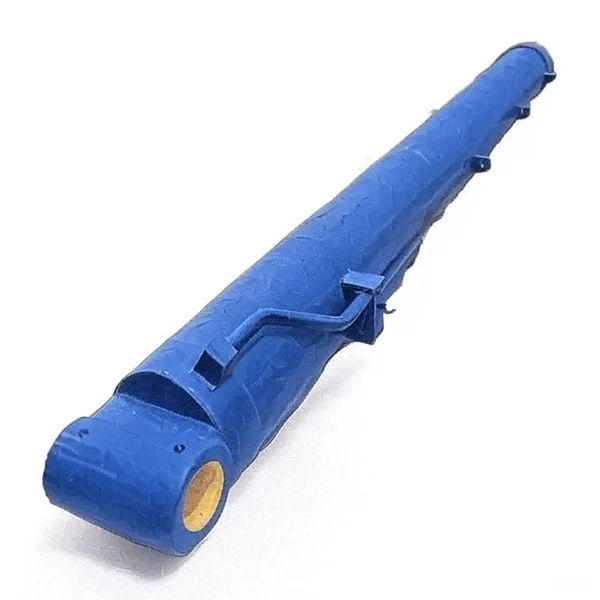

Crane luffing hydraulic cylinder product view
제품 보기 - 실린더 본체 및 로드 조립

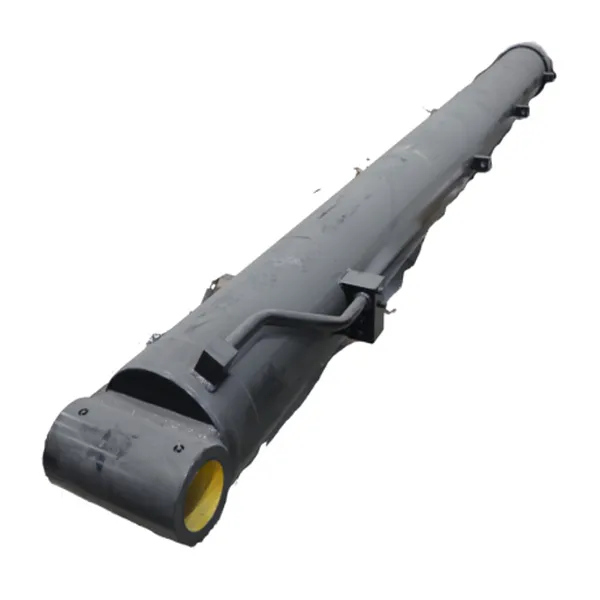

Crane luffing hydraulic cylinder detail
포트 및 씰 세부 정보 — 2-M27×2 + 4-G1/4 인터페이스

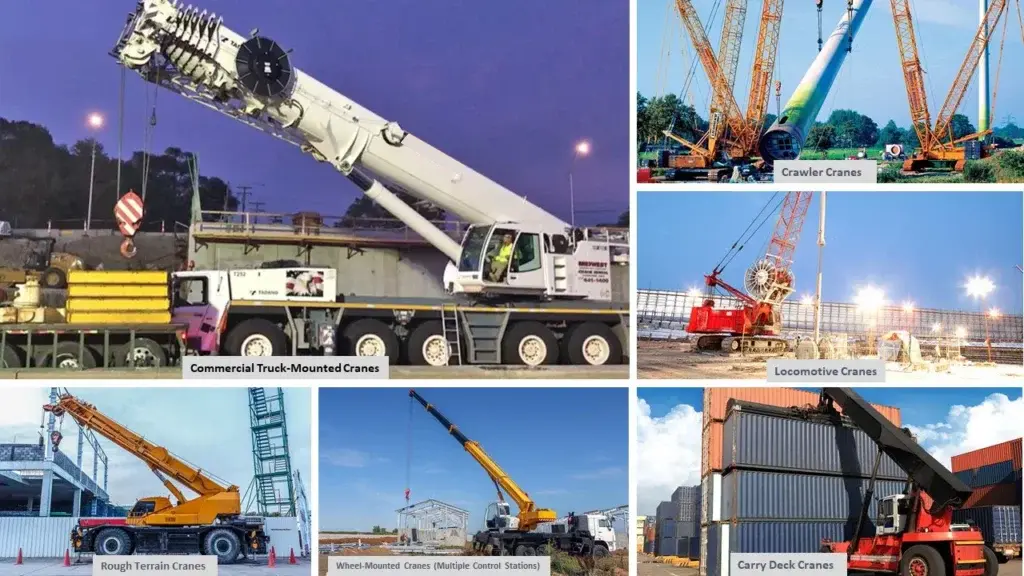

Crane luffing hydraulic cylinder application
애플리케이션 참조 — 모바일 크레인 러핑 회로에 장착

크레인 러핑 유압 실린더가 사용되는 곳

01

이동식 크레인

트럭 장착형 및 전지형 이동식 크레인의 붐 각도 제어. 최대 부하에서 붐을 올리고 유지하는 데 필요한 추력을 처리합니다.

02

항만 기계

염수 분무 환경의 선박-해안 및 야드 크레인. 삼중 프로그레시브 씰과 경질 크롬 도금으로 해안 작업의 유지 관리 주기가 연장됩니다.

03

풍력 장비

설치 및 유지보수 선박의 크레인 붐 러핑. 해양 정밀 포지셔닝에는 높은 추력 안정성과 미크론 수준의 서보 제어가 중요합니다.

04

중공업 및 야금

고온 및 먼지 환경의 산업용 리프팅 장비. 에너지 절약 회로는 장시간 근무 시 연료 또는 배터리 소모를 줄여줍니다.

주문 사양서

참조 모델
ZXSTC1000S.2.5-00
실시간 동적 추력
3000kN
작동 압력
32MPa
보어 직경
Φ320mm(맞춤형 Φ50-500mm 사용 가능)
로드 직경
Φ280mm
뇌졸중
4000mm
설치거리
4750mm
단위중량
1522kg
포트/인터페이스
2-M27×2 + 4-G1/4
바디 단조
7패스 다이 단조 항공 등급 합금강, ≥1250MPa 인장 강도로 두 배 시효됨
서보 제어
통합 전기 유압식 서보, 자기 변형 센서 ±0.03mm 정확도, 초저속 0.08mm/s
씰링
삼중 프로그레시브 씰, 독일 퍼플루오로에테르 복합 메인 링, 5μm 계단형 더스트 립
에너지 절약
차동 진폭 회로, 무부하 시 오일 순환 35% 감소, 시스템 에너지 소비 28% 감소
유지보수 주기
5000시간 동안 유지보수가 필요 없음
맞춤화
전체 사양 맞춤형 보어 Φ50-500mm, OEM 포장 및 개인 라벨
MOQ
모델당 5개 단위
대량 리드타임
입금 및 출금 승인 후 45~60일
견적기준
크레인 모델 및 톤수, 추력 요구 사항, 보어/스트로크 사양, 포트 크기, 수량, 대상 포트

귀하의 주문이 Raydafon을 통해 이동하는 방법

  1. 01

    애플리케이션 개요

    크레인 모델 및 톤수, 필요한 추력, 보어/스트로크 사양, 포트 크기, 수량 및 대상 포트를 보냅니다.

  2. 02

    모델 선정 및 견적

    Raydafon은 참조 모델이 적합한지 또는 맞춤형 빌드가 필요한지 확인합니다. FOB 닝보 견적은 리드타임과 함께 발행됩니다.

  3. 03

    도면 승인

    맞춤형 제작의 경우 Raydafon은 OEM 부품을 역엔지니어링하고 샘플을 생산하며 구매자와 보어, 스트로크, 설치 거리 및 포트 치수를 확인합니다.

  4. 04

    단조 및 열처리

    7단계 금형 단조 및 이중 노화 열처리를 통해 몸체를 1250MPa 이상의 인장 강도로 안정화합니다. 호닝 및 경질 크롬 도금이 이어집니다.

  5. 05

    조립 및 압력 테스트

    피스톤, 씰, 서보 모듈 및 버퍼가 조립됩니다. 실린더는 32 MPa의 압력 테스트를 거쳤으며 부드러움과 서보 응답에 대한 스트로크 테스트를 거쳤습니다.

  6. 06

    포장 및 배송

    실린더는 방청유와 보호 엔드 캡이 있는 강화된 목재 케이스에 포장됩니다. 바다, 항공 또는 포장 목록, 송장 및 검사 보고서와 함께 특송으로 배송됩니다.

문서화 및 품질 지원

  • ✓
    자재인증서

    본체 합금강 인증서, 이중 노화 열처리 기록, 씰 컴파운드 데이터 시트가 각 배송과 함께 제공됩니다.

  • ✓
    압력 테스트 보고서

    각 실린더는 포장하기 전에 32 MPa에서 압력 테스트를 거쳤습니다. 누출, 스트로크 부드러움, 서보 응답 및 포트 피팅이 기록됩니다.

  • ✓
    치수검사기록

    주문한 사양이나 고객 도면에 따라 보어, 로드, 스트로크, 설치 거리 및 포트 치수가 기록됩니다.

  • ✓
    수출 포장

    방청유와 보호용 엔드 캡이 있는 강화된 목재 케이스. 대형 실린더 배치는 해상 화물용으로 팔레타이징되고 묶여 있습니다.

자주 묻는 질문

크레인 러핑 유압 실린더란 무엇입니까?

크레인 러핑 유압 실린더는 모바일 크레인의 붐 각도를 제어하는 ​​유압 구성 요소입니다. 러핑은 붐을 올리거나 내리는 것을 말하며 실린더는 복동식 다단계 텔레스코픽 설계를 통해 이러한 움직임을 구동합니다. 카운터웨이트 실린더, 아웃리거 실린더와 함께 이동식 크레인의 핵심 실린더 중 하나입니다.

참조 모델과 추진력은 무엇입니까?

참조 모델은 3000kN 실시간 동적 추력, 32MPa 작동 압력, Φ320mm 보어, Φ280mm 로드, 4000mm 스트로크, 4750mm 설치 거리 및 1522kg 단위 중량을 갖춘 ZXSTC1000S.2.5-00입니다. Raydafon은 OEM 크레인 브랜드를 위한 맞춤형 보어 및 스트로크를 지원합니다.

어떤 재료와 단조 공정이 사용됩니까?

실린더 본체는 항공 등급 고강도 합금강으로 7패스 다이 단조된 후 두 배로 시효 처리되어 인장 강도가 1250MPa 이상으로 안정화됩니다. 이 단조 공정은 연속 리프트 사이클을 실행하는 3000kN 스러스트 실린더에서 중요한 기존 주조 또는 바 스톡 가공에 비해 입자 구조와 피로 수명을 향상시킵니다.

서보 제어는 얼마나 정확합니까?

Raydafon은 항공 등급 서보 밸브 코어와 ±0.03mm 정확도의 자기 변형 변위 센서가 포함된 통합 전기 유압식 서보 모듈을 사용합니다. 이는 0.08mm/s의 초저속 안정적인 작동을 지원하므로 작업자는 스틱 슬립 없이 붐을 정확하게 위치시킬 수 있습니다.

삼중 밀봉 시스템은 어떻게 작동하나요?

3중 프로그레시브 씰링 구조는 3개의 레이어로 구성됩니다. 메인 씰은 양방향 압력 보상을 위한 이중 립 디자인을 갖춘 독일에서 수입한 퍼플루오로에테르 고무 복합 링입니다. 중간층은 5μm보다 큰 고체 입자를 차단하는 계단형 더스트 립을 사용합니다. 외부 레이어는 추가적인 와이퍼 보호 기능을 제공합니다. 단일 립 씰보다 오염 방지 기능이 40% 더 높습니다.

에너지 절약 메커니즘은 무엇입니까?

Raydafon은 무부하 조건에서 유압 오일 순환량을 35%까지 줄이는 혁신적인 차동 진폭 회로를 사용합니다. 고효율 영구 자석 동기 모터 펌프 그룹과 결합하여 시스템 종합 에너지 소비는 기존 솔루션에 비해 28% 감소합니다.

유지보수 주기와 맞춤화 범위는 어떻게 됩니까?

실린더는 염수 분무 및 먼지 환경에서 5000시간 동안 유지보수가 필요 없도록 설계되었습니다. Raydafon은 Φ50mm에서 Φ500mm까지 실린더 보어 직경의 전체 사양 맞춤화와 OEM 포장 및 개인 라벨을 지원합니다. MOQ는 모델당 5개 단위입니다.

견적은 어떻게 요청하나요?

크레인 모델과 톤수, 필요한 추력, 보어/스트로크 사양, 포트 크기, 수량 및 대상 포트를 보내십시오. Raydafon은 모델을 확인하거나 맞춤형 빌드를 설계한 다음 리드 타임 및 포장 세부 정보가 포함된 FOB Ningbo 견적을 제공합니다.

맞춤형 크레인 러핑 유압 실린더를 공급할 준비가 되셨습니까?

크레인 모델과 톤수, 필요한 추력, 보어/스트로크 사양 및 주문 수량을 보내주십시오. Raydafon은 모델을 확인하거나 맞춤형 빌드를 설계한 다음 리드 타임 및 포장 세부 정보가 포함된 FOB Ningbo 견적을 제공합니다.
