고감속 용도에 정밀 웜기어를 사용하는 이유는 무엇입니까?

산업용 로봇 팔의 소형 하우징 내부에는 서보 모터가 분당 6,000회전으로 회전합니다. 그러나 출력 샤프트는 느리고 의도적인 정밀도로 움직이며 무거운 페이로드를 위치시키기 위해 수백 뉴턴 미터의 토크를 발휘합니다. 이러한 극적인 변화를 가능하게 하는 구성 요소는정밀기어: 웜기어. 제조 시설 안으로 들어가면 컨베이어, 리프트, 공작 기계, 포장 장비에서 작동 중인 웜 기어를 발견할 수 있습니다. 이는 다른 기어 유형이 따라올 수 없는 단순성을 통해 고속, 저토크 입력을 저속, 고토크 출력으로 변환하는 기계식 동력 전달의 알려지지 않은 영웅입니다. 그런데 왜 웜기어가 고감속 응용분야에 기본으로 선택됩니까? 그 답은 다른 정밀 기어 시스템이 복제할 수 없는 기하학, 재료 과학, 물리학의 독특한 조합에 있습니다.

웜 기어 쌍은 나사형 웜(구동 요소)과 톱니바퀴(구동 요소)로 구성됩니다. 이 구성은 단일 단계에서 큰 속도 감소를 달성하는 방법이라는 근본적인 엔지니어링 문제에 대한 우아한 솔루션을 제공합니다. 60개 톱니 휠을 갖춘 단일 시동 웜은 컴팩트한 패키지로 60:1의 감속비를 제공합니다. 평기어를 사용하여 동일한 감소를 달성하려면 다단계 배열이 필요하므로 복잡성, 비용 및 공간이 증가합니다. 감속 기능 외에도 웜 기어는 많은 응용 분야에서 중요한 두 가지 추가 이점을 제공합니다. 즉, 부드럽고 조용한 작동을 제공하며 자동 잠금식으로 설계되어 전원이 제거될 때 역방향 동작을 방지할 수 있습니다. 이 기사에서는 기하학적 원리부터 성능을 정의하는 재료 선택에 이르기까지 고감속 응용 분야에서 웜기어가 우위를 차지할 수 있는 기술적 기반을 탐구합니다.

목차

• 1. 웜 기어의 형상이 고감속에 이상적인 이유는 무엇입니까?
• 2. 웜 기어의 슬라이딩 동작은 효율성과 마모에 어떤 영향을 줍니까?
• 3. 고감속 응용 분야에서 자동 잠금 기능이 중요한 이유는 무엇입니까?
• 4. 고품질 정밀 웜기어를 정의하는 기술 사양은 무엇입니까?
• 5. 결론
• 6. 자주 묻는 질문(FAQ)

1. 웜 기어의 형상이 고감속에 이상적인 이유는 무엇입니까?

웜 기어가 고감속 응용 분야에서 탁월한 이유를 이해하려면 먼저 웜 기어의 형상을 이해해야 합니다. 표준 볼트를 상상해보십시오. 돌리면 나사산 샤프트를 따라 선형으로 전진합니다. 이제 볼트를 원으로 감싸서 나사산이 연속 나선이 되는 것을 상상해 보십시오. 그것은 벌레입니다. 그것과 맞물리는 바퀴는 웜의 나사산 프로파일과 일치하도록 특별히 절단된 톱니를 가진 기어입니다. 웜이 회전하면 나사산이 바퀴의 톱니와 맞물려 바퀴가 회전하게 됩니다. 이것이 웜기어 작동의 기본 원리입니다.

높은 감소의 핵심은 웜의 회전과 휠의 회전 사이의 관계에 있습니다. 단일 시작 웜(단일 연속 스레드가 있는 웜)의 경우 웜이 ​​완전히 회전할 때마다 정확히 스레드 하나가 전진합니다. 이 나사산은 바퀴의 톱니 하나를 밀어서 바퀴가 톱니 하나만큼 움직이게 합니다. 바퀴의 톱니가 60개인 경우 바퀴가 완전히 한 바퀴 회전하려면 웜이 60번 회전해야 합니다. 감속비는 단순히 바퀴의 톱니 수입니다. 이는 단일 기어 쌍에서 달성된 60:1 감소입니다. 이와 대조적으로 스퍼 기어를 사용하여 60:1의 감속을 달성하려면 각각 자체 샤프트, 베어링 및 하우징을 갖춘 최소 3개의 스테이지가 필요하므로 변속기의 복잡성과 비용이 크게 증가합니다.

다중 시작 웜을 고려하면 형상이 더욱 강력해집니다. 2스타트 웜에는 2개의 스레드가 있어 회전당 2개의 톱니가 전진하므로 휠 톱니의 감속비가 2로 나누어집니다. 3개 시작 웜은 비율을 3으로 나눕니다. 이러한 유연성을 통해 설계자는 효율성과 감소 비율의 균형을 맞출 수 있습니다. 감속비가 높을수록 일반적으로 더 많은 슬라이딩이 필요하므로 효율성이 낮아집니다. 멀티스타트 웜은 효율성은 높지만 감속비는 낮습니다. 이 간단한 기하학적 관계(비율은 톱니 수를 시작으로 나눈 값)가 웜 기어를 고감속 응용 분야에 적합한 솔루션으로 만드는 이유입니다. 단일 스테이지를 사용하면 5:1에서 100:1 이상의 비율을 달성할 수 있으며, 이는 다른 유형의 정밀 기어와 일치하기 어려운 범위입니다.

비율 계산 외에도 웜 기어의 형상도 하중 전달 능력에 영향을 미칩니다. 벌레의 실은 연속적인 나선형으로 되어 있어 주어진 시간에 여러 개의 치아가 접촉하고 있음을 의미합니다. 이는 하중을 더 넓은 영역에 분산시켜 접촉 응력을 줄이고 기어가 유사한 스퍼 기어보다 더 높은 토크를 처리할 수 있도록 합니다. 우리 공장에서는 접촉을 최대화하고 응력 집중을 최소화하기 위해 정밀하게 연삭된 나사 프로파일을 갖춘 웜 기어를 제조합니다. 이러한 기하학적 이점은 소형 폼 팩터에서 높은 토크가 필요한 응용 분야에서 웜 기어가 선호되는 정밀 기어인 이유입니다.

2. 웜 기어의 슬라이딩 동작은 효율성과 마모에 어떤 영향을 줍니까?

최소한의 슬라이딩으로 톱니가 서로 구르는 스퍼 또는 헬리컬 기어와 달리 웜과 휠 사이의 접촉은 주로 슬라이딩입니다. 칠판을 가로질러 끌리는 분필 조각을 상상해 보십시오. 벌레의 실은 회전하면서 각 치아의 표면을 가로질러 미끄러지며 열을 발생시키고 에너지를 소비하는 마찰을 생성합니다. 이러한 슬라이딩 동작은 웜 기어가 다른 기어 유형보다 효율성이 떨어지는 주된 이유입니다. 감속비와 설계 매개변수에 따라 효율성 범위는 50%(높은 비율, 자동 잠금 설계의 경우)부터 90% 이상(낮은 비율, 다중 시작 설계의 경우)까지 다양합니다.

이는 설계 결함이 아닙니다. 이는 기하학의 물리적 결과입니다. 웜의 실은 본질적으로 나사이고 바퀴의 톱니는 "너트"입니다. 모든 나사-너트 쌍에서 슬라이딩은 기본 동작입니다. 장점은 이러한 슬라이딩을 통해 지속적이고 부드러운 맞물림이 가능하여 구름 접촉 기어에서 발생할 수 있는 충격과 소음이 제거된다는 것입니다. 정밀 제조 장비나 의료 기기와 같이 낮은 소음과 진동이 필수적인 응용 분야에서는 이러한 절충안이 효율성 손실을 감수할 만큼 가치가 있습니다.

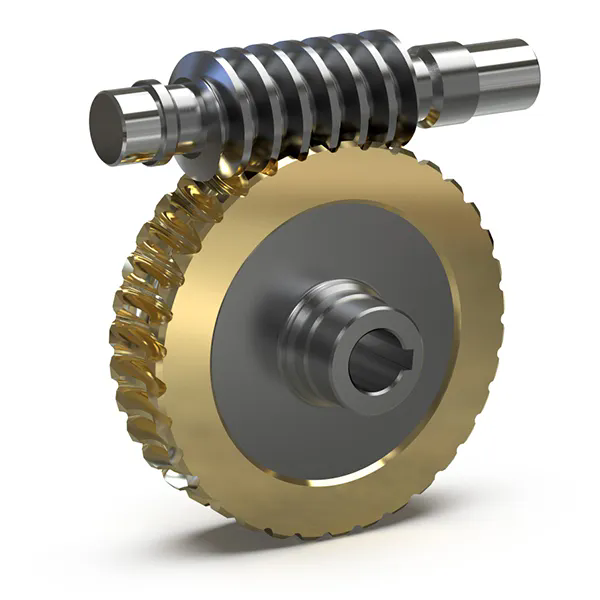

슬라이딩으로 인한 마찰과 마모를 관리하기 위해 웜 기어는 신중하게 설계된 재료와 윤활제의 조합에 의존합니다. 웜은 일반적으로 단단하고 마모에 강한 표면을 제공하는 42CrMo4 또는 20MnCr5와 같은 경화 강철로 만들어집니다. 휠은 일반적으로 인청동(CuSn12 또는 유사)과 같은 부드러운 재질로 만들어집니다. 청동은 "희생" 재료 역할을 하여 웜의 실을 따르고 더 비싼 웜 부품의 마모를 줄여줍니다. 청동은 또한 베어링 특성이 뛰어나 마찰 계수를 줄여줍니다. 경도의 차이(웜은 일반적으로 58~62HRC이고 브론즈 휠은 80~100HB)는 의도적인 설계 선택입니다. 부드러운 청동이 우선적으로 마모되어 웜을 보호하고 긴 사용 수명을 허용합니다.

윤활 역시 마찬가지로 중요합니다. 웜 기어에는 고압 및 슬라이딩 속도에서 충분한 윤활막을 유지하기 위해 극압(EP) 첨가제가 포함된 고점도 오일이 필요합니다. 적절한 윤활이 없으면 슬라이딩 접촉으로 인해 접착 마모, 긁힘 및 조기 파손이 빠르게 발생합니다. 당사 공장에서는 부하, 속도 및 작동 조건을 기준으로 각 정밀 기어 제품에 대한 특정 윤활제를 권장합니다. 또한 마찰로 인해 발생하는 열을 발산하기 위해 적절한 오일 용량과 냉각 핀을 갖춘 기어 하우징을 설계합니다.

다음 표에는 일반적인 고품질 정밀 웜 기어의 주요 재료 및 윤활 특성이 요약되어 있습니다.

이 슬라이딩 동작을 이해하는 것은 고감속 응용 분야를 위한 정밀 기어를 선택하는 모든 사람에게 필수적입니다. 적절한 재료 및 윤활제 선택과 결합된 효율성과 원활한 작동 간의 균형이 성공적인 웜 기어 설계를 만드는 요소입니다. 우리 공장에서는 수십 년의 경험을 통해 이러한 장단점을 개선하여 정밀 기어 제품을 최적화하여 가장 까다로운 응용 분야에서 안정적이고 오래 지속되는 성능을 제공합니다.

3. 고감속 응용 분야에서 자동 잠금 기능이 중요한 이유는 무엇입니까?

무거운 짐을 운반하는 화물 엘리베이터를 상상해 보십시오. 갑자기 전원이 들어오지 않습니다. 모터가 멈추고 하중이 중력에 의해 하강하기 시작하여 위험한 속도로 가속됩니다. 일반적인 기어박스에서는 이런 일이 발생합니다. 적절하게 설계된 웜기어 시스템에서는 그렇지 않습니다. 하중은 멈추고 정지 상태를 유지하며 웜과 휠 사이의 마찰로 인해 제자리에 고정됩니다. 이는 많은 고감속 응용 분야에서 중요한 웜 기어 고유의 특성인 자동 잠금 기능입니다.

자동 잠금 조건은 웜 기어에 높은 감속 용량을 제공하는 동일한 형상에서 발생합니다. 웜은 나사이고 휠은 너트입니다. 나사 돌리기를 멈추면 마찰이 극복되지 않는 한 너트는 나사를 역구동하지 않습니다. 웜 기어에서는 마찰각(마찰 계수와 압력각에 의해 결정됨)이 웜 스레드의 리드각을 초과할 때 자동 잠금이 발생합니다. 이 조건이 충족되면 바퀴에 가해지는 하중이 웜을 회전시키는 마찰을 극복할 수 없습니다. 시스템이 잠기고 하중이 제자리에 고정됩니다.

자동 잠금 기능은 자동이 아닙니다. 감속비와 마찰계수에 따라 달라집니다. 일반적으로 감속비가 30:1 이상인 단일 시작 웜은 일반적인 작동 조건에서 자동 잠금됩니다. 마찰이 높을수록(부하 증가 또는 윤활 불량으로 인해) 자동 잠금이 더욱 효과적입니다. 반대로, 마찰이 낮으면 자동 잠금이 줄어들거나 제거될 수 있습니다. 이것이 바로 윤활유 선택이 중요한 이유입니다. 마찰을 줄이는 데 너무 효과적인 윤활유는 실수로 기어의 자동 잠금 기능을 무력화할 수 있습니다.

자동 잠금 기능은 많은 응용 분야에서 중요한 안전 기능입니다. 브레이크나 기타 고정 장치가 필요 없어 설계가 단순화되고 비용이 절감됩니다. 또한 정전 시 의도하지 않은 동작을 방지하여 안전성을 향상시킵니다. 예를 들어, 컨베이어 시스템에서 자동 잠금 기능은 모터가 꺼졌을 때 벨트가 역전되는 것을 방지합니다. 공작 기계에서는 정전 중에 공구를 제 위치에 고정합니다. 이 기능은 웜기어가 호이스트, 리프트 및 하중 유지가 필요한 모든 응용 분야에 널리 사용되는 이유입니다.

절충안은 효율성입니다. 자동 잠금 웜 기어는 잠금 효과를 얻으려면 마찰이 필요하기 때문에 본질적으로 자동 잠금이 아닌 설계보다 효율성이 떨어집니다. 부하를 유지하는 동일한 마찰로 인해 정상 작동 중에도 시스템의 전력이 손실됩니다. 하중 유지가 필요하지 않은 응용 분야에서는 마찰 계수가 낮은 다중 시작 웜을 사용하여 효율성을 향상시킬 수 있습니다.

당사 공장 엔지니어는 감속비, 압력 각도 및 예상 마찰 계수를 고려하여 특정 설계에 대한 자동 잠금 조건을 계산할 수 있습니다. 이 분석을 통해 당사의 정밀 기어 제품이 각 응용 분야의 특정 요구 사항을 충족하고 부하 유지 요구 사항과 효율성 요구 사항의 균형을 유지하는지 확인합니다.

4. 고품질 정밀 웜기어를 정의하는 기술 사양은 무엇입니까?

고감속 용도의 정밀 기어를 선택하려면 기술 사양을 철저히 평가해야 합니다. 이러한 매개변수는 특정 응용 분야에 대한 기어의 성능, 수명 및 적합성을 정의합니다. 다음 표는 정밀 웜기어 제품의 주요 사양에 대한 개요를 제공합니다. 일관되고 안정적인 성능을 보장하기 위해 제조 과정에서 각 매개변수를 신중하게 제어합니다.

이 표의 각 사양은 기어 성능에 대한 설명을 제공합니다. 중심 거리는 기어의 크기와 토크 용량을 결정합니다. 중심 거리가 클수록 더 큰 기어를 사용할 수 있어 더 높은 부하를 처리할 수 있습니다. 감속비는 기어의 기능을 정의하는 주요 매개변수입니다. 모듈과 치형은 기어 작동의 강도와 부드러움을 결정합니다. 고품질 웜 기어의 경우 일반적으로 DIN 4~6의 기어 정밀 등급은 변속기의 소음, 진동 및 부드러움에 직접적인 영향을 미칩니다. 우리 공장의 정밀 기어 제품은 DIN 5 이상으로 제조되어 까다로운 응용 분야에서 탁월한 성능을 보장합니다.

우리 공장에서는 고급 CNC 연삭 및 측정 장비를 사용하여 이러한 사양을 달성하고 검증합니다. 당사의 연삭기는 미크론 수준의 정확도로 톱니 프로파일을 생성하여 올바른 맞물림 패턴과 하중 분포를 보장합니다. 기어 테스터 및 3차원 측정기를 포함한 당사의 측정 장비는 모든 기어가 지정된 공차를 충족하는지 확인합니다. 세부 사항에 대한 이러한 관심은 고품질 정밀 기어를 표준 기어와 구별하는 요소이며 신뢰성과 정밀도가 가장 중요한 산업에서 당사 제품이 신뢰받는 이유입니다.

5. 결론

Precision Worm Gear는 엔지니어링 절충안의 마스터 클래스입니다. 그 형상은 다른 기어 유형으로는 달성하기 어려운 자연스러운 고속 감속비를 제공합니다. 슬라이딩 동작은 효율성을 감소시키는 동시에 부드럽고 조용한 작동을 가능하게 하며 많은 응용 분야에서 안전에 중요한 자동 잠금 기능을 허용합니다. 적절한 윤활을 통해 강화된 강철 웜과 브론즈 휠의 조합은 수년간 안정적인 서비스를 제공하는 내구성 있는 변속기 시스템을 제공합니다. 컨베이어 시스템, 공작 기계 또는 농기구를 설계하는 경우 웜 기어는 간단하고 효과적이며 입증된 솔루션을 제공합니다.

~에레이다폰, 저희 공장은 20년 넘게 고품질 정밀 기어 제품을 생산해 왔습니다. 당사의 웜 기어는 최대 DIN 5의 정밀 등급으로 가장 까다로운 사양을 충족하도록 설계되었습니다. 당사는 포괄적인 기술 지원과 엄격한 품질 관리를 바탕으로 다양한 크기와 비율을 제공합니다. 귀하의 Precision Gear 요구 사항에 맞는 신뢰할 수 있는 파트너를 찾고 계시다면 당사에 연락하여 귀하의 애플리케이션에 대해 논의하시기 바랍니다. 오늘 Raydafon Technology Group Co.,Limited에 문의하세요.당사의 Precision Worm Gear 솔루션이 귀하의 다음 프로젝트에 어떻게 힘을 실어줄 수 있는지 알아보십시오.

6. 자주 묻는 질문(FAQ)

질문 1: 단일 시작 웜과 다중 시작 웜의 차이점은 무엇이며, 둘 중에서 어떻게 선택합니까?

답: 단일 시작 웜에는 하나의 연속 나사산이 있으므로 주어진 휠 톱니 수에 대해 가장 높은 감속비가 발생합니다. 감속비는 바퀴의 톱니 수와 같습니다. 멀티스타트 웜은 2개 이상의 스레드를 갖고 있어 감소율은 낮아지지만 효율성은 높아진다. 예를 들어, 단일 시작 웜이 있는 60개 톱니 휠은 60:1 비율을 제공합니다. 2개 시작 웜의 경우 비율은 30:1입니다. 최대한의 감소가 필요하고 효율성이 덜 중요한 경우 단일 시작 웜을 선택하십시오. 더 높은 효율로 적당한 감소가 필요하거나 자동 잠금이 필요하지 않은 경우 다중 시작 웜을 선택하십시오.

질문 2: 웜기어는 왜 이렇게 많은 열을 발생시키며, 이를 어떻게 관리할 수 있나요?

답: 웜기어의 열은 웜과 휠 톱니 사이의 미끄럼 마찰에 의해 발생합니다. 이는 웜기어 형상의 고유한 특성입니다. 열을 관리하려면 웜 기어 시스템에 마찰을 줄이고 열을 제거하기 위한 적절한 윤활이 필요합니다. 하우징은 대류를 통해 열을 발산하기에 충분한 표면적을 갖도록 설계되어야 합니다. 고전력 애플리케이션에서는 강제 냉각(팬 냉각 또는 액체 냉각)이 필요할 수 있습니다. 저희 공장에서는 귀하의 특정 용도에 적합한 냉각 방법을 추천해 드릴 수 있습니다.

질문 3: 웜 기어가 과도한 마모를 겪고 있는지 어떻게 확인할 수 있습니까?

답변: 웜 기어의 과도한 마모에 대한 가장 일반적인 징후는 백래시 증가, 소음 증가 및 작동 온도 상승입니다. 기어 톱니를 육안으로 검사하면 광택이 나거나 마모된 외관, 패임 또는 긁힘과 같은 마모 징후를 확인할 수 있습니다. 정기적인 오일 분석을 통해 마모 입자의 존재를 감지하여 마모의 조기 징후를 제공할 수 있습니다. 가장 신뢰할 수 있는 방법은 시간이 지남에 따라 기어의 성능을 모니터링하고 정기적인 검사를 수행하는 것입니다. 우리 공장에서는 기어의 작동 조건에 따라 정기 검사 일정을 권장합니다.

질문 4: 웜 기어가 부하에 의해 역방향으로 구동될 수 있습니까?

답변: 이는 기어 디자인에 따라 다릅니다. 기어가 자동 잠금식인 경우 부하가 웜을 역방향으로 구동할 수 없습니다. 그러나 마찰이 충분하지 않은 경우(낮은 부하, 높은 윤활 또는 감속비가 작은 다중 시작 설계로 인해) 부하가 웜을 역구동할 수 있습니다. 많은 응용 분야에서 이는 바람직하지 않으며 자동 잠금 기능이 의도적으로 통합되었습니다. 다른 응용 분야에서는 안전이나 작동상의 이유로 역구동성이 필요할 수 있습니다. 우리 공장에서는 귀하의 특정 응용 분야에 적합한 자동 잠금 특성을 갖춘 정밀 기어를 설계할 수 있습니다.

질문 5: 고품질 웜 기어의 일반적인 정밀 등급은 무엇입니까?

답변: 고품질 정밀 기어는 일반적으로 DIN 5 또는 AGMA 12 품질 표준 이상에 따라 제조됩니다. 이 등급은 원활한 작동, 낮은 소음 및 최소 백래시를 보장합니다. 덜 까다로운 응용 분야의 경우 DIN 6-7이 허용될 수 있습니다. 우리 공장에서는 공작 기계 포지셔닝 및 로봇 공학과 같은 최고 정밀도 응용 분야를 위해 DIN 4 등급의 웜 기어를 제조할 수 있습니다. 정밀 등급의 선택은 응용 분야의 정확도 및 소음 요구 사항에 따라 달라집니다.
