지게차 리프트 실린더

Raydafon 지게차 리프트 실린더는 마스트에 설치되어 포크 캐리지를 올리고 내리는 수직 리프트 구성 요소입니다. 일치하는 피스톤과 최적화된 밀봉 링 구조를 갖춘 고강도 강철로 제조되었습니다. 표준 모델은 Φ56~60mm 보어, Φ45mm 로드, 1500~1505mm 스트로크 및 17.5~18.1MPa 작동 압력을 포괄합니다. 고급 모델에는 전체 스트로크에서 강한 충격을 방지하는 완충 장치가 포함되어 있어 화물과 마스트 구조를 모두 보호합니다. 전기 및 디젤 지게차와 호환됩니다. N30M300부터 A2A35M300까지 5가지 표준 모델, OEM용 맞춤형 보어 및 스트로크 제공. MOQ 50개 단위, 대량 리드타임 25-35일. 견적을 위해 지게차 모델, 스트로크 요구 사항 및 수량을 보내십시오.
Raydafon · 중국 OEM 제조업체

전기 및 디젤 지게차용 맞춤형 지게차 리프트 실린더 — 1500mm 스트로크, OEM 직접 공급

지게차 리프트 실린더는 마스트에 설치되어 지게차를 올리고 내리는 수직형 유압 실린더입니다. Raydafon은 일치하는 피스톤과 오일 누출 및 마모를 줄이는 최적화된 밀봉 링 구조를 갖춘 고강도 강철로 이를 제조합니다. 고급 모델에는 전체 스트로크에서 강한 충격을 방지하고 깨지기 쉬운 화물을 보호하며 마스트의 마모를 줄이는 완충 장치가 포함되어 있습니다.

호환 가능 전기 및 디젤
작동 압력 17.5-18.1MPa
보어 ΦD Φ56~Φ60mm
로드 Φd Φ45mm
스트로크 S 1500-1505mm
단위중량 32.6-50kg
수직 대 수평

리프트 실린더와 틸트 실린더 - 리프트 실린더가 실제로 하는 일

세로축

리프트 실린더(이 상품)

  • 운동수직 위아래로
  • 기능포크 캐리지를 올리고 내립니다.
  • 스트로크 범위1500-1505mm 표준
  • 설치마스트 레일 내부에 설치
  • 완충장치고급 모델에서 사용 가능
가로축

틸트 실린더

  • 운동앞으로 및 뒤로 기울기
  • 기능마스트와 포크 각도 변경
  • 스트로크 범위32-193mm
  • 설치마스트 베이스 피벗에 부착됨
  • 완충장치일반적으로 필요하지 않음
지게차 틸트 실린더 보기 →

두 실린더는 리프트 앤 플레이스 사이클 동안 함께 작동합니다. 작업자는 마스트를 기울여 하중의 수평을 맞춘 다음 리프트 실린더로 캐리지를 들어 올립니다. 동일한 공장의 두 실린더를 일치시키면 유압 응답이 일관되게 유지되고 예비 부품 재고가 단순화됩니다. 전체 범위는지게차 유압 실린더범주.

5가지 표준 모델 - 전체 사양표

5개 모델 모두 동일한 고강도 강철 본체와 일치하는 밀봉 링 아키텍처를 공유합니다. 지게차 마스트와 설치 거리에 맞는 모델을 선택하거나 맞춤형 제작을 위해 OEM 도면을 보내세요.

도면 번호 보어 ΦD 로드 Φd 스트로크 S 설치하다. 엘 압력 포트 무게
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18.1MPa G1/2 32.6kg
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18.1MPa M22×1.5 36kg
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17.5MPa M22×1.5 41kg
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18.1MPa G1/2 46kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18.1MPa M22×1.5 50kg

설치 거리가 일치하지 않습니까? OEM 도면 번호 또는 실제 샘플을 보내십시오. Raydafon 리버스 엔지니어링은 샘플을 생산하고 동일한 도면에서 배치를 인용합니다. 다른 이동식 기계에 사용되는 더 넓은 유압 실린더 범위에 대해서는 다음을 참조하십시오.유압 실린더범주.

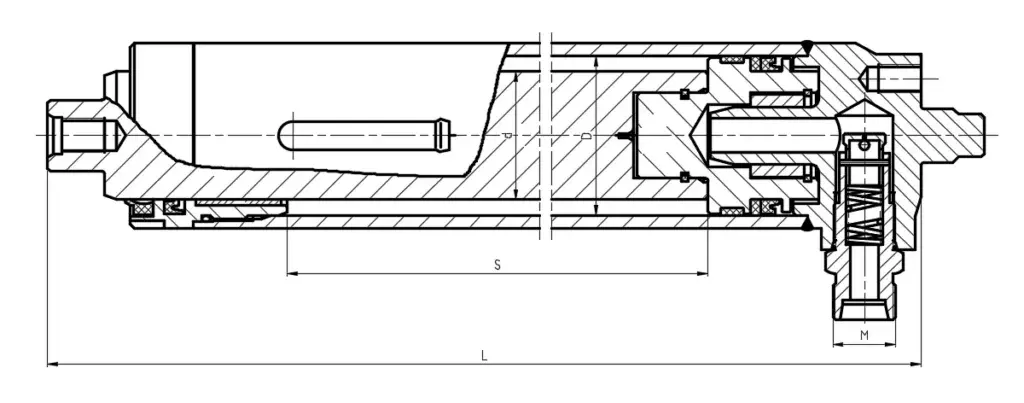

치수 도면

Forklift lift cylinder dimension drawing
설치 개요 - 장착 패턴, 보어/로드 인터페이스 및 포트 위치

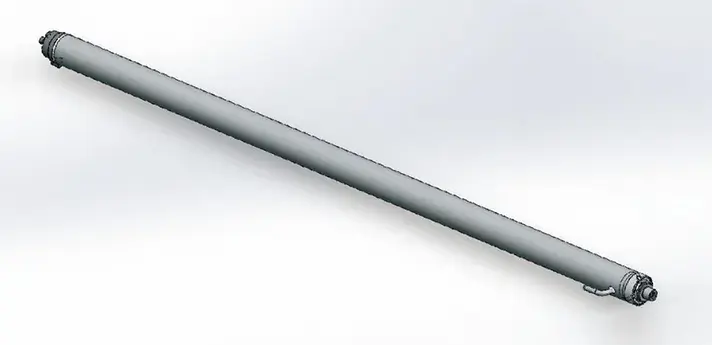

Forklift lift cylinder product detail
제품 세부정보 - 씰링 링 구조 및 피스톤 어셈블리
Forklift lift cylinder application photo
응용 분야 - 작동 중인 지게차 마스트에 장착
엔지니어링 디자인

실린더 수명을 연장하는 4가지 설계 포인트

01

고강도 스틸 바디

내마모성과 가공 저항성은 기본 요구 사항입니다. 매일 주기로 운행하는 대형 트럭의 경우, 연장된 서비스 후에도 실린더 표면이 거의 눈에 띄지 않는 마모를 보입니다.

02

일치하는 피스톤과 밀봉 링

피스톤 형상과 씰링 링 프로파일이 세트로 일치합니다. 씰링 링 구조가 최적화된 후에는 오일 누출 결함이 크게 감소합니다. 한 고객은 유지 관리 빈도가 대략 절반으로 줄었다고 보고했습니다.

03

반응형 리프트 제어

실린더는 레버 입력에 즉시 반응합니다. 운전자는 긴급 리프팅 시 빠르게 이동할 수 있으며 깨지기 쉬운 화물에 대한 정확한 위치 지정을 위해 속도를 늦출 수 있습니다. 지연이나 점프가 없습니다.

04

고급 모델의 버퍼 장치

스트로크 끝 완충 장치는 포크가 마스트 상단에 도달할 때 피스톤의 속도를 늦춥니다. 강한 충격이나 진동이 없습니다. 이는 깨지기 쉬운 물품을 보호하고 마스트의 구조적 마모를 줄여줍니다.

Raydafon 지게차 리프트 실린더의 장점

  • A
    전기 및 디젤 지게차와 호환 가능

    5가지 표준 모델은 대부분의 지게차 마스트를 포괄합니다. 1658mm ~ 1808mm의 설치 거리는 일반적인 창고 및 물류 트럭과 일치합니다.

  • B
    연속 사이클에서 안정적인 압력

    정격 17.5-18.1MPa. 일치하는 피스톤과 씰 세트는 드리프트 없이 빈번한 업다운 사이클 전반에 걸쳐 압력을 안정적으로 유지합니다.

  • C
    낮은 오일 누출, 낮은 마모

    최적화된 씰 구조로 먼지가 많은 창고 및 습한 환경에서 누출이 줄어듭니다. 유지 관리 빈도가 낮아지면 운영 비용이 직접적으로 절감됩니다.

  • D
    버퍼 장치 보호

    고급 모델은 스트로크 끝에서 피스톤의 속도를 늦춰 깨지기 쉬운 화물에 대한 강한 충격을 방지하고 마스트와 실린더 자체의 마모를 줄입니다.

  • E
    OEM 지원

    지게차 브랜드와 모델 또는 도면 번호를 보내주십시오. Raydafon은 동일한 도면에서 맞춤형 배치를 리버스 엔지니어링, 샘플링 및 견적합니다.

  • F
    공장 직접 공급

    닝보에 있는 Raydafon 자체 공장에서 생산됩니다. 고객은 제조업체와 직접 거래하여 빠른 판매 후 응답과 안정적인 배치 품질을 제공합니다.

지게차 리프트 실린더가 사용되는 곳

창고 적재 및 하역

컨테이너 적재, 팔레트 피킹 및 선반 이동. 반응형 리프트 제어로 표준 팔레트 하중 처리 속도가 향상됩니다.

공장 리프팅 작업

운전자가 적재를 위해 마스트 상단에서 정밀한 높이 제어가 필요한 무겁거나 불규칙한 산업 하중.

항만 및 물류 회전율

지속적인 무거운 사이클 환경. 완충 장치와 마모가 적은 씰은 교대당 수천 사이클 동안 실린더를 계속 작동시킵니다.

애프터마켓 및 예비 부품

인기 있는 트럭 모델을 위한 신뢰할 수 있는 OEM 동등 리프트 실린더가 필요한 지게차 딜러 및 애프터마켓 공급업체. 재고 및 맞춤 생산이 모두 가능합니다.

주문 사양서

호환성
전기 및 디젤 지게차
작동 압력
17.5-18.1MPa
보어 직경
Φ56~Φ60mm
로드 직경
Φ45mm
뇌졸중
1500~1505mm
설치거리
1658~1808mm
단위중량
32.6~50kg
포트/인터페이스
G1/2, M22×1.5
완충장치
충격 없는 전체 스트로크 정지를 위해 고급 모델에서 사용 가능
씰링
오일 누출 및 마모를 줄이기 위해 최적화된 씰링 링 구조
맞춤화
맞춤형 보어, 스트로크, 포트 유형, OEM 포장 및 개인 라벨
MOQ
모델당 50개 단위
대량 리드타임
입금 및 출금 승인 후 25~35일
견적기준
지게차 모델 및 톤수, 필요한 스트로크, 포트 크기, 수량, 대상 포트

귀하의 주문이 Raydafon을 통해 이동하는 방법

01

애플리케이션 개요

지게차 브랜드 및 모델, 톤수, 필요한 스트로크, 포트 크기, 수량 및 대상 포트를 보내십시오.

02

모델 선택

Raydafon은 표준 모델(N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300)이 적합한지 또는 맞춤형 빌드가 필요한지 확인합니다.

03

샘플 및 도면 승인

맞춤형 제작의 경우 Raydafon은 OEM 부품을 역엔지니어링하고 샘플을 생산하며 구매자와 보어, 스트로크, 설치 거리 및 포트 치수를 확인합니다.

04

바디 및 로드 가공

고강도 강철 실린더 본체는 공차에 맞춰 연마되었습니다. 피스톤 로드는 내마모성을 위해 연마되고 경질 크롬 도금 처리되어 있습니다.

05

어셈블리 및 버퍼 튜닝

피스톤, 씰, 가이드 부시, 완충 장치가 조립되어 있습니다. 버퍼 스트로크는 정격 압력에서 정지가 충격을 받지 않도록 조정됩니다.

06

포장 및 배송

실린더는 방청유 및 보호용 엔드 캡과 함께 목재 케이스에 포장됩니다. 바다, 항공 또는 포장 목록, 송장 및 검사 보고서와 함께 특송으로 배송됩니다.

문서화 및 품질 지원

  • ✓
    자재인증서

    실린더 본체 및 로드 재질 인증서, 씰 컴파운드 데이터 시트가 배송될 때마다 제공됩니다.

  • ✓
    압력 테스트 보고서

    각 실린더는 포장하기 전에 정격 압력에서 압력 테스트를 거쳤습니다. 누출, 스트로크 부드러움 및 포트 피팅이 기록됩니다.

  • ✓
    치수검사기록

    주문한 사양이나 고객 도면에 따라 보어, 로드, 스트로크, 설치 거리 및 포트 치수가 기록됩니다.

  • ✓
    수출 포장

    방청유와 보호용 엔드 캡이 있는 나무 케이스. 대형 실린더 배치는 해상 화물용으로 팔레타이징되고 묶여 있습니다.

자주 묻는 질문

지게차 리프트 실린더란 무엇입니까?

지게차 리프트 실린더는 마스트에 설치되어 지게차를 올리고 내리는 수직형 유압 실린더입니다. 유압을 수직축을 따라 직선 운동으로 변환하는 역할을 하며 틸트 실린더, 스티어링 실린더와 함께 지게차의 3대 핵심 유압 실린더 중 하나입니다.

리프트 실린더와 틸트 실린더의 차이점은 무엇입니까?

리프트 실린더는 수직으로 움직이며 포크 캐리지의 높이를 제어합니다. 틸트 실린더는 수평으로 움직이며 마스트의 전후 각도를 제어합니다. 화물을 들어올리거나 위치를 정할 때 둘 다 함께 작동합니다. Raydafon은 두 제품을 모두 생산하며 틸트 실린더는 사이트에 별도로 나열되어 있습니다.

이 실린더는 어떤 작동 압력을 처리합니까?

모델에 따라 작동 압력은 17.5MPa 또는 18.1MPa입니다. 보어와 로드 치수가 이 압력 범위에 일치하므로 실린더는 지속적인 리프팅 사이클에서 압력을 안정적으로 유지합니다.

어떤 재료와 씰이 사용됩니까?

실린더 본체와 피스톤 로드는 고강도 강철로 만들어졌습니다. 씰 세트는 최적화된 씰링 링 구조를 갖춘 내마모성 화합물을 사용합니다. 이러한 구조는 오일 누출과 마모를 줄여 먼지가 많은 창고나 습한 환경에서 서비스 수명을 연장합니다.

버퍼 장치란 무엇이며 왜 중요한가요?

고급 Raydafon 모델의 경우 실린더의 스트로크 끝 부분에 완충 장치가 있습니다. 포크가 마스트 상단에 도달하면 완충 장치가 피스톤의 속도를 늦춰 강한 '소리'나 진동이 발생하지 않습니다. 이는 깨지기 쉬운 화물을 보호하고 마스트와 실린더 자체의 충격 마모를 줄여줍니다.

어떤 지게차와 호환되나요?

5가지 표준 모델은 일반적인 전기 및 디젤 지게차 응용 분야를 포괄합니다. 설치 거리 범위는 1658mm ~ 1808mm이므로 대부분의 표준 마스트에는 일치하는 모델이 있습니다. OEM 마스트 또는 구형 트럭의 경우 Raydafon은 맞춤형 보어, 스트로크 및 설치 거리를 지원합니다.

MOQ와 리드타임은 무엇입니까?

MOQ는 모델당 50개입니다. 대량 리드 타임은 모델 복잡성과 주문 수량에 따라 입금 및 도면 승인 후 25-35일입니다.

견적은 어떻게 요청하나요?

지게차 모델과 톤수, 필요한 스트로크, 포트 크기, 수량 및 대상 포트를 보내십시오. Raydafon은 모델을 확인하거나 맞춤형 빌드를 설계한 다음 리드 타임 및 포장 세부 정보가 포함된 FOB Ningbo 견적을 제공합니다.
