지게차 틸트 실린더
  • 지게차 틸트 실린더지게차 틸트 실린더
  • 지게차 틸트 실린더지게차 틸트 실린더
  • 지게차 틸트 실린더지게차 틸트 실린더

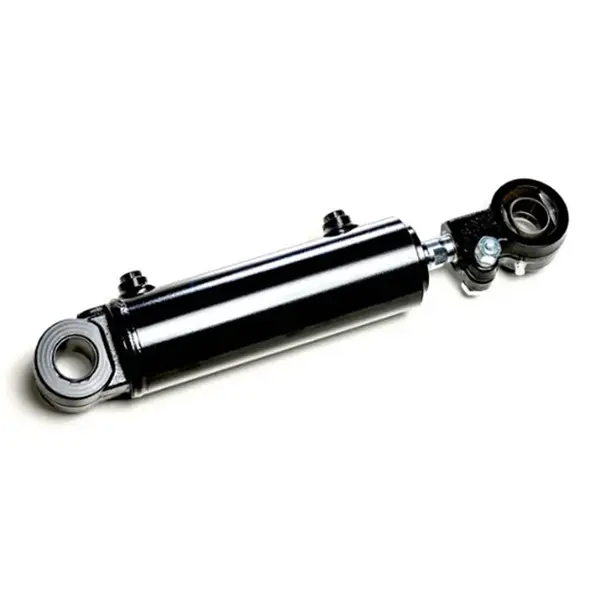

지게차 틸트 실린더

Raydafon 지게차 틸트 실린더는 1.5-18톤 지게차의 포크 마스트 틸트 제어를 위해 맞춤 설계된 유압 실린더입니다. 피스톤, 실린더 본체, 로드 및 씰 세트가 일치하는 고강도 강철로 제조되었습니다. 작동 압력 7-14MPa, 부하 시 압력 변동 없음. 표준 보어 직경 60-100mm, 로드 직경 25-40mm, 스트로크 32-193mm. 나사 고정 및 고정 링 연결을 통해 마스트를 제거하지 않고도 몇 분 안에 오일 씰을 교체할 수 있습니다. 창고, 공장, 항만 운영에 적합합니다. OEM 지게차 브랜드에 맞춤형 보어, 스트로크 및 설치 거리가 제공됩니다. MOQ 50개 단위, 대량 리드타임 25-35일. 견적을 위해 지게차 모델, 보어/스트로크 요구 사항 및 수량을 보내십시오.
Raydafon OEM · 지게차 예비 부품

1.5-18톤 지게차용 맞춤형 지게차 틸트 실린더 - OEM 제조업체 직접 공급

지게차 틸트 실린더는 마스트와 포크의 전후 기울기를 제어하는 ​​유압 구성품입니다. Raydafon은 고강도 강철과 그에 맞는 피스톤/로드/씰 세트를 사용하여 1.5-18톤 지게차용 틸트 실린더를 제조합니다. 작동 압력은 부하 시 7-14 MPa에서 안정적입니다. 나사 고정 및 고정 링 연결을 통해 마스트를 제거하지 않고도 몇 분 안에 오일 씰을 교체할 수 있습니다. 창고 선적, 공장 리프팅 및 항구 회전율에 적합합니다.

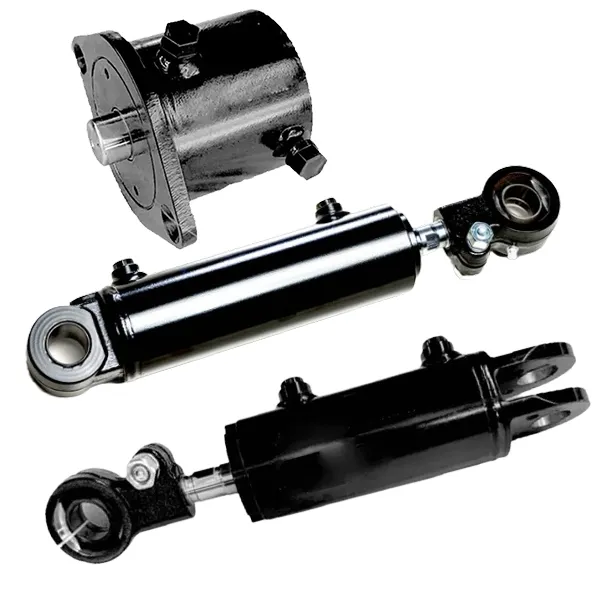

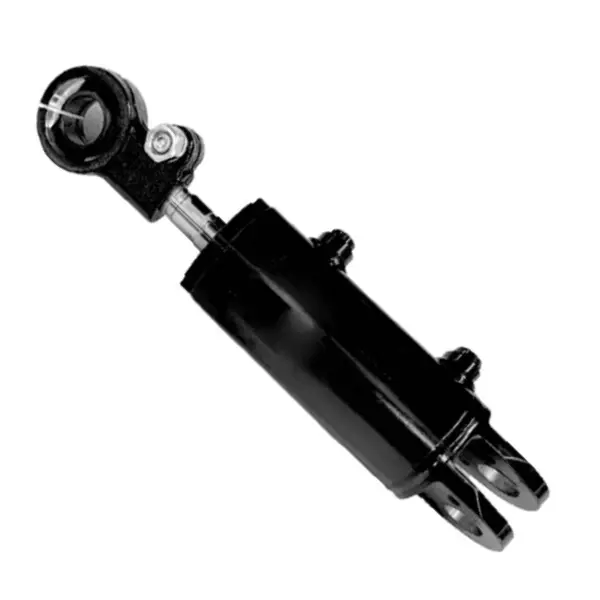

Forklift tilt cylinder Raydafon OEM manufacturer 1.5~18톤
7-14MPa 작동 압력
Φ60-100mm 보어 직경
Φ25-40mm 로드 직경
32-193mm 뇌졸중
3.4-22kg 단위중량
제품 해부

틸트 실린더 내부 - 일치하는 부품 25개

실린더는 상용 하드웨어로 조립되지 않습니다. 피스톤, 실린더 본체, 피스톤 로드 및 씰 세트는 숙련된 기술자가 일치하는 쌍을 손으로 마무리하는 방식과 유사하게 세트로 일치됩니다. 이것이 바로 실린더가 글랜드 압력을 잃지 않고 수년 동안 고압 하에서 안정적으로 작동하는 이유입니다.

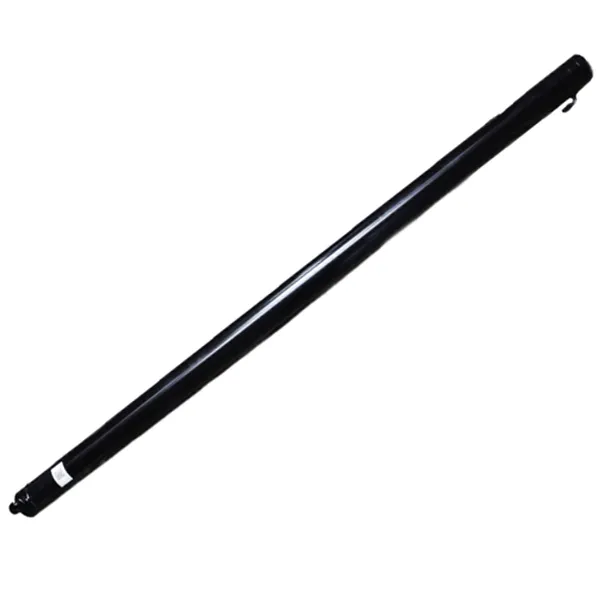

다양한 지게차 톤수는 다양한 내부 직경과 스트로크를 사용하므로 틸트 실린더 모델은 트럭과 일치해야 합니다. Raydafon은 QA20V500부터 A45M300까지 7개의 표준 모델을 보유하고 생산하며, 고객 도면에 맞춰 맞춤형 모델을 생산할 수 있습니다. 대신 수직 리프트 기능이 필요한 트럭의 경우 Raydafon은 또한지게차 리프트 실린더.

Forklift tilt cylinder parts anatomy

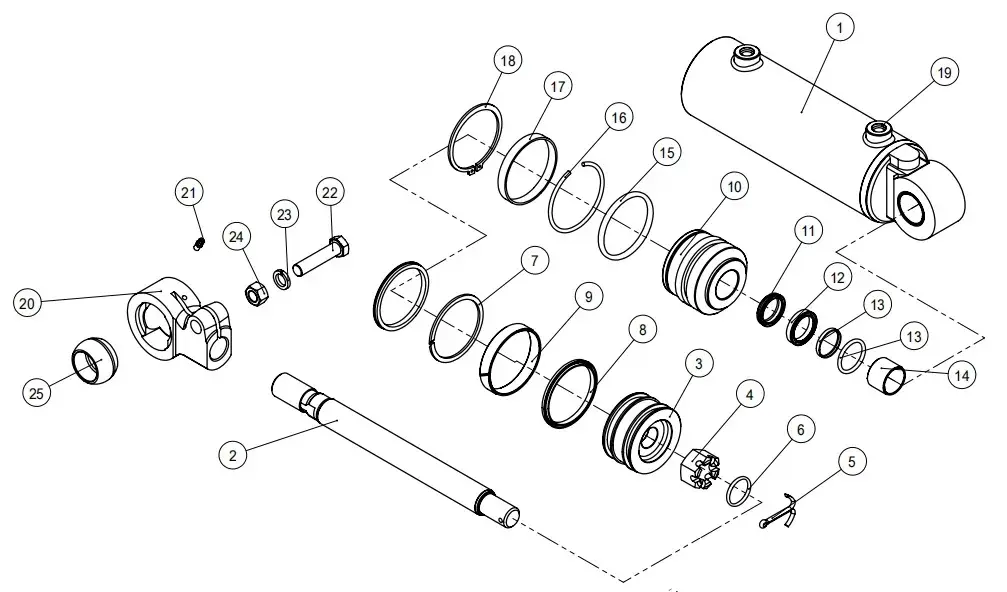

번호가 매겨진 부품 다이어그램 - 일치하는 구성요소 25개

25개 부품 구성 요소 목록

분해도와 일치하도록 부품 번호가 아래에 매겨져 있습니다. 1~25번은 위의 다이어그램에 해당합니다.

01실린더 하우징 어셈블리
02피스톤 로드
03피스톤
04육각 너트
05코터핀
06O-링
07백링
08홀 씰
09웨어링
10가이드 부시
11먼지 와이퍼
12U-링
13로드 씰
14두 부시
15O-링
16라운드 와이어
17열쇠 고리
18샤프트용 서클립
19플러그
20클레비스
21그리스 니플
22볼트
23스프링 와셔
24너트
25구면 베어링

표준 모델 매트릭스 - 7개의 보어/스트로크 조합

귀하의 지게차 톤수 및 장착 패턴과 일치하는 모델을 선택하거나 맞춤형 제작을 위해 OEM 도면을 보내십시오. 아래 나열된 모든 모델은 동일하게 일치하는 피스톤/로드/씰 아키텍처를 공유합니다.

도면 번호 보어 ΦD 로드 Φd 스트로크 S 설치하다. 엘 압력 포트 무게
QA20V500-405000-000 Φ60 Φ30 32 109 18MPa 2-M14×1.5 3.4kg
S16N450-600000-001Z Φ63 Φ25 55 368 18.1MPa 2-G1/4 8.2kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18.1MPa 2-M16×1.5 17kg
A15N450-600000AZ Φ65 Φ25 109 514 18.1MPa 2-G1/4 11.6kg
A30M300-600000-000B Φ70 Φ30 156 453 18.1MPa 2-G1/4 12kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18.1MPa 2-G1/4 13kg
A45M300-600000Z Φ100 Φ40 193 498 18.1MPa 2-M16×1.5 22kg

모델을 찾을 수 없나요? OEM 도면 번호 또는 실제 샘플을 보내십시오. Raydafon 리버스 엔지니어링은 샘플을 생산하고 동일한 도면에서 배치를 인용합니다. 더 넓은 지게차 유압 실린더 범위에 대해서는 다음을 참조하십시오.지게차 유압 실린더범주.

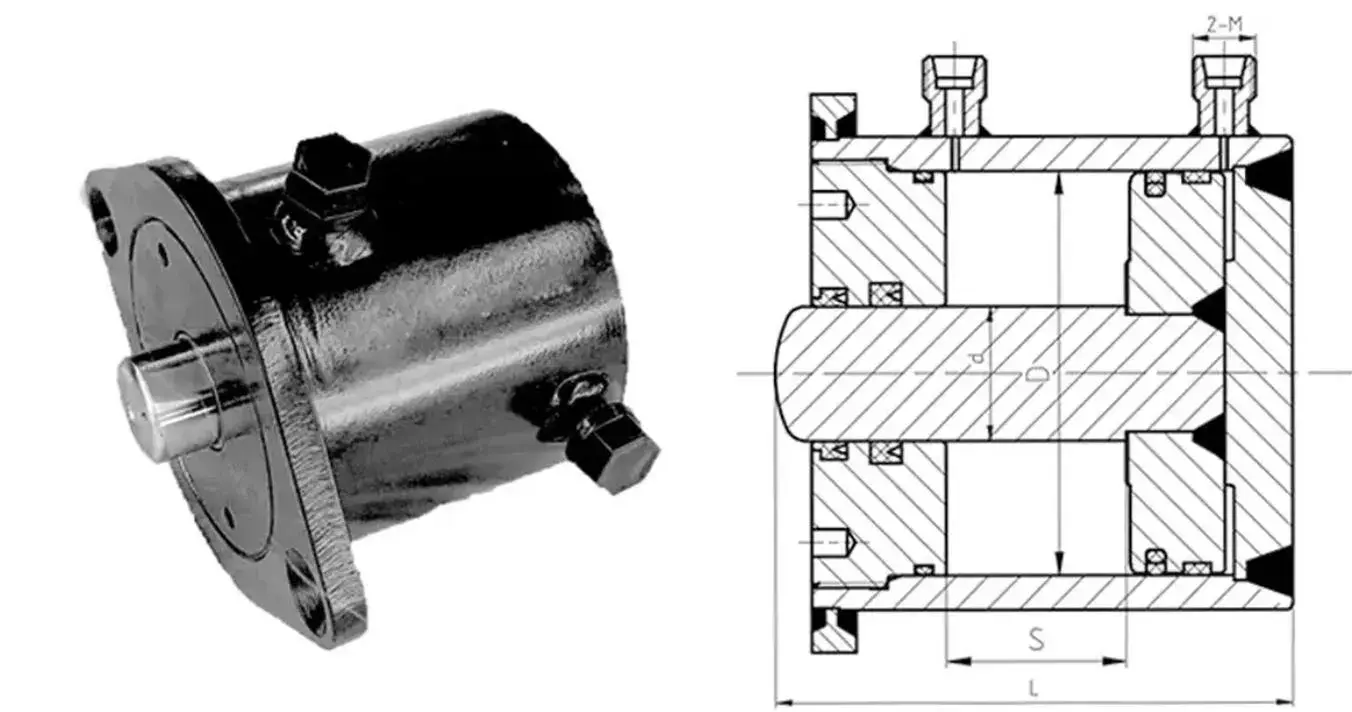

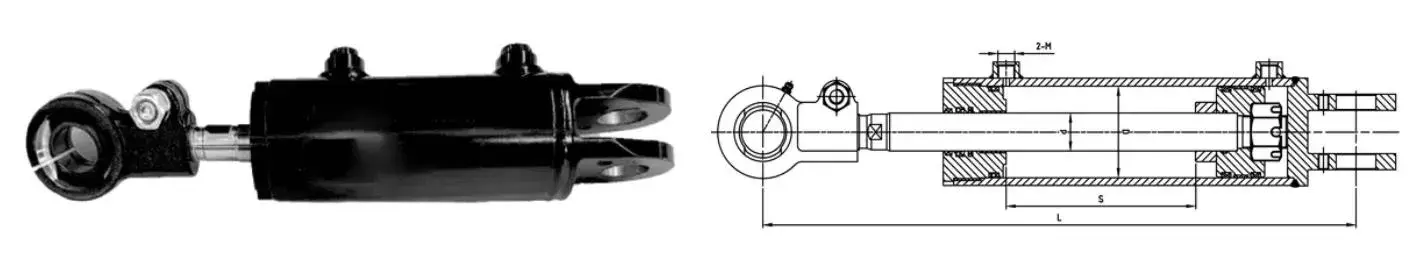

Forklift tilt cylinder dimension drawing 1
형식 QA20V500-405000-000 · Φ60 × Φ30 × 32 스트로크

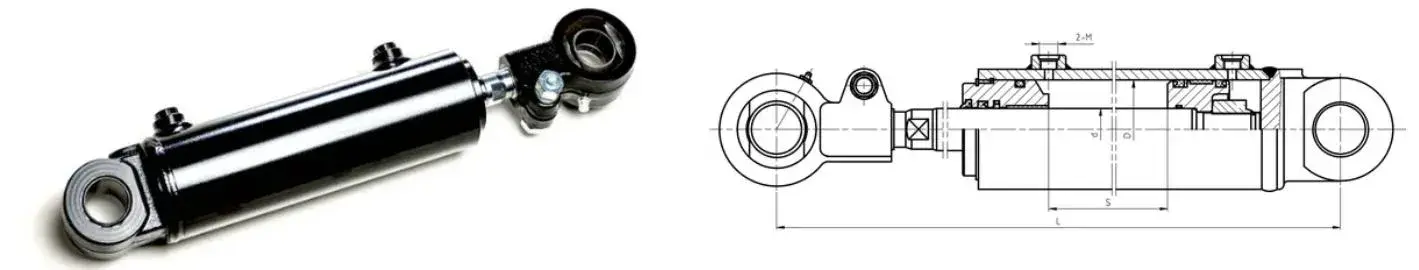

Forklift tilt cylinder dimension drawing 2
모델 S16N450 / RTE35M300 / A15N450
Forklift tilt cylinder dimension drawing 3
모델 A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
설치 개요 - 장착 패턴 및 인터페이스 치수
작동 원리

틸트 실린더가 마스트를 움직이는 방법

틸트 실린더는 피스톤을 왕복 운동으로 밀어 마스트를 앞뒤로 기울입니다. 유압 오일은 실린더 베이스에 있는 두 개의 포트 중 하나를 통해 들어갑니다. 피스톤 로드가 확장되어 마스트를 앞으로 밀거나 후퇴하여 마스트를 뒤로 당깁니다. 다른 유압 구성품과 달리 이 실린더는 보어와 로드 표면이 씰 세트에 일치하기 때문에 양방향으로 원활하게 작동합니다.

무겁거나 불규칙한 화물의 경우 작업자는 들어올리기 전에 틸트 기능을 사용하여 화물을 수평으로 유지합니다. 정확한 각도 제어는 화물의 이동을 방지하고 트럭을 안정적으로 유지하는 것입니다. Raydafon은 7-14MPa 작동 압력에서 틸트 실린더를 테스트하여 최대 부하에서도 응답이 원활하게 유지되는지 확인합니다.

Raydafon 지게차 틸트 실린더의 장점

01

고압에서도 안정적

일치하는 피스톤, 로드 및 씰 세트는 7-14MPa의 압력을 안정적으로 유지합니다. 부하가 크거나 장시간 근무 시에도 변동이 없습니다.

02

내마모성 씰 컴파운드

씰은 오일 누출이 적고 마모가 적은 내마모성 화합물로 만들어졌습니다. 먼지가 많은 창고나 습한 환경에서도 안정적입니다.

03

빠른 유지보수 설계

나사 고정 및 고정 링 연결을 통해 몇 분 안에 오일 씰을 교체할 수 있습니다. 트럭에서 마스트 전체를 제거할 필요가 없습니다.

04

7개의 표준 모델

보어 Φ60 ~ Φ100, 로드 Φ25 ~ Φ40, 스트로크 32 ~ 193mm. 맞춤형 툴링 주문 없이 대부분의 1.5~18톤 지게차 애플리케이션을 포괄합니다.

05

OEM 지원

지게차 브랜드와 모델, 도면 번호를 보내주세요. Raydafon은 동일한 도면에서 맞춤형 배치를 리버스 엔지니어링, 샘플링 및 견적합니다.

06

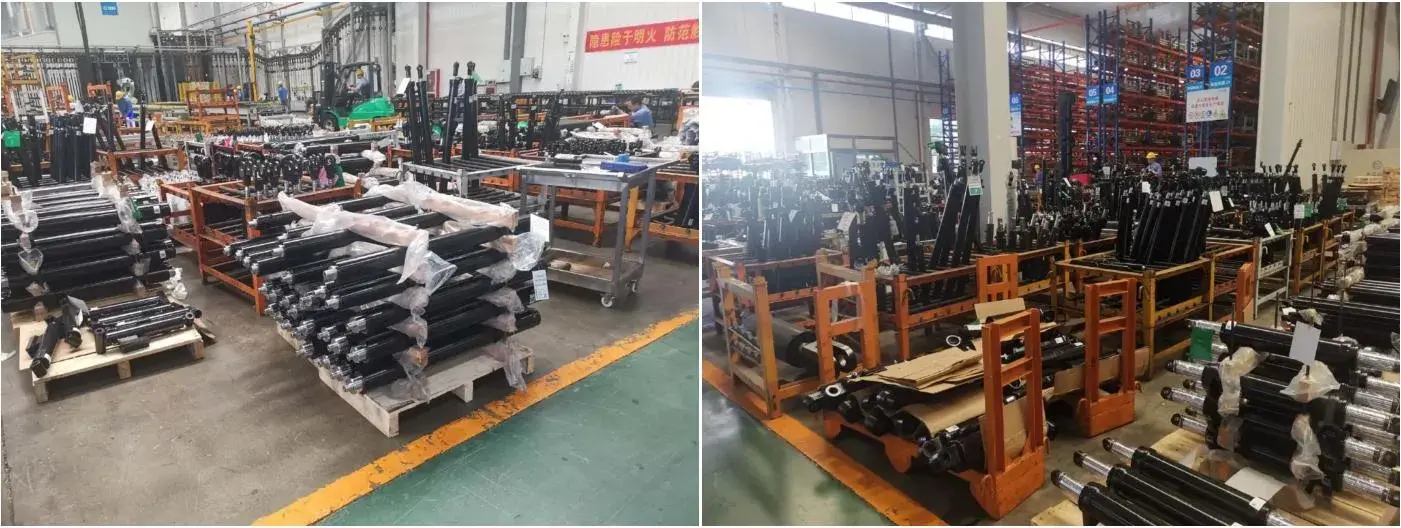

공장 직접 공급

Raydafon 자체 공장에서 생산됩니다. 고객은 상인이 아닌 제조업체와 거래합니다. 빠른 판매 후 응답과 안정적인 배치 품질.

지게차 틸트 실린더가 사용되는 곳

  • A
    창고 적재 및 하역

    작업자가 들어올리기 전에 하중의 수평을 맞춰야 하는 컨테이너 적재, 팔레트 피킹 및 선반 이동. 정확한 각도 제어로 화물 이동을 방지합니다.

  • B
    공장 리프팅 작업

    리프트 사이클 동안 하중의 균형을 맞추기 위해 지게차가 마스트를 앞뒤로 기울여야 하는 무겁거나 불규칙한 산업용 하중.

  • C
    항만 및 물류 회전율

    틸트 실린더가 교대당 수천 사이클을 작동하는 연속적인 고강도 사이클 환경. 씰이 일치하고 마모가 적기 때문에 누출 없이 계속 작동합니다.

  • D
    애프터마켓 및 예비 부품 유통

    1.5~18톤 트럭용 신뢰할 수 있는 OEM 동등 틸트 실린더가 필요한 지게차 딜러 및 애프터마켓 공급업체. 창고 재고 및 맞춤형 생산이 모두 가능합니다.

주문 사양서

톤수 적용 범위
1.5~18톤 지게차
작동 압력
7-14MPa(일부 모델에서는 최대 18.1MPa까지 테스트된 피크)
보어 직경
Φ60~Φ100mm
로드 직경
Φ25~Φ40mm
뇌졸중
32~193mm
설치거리
109~565mm
단위중량
3.4~22kg
포트/인터페이스
2-M14×1.5 / 2-M16×1.5 / 2-G1/4
집회
빠른 씰 교체를 위한 나사 고정 + 고정 링 연결
씰 세트
더스트 와이퍼, U-링, 로드 씰, 홀 씰, 백링, O-링, 웨어링, 듀 부시
맞춤화
맞춤형 보어, 로드, 스트로크, 설치 거리, 포트 유형; OEM 포장 및 개인 상표
MOQ
모델당 50개 단위
대량 리드타임
입금 및 출금 승인 후 25~35일
견적기준
지게차 모델 및 톤수, 보어/스트로크 요구 사항, 포트 크기, 수량, 대상 포트

귀하의 주문이 Raydafon을 통해 이동하는 방법

  1. 01

    애플리케이션 개요

    지게차 브랜드 및 모델, 톤수, 필요한 보어/로드/스트로크, 포트 크기, 수량 및 대상 포트를 보내십시오.

  2. 02

    모델 선택

    Raydafon은 표준 모델(QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300)이 적합한지 또는 맞춤형 제작이 필요한지 확인합니다.

  3. 03

    샘플 및 도면 승인

    맞춤형 제작의 경우 Raydafon은 OEM 부품을 역엔지니어링하고 샘플을 생산하며 구매자와 보어, 스트로크, 설치 거리 및 포트 치수를 확인합니다.

  4. 04

    실린더 본체 및 로드 가공

    고강도 강철 실린더 본체는 공차에 맞춰 연마되었습니다. 피스톤 로드는 내마모성을 위해 연마되고 경질 크롬 도금 처리되어 있습니다.

  5. 05

    조립 및 압력 테스트

    피스톤, 씰, 가이드 부시, 클레비스가 조립되어 있습니다. 실린더는 정격 압력에서 누출 및 원활한 스트로크에 대한 압력 테스트를 거쳤습니다.

  6. 06

    포장 및 배송

    실린더는 방청유 및 보호용 엔드 캡과 함께 목재 케이스에 포장됩니다. 바다, 항공 또는 포장 목록, 송장 및 검사 보고서와 함께 특송으로 배송됩니다.

문서화 및 품질 지원

  • ✓
    자재인증서

    실린더 본체 및 로드 재질 인증서, 씰 컴파운드 데이터 시트가 배송될 때마다 제공됩니다.

  • ✓
    압력 테스트 보고서

    각 실린더는 포장하기 전에 정격 압력에서 압력 테스트를 거쳤습니다. 누출, 스트로크 부드러움 및 포트 피팅이 기록됩니다.

  • ✓
    치수검사기록

    주문한 사양이나 고객 도면에 따라 보어, 로드, 스트로크, 설치 거리 및 포트 치수가 기록됩니다.

  • ✓
    수출 포장

    방청유와 보호용 엔드 캡이 있는 나무 케이스. 대형 실린더 배치는 해상 화물용으로 팔레타이징되고 묶여 있습니다.

자주 묻는 질문

지게차 틸트 실린더란 무엇입니까?

지게차 틸트 실린더는 마스트와 포크의 전후 틸트를 제어하는 ​​유압 실린더입니다. 리프트 실린더, 스티어링 실린더와 함께 지게차 유압 시스템의 핵심 구성 요소 중 하나입니다. 운전자가 틸트 레버를 움직이면 실린더가 확장되거나 수축되어 하단 피벗을 중심으로 마스트가 회전하고 포크 각도가 변경됩니다.

Raydafon은 어떤 톤수 범위를 포괄합니까?

Raydafon은 1.5톤~18톤 지게차용 지게차 틸트 실린더를 생산합니다. 표준 모델은 보어 직경 Φ60mm ~ Φ100mm, 로드 직경 Φ25mm ~ Φ40mm, 스트로크 32mm ~ 193mm를 포괄합니다. OEM 지게차 브랜드에는 맞춤형 보어 및 스트로크가 제공됩니다.

실린더는 어떤 작동 압력을 처리할 수 있습니까?

실린더는 표준 모델 범위 전체에서 7-14MPa 작동 압력 등급을 받았으며, S16N450-600000-001Z 및 RTE35M300-600000-500과 같은 특정 모델에서 18.1MPa로 테스트된 최고 압력 성능을 갖추고 있습니다.

어떤 재료와 씰이 사용됩니까?

실린더 하우징과 피스톤 로드는 고강도 강철로 제작됩니다. 씰 세트에는 더스트 와이퍼, U-링, 로드 씰, 홀 씰, 백링, O-링, 웨어링 및 듀 부시가 포함됩니다. 씰은 내마모성 화합물을 사용하여 먼지가 많은 창고나 습한 환경에서 오일 누출이 적고 마모가 적습니다.

유지관리가 얼마나 어려운가요?

실린더는 나사 고정과 고정 링 연결을 사용합니다. 유지보수 직원은 오일 씰을 교체하거나 나사를 풀고 고정 링을 제거하여 실린더 문제를 해결할 수 있습니다. 이 작업은 지게차에서 전체 마스트를 제거하지 않고도 몇 분 안에 완료할 수 있습니다.

Raydafon은 특정 지게차 브랜드를 위한 OEM 실린더를 생산할 수 있습니까?

예. Raydafon은 고객 도면이나 기존 샘플에 대한 OEM 생산을 지원합니다. 지게차 브랜드와 모델, 보어 직경, 로드 직경, 스트로크, 설치 거리, 포트 크기 및 수량을 보내주시면 Raydafon에서 맞춤형 틸트 실린더 견적을 보내드립니다.

MOQ와 리드타임은 무엇입니까?

MOQ는 모델당 50개입니다. 대량 리드 타임은 모델 복잡성과 주문 수량에 따라 입금 및 도면 승인 후 25-35일입니다.

견적은 어떻게 요청하나요?

지게차 모델 및 톤수, 필요한 보어 직경, 로드 직경, 스트로크, 설치 거리, 포트 크기, 수량 및 대상 포트를 보내십시오. Raydafon은 FOB Ningbo 견적, 리드타임 및 포장 세부정보를 회신해 드립니다.

맞춤형 지게차 틸트 실린더를 공급할 준비가 되셨습니까?

지게차 모델과 톤수, 보어/스트로크 요구 사항, 포트 크기 및 주문 수량을 보내십시오. Raydafon은 모델을 확인하거나 맞춤형 빌드를 설계한 다음 리드 타임 및 포장 세부 정보가 포함된 FOB Ningbo 견적을 제공합니다.
