크레인 카운터웨이트 유압 실린더
  • 크레인 카운터웨이트 유압 실린더크레인 카운터웨이트 유압 실린더
  • 크레인 카운터웨이트 유압 실린더크레인 카운터웨이트 유압 실린더

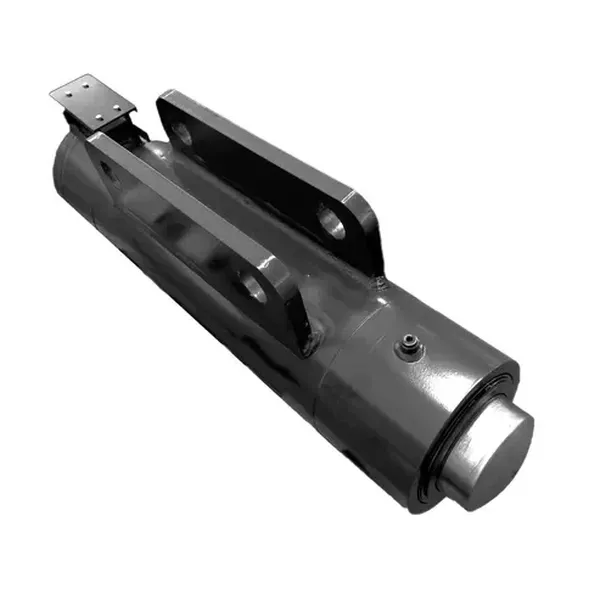

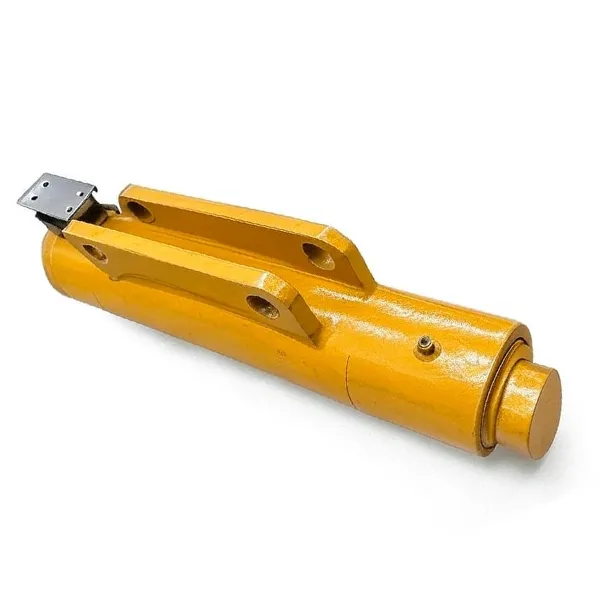

크레인 카운터웨이트 유압 실린더

크레인 평형추 유압 실린더이동식 크레인 및 항만 장비용. 균형추 블록을 실시간으로 움직여 붐의 흔들림을 ±1° 이내로 유지하고 불균형 정지를 줄입니다. QAY220 등급 200~220톤 전지형 크레인용으로 제작되었습니다.

구경Φ200mm· 로드Φ100mm· 뇌졸중180mm· 작업압력25/40MPa· 무게124kg· 도면번호QAY220.12/13A-00· 35CrMo급 합금강 · ISO 9001 공장 · MOQ 1개 · 맞춤형 스트로크 가능 · 24시간 이내 견적.

보어 Φ200 · 로드 Φ100 · 25/40 MPa · OEM 공장

크레인 카운터웨이트 유압 실린더이동식 크레인 및 항만 장비 - 맞춤형 스트로크, 24시간 견적

Raydafon은 화물이 움직일 때 붐의 균형을 유지하는 크레인 평형추 유압 실린더를 제조합니다. 크롬 도금 또는 부식 방지 표면 처리된 고강도 합금강으로 제작된 이 제품은 안정적인 힘 출력, ±1° 붐 흔들림 제어 기능을 제공하며 동일한 부하에서 기존 실린더에 비해 15% 이상의 에너지 절감 효과를 제공합니다. 중국 닝보에서 공장 직접 공급 — ISO 9001 공정 제어, MOQ 1개, 맞춤형 스트로크 및 장착 인터페이스 이용 가능.

지루한)
Φ200mm
막대 (d)
Φ100mm
스트로크(S)
180mm
설치 거리
530mm
작동 압력
25/40MPa
무게
124kg
그림 번호
QAY220.12/13A-00
MOQ
1개 조각

크레인 카운터웨이트 유압 실린더가 크레인에서 수행하는 작업

평형추 유압 실린더는 이동식 크레인 평형추 시스템의 핵심 액추에이터입니다. 붐이 확장되면 실린더는 균형추 블록을 실시간으로 이동하여 크레인의 무게 중심을 안전 범위 내에 유지합니다. 이것이 없으면 크레인은 고정된 균형추에 의존합니다. 즉, 리프트 용량이 줄어들거나 섀시가 필요 이상으로 무거워져야 한다는 의미입니다.

Raydafon의 균형추 실린더는 크레인의 유압 제어 시스템과 함께 작동하여 센서 또는 운전자 신호를 정확한 균형추 위치 지정으로 변환합니다. 그 결과 붐 동작이 더 부드러워지고, 바람이 많이 부는 날 들어올릴 때 흔들림이 줄어들며, 불균형 경보로 인한 예기치 않은 작동 중단이 줄어듭니다. 소싱 구매자의 경우산업용 액압 실린더, 이는 사이클 타임과 안전 마진에 가장 직접적인 영향을 미치는 구성 요소입니다.

크레인이 다른 균형추 기능(예: 러핑 지브 시스템)을 사용하는 경우크레인 러핑 유압 실린더또는 전체 내용을 찾아보세요이동식 크레인 유압 실린더 제품군선택하기 전에.

크레인 카운터웨이트 유압 실린더 사양

아래의 표준 모델은 대부분의 200~220톤 이동식 크레인 평형추 시스템을 포괄합니다. 맞춤형 보어, 스트로크 및 장착 거리가 제공됩니다. 도면을 보내주시면 24시간 이내에 권장 크기를 보내드립니다.

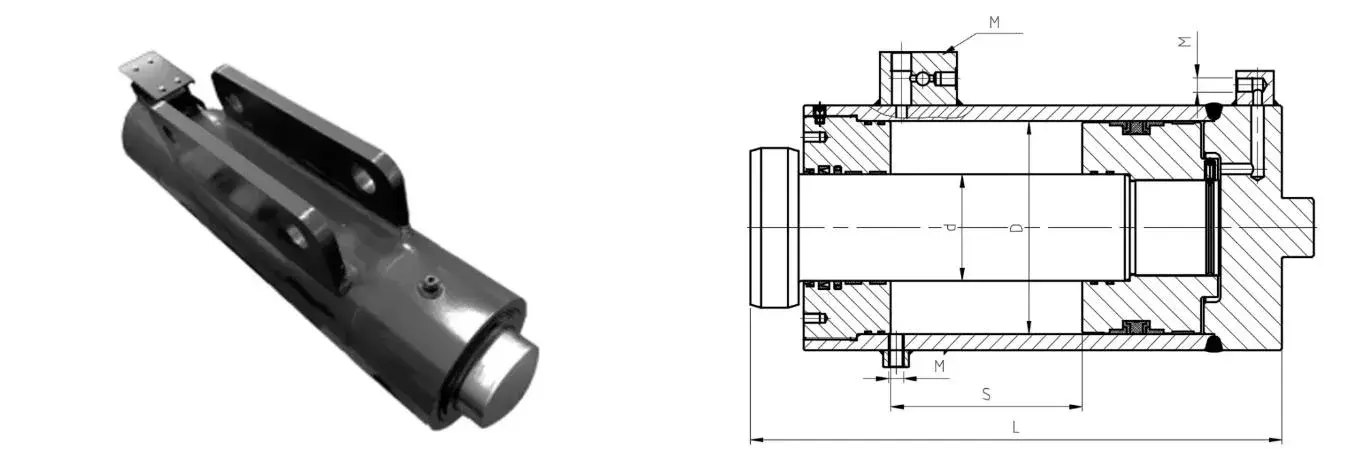

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

크레인 평형추 유압 실린더 치수 도면 — QAY220.12/13A-00

표준 크레인 평형추 유압 실린더 - 기술 데이터
실린더 이름 그림 번호 지루한 로드 d 스트로크 S 설치 거리 L 작동 압력 인터페이스 M 무게
평형추 유압 실린더 QAY220.12/13A-00 Φ200mm Φ100mm 180mm 530mm 25MPa / 40MPa 3-G1/4 · M20×1.5 · 2-M14×1.5 124kg
보어 Φ200mm 로드 Φ100mm 스트로크 180mm 25/40MPa 124kg QAY220.12/13A-00

필요한 크기가 아닌가요? 우리는 또한 다른 크레인 톤수 등급을 위한 맞춤형 평형추 실린더를 제작합니다. 보어, 스트로크, 압력 및 장착 인터페이스를 보내거나 간단히 도면 번호를 전달하면 엔지니어가 일치 여부를 확인할 것입니다.

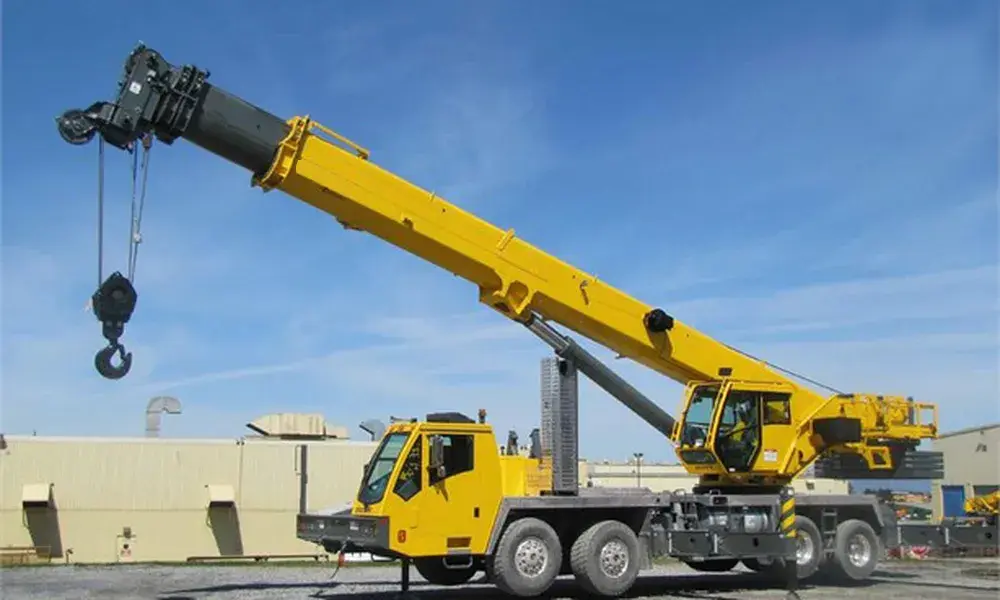

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

조달 엔지니어가 Raydafon 카운터웨이트 실린더를 선택하는 이유

반복 주문을 유도하는 세 가지 상업적 이유:더 길어진 서비스 간격, 더 적은 유지 관리 인력 및 전체 스트로크에 걸쳐 안정적인 힘 출력.

01

고강도 합금강 본체

연속 사용 시 변형 없이 높은 압력과 무거운 하중을 견뎌냅니다. 표면 크롬 도금 또는 부식 방지 코팅은 습하고 염수 분무되며 먼지가 많은 현장 조건을 처리합니다.

02

정확한 포지셔닝

부드러운 신축을 위해 크레인의 유압 제어 시스템과 함께 작동합니다. 들어올리는 동안 빠른 평형추 위치 조정이 가능하고 정밀하게 배치하는 동안 밀리미터 수준의 균형 조정이 가능합니다.

03

모듈식 설치

대규모 수정 없이 기존 크레인 장착 지점에 맞습니다. 씰과 서비스 포트는 표준 도구를 사용하여 접근 가능하며 대부분의 씰 교체는 현장에서 30분 이내에 완료됩니다.

04

에너지 효율성

힘 출력은 작업 조건에 따라 실시간으로 조정됩니다. 동일한 강도의 기존 실린더와 비교하여 에너지 소비가 15% 이상 감소합니다.

응용 분야: 구매자가 이 실린더를 설치하는 위치

평형추 유압 실린더는 부하 또는 붐 위치가 변경되는 동안 크레인이 균형을 유지해야 하는 곳에 지정됩니다. 일반적인 설치에는 다음이 포함됩니다.

항만 컨테이너 크레인 선박-해안 크레인 타워크레인 전지형 이동식 크레인 크롤러 크레인 풍력 터빈 설치 크레인 중장비 장비 강철 구조물 발기 조립식 건물 리프팅 조선소 갠트리 크레인

관련 크레인 기능이 필요하십니까? 전체 내용을 검토하세요모바일 크레인 유압 실린더 시리즈또는텔레스코픽 유압 실린더 범위붐 확장 애플리케이션용.

맞춤형 카운터웨이트 실린더 - OEM, 개인 상표 및 도면 기반 생산

Raydafon은 무역회사가 아닌 OEM 유압실린더 제조업체입니다. 맞춤 제작은 표준 실린더를 제작하는 라인과 동일한 중국 닝보에 있는 자체 ISO 9001 시설 내에서 이루어집니다.

A

보어 및 로드 크기

Φ40mm에서 Φ400mm 보어까지. 맞춤형 직경과 표면 거칠기를 갖춘 경질 크롬 도금 막대.

B

스트로크 및 장착

필요에 따라 스트로크 길이, 설치 거리, 핀 보어, 플랜지 또는 트러니언 장착을 맞춤화할 수 있습니다.

C

압력 및 씰

최대 40 MPa 이상의 작동 압력. 귀하의 작동 온도와 유체에 맞는 씰 브랜드.

D

코팅 및 마킹

크롬 도금, 부식 방지 코팅 또는 페인팅. 개인 상표 명판 및 마킹이 가능합니다.

작업 압력, 흐름 및 장착 인터페이스가 포함된 PDF, DWG, DXF 또는 STEP 도면을 보내세요. 우리 엔지니어들은 24시간 이내에 사이즈 권장 사항과 공장 가격을 알려드립니다.

품질 관리, 인증 및 12개월 보증

모든 균형추 실린더는 선적 전에 문서화된 검사 경로를 통과합니다. 이는 해외 구매자가 공급업체 승인 및 수입 검사를 위해 의존하는 증거 추적입니다.

  • ISO 9001 인증 제조 공정
  • 입고강재 검증 및 열처리 기록
  • 보어 호닝, 로드 크롬 두께 및 표면 거칠기 보고서
  • 포장 전 1.5× 정격 사용 압력에서 압력 테스트
  • 씰 맞춤, 스트로크 및 장착 치수 검사
  • 제조 결함에 대한 12개월 제한 보증

주문 방법: MOQ, 리드 타임, 포장 및 배송

MOQ

1개 조각

표준 사이즈는 1개부터 배송됩니다. OEM 프로젝트의 경우 20개부터 볼륨 가격 책정.

선두

15~30일

추첨 확인 후 입금하시면 됩니다. 맞춤형 디자인은 최대 45일까지 연장될 수 있습니다.

팩

나무 케이스

VCI 방청 필름, 건조제, 대구경용 맞춤형 팔레트. 수출 표준 포장.

배

바다 / 항공 / 익스프레스

EXW, FOB, CIF 및 DDP 조건. 전체 수출 문서: CI, PL, CO, 양식 A/E, 재료 인증서.

크레인 카운터웨이트 유압 실린더 - 구매자 FAQ

크레인 평형추 유압 실린더의 기능은 무엇입니까?

붐이 확장되거나 화물이 이동함에 따라 균형추 블록을 실시간으로 움직여 크레인의 무게 중심을 안전한 범위 내에 유지합니다. 이를 통해 섀시가 더 가벼워도 동일한 하중을 들어올릴 수 있고 붐 흔들림이 줄어들며 불균형 경보로 인한 작동 중단 현상이 방지됩니다.

크레인 평형추 실린더의 표준 사양은 무엇입니까?

보어 Φ200mm, 로드 Φ100mm, 스트로크 180mm, 설치 거리 530mm, 작동 압력 25MPa 및 40MPa, 인터페이스 3-G1/4 · M20×1.5 · 2-M14×1.5, 무게 124kg. 도면 번호 QAY220.12/13A-00.

보어, 스트로크, 장착 인터페이스를 맞춤 설정할 수 있나요?

예. 우리는 Φ40mm ~ Φ400mm의 보어, 맞춤형 스트로크 및 설치 거리, 핀 보어 또는 플랜지 장착 및 필요한 인터페이스 스레드를 갖춘 맞춤형 카운터웨이트 실린더를 제작합니다. PDF, DWG, DXF 또는 STEP 도면을 보내주시면 24시간 이내에 견적을 보내드립니다.

최대 작동 압력은 얼마입니까?

표준 모델의 정격은 25MPa 연속 및 40MPa 피크입니다. 요청 시 씰 선택과 로드 크롬 두께가 일치하는 더 높은 압력 등급도 제공됩니다.

MOQ, 리드타임 및 보증은 무엇입니까?

표준 크기의 경우 MOQ 1개입니다. 추첨 확정 및 입금 후 리드 타임은 15~30일입니다. 제조 결함에 대해 12개월 제한 보증. 모든 발송물과 함께 전체 수출 문서가 제공됩니다.

이 평형추 실린더를 사용하는 크레인 모델은 무엇입니까?

이는 QAY220급 이동식 크레인 및 이에 상응하는 200~220톤 전지형 크레인용으로 설계되었습니다. 우리는 또한 다른 톤수 등급을 위한 평형추 실린더도 공급합니다. 호환성 확인을 위해 크레인 모델과 도면 번호를 보내주십시오.

기존 크레인에 평형추 실린더를 어떻게 설치합니까?

실린더는 큰 수정 없이 기존 크레인 장착 지점에 맞는 모듈식 장착 설계를 사용합니다. 주문하기 전에 장착 핀 직경, 설치 거리 및 유압 인터페이스를 확인하십시오. 배송 시 자세한 설치 도면이 제공됩니다. 당사 엔지니어는 배송 전에 설치 계획을 검토할 수도 있습니다.

대량 주문하기 전에 샘플을 주문할 수 있나요?

예. 표준 크기에 대한 샘플 주문이 허용됩니다. 샘플 비용과 운임은 별도로 견적되며 첫 번째 대량 주문에 대해 적립될 수 있습니다.

크레인 카운터웨이트 실린더 견적 요청

크레인 모델, 도면 번호 또는 작동 압력을 보내십시오. 당사의 엔지니어는 24시간 이내에 권장 크기와 공장 가격을 회신합니다.
