농업용 트랙터에 조향 유압 실린더가 어떻게 사용됩니까?

트랙터 제조업체나 예비 부품 유통업체의 경우 조향 시스템은 기계의 가장 중요한 하위 시스템 중 하나입니다. 정확하게 조종할 수 없는 트랙터는 비효율적일 뿐만 아니라; 특히 경사지, 젖은 들판, 가축 및 작업자 근처에서 작업할 때는 안전하지 않습니다. 현대 트랙터 조향의 핵심 구성 요소는 조향 유압 실린더입니다. 이 장치는 유압을 앞바퀴를 회전시키는 선형 힘으로 변환하며, 기계식 조향 장치가 따라올 수 없는 수준의 출력과 정밀도로 이를 수행합니다. 소싱할 때조향 유압 실린더농업용 트랙터의 경우 단순히 부품을 구입하는 것이 아닙니다. 귀하는 귀하가 제작하거나 서비스하는 모든 트랙터의 신뢰성에 영향을 미치는 결정을 내리고 있습니다.

이 가이드의 목적은 조달 엔지니어, 트랙터 제조업체 및 예비 부품 구매자가 조향 유압 실린더가 농업용 트랙터에 사용되는 방법과 해당 응용 분야에 적합한 것을 선택하는 방법을 이해하도록 돕는 것입니다. 작동 원리, 다양한 조향 구성, 지정해야 하는 주요 사양, 내구성에 영향을 미치는 환경 및 부하 조건, 공급업체 평가 기준 등을 다룹니다. 또한 Raydafon Technology Group Co., Limited의 공장에서 자세한 제품 사양을 제공할 예정입니다. 새로운 트랙터 모델을 설계하든 차량용 교체 실린더를 소싱하든 이 가이드는 자신감 있는 구매 결정을 내리는 데 필요한 기술 기반을 제공합니다.

목차

• 1. 조향 유압 실린더는 트랙터에서 어떻게 작동합니까?
• 2. 농업용 트랙터에는 어떤 조향 구성이 사용됩니까?
• 3. 구매자는 어떤 사양을 찾아야 합니까?
• 4. 어떤 작동 조건이 실린더 내구성에 영향을 미치나요?
• 5. 조향 유압 실린더 공급업체를 어떻게 평가합니까?
• 6. 우리 공장의 주요 제품 매개변수는 무엇입니까?
• 7. 자주 묻는 질문(FAQ)
• 8. 결론

1. 조향 유압 실린더는 트랙터에서 어떻게 작동합니까?

농업용 트랙터의 조향 유압 실린더는 유체 압력을 선형 힘으로 변환하는 복동식 유압 액추에이터입니다. 이는 앞바퀴에 힘을 전달하는 조향 링키지에 연결됩니다. 실린더는 일반적으로 Orbitrol(유압 조향) 장치인 조향 밸브의 제어에 따라 작동합니다. 운전자가 스티어링 휠을 돌리면 오비트롤 밸브가 가압된 유압유를 실린더 피스톤의 한쪽으로 보냅니다. 피스톤이 움직여 로드를 확장하거나 수축시키며 로드가 스티어링 링키지를 밀거나 당깁니다. 바퀴가 회전하고 트랙터의 방향이 변경됩니다. 작업자가 휠을 반대 방향으로 돌리면 밸브가 유체를 피스톤의 반대쪽으로 향하게 하고 실린더는 반대 방향으로 움직입니다.

기계식 조향에 비해 유압식 조향의 주요 장점은 힘의 증가입니다. 기계식 조향 시스템은 특히 트랙터가 정지해 있거나 무거운 짐을 싣고 천천히 움직일 때 운전자에게 상당한 육체적 노력을 가해야 합니다. 유압 시스템은 운전자의 입력을 증폭시켜 최소한의 노력으로 바퀴를 돌릴 수 있게 해줍니다. 이는 더 크고 무거우며 종종 프론트 로더나 프론트 액슬의 부하를 증가시키는 기타 부착 장치가 장착된 현대식 트랙터에 필수적입니다. 조향 유압 실린더는 또한 바퀴의 충격 부하를 흡수할 수 있어 운전자의 편안함을 향상시키고 조향 부품의 마모를 줄여줍니다. 아래 표에는 트랙터 조향 시스템의 실린더의 주요 기능이 요약되어 있습니다.

Raydafon의 공장에서는 농업용 트랙터 용도로 특별히 설계된 조향 유압 실린더를 제조합니다. 우리는 높은 힘, 열악한 환경에서의 내구성, 수천 시간 동안 작동하는 안정적인 성능 등 농업 시장의 고유한 요구 사항을 잘 알고 있습니다. 당사의 엔지니어링 팀은 트랙터 제조업체와 협력하여 특정 스티어링 형상 및 성능 요구 사항을 충족하는 실린더를 설계합니다.

2. 농업용 트랙터에는 어떤 조향 구성이 사용됩니까?

농업용 트랙터는 여러 가지 조향 구성을 사용하며 각각 고유한 장점과 단점이 있습니다. 구성 선택은 필요한 조향 유압 실린더의 유형, 크기 및 수에 영향을 미칩니다. 가장 일반적인 구성은 단일 실린더 구성, 이중 실린더 구성 및 통합 조향 실린더입니다. 단일 실린더 구성은 스티어링 링키지에 연결된 하나의 실린더를 사용합니다. 이는 소형 ​​트랙터와 다용도 트랙터에서 흔히 발생합니다. 듀얼 실린더 구성은 프론트 액슬의 양쪽에 하나씩 두 개의 실린더를 사용합니다. 이는 더 많은 힘과 더 나은 제어력을 제공하며 더 크고 무거운 트랙터에서 일반적입니다. 통합 스티어링 실린더는 프론트 액슬 하우징에 내장되어 있습니다. 이 디자인은 공간을 절약하고 실린더를 보호하지만 제조가 더 복잡하고 비용이 더 많이 듭니다. 아래 표에서는 이러한 구성을 비교합니다.

트랙터용 조향 유압 실린더를 구매할 때 구매자는 먼저 조향 구성을 결정해야 합니다. 이에 따라 필요한 실린더 수와 장착 스타일이 결정됩니다. 우리 공장에서는 세 가지 구성 모두에 맞는 실린더를 제조합니다. 우리는 실린더를 단독으로 제공하거나 전체 스티어링 키트의 일부로 제공할 수 있습니다. 당사 엔지니어링 팀은 귀하의 트랙터 모델에 적합한 구성을 선택하는 데 도움을 드릴 수 있습니다.

3. 구매자는 어떤 사양을 찾아야 합니까?

농업용 트랙터용 조향 유압 실린더를 구매할 때 구매자는 몇 가지 주요 매개변수를 지정해야 합니다. 이러한 매개변수는 실린더가 맞는지, 충분한 힘을 생성하는지, 지속되는지 여부를 결정합니다. 가장 중요한 사양은 보어 직경, 로드 직경, 스트로크 길이, 작동 압력, 장착 유형 및 포트 크기입니다. 보어 직경은 힘 출력을 결정합니다. 로드 직경에 따라 좌굴 저항이 결정됩니다. 스트로크 길이에 따라 최대 조향 각도가 결정됩니다. 작동 압력은 실린더에 가해지는 힘과 응력을 결정합니다. 장착 유형에 따라 실린더가 트랙터에 부착되는 방식이 결정됩니다. 포트 크기에 따라 유량과 조향 속도가 결정됩니다. 아래 표에는 이러한 사양과 그 중요성이 요약되어 있습니다.

~에Raydafon Technology Group Co., Limited, 우리는 고객이 트랙터에 적합한 실린더를 지정할 수 있도록 돕습니다. 우리는 기술 데이터 시트를 제공하고, 필요한 힘을 계산하고, 적절한 장착 및 밀봉 옵션을 추천해 드릴 수 있습니다. 우리의 목표는 고객에게 사양 프로세스를 가능한 한 간단하게 만드는 것입니다.

4. 어떤 작동 조건이 실린더 내구성에 영향을 미치나요?

농업용 트랙터 응용 분야의 작동 조건은 유압 실린더 응용 분야 중 가장 까다로운 작업 중 하나입니다. 실린더는 먼지, 진흙, 물, 화학 물질(비료 및 살충제) 및 극한의 온도에 노출됩니다. 고르지 않은 지형에서 충격 하중을 받으며 연간 수천 시간 동안 작동할 수 있습니다. 이러한 조건은 실린더의 내구성에 영향을 미치므로 공급업체와 제품을 선택할 때 반드시 고려해야 합니다. 가장 중요한 요소는 오염, 부식, 온도 및 충격 부하입니다. 먼지와 진흙으로 인한 오염은 로드 씰을 통해 실린더로 유입되어 마모를 일으킬 수 있습니다. 물과 화학물질로 인한 부식으로 인해 로드와 배럴이 손상될 수 있습니다. 극단적인 온도는 씰과 작동유의 특성에 영향을 미칠 수 있습니다. 거친 지형에서 발생하는 충격 하중으로 인해 로드가 구부러지거나 씰이 손상될 수 있습니다. 아래 표에는 이러한 조건과 이를 해결하는 설계 기능이 요약되어 있습니다.

우리 공장에서는 이러한 조건을 견딜 수 있도록 농업용 트랙터용 조향 유압 실린더를 설계합니다. 우리는 고품질 씰, 경질 크롬 도금 로드 및 부식 방지 코팅을 사용합니다. 또한 추가 보호를 위해 로드 부츠 및 와이퍼 씰과 같은 옵션 기능도 제공합니다. 우리의 목표는 고객에게 여러 시즌 동안 작동할 수 있는 실린더를 제공하는 것입니다.

5. 조향 유압 실린더 공급업체를 어떻게 평가합니까?

조향 유압 실린더 공급업체를 평가하는 것은 제품 자체를 평가하는 것만큼 중요합니다. 공급업체의 역량, 품질 시스템 및 기술 지원에 따라 귀하가 사양에 맞는 제품을 받을 수 있는지, 제 시간에 받을 수 있는지 여부가 결정됩니다. 공급업체를 평가하는 주요 기준은 제조 역량, 품질 관리, 기술 지원, 납품 실적, 비용 등입니다. 제조 능력에는 필요한 공차에 맞게 실린더를 기계 가공, 용접 및 조립하는 능력이 포함됩니다. 품질 관리에는 일관된 품질을 보장하는 시스템과 프로세스가 포함됩니다. 기술 지원에는 사양, 설계 및 문제 해결을 지원하는 능력이 포함됩니다. 배송 성과에는 리드 타임을 준수하고 긴급 주문에 대응하는 능력이 포함됩니다. 비용에는 단가뿐만 아니라 총 소유 비용도 포함됩니다. 아래 표에는 이러한 기준과 각 기준에서 찾아야 할 사항이 요약되어 있습니다.

Raydafon에서는 10년 넘게 농업용 유압 실린더를 제조해 왔습니다. 우리 공장에는 고급 CNC 머시닝 센터, 자동 용접 장비 및 포괄적인 품질 관리 실험실이 갖추어져 있습니다. 우리는 ISO 9001 인증을 받았으며 모든 검사에 대한 자세한 기록을 유지합니다. 우리의 기술 팀은 사양 및 설계를 지원해 드릴 수 있습니다. 그리고 우리는 전 세계 고객에게 정시 배송에 대한 강력한 실적을 보유하고 있습니다. 이러한 기준에 따라 당사를 평가하고 당사를 조향 유압 실린더의 파트너로 고려하시기 바랍니다.

6. 우리 공장의 주요 제품 매개변수는 무엇입니까?

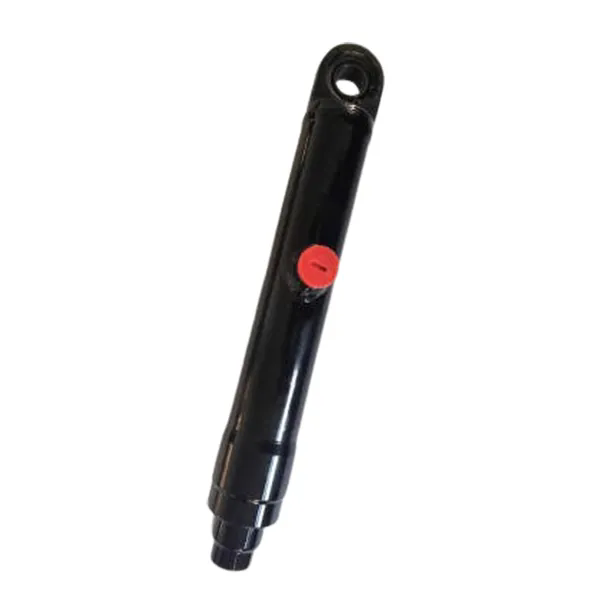

다음 표는 농업용 트랙터용 조향 유압 실린더의 주요 제품 매개변수를 제공합니다. 이 실린더는 현장 작업의 까다로운 조건에 맞게 설계되었으며 다양한 트랙터 모델에 맞게 다양한 크기와 구성으로 제공됩니다. 우리 공장에서는 특정 요구 사항을 충족하는 맞춤형 실린더를 생산할 수도 있습니다.

우리 공장에서는 이러한 사양 등을 충족하는 조향 유압 실린더를 제조합니다. 귀하의 특정 트랙터 모델과 스티어링 형상에 맞게 실린더를 맞춤화할 수 있습니다. 당사의 엔지니어링 팀은 선택 과정을 지원하고 귀하의 프로젝트에 대한 자세한 기술 데이터를 제공할 수 있습니다.

7. 자주 묻는 질문(FAQ)

질문 1: 트랙터 스티어링 실린더의 올바른 보어 크기를 어떻게 결정합니까?

답변: 올바른 보어 크기는 필요한 조향력과 사용 가능한 시스템 압력에 따라 결정됩니다. 조향력은 앞차축의 무게, 타이어 크기, 조향 구조에 따라 달라집니다. 일반적으로 실린더가 최대 시스템 압력의 70-80%에서 필요한 힘을 생성할 수 있도록 보어 크기를 선택해야 합니다. 당사 엔지니어링 팀은 귀하의 특정 트랙터 모델에 필요한 보어 크기를 계산할 수 있습니다.

질문 2: 단동식 조향 실린더와 복동식 조향 실린더의 차이점은 무엇입니까?

답변: 단동 실린더는 유압을 사용하여 한 방향으로 조향하고 리턴 스프링이나 조향 연결 장치의 힘을 사용하여 중앙 위치로 돌아갑니다. 복동 실린더는 유압을 사용하여 양방향으로 조종합니다. 복동식 실린더는 양방향으로 확실한 제어 기능을 제공하고 반응성이 더 뛰어나기 때문에 농업용 트랙터에서 더 일반적입니다. 대부분의 현대식 트랙터는 복동식 조향 실린더를 사용합니다.

질문 3: 트랙터 조향 실린더의 수명을 어떻게 연장할 수 있습니까?

답: 조향 유압 실린더의 수명을 연장하려면 다음 지침을 따르십시오. 로드를 깨끗하게 유지하고 먼지와 진흙이 없도록 하십시오. 유압유 누출을 정기적으로 점검하십시오. 올바른 유압유 수준과 품질을 유지하십시오. 권장 간격으로 씰을 교체하십시오. 그리고 조향 실린더가 완전히 확장되거나 수축된 상태에서 트랙터를 장시간 작동하지 마십시오. 정기적인 유지보수 및 점검은 실린더 수명을 연장하는 열쇠입니다.

질문 4: 트랙터 조향을 위해 표준 유압 실린더를 사용할 수 있습니까?

대답: 아니요. 표준 유압 실린더는 트랙터 조향에 적합하지 않습니다. 스티어링 실린더에는 경질 크롬 도금 로드, 와이퍼 씰, 현장 작업 시 충격 하중과 오염을 견딜 수 있는 설계 등의 특정 기능이 필요합니다. 표준 실린더를 사용하면 조기 고장이 발생하고 잠재적인 안전 위험이 발생할 수 있습니다. 항상 조향 용도로 특별히 설계된 실린더를 사용하십시오.

질문 5: 맞춤형 조향 유압 실린더의 일반적인 리드타임은 얼마나 됩니까?

답변: 맞춤형 조향 유압 실린더의 일반적인 리드 타임은 설계 승인 후 4~6주입니다. 표준 실린더의 경우 리드타임은 일반적으로 2~4주입니다. 리드타임은 설계의 복잡성, 주문 수량, 자재 가용성에 따라 달라집니다. Raydafon Technology Group Co.,Limited에서는 고객과 긴밀히 협력하여 배송 요구 사항을 충족합니다.

8. 결론

조향 유압 실린더는 농업용 트랙터의 중요한 구성 요소입니다. 이는 조향의 용이성, 작동의 안전성 및 기계의 생산성을 결정합니다. 조향 유압 실린더를 구매할 때 구매자는 조향 구성, 주요 사양, 작동 조건 및 공급업체의 역량을 고려해야 합니다. 신뢰할 수 있는 공급업체가 올바르게 지정하고 제조한 실린더는 수년간 문제 없는 서비스를 제공합니다. Raydafon Technology Group Co.,Limited의 저희 공장은 농업용 트랙터용 고품질 조향 유압 실린더를 제조할 수 있는 전문 지식과 장비를 보유하고 있습니다. 우리는 고강도 재료, ​​정밀 가공 및 고급 밀봉 시스템을 사용하여 실린더가 가장 까다로운 현장 조건에서 안정적인 성능을 제공하도록 보장합니다.

귀하가 트랙터 제조업체, 예비 부품 유통업체 또는 차량 운영자인지 여부에 관계없이 당사에 연락하여 귀하의 요구 사항에 대해 논의하시기 바랍니다. 우리는 기술 데이터, 샘플 및 맞춤형 솔루션을 제공할 수 있습니다. 품질과 고객 만족에 대한 우리의 약속은 우리를 전 세계 농업 장비 제조업체의 신뢰할 수 있는 파트너로 만들었습니다.

오늘 Raydafon Technology Group Co.,Limited에 문의하세요.조향 유압 실린더 요구 사항에 대해 논의하고 당사의 실린더가 농업용 트랙터의 성능과 신뢰성을 어떻게 향상시킬 수 있는지 알아보십시오.
