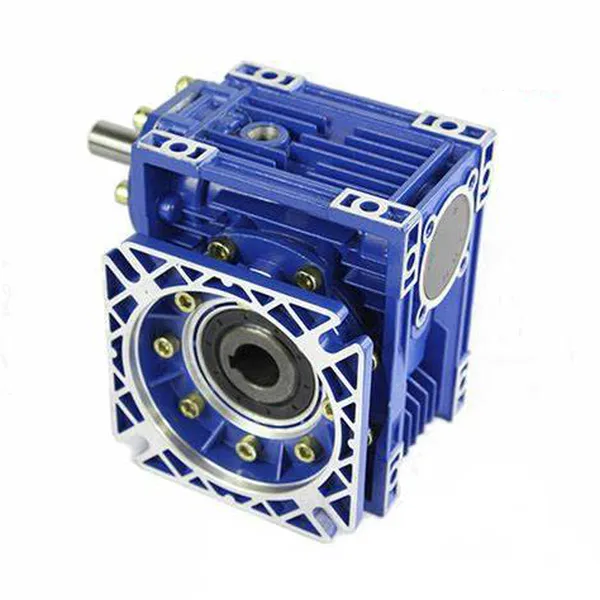

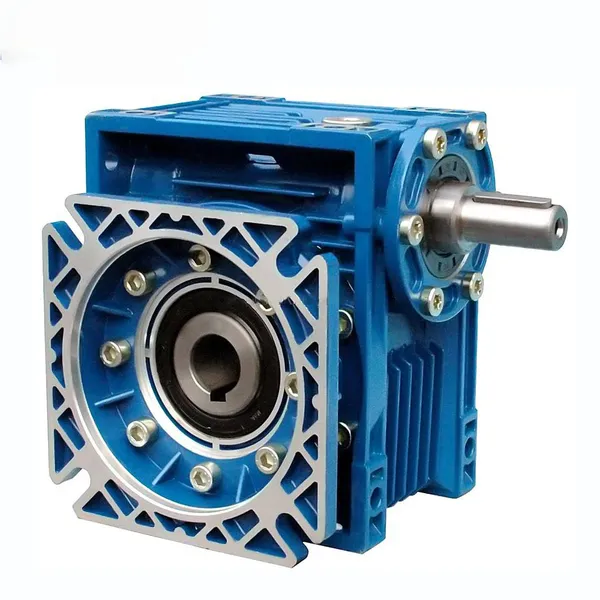

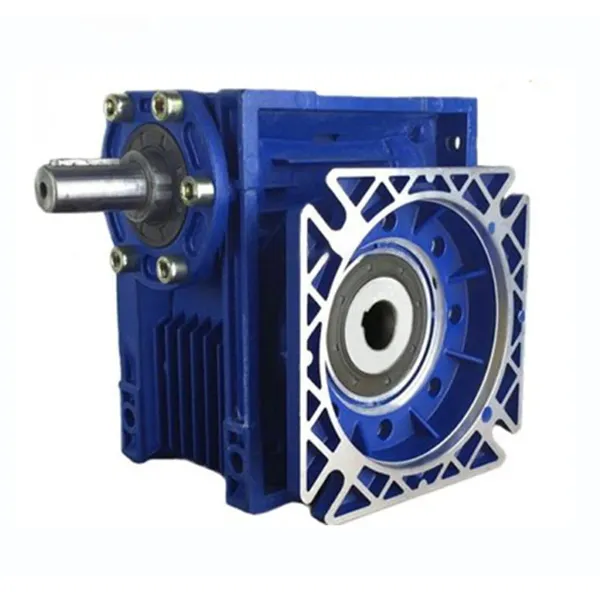

EP-NRV-F 단일 솔리드 샤프트 입력 웜 기어 박스

제품 사양 :

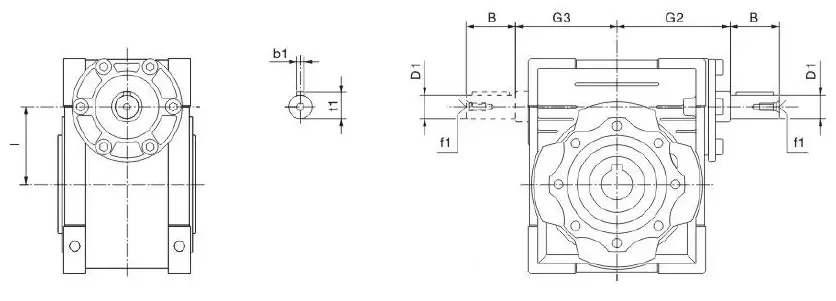

제품 차원 :

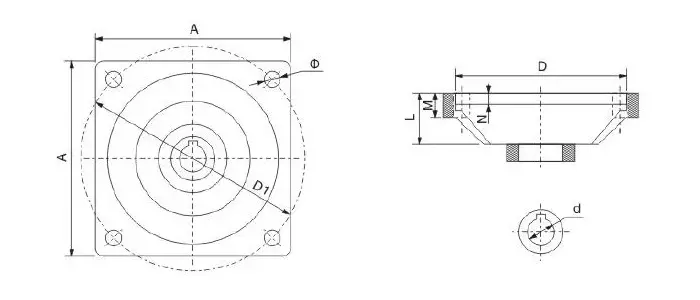

제품 제곱 플랜지 치수 :

제품 기능

작은 공간에 적합한 소형 레이아웃 : EP-NRV-F 단일 솔리드 샤프트 입력 웜 기어 박스는 단일 솔리드 샤프트 입력 설계를 채택하고 구조는 전통적인 감속기의 중복 구성 요소를 포기하고 전체 볼륨이 크게 줄어들어 특히 기계 도구, 컨베이어 라인 및 기타 공간으로 구성된 장면에 설치하는 데 적합합니다. 벌레와 웜 휠 사이의 메쉬 각도는 반복적으로 최적화되었으며 전송 효율은 일반 모델보다 약 12% 높습니다. 동시에, 작동 노이즈는 65 데시벨 미만으로 감소되며 오랫동안 실행 되더라도 워크숍 환경을 방해하지 않습니다. 주철 껍질은 녹을 방지되며 표면 코팅은 산 및 알칼리 환경 부식에 저항 할 수 있으며 습한 공장에서도 안정적으로 작동 할 수 있습니다.

넓은 토크 적용 범위 및 넓은 적응성 : 감소기는 7.5 : 1에서 100 : 1의 감소 비율 옵션을 제공하며 출력 토크 범위는 10nm ~ 1800nm를 포함하여 다양한 장비의 전력 요구 사항을 유연하게 일치시킬 수 있습니다. 예를 들어, 자동 포장 장비에서 낮은 감소 비율 모델은 고속 밀봉 메커니즘을 구동 할 수 있습니다. 광업 분쇄기에서는 높은 감소 비율 모델이 연속적이고 안정적인 강직 토크를 제공 할 수 있습니다. 기어는 기화 및 담금질 공정을 채택하고 치아 표면 경도는 HRC58-62에 도달합니다. 자주 시작 정자 또는 충격 하중에 직면하더라도 전송 정확도를 유지하고 기어 마모로 인한 다운 타임 및 유지 보수를 줄일 수 있습니다.

엄격한 보호 및 유지 보수 비용 절감 : IP55 보호 수준의 쉘 설계를 통해 EP-NRV-F 감속기는 먼지 및 물 안개와 같은 가혹한 작업 조건에서 안정적으로 작동 할 수 있습니다. 밀봉 링은 고온 저항성 플루오로 루버로 만들어졌으며, 이는 오랫동안 80 ℃의 고온 환경에 노출 되더라도 연령과 균열이 발생하지 않습니다. 내부 윤활 시스템은 윤활유가 오일 레벨 관측 창과 자동 오일 충전 장치를 통해 항상 최상의 상태에 처하게됩니다. 사용자는 6 개월마다 한 번만 석유 품질을 점검하면됩니다. 1 년에 2-3 번 윤활유를 대체 해야하는 전통적인 감속기의 유지 보수 빈도와 비교할 때이 제품은 유지 보수 비용의 약 40%를 절약 할 수 있습니다.

유연한 사용자 정의 및 뛰어난 비용 효율성 : Raydafon은 출력 샤프트 직경 조정, 플랜지 인터페이스 추가 또는 전자기 브레이크 통합과 같은 고객의 다양한 요구에 따라 EP-NRV-F 감속기에 맞춤형 서비스를 제공합니다. 식품 가공 공장의 경우 고객은 수입 서보 모터에 직접 연결되어야했습니다. Raydafon은 추가 어댑터의 구매 비용을 피하고 입력 샤프트 크기와 키웨이 설계를 최적화하여 원활한 연결을 달성했습니다. 유사한 수입 브랜드 제품과 비교하여 EP-NRV-F의 가격은 약 30% 낮아지고 배송주기는 15 일로 단축되어 중소 기업이 장비를 업그레이드하는 첫 번째 선택입니다.

제품 원리

EP-NRV-F 감속기의 주요 아이디어는 웜과 벌레 휠의 헬리컬 메쉬를 사용하여 전력을 변화시키는 것입니다. 모터는 단일 단단한 샤프트를 돌리고 웜 휠을 회전시킵니다. 웜 휠은 벌레의 나선형 치아 표면으로 인해 회전합니다. 고속 입력은 나선 각도와 치아 비율을 변경하여 저속, 고 토크 출력으로 변경됩니다. 예를 들어, 재료를 움직일 때 운동 속도는 3000 rpm만큼 높을 수 있습니다. 그러나 감속기를 통과 한 후 출력 속도를 30 rpm으로 낮출 수 있으며 토크는 원래의 100 배로 증가하여 무거운로드 롤러 또는 체인을 쉽게 이동할 수 있습니다. 이러한 물건을 보내는 방법에는 자체 잠금 기능이 있습니다. 웜 휠은 부하 관성으로 인해 장비가 꺼져 있어도 다른 방식으로 회전하지 않으므로 안전성 성능을 높게 유지합니다.

벌레는 나선형 치아 구조를 가지고 있으며, 치아 표면과 벌레 휠이 서로 닿는 방식은 "단일 포인트 마찰"에서 "다중 점 롤링"으로 바뀌 었습니다. 접촉 영역이 증가한 후, 단위 압력이 약 30%감소하여 기어 마모 및 가열 문제가 크게 줄어 듭니다. 기계 공장에서 수행 된 테스트에 따르면 8 시간의 지속적인 사용 후, 헬리컬 기어 감속기의 표면 온도는 직선 치아 모델보다 15 ° C 낮고 노이즈 레벨은 10 데시벨이 낮습니다. 이 디자인은 특히 식품 포장 라인이나 의료 장비와 같이 조용함이 매우 중요한 상황에 특히 좋습니다. 노이즈가 노동자를 방해하는 것을 막을 수있을뿐만 아니라 기어를 더 오래 지속시킬 수도 있습니다.

감속기는 오일 풀 윤활과 스플래시 윤활을 모두 사용합니다. 벌레가 회전하면 오일이 메쉬 영역으로 던져져 금속이 서로 직접 만지는 것을 막는 움직이는 오일 필름을 형성합니다. 쉘에는 열을 잃는 데 도움이되는 환기를위한 지느러미와 슬롯이 있습니다. 내부 온도는 순환 윤활유를 통해 60 ° C 이하로 유지 될 수 있습니다. 예를 들어, 채굴 기계는 하루 24 시간 동안 논스톱으로 작동해야합니다. 고온으로 인해 일반 감속기는 윤활유를 탄소로 바꿀 수 있습니다. EP-NRV-F는 기어 박스 효율을 95%이상 안정시키는 열 소산 설계를 사용하여 이러한 종류의 문제를 피할 수 있습니다.

EP-NRV-F 감속기는 모듈 식 방식으로 사용자 정의 할 수 있습니다. 사용자는 감소 비율, 출력 샤프트의 모양 (솔리드 또는 중공) 또는 자신에게 가장 적합한 설치 방법 (풋 설치 또는 플랜지 설치)을 선택할 수 있습니다. 섬유 공장에 새로운 기계를 얻었을 때 감속기를 수입 된 서보 모터에 직접 연결해야했지만 모터 출력 샤프트의 크기는 표준 모델과 일치하지 않았습니다. Raydafon은 입력 샤프트의 직경과 키웨이 위치를 변경하여 3 일 만에 맞춤 제작을 할 수있었습니다. 이로 인해 전체 기어 박스 시스템을 교체하는 비용이 절약되었습니다. 이러한 유연성은 오래된 기계를 변경하거나 새로운 생산 라인을 만드는 데 적합합니다.

고객 평가

저는 영국 출신의 David Parker입니다. 버밍엄의 가공 상점에서 거의 2 년 동안 웜 기어 박스를 사용해 왔습니다. 점점 좋아지고 있습니다. 장비를 변경했을 때, 나는 그것을 시도하고있었습니다. 나는 그것이 높은 열 발생의 오래된 문제와 금속 기어 박스의 가혹한 소음을 완전히 해결할 것으로 기대하지 않았습니다. 상자의 열 소산 리브는 매우 합리적입니다. 쉘은 12 시간의 연속 작동 후에 만 약간 따뜻합니다. 기어 메쉬의 소음은 원래 장비의 소음보다 15 데시벨 이상 낮습니다. 작업자는 마침내 작동 할 때 귀마개를 착용 할 필요가 없습니다. 이제이 기어 박스는 무거운 장부 스탬핑 장비를 구동합니다. 400kg의 금형조차도 방해없이 올릴 수 있습니다. 전원이 꺼질 때 자체 잠금 기능이 슬라이더를 단단히 고정시킵니다. 우리는 안전에 대해 걱정하지 않았습니다. 나는 당신의 제품과 서비스를 정말 좋아합니다. Raydafon은 다음 장비 업그레이드에 대한 우선 순위가 부여됩니다!

저는 캐나다 고객 인 사라 존슨입니다. 나는 매니토바의 농장에서 1 년 이상 당신의 벌레 기어 박스를 사용해 왔습니다. 이 제품을 칭찬해야합니다. 이전 기어 박스는 겨울에 고장 났고 기어는 저온에서 계속 미끄러졌습니다. 나는 당신의 기어 박스가 -20도 환경에서 원활하게 실행될 것으로 기대하지 않았습니다. 작년 겨울 동안 재배자는 체인에서 떨어지지 않았습니다. 날씨 저항은 정말 놀랍습니다. 이제 우리 농장의 여러 장비는 Raydafon 기어 박스를 사용하며 품질은 결코 실망하지 않았습니다. 나는 당신에게 지역 농업 협동 조합에 당신을 추천했으며, 모든 사람들은 그들이 사용하기에 안전하다고 말했습니다. 나는 당신의 비즈니스가 더 나아지기를 바랍니다. 그리고 필요하다면 앞으로 당신에게서 다시 구매할 것입니다!

저는 Michael Thompson이며 자동화 장비를 만드는 미국의 소규모 회사에서 일합니다. 나는 얼마 전 Raydafon에서 Worm Gear Reduers 세트를 구입했으며, 그들이 작동하는 방식에 매우 만족합니다! 우리는 항상 유럽 브랜드 감소기를 사용했지만 배송 시간은 길고 가격은 높고 판매 후 응답 시간은 느립니다. 이번에는 Raydafon의 제품을 시도해 유럽 브랜드만큼이나 우수하다는 것을 알았으며 소음을 제어하고 열을 제거하는 데 더 잘 작동합니다. 귀하의 기술 팀은 작업 조건에 가장 적합한 모델을 제안하고 맞춤형 설치 차원 도면을 제공함으로써 선택 과정에서 특히 도움이되었습니다. 이것은 우리에게 많은 어려움을 겪었습니다. 우리는 분명히 Raydafon의 제품을 계속 구매하고 앞으로 친구들에게 그들에게 이야기 할 것입니다! 나는 당신이 좋은 일과 봉사를 계속할 수 있기를 바랍니다. 그리고 나는 당신과 오랫동안 당신과 함께 일하기를 기대합니다!
