단동식 수확기 유압 실린더와 복동식 수확기 유압 실린더의 차이점은 무엇입니까?

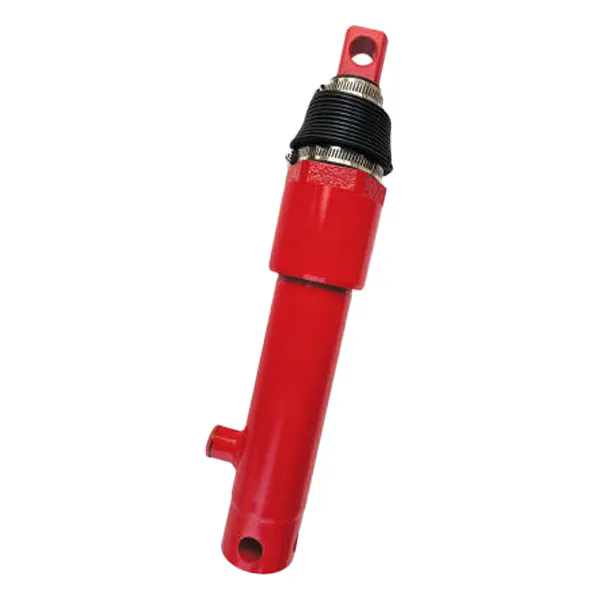

농업 기계 분야, 특히 수확 장비 분야에서 유압 실린더는 기본 구성 요소입니다. 유압유 압력을 선형 힘과 운동으로 변환하여 헤더 어셈블리 리프팅부터 릴 위치 조정까지 다양한 기능을 제어할 수 있습니다. 수확기에 사용되는 가장 일반적인 유형의 유압 실린더 중에는 단동식 실린더와 복동식 실린더가 있습니다. 이 두 유형 사이의 선택은 임의적이지 않습니다. 이는 기계의 성능, 효율성 및 비용에 영향을 미치는 중요한 엔지니어링 결정입니다.

단동과 복동의 근본적인 차이점수확기 유압 실린더운동을 생성하기 위해 유압유를 적용하는 방식에 있습니다. 단동 실린더는 유압을 사용하여 피스톤을 한 방향으로 확장하며, 일반적으로 중력이나 스프링과 같은 외부 힘에 의해 복귀 스트로크가 수행됩니다. 복동 실린더는 유압을 사용하여 피스톤을 확장 및 수축시켜 양방향으로 동력을 공급합니다. 이러한 핵심적인 차이는 디자인, 애플리케이션 및 성능 특성의 변화를 가져옵니다. 이 기사에서는 두 가지 실린더 유형에 대한 체계적인 기술 분석을 제공하고 작동 원리, 구성, 적용 분야 및 선택 기준을 검토합니다. 목표는 엔지니어, 기술자 및 조달 전문가가 각 유형의 장점과 한계를 명확하게 이해하도록 하는 것입니다.

목차

• 1. 작동 원리: 단동 및 복동 실린더의 작동 원리
• 2. 구성 및 구성품의 차이점
• 3. 수확기 시스템의 애플리케이션 특성
• 4. 성능 및 제어 특성
• 5. 선택 기준: 어떤 실린더 유형을 선택할 것인가?
• 6. 자주 묻는 질문(FAQ)
• 7. 결론

1. 작동 원리: 단동 및 복동 실린더의 작동 원리

유압 실린더는 유압 에너지(유체 압력)를 기계 에너지(선형 힘 및 운동)로 변환하는 기계식 액추에이터입니다. 핵심 원리는 실린더 배럴 내의 피스톤에 가압된 유압유를 적용하는 것입니다. 압력은 피스톤 영역에 작용하여 피스톤과 부착된 로드를 움직이는 힘을 생성합니다. 운동 방향은 유체가 피스톤의 어느 쪽에 적용되는지에 따라 결정됩니다. 단동 및 복동 수확기 유압 실린더는 동작을 제어하기 위해 유체가 적용되는 방식이 근본적으로 다릅니다.

단동 실린더:단동 실린더에는 유압유용 포트가 하나 있습니다. 유체는 피스톤의 한쪽 면(일반적으로 바닥면)에만 적용됩니다. 압력은 피스톤과 로드를 한 방향으로 밀어 실린더를 확장시킵니다. 복귀 스트로크(피스톤 후퇴)는 외부 힘에 의해 달성됩니다. 가장 일반적인 외부 힘은 중력(피스톤을 뒤로 당기는 하중의 무게) 또는 기계식 스프링입니다. 단동 실린더는 설계가 단순하며 부하 자체가 복귀력을 제공하는 응용 분야에 사용됩니다. 수확기에서 단동식 수확기 유압 실린더는 무거운 구성품을 들어올리는 작업에 사용될 수 있습니다. 여기서 구성품의 무게는 유압이 해제될 때 복귀력을 제공합니다.

복동 실린더:복동 실린더에는 피스톤의 각 측면에 하나씩 두 개의 포트가 있습니다. 어느 방향으로든 동작을 생성하기 위해 유압유를 어느 포트에나 공급할 수 있습니다. 실린더를 확장하기 위해 유체가 하단 포트로 공급되어 피스톤을 위로 밀어냅니다. 실린더를 후퇴시키기 위해 유체가 상단 포트로 공급되어 피스톤을 아래로 밀어냅니다. 이는 양방향으로 강력한 움직임을 제공합니다. 피스톤의 유효 면적이 양쪽에서 다르기 때문에 각 방향에서 발생하는 힘이 반드시 동일하지는 않습니다(로드 단면으로 인해 로드 쪽의 유효 면적이 더 작음). 복동 실린더는 보다 정밀한 제어를 제공하며 양방향으로 힘이 필요한 곳에 사용됩니다. 수확기에서 복동식 수확기 유압 실린더는 릴 높이 제어, 헤더 각도 조정, 양방향 동력 동작이 필요한 커터 바 위치 조정과 같은 기능에 사용됩니다.

다음 표는 작동 원리를 나란히 비교한 것입니다.

~에Raydafon Technology Group Co., Limited, 우리는 농업 부문의 다양한 요구를 충족시키기 위해 단동 및 복동 수확기 유압 실린더를 모두 생산합니다. 당사 엔지니어링 팀은 특정 응용 분야에 적합한 실린더 유형 선택에 대한 전문적인 지침을 제공할 수 있습니다.

2. 구성 및 구성품의 차이점

단동식 및 복동식 수확기 유압 실린더의 구성은 서로 다른 작동 원리를 반영합니다. 두 실린더 유형의 핵심 구성 요소는 실린더 배럴, 피스톤, 로드, 씰, 엔드 캡 등 유사합니다. 그러나 성능과 신뢰성에 영향을 미치는 구성 세부 사항에는 상당한 차이가 있습니다. 주요 차이점은 피스톤과 피스톤 밀봉 시스템에 있습니다.

피스톤:단동 실린더에서 피스톤은 일반적으로 로드에 부착되는 단순한 디스크형 구성 요소입니다. 피스톤은 작동유에서 로드로 힘을 전달하는 데 사용됩니다. 복동형 실린더에서 피스톤은 더욱 복잡한 구성요소입니다. 두 챔버 사이의 유체 누출을 방지하기 위해 양쪽에 씰이 있습니다. 피스톤은 양쪽의 압력을 견딜 수 있어야 하므로 견고한 설계가 필요합니다. 복동 실린더의 피스톤에는 정렬을 유지하고 피스톤과 실린더 보어 사이의 금속 간 접촉을 방지하기 위해 가이드 링(또는 마모 링)이 포함되는 경우가 많습니다.

물개:씰링 시스템은 모든 유압 실린더의 성능에 매우 중요합니다. 단동 실린더에서 주요 밀봉 요구 사항은 피스톤의 가압 측에서 유체 누출을 방지하는 것입니다. 복동 실린더에서는 두 챔버 사이의 누출을 방지하기 위해 피스톤 양쪽에 씰이 필요합니다. 이는 양방향의 압력을 견딜 수 있는 씰이 필요하기 때문에 더욱 까다로운 씰링 요구 사항입니다. 복동형 실린더의 피스톤 씰은 U컵 씰이나 폴리우레탄 씰과 같은 복동형 씰인 경우가 많습니다.

로드 씰:두 실린더 유형 모두 로드를 따라 유체가 누출되는 것을 방지하기 위해 로드 씰이 있습니다. 그러나 복동형 실린더의 로드 씰은 피스톤의 로드 측에서 발생할 수 있는 더 높은 압력도 견딜 수 있어야 합니다. 이를 위해서는 보다 견고한 로드 씰 설계가 필요할 수 있습니다.

쿠셔닝:복동 실린더에는 충격력과 소음을 줄이기 위해 스트로크 끝 부분에 완충 기능이 포함되는 경우가 많습니다. 이는 실린더가 무거운 하중을 고속으로 이동시키는 응용 분야에서 특히 중요합니다. 복귀 행정이 일반적으로 외부 힘에 의해 제어되기 때문에 단동 실린더에서는 쿠션이 덜 일반적입니다.

다음 표는 단동 및 복동 수확기 유압 실린더의 구성 특징을 비교한 것입니다.

Raydafon Technology Group Co., Limited에서는 고품질 재료와 정밀한 제조 공정을 사용하여 수확기 유압 실린더를 제조합니다. 당사의 실린더는 농업 응용 분야의 까다로운 요구 사항을 충족하도록 설계되어 안정적이고 오래 지속되는 성능을 제공합니다.

3. 수확기 시스템의 애플리케이션 특성

단동식 수확기 유압 실린더와 복동식 수확기 유압 실린더 사이의 선택은 수확기 내의 특정 응용 분야에 크게 영향을 받습니다. 각 유형의 실린더는 필요한 동작, 힘 프로필 및 제어 요구 사항을 기반으로 특정 기능에 적합합니다. 수확기 유압 실린더는 무거운 부품을 들어올리는 것부터 복잡한 움직임을 제어하는 ​​것까지 기계의 다양한 기능에 사용됩니다.

단동 실린더 응용 분야:단동 실린더는 일반적으로 부하가 복귀력을 제공할 수 있는 응용 분야에 사용됩니다. 수확기에서는 구성품의 무게가 복귀력을 제공하는 리프팅 작업이 포함되는 경우가 많습니다. 예를 들어, 단동 실린더를 사용하여 콤바인 수확기의 헤더(커터바)를 들어올릴 수 있습니다. 유압을 가하면 실린더가 확장되면서 헤더가 들어 올려집니다. 압력이 해제되면 헤더의 무게로 인해 실린더가 다시 아래로 밀려납니다. 마찬가지로, 단동 실린더는 릴의 무게가 복귀력을 제공하는 일부 수확기의 릴 높이 조정에 사용됩니다.

복동 실린더 응용 분야:복동 실린더는 양방향으로 동력이 공급되는 모션이 필요한 응용 분야에 사용됩니다. 수확기의 경우 헤더 각도 제어, 릴 위치 조정, 하역 오거 작동 등의 기능이 포함됩니다. 예를 들어, 복동형 수확기 유압 실린더를 사용하여 지면의 윤곽을 따르도록 헤더를 기울일 수 있습니다. 실린더를 확장하거나 축소하여 헤더 각도를 조정할 수 있습니다. 마찬가지로, 복동 실린더는 종종 언로딩 오거의 위치를 ​​제어하는 ​​데 사용되어 필요에 따라 확장하거나 수축할 수 있습니다. 양방향으로 강력한 모션을 제공하는 능력은 이러한 기능을 정밀하게 제어하는 ​​데 필수적입니다.

아래 표에는 수확기의 각 실린더 유형에 대한 일반적인 응용 분야가 요약되어 있습니다.

Raydafon은 다양한 응용 분야에 사용되는 수확기 유압 실린더 제조에 대한 광범위한 경험을 보유하고 있습니다. 당사 엔지니어링 팀은 귀하의 특정 응용 분야에 적합한 실린더 유형에 대한 전문적인 지침을 제공할 수 있습니다.

4. 성능 및 제어 특성

단동 및 복동 수확기 유압 실린더의 성능 및 제어 특성은 설계 및 작동 원리의 직접적인 결과입니다. 주어진 응용 분야에 적합한 실린더를 선택하고 이를 전체 유압 시스템에 통합하려면 이러한 특성을 이해하는 것이 필수적입니다. 고려해야 할 주요 성능 특성은 힘 출력, 속도 제어 및 제어 가능성입니다.

강제 출력:유압 실린더의 힘 출력은 유압과 피스톤의 유효 면적에 의해 결정됩니다. 단동 실린더의 경우 힘은 확장 스트로크에서만 생성됩니다. 힘은 압력에 전체 피스톤 면적을 곱한 것과 같습니다. 복동 실린더의 경우 힘은 확장 및 후퇴 스트로크 모두에서 생성됩니다. 확장 스트로크에 가해지는 힘은 단동 실린더의 경우와 동일합니다(압력 x 전체 피스톤 면적). 로드 면적(압력 x (피스톤 면적 - 로드 면적))만큼 유효 면적이 줄어들기 때문에 후퇴 스트로크에 가해지는 힘은 더 낮습니다. 이 차이는 특히 막대가 큰 실린더에서 중요할 수 있습니다.

속도 제어:유압 실린더의 속도는 작동유의 유량에 의해 제어됩니다. 단동 실린더의 경우 속도는 확장 행정에서만 제어됩니다. 후퇴 스트로크의 속도는 외부 힘(중력 또는 스프링)에 의해 제어됩니다. 복동 실린더의 경우 적절한 포트에 대한 유량을 조정하여 확장 및 후퇴 스트로크 모두에서 속도를 제어할 수 있습니다. 이를 통해 실린더의 움직임을 더욱 정밀하게 제어할 수 있습니다.

제어 가능성:복동 수확기 유압 실린더는 단동 실린더보다 더 정밀한 제어를 제공합니다. 피스톤의 양쪽 측면에 유압을 가하는 기능을 통해 하중의 위치를 ​​보다 정확하게 지정할 수 있습니다. 복동 실린더는 재생 회로의 사용을 허용하여 특정 응용 분야에서 실린더 속도를 높일 수도 있습니다. 단동 실린더는 복귀 스트로크가 외부 힘에 의존하기 때문에 제어하기가 어렵습니다.

다음 표에는 단동 및 복동 수확기 유압 실린더의 성능 특성이 요약되어 있습니다.

Raydafon의 수확기 유압 실린더는 고성능과 안정적인 작동을 제공하도록 설계되었습니다. 우리는 일관된 품질과 긴 서비스 수명을 보장하기 위해 고급 제조 기술을 사용합니다.

5. 선택 기준: 어떤 실린더 유형을 선택할 것인가?

적절한 수확기 유압 실린더 유형(단동 또는 복동)을 선택하는 것은 시스템의 성능, 신뢰성 및 비용에 영향을 미치는 중요한 엔지니어링 결정입니다. 선정 과정은 지원 요건에 대한 체계적인 평가를 바탕으로 이루어져야 합니다. 다음 기준을 고려해야 합니다.

강제 요구사항:애플리케이션에 양방향으로 힘이 필요합니까? 들어 올리거나 미는 힘만 필요한 경우에는 단동 실린더로 충분할 수 있습니다. 양방향으로 힘이 필요한 경우 복동 실린더가 필요합니다. 각 방향에 필요한 힘의 크기도 고려하십시오. 복동형 실린더의 후진 행정에 가해지는 힘은 로드 면적으로 인해 전진 행정보다 낮으며, 이는 요인이 될 수 있습니다.

제어 요구 사항:실린더 제어는 얼마나 정확해야 합니까? 간단한 온/오프 제어로 충분하다면 단동 실린더가 적절할 수 있습니다. 정확한 위치 지정이 필요한 경우 복동 실린더가 필요합니다. 또한 응용 분야에서 실린더가 위치를 유지해야 하는지 여부도 고려하십시오. 이는 복동 실린더를 사용하면 더 쉽게 달성할 수 있습니다.

속도 요구사항:애플리케이션에 양방향 속도 제어가 필요합니까? 확장 스트로크에서만 속도 제어가 필요한 경우 단동 실린더가 허용될 수 있습니다. 두 행정 모두에서 속도 제어가 필요한 경우 복동 실린더가 필요합니다.

비용 고려사항:단동 실린더는 일반적으로 단순한 설계로 인해 복동 실린더보다 가격이 저렴합니다. 그러나 단동 실린더의 비용 절감은 잠재적인 성능 및 제어 한계와 비교하여 평가되어야 합니다.

Raydafon Technology Group Co., Limited에서는 귀하의 특정 응용 분야에 적합한 수확기 유압 실린더를 선택하는 데 도움을 드릴 수 있습니다. 우리 엔지니어링 팀은 귀하의 요구 사항에 따라 전문적인 지침을 제공할 수 있습니다.

6. 자주 묻는 질문(FAQ)

질문 1: 단동 실린더를 복동 실린더로 변환할 수 있나요?

답변: 아니요. 단동 실린더를 복동 실린더로 변환할 수 없습니다. 실린더의 디자인은 근본적으로 다릅니다. 단동 실린더에는 포트가 하나 뿐이고 씰 세트도 한 개만 있는 반면, 복동 실린더에는 피스톤 양쪽에 포트와 씰이 두 개 있습니다. 변환하려면 실린더를 완전히 재설계하고 피스톤과 씰을 교체해야 하는데 이는 비용 효율적이지 않습니다. 일반적으로 양방향 힘이 필요한 응용 분야에는 복동 실린더를 구입하는 것이 더 실용적입니다.

질문 2: 단동 실린더의 압력이 가해지지 않은 쪽의 유체는 어떻게 됩니까?

답변: 단동 실린더에서 피스톤의 압력이 가해지지 않은 쪽은 일반적으로 대기로 배출됩니다. 이렇게 하면 피스톤이 움직일 때 공기가 실린더에 들어오고 나갈 수 있어 진공이나 과압이 발생하는 것을 방지할 수 있습니다. 이러한 환기는 브리더 포트를 통해 이루어집니다. 일부 단동 실린더에는 환경에 개방된 로드 엔드도 있습니다.

질문 3: 현대 수확기에는 어떤 유형의 실린더가 더 일반적으로 사용됩니까?

대답: 현대식 수확기는 특정 용도에 따라 단동식 수확기 유압 실린더와 복동식 수확기 유압 실린더를 조합하여 사용합니다. 간단한 리프팅 작업의 경우 단동 실린더가 자주 사용됩니다. 그러나 정밀한 제어와 양방향 힘이 필요한 보다 복잡한 기능의 경우 복동 실린더가 표준입니다. 현대식 수확기의 추세는 더 큰 제어력과 다용도성을 제공하는 복동식 실린더를 더 많이 사용하는 것입니다.

질문 4: 내 응용 분야에 단동 또는 복동 실린더가 필요한지 어떻게 알 수 있습니까?

답변: 선택은 적용 분야의 힘 및 제어 요구 사항에 따라 달라집니다. 한 방향으로만 힘이 필요하고 복귀 스트로크가 중력이나 스프링에 의해 수행될 수 있는 경우 단동 실린더로 충분할 수 있습니다. 양방향으로 힘이 필요하거나 실린더 위치의 정밀한 제어가 필요한 경우 복동형 실린더가 필요합니다. 우리 기술팀이 귀하의 애플리케이션 분석을 도와드릴 수 있습니다.

질문 5: 로드 크기는 복동 실린더의 힘에 어떤 영향을 줍니까?

답변: 로드 크기는 후퇴 스트로크에서 피스톤의 유효 면적을 줄입니다. 후퇴 행정에 가해지는 힘은 압력에 피스톤 면적을 곱하고 로드 면적을 뺀 것과 같습니다. 이는 수축력이 항상 확장력보다 낮다는 것을 의미합니다. 확장력과 수축력 간의 차이는 로드 직경이 더 큰 실린더에서 더 중요합니다. 양방향으로 높은 힘이 필요한 응용 분야의 경우 작은 로드가 있는 실린더가 선호될 수 있습니다.

7. 결론

단동 및 복동 수확기 유압 실린더는 모두 농업 기계의 필수 구성 요소이지만 서로 다른 용도로 사용됩니다. 단동 실린더는 한 방향으로 힘을 제공하고 외부 힘에 의해 복귀 스트로크가 수행되므로 간단한 리프팅 작업에 적합합니다. 복동 실린더는 양방향으로 힘을 제공하여 복잡한 기능에 대한 정밀한 제어와 다양성을 제공합니다. 적절한 실린더 유형의 선택은 양방향 힘, 제어 정밀도 및 속도 제어에 대한 필요성을 포함하여 특정 응용 분야 요구 사항에 따라 달라집니다.

Raydafon Technology Group Co., Limited에서는 농업 산업의 까다로운 요구 사항을 충족하는 고품질 수확기 유압 실린더를 제공하기 위해 최선을 다하고 있습니다. 당사의 포괄적인 실린더 제품군에는 단동 및 복동 설계가 모두 포함되며 당사의 숙련된 엔지니어링 팀은 이러한 제품의 선택 및 적용에 대한 전문적인 지침을 제공할 수 있습니다. 자세한 내용은 당사에 문의해 주시기 바랍니다.
