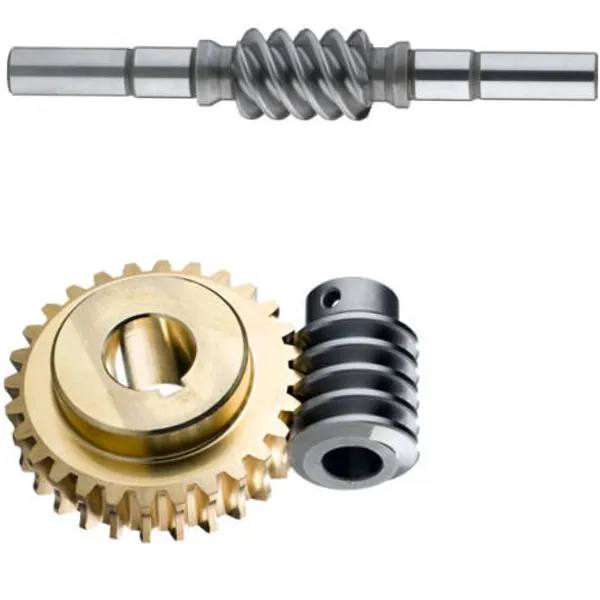

이중 웜 장비

제품 사양

이중 또는 듀얼 리드 웜 기어는 약간 다른 모듈과 직경 지수로 설계된 측면이있는 웜을 특징으로하며 각 치아 프로파일에서 독특한 리드 각도를 만듭니다. 이로 인해 벌레의 길이를 따라 치아 두께가 점차 증가하고 실 간격이 좁아지면 정확한 백래시 제어가 가능합니다.

웜 휠에서, 다른 모듈은 각 측면에서 고유 한 부록 수정 계수와 롤링 원선을 생성하여 독특한 전면 및 후면 프로파일을 형성합니다. 그러나 치아 두께와 갭은 바퀴의 둘레 주변에서 일관성을 유지합니다.

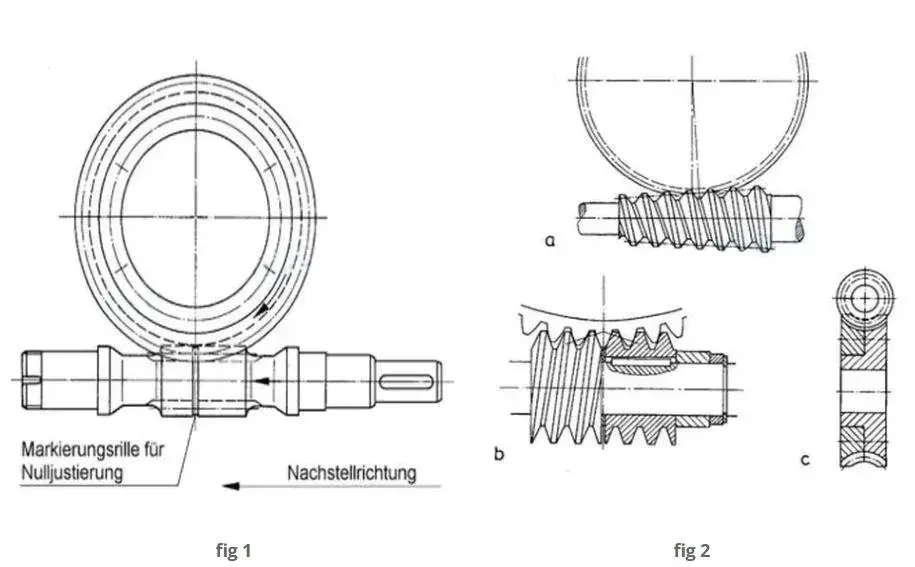

백래시는 웜을 축 방향으로 이동하여 적절한 치아 두께를 휠과 정렬하여 원하는 백래시 레벨을 달성하여 조정됩니다 (그림 1 참조). 이 방법을 사용하면 설치 중에 쉽고 정밀한 백래시 튜닝이 가능하며 치아 접점이나 메쉬에 영향을 미치지 않고 마모 된 기어에 대한 지속적인 조정이 가능합니다.

대체 백래시 조정 방법은 다음과 같습니다. 웜 샤프트 및 휠에 대한 편심 허브를 사용하여 중심 거리 수정; 테이퍼 된 벌레를 축 방향으로 움직입니다 (도 2A). 웜을 서로에 대해 회전하거나 이동할 수있는 두 부분으로 나누는 것 (OTT System, 그림 2b); 또는 휠을 2 개의 조절 식 디스크로 나눕니다 (그림 2c).

어셈블리주의 참고

우리의 Raydafon 이중 웜 기어는 왼쪽과 오른쪽에 치아 모듈러가 다르므로 설치 중에 웜 기어는 정확하게 정렬되어야합니다. 기억해야 할 몇 가지 주요 단계는 다음과 같습니다.

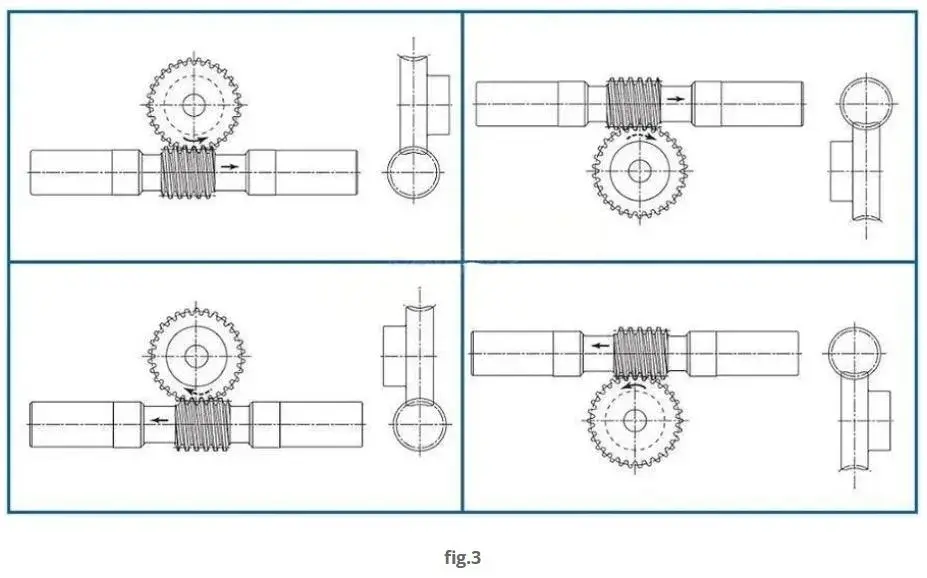

설치하기 전에 어셈블리 방향 마크를 확인하십시오. 각 이중 벌레 기어와 웜 기어에는 화살표가 있으며 설치 "나침반"입니다. 전면에서 설치할 때 웜 기어의 화살표와 벌레 기어가 같은 방향으로 포인트를 지정해야합니다 (그림 3 참조). 화살표 방향이 반전되거나 잘못 정렬되면 웜 기어의 중심 거리가 너무 커서 맞지 않습니다. 간신히 설치 되더라도 기어 메시에는 문제가 발생하며 치아가 두드리거나 걸리기까지는 오래 걸리지 않으므로 일을 지연시킵니다!

참조 위치 확인

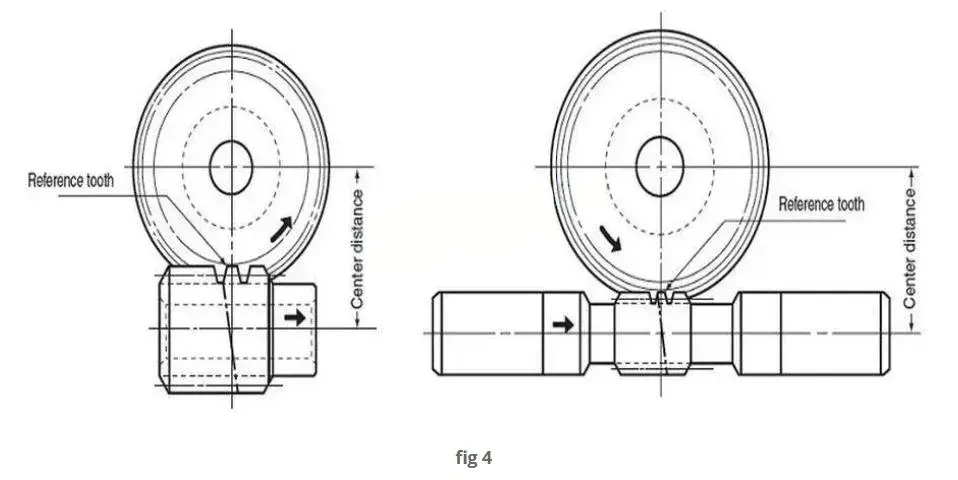

이중 웜 치아의 팁 주변에있는 V 그루브 (60 °, 0.3 mm 깊이)는 기준 치아를 표시합니다. 기어 세트는이 기준 치아가 지정된 중심 거리“A”에서 벌레 휠의 회전 중심과 정렬 될 때 거의 0.045 (± 0.045)를 달성합니다 (그림 4 참조).

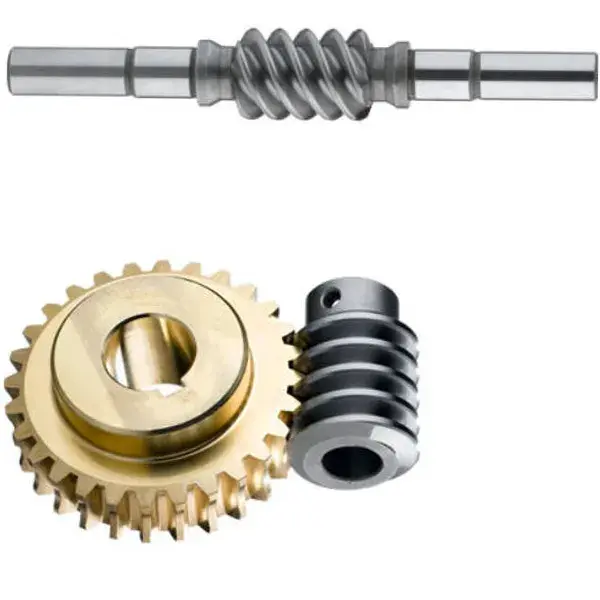

제품 기능

중국의 기계적 전송 분야에서 오랫동안 확립 된 제조업체 인 Raydafon은 오랫동안 고품질의 이중 웜 기어를 자체 공장 마스터의 절묘한 장인과 함께 저렴한 가격으로 고품질 이중 웜 기어를 제공함으로써 오랫동안 많은 기계 제조업체의 신뢰할 수있는 공급 업체였습니다. 당사 제품은 복잡한 작업 조건을 위해 설계되었으며 세 가지 핵심 장점으로 인해 장비의 작동이 더 걱정되지 않습니다.

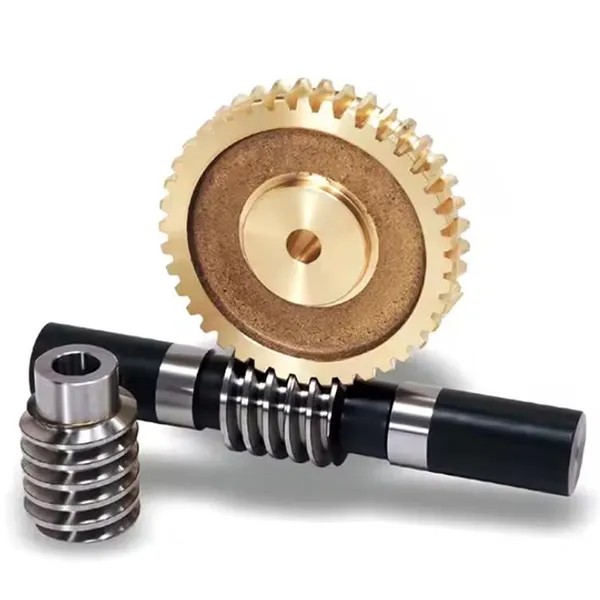

이중 모듈러스 설계,보다 효율적인 변속기 : Raydafon의 이중 웜 기어는 장비에 "듀얼 엔진"을 설치하는 것과 같이 왼쪽 및 오른쪽 치아 표면에 다른 모듈러를 사용합니다. 고강도 구리 합금 벌레 기어는 정밀 단조 합금 강철 벌레와 일치합니다. 8 개의 수동 분쇄 후에는 물기가 빡빡하고 미끄러지지 않으며 전송 효율은 일반 벌레 기어보다 20% 높습니다. Zhejiang의 섬유 기계 공장에 따르면 이중 웜 기어를 교체 한 후 장비의 에너지 소비가 많이 줄어들 었다고보고했습니다.

2 단계 변속기, 높은 토크 및 저음 : 고유 한 2 단계 변속기 구조는 이중 웜 기어의 토크를 두 배로 늘리고 달리기 노이즈를 더 낮게 유지합니다. 중장기 도구의 정밀 미세 조정이든 대형 운송 장비의 지속적인 작동이든 쉽게 처리 할 수 있습니다. 광동에있는 식품 가공 공장에 따르면, 장비는 달리면서 많은 소음을내는 데 사용되었지만 제품으로 바꾸면 워크샵이 훨씬 더 조용합니다.
