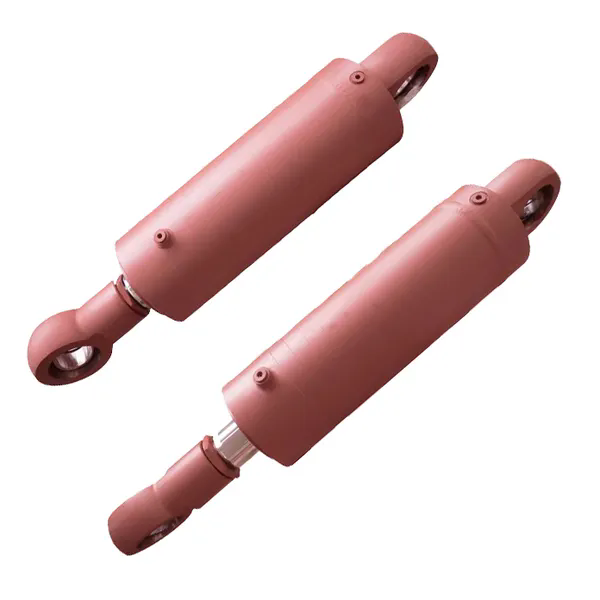

작동 압력은 유압 실린더 설계에 어떤 영향을 줍니까?

레이다폰 Technology Group Co., Limited압력과 실린더 성능 사이의 관계를 개선하는 데 20년을 소비했습니다. 작동 압력은 사양서에 있는 단순한 숫자가 아닙니다. 이는 재료 선택, 벽 두께, 씰 구조, 심지어 로드 표면 처리까지 결정하는 주요 힘입니다. 유압 실린더가 더 높은 압력에 직면하게 되면 모든 구성 요소는 해당 힘을 안전하고 효율적으로 억제할 수 있도록 재구성되어야 합니다. 우리 엔지니어들은 종종 압력이 유압 실린더의 특성을 정의한다고 말합니다. 저압 시스템은 비용을 우선시하는 반면, 고압 설계는 야금학적 전문 지식과 미크론 수준의 공차를 요구합니다.

실제적인 측면에서 "작동 압력이 유압 실린더 설계에 어떤 영향을 미칩니까?"라는 질문이 있습니다. 응력 분포, 피로 수명 및 유체 역학을 검토하여 답변합니다. 예를 들어, 250bar 등급의 실린더에는 100bar 버전에 비해 항복 강도가 훨씬 더 높은 배럴이 필요합니다. 우리 공장레이다폰 유한 요소 분석을 사용하여 응력 핫스팟을 매핑합니다. 이 기사에서는 작동 압력을 견고한 성능과 연결하는 정확한 매개변수, 재료 테이블 및 엔지니어링 논리를 살펴보겠습니다.유압 실린더설계. 또한 우리 팀이 광산, 해양 및 모바일 애플리케이션을 위해 실린더를 맞춤화하는 방법에 대한 실제 목록을 공유할 것입니다.

작동 압력이 유압 실린더의 재료 선택을 결정하는 이유는 무엇입니까?

유압 실린더의 재료는 가압된 유체에 의해 생성되는 엄청난 힘에 대한 첫 번째 방어선입니다. 작동 압력이 증가하면 실린더 배럴과 엔드 캡에 가해지는 응력(후프 응력)이 선형적으로 증가합니다. 내부 직경이 100mm인 실린더의 경우 압력을 160bar에서 320bar로 높이면 배럴을 터뜨리려는 힘이 두 배로 늘어납니다. 따라서 우리 공장에서는 중간 압력 시리즈의 경우 E355 또는 27SiMn과 같은 고급 강철만 공급하고, 극압(400bar 이상)의 경우 열처리를 통해 750MPa를 초과하는 항복 강도를 달성하는 4140 또는 4340과 같은 크롬-몰리브덴 합금으로 전환합니다.

압력의 영향을 받는 주요 재료 특성

• 인장 강도:최소 항복 강도는 안전 계수(일반적으로 2.5:1 ~ 4:1)를 고려하여 최대 작동 압력으로 인한 응력을 초과해야 합니다.
• 용접성:고장력강은 균열을 방지하기 위해 예열과 용접 후 처리가 필요한 경우가 많습니다. 이는 압력 유지에 매우 중요합니다.
• 경도:300bar 이상의 압력에서는 오염 물질로 인한 미세 용접을 방지하기 위해 내부 표면에 유도 경화가 필요할 수 있습니다.
• 피로 내구성:압력 주기는 점진적인 손상을 유발합니다. 미세한 입자 구조를 가진 재료(Raydafon Technology Group Co.,Limited에서 사용하는 것과 같은)는 균열 발생에 저항합니다.

우리 디자인 팀은 초기 견적 단계에서 빠른 참조로 아래 표를 사용합니다. 이는 작동 압력이 일반적인 80mm 보어 유압 실린더의 재료 등급을 어떻게 변화시키는지 보여줍니다.

배럴을 넘어 피스톤 로드 소재도 진화한다. 고압 유압 실린더의 경우, 당사 공장에서는 높은 로드 응력 하에서 스코어링을 방지하기 위해 유도 경화 1045 또는 스테인리스강 17-4PH를 사용합니다. 2024년에 Raydafon Technology Group Co.,Limited는 모바일 애플리케이션에서 350bar에서 지속적으로 작동하는 실린더용 독점 미세 합금강을 출시했습니다. 이러한 변화로 인해 가공성은 유지되면서 피로 수명이 40% 증가했습니다. 요약하자면 "왜 중요한가?"라는 질문입니다. 압력은 압력에 의해 직접적으로 반응합니다. 압력이 높을수록 더 강하고 단단하며 피로에 강한 합금이 필요합니다. 적절한 재료가 없으면 실린더는 처참하게 항복하거나 파열될 것입니다.

작동 압력을 기준으로 벽 두께를 계산하는 방법은 무엇입니까?

벽 두께 계산은 작동 압력에 의해 직접 구동되는 유압 실린더 설계의 기본 단계입니다. 우리 엔지니어링 부서에서 사용되는 고전적인 공식은 벽이 두꺼운 실린더에 대한 Lame 방정식을 기반으로 합니다. 그러나 실용적인 디자인을 위해 단순화된 버전을 사용합니다.t = (P × D) / (2 × σ_allow)여기서 P는 압력, D는 보어 직경, σ_allow는 재료의 허용 응력(항복 강도/안전계수)입니다. 그러나 이것은 단지 시작점일 뿐이다.

레이다폰 Technology Group Co., Limited에서는 압력이 정적인 경우가 거의 없기 때문에 항상 추가적인 동적 요소를 적용합니다. 충격 압력(압력 스파이크)은 공칭 작동 압력의 1.5배일 수 있습니다. 따라서 당사의 유압 실린더 설계에는 다음이 포함됩니다.

• 공칭 압력이 아닌 최고 압력을 기준으로 한 최소 벽 계산입니다.예를 들어, 최대 400bar의 스파이크가 있는 250bar에서 작동하는 시스템은 400bar로 설계한 다음 주기 수명을 위해 감소해야 합니다.
• 외부 직경 증분:표준 크기에는 종종 개별 OD 단계가 있습니다. 우리 공장에서는 계산된 벽이 표준 크기의 90%를 초과하는 경우 다음으로 큰 표준 튜브를 선택하여 안전 여유를 보장합니다.
• 엔드 캡 두께:압력은 캡에도 작용합니다. 우리는 FEA를 사용하여 볼트 체결 패턴과 캡 두께를 결정하며, 종종 고압용 배럴보다 20-30% 더 두껍습니다.
•


공장 내부의 단계별 접근 방식

보시다시피 작동 압력은 동적 하중, 제조 공차, 심지어 열처리 왜곡까지 포함하는 일련의 계산을 촉발합니다. 우리 공장은 최근 일련의 제품을 납품했습니다.유압 실린더500바 프레스의 경우; 단조 4340을 사용하여 160mm 보어의 경우 벽 두께가 35mm를 초과했습니다. 이 경우 모든 밀리미터는 Lame 분석을 통해 정당화되고 초음파 테스트를 통해 검증되었습니다. 결론: 압력이 높을수록 벽이 두꺼워지지만 지능형 설계에서는 무게와 비용 최적화도 고려합니다. Raydafon Technology Group Co.,Limited는 이러한 요소의 균형을 지속적으로 유지하여 작지만 내구성이 뛰어난 실린더를 생산합니다.

높은 작동 압력에는 어떤 씰 기술이 필요합니까?

씰은 압력이 상승할 때 가장 섬세하면서도 중요한 구성 요소입니다. 유압 실린더는 극한의 압력과 온도에서도 누출 없이 유체를 담기 위해 씰을 사용합니다. 낮은 압력(100bar 미만)에서는 백업 기능이 있는 간단한 니트릴 O-링으로 충분할 수 있습니다. 그러나 작동 압력이 높아지면 압출이 주요 위협이 됩니다. 씰 재료는 간격 돌출을 방지할 수 있을 만큼 단단하면서도 접촉을 유지할 수 있을 만큼 유연해야 합니다. Raydafon Technology Group Co.,Limited의 엔지니어들은 250bar 이상의 압력에 대해 폴리우레탄(PU) 및 PTFE 기반 화합물을 사용합니다.

압력 구동 씰 선택 기준

• 압출 간격 제어:압력이 높을수록 금속 부품 사이에 미세한 틈이 생깁니다. 400bar 유압 실린더의 경우 PEEK 또는 청동으로 제작된 돌출 방지 링(백업 링)을 지정합니다.
• 마찰 및 마모:고압은 씰 에너지를 증가시킵니다. 스틱 슬립을 방지하기 위해 피스톤 씰에 PTFE 청동과 같은 특수 저마찰 코팅이 적용되었습니다.
• 온도 상승:압력은 열을 발생시킵니다. 우리 공장에서는 오일 온도가 높을 경우 HNBR 또는 FKM을 사용하여 120°C에서 연속 작동 등급의 씰을 선택합니다.
• U 컵 대 피스톤 씰:300bar 이상의 압력의 경우, 압력 활성화 U컵과 웨어링을 조합하여 피스톤을 안내하는 경우가 많습니다.

아래 표에는 작동 압력 범위와 직접적인 상관 관계가 있는 설계 팀에서 사용하는 일반적인 씰 배열이 요약되어 있습니다.

또한 고압에서는 표면 마감이 매우 중요합니다. 우리 공장에서는 씰이 400bar에서 생존하기 위해 0.2μm Ra의 로드 마감을 요구합니다. 또한 마찰을 줄이기 위해 크롬 도금이나 질화 처리를 적용합니다. Raydafon Technology Group Co.,Limited의 최근 프로젝트에서 우리는 해양 텐셔너에 사용되는 500바 유압 실린더용 직렬 씰 장치를 개발했습니다. 여기에는 4개의 백업 링과 압력 완화 홈이 포함되어 있습니다. 이러한 전용 접근 방식이 없으면 씰이 몇 초 만에 돌출됩니다. 따라서 작동 압력은 재료뿐만 아니라 씰링 시스템의 전체 아키텍처를 직접적으로 결정하여 수백만 사이클 동안 누출 없는 성능을 보장합니다.

요약: 유압 실린더 설계의 마스터 변수인 압력

작동 압력은 유압 실린더 설계에 가장 큰 영향을 미치는 요소입니다. 고강도 합금강 선택부터 Lame 이론을 사용한 정확한 벽 두께 계산, 다성분 PTFE 씰 선택부터 엔드 캡의 피로 분석까지 모든 결정은 "바 수는 얼마입니까?"라는 질문에서 비롯됩니다. Raydafon Technology Group Co.,Limited에서는 50bar ~ 700bar 범위의 압력에 맞게 실린더를 설계했으며 각 프로젝트에서는 압력 효과를 무시하면 실패가 발생한다는 사실을 재확인했습니다. 견고한 재료, 지능적인 벽 크기 조정 및 고급 밀봉을 통해 압력을 존중함으로써 안전하고 효율적인 유압 실린더를 제공합니다. 우리 공장에서는 압력 데이터를 모든 CAD 모델과 모든 품질 검사에 통합하여 최종 제품이 실제 조건을 견딜 수 있도록 보장합니다. Raydafon Technology Group Co.,Limited에서 우리가 엔지니어링하는 모든 유압 실린더는 압력 마스터에 대한 이야기를 들려줍니다. 광산용 대형 실린더가 필요하든, 산업 자동화용 소형 장치가 필요하든, 당사 팀은 20년의 통찰력으로 귀하를 지원할 준비가 되어 있습니다.지금 저희 공장에 문의하세요.
