Raydafon은 중국에 본사를 두고 정밀 기기, 의료 장비, 자동차 보조 드라이브, 스마트 홈 장치 및 산업 기계용 교차 헬리컬 기어를 공급하는 OEM 제조업체입니다. 표준 범위는 모듈 0.8-4mm, 샤프트 각도 조정 가능 25°-90°, 연삭 톱니 표면, 90% 이상의 전송 효율을 포함합니다. 재료 옵션에는 고강도 합금강, 스테인리스강, 알루미늄 청동, 나일론 및 내마모성 엔지니어링 플라스틱이 포함됩니다. 교차 나선형 톱니 디자인은 평행하지 않고 교차하지 않는 샤프트 사이에 동력을 전달하고 레이아웃 공간을 절약하며 작동 소음을 줄입니다. 맞춤형 모듈, 치수, 샤프트 각도, 보어, 키홈, 재질 및 표면 처리가 지원됩니다. 샘플 주문, 대량 주문 및 개인 라벨 포장이 가능합니다. 빠른 견적을 받으려면 도면 또는 샘플 세부정보, 필요한 자재, 수량 및 대상 항구를 보내십시오.
Raydafon은 스크류 기어라고도 불리는 크로스 헬리컬 기어의 중국 기반 OEM 제조업체이자 공급업체입니다. 교차 헬리컬 기어는 평행하지 않은 샤프트와 교차하지 않는 샤프트 사이에서 동력을 전달하므로 소형 자동화 장비, 노트북 냉각 팬, 치과용 의자 조정 시스템, 자동차 엔진 보조 드라이브 및 스마트 커튼 전송 장치에 적합합니다. 표준 범위는 모듈 0.8-4mm, 샤프트 각도 조정 가능 25°-90°, 연삭 톱니 표면 및 90% 이상의 전송 효율을 포함합니다. 재료 옵션에는 고강도 합금강, 스테인리스강, 알루미늄 청동, 나일론 및 내마모성 엔지니어링 플라스틱이 포함됩니다. 맞춤형 모듈, 치수, 샤프트 각도, 보어, 키홈, 재질 및 표면 처리가 지원됩니다. 견적을 요청하려면 도면이나 샘플 세부정보, 필요한 자재, 수량 및 대상 항구를 보내세요.
표준 스퍼 기어, 헬리컬 기어 및 베벨 기어는 평행 또는 교차 샤프트 사이에서 동력을 전달합니다. 기계 레이아웃에서 두 개의 샤프트를 평행하지 않고 교차하지 않는 각도로 배치하면 일반 기어가 올바르게 맞물릴 수 없습니다. 교차 헬리컬 기어는 두 샤프트가 일반적으로 25°~90° 사이의 각도로 동력을 전달할 수 있도록 하는 나선형 톱니 형태를 사용하여 이 문제를 해결합니다.
이로 인해 크로스 헬리컬 기어가 컴팩트한 설계에 적합해졌습니다. 노트북 냉각 팬에서는 모터 샤프트와 팬 블레이드 샤프트 사이의 공간이 매우 작습니다. 치과용 의자 조정 시스템에서 등받이와 시트 구동 샤프트는 서로 다른 각도에 있습니다. 자동차 엔진 보조 구동 장치에서 워터 펌프 및 발전기 입력 샤프트는 주 구동 장치에서 오프셋됩니다. 교차 헬리컬 기어는 대형 기어박스나 베벨 기어 세트를 추가하지 않고도 이러한 레이아웃을 처리합니다.
Raydafon은 다양한 재료로 교차 헬리컬 기어를 생산하므로 구매자는 기어를 하중, 속도, 부식 및 소음 요구 사항에 맞출 수 있습니다. 관련 장비 유형에 대해서는 전체 내용을 검토하세요.정밀기어카테고리,헬리컬 기어페이지와베벨 기어페이지.

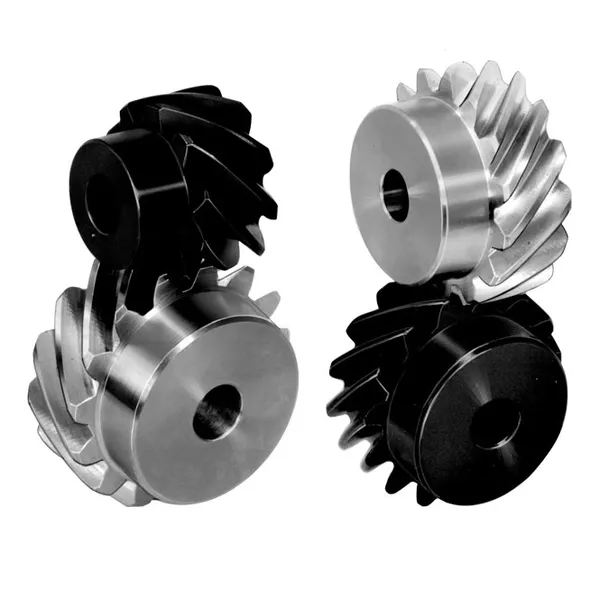

비평행 샤프트 전달을 위한 교차 헬리컬 기어
표준 사양 범위 및 재료 옵션
아래 표에는 Raydafon 교차 헬리컬 기어의 표준 사양 범위가 나열되어 있습니다. 장비에 다른 모듈, 톱니 번호, 샤프트 각도, 보어 또는 키홈이 필요한 경우 맞춤형 생산을 위해 OEM 도면이나 실제 샘플을 보내십시오.
매개변수
표준 범위
맞춤 옵션
기준 치수
0.8-4mm
맞춤형 모듈 사용 가능
샤프트 각도
25°-90°
맞춤형 각도 가능
치아 표면
지면
그라인딩, 래핑, 인산염 처리
전송 효율
90% 이상
재질, 각도, 윤활에 따라 다름
보어 및 키홈
키홈이 있는 표준 보어
맞춤형 보어, 키홈, 고정 나사, D자형
표면 처리
방청유
흑색 산화물, 아연 도금, 열처리
재료
고강도 합금강
스테인레스 스틸, 알루미늄 청동, 나일론, 엔지니어링 플라스틱
귀하의 응용 분야에 대한 재료 비교 또는 권장 사항이 필요하십니까? 부하, 속도, 환경, 설치공간 상세정보를 전송합니다. Raydafon은 귀하의 작업 조건에 가장 적합한 재료와 사양을 제안합니다.
사용 가능한 재료 유형

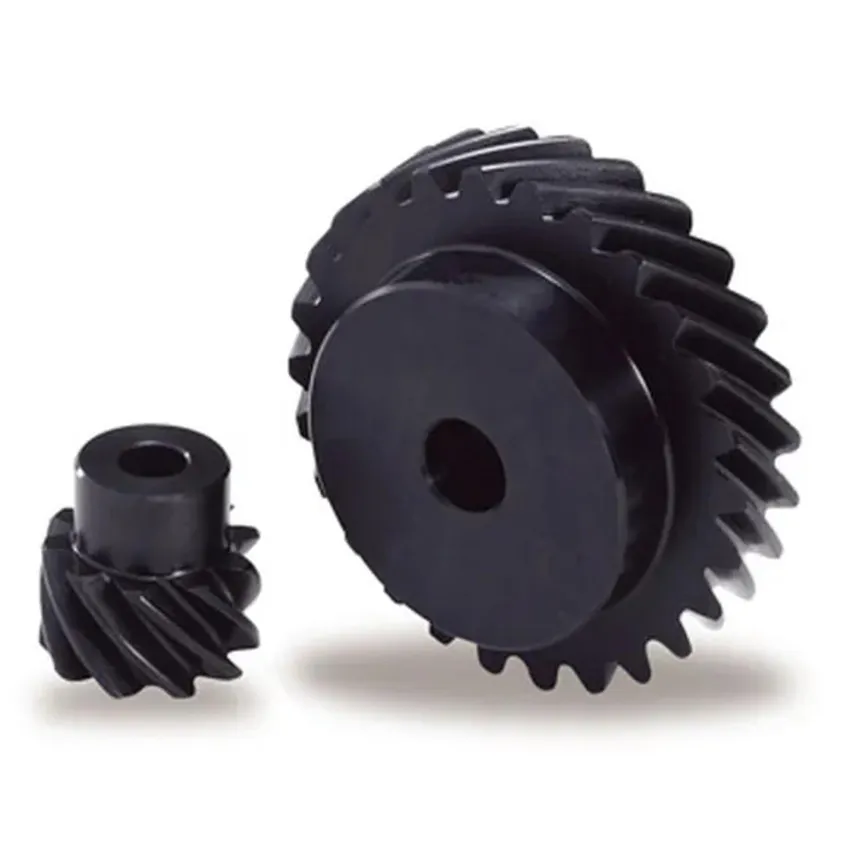

스틸 크로스 헬리컬 기어
산업용 드라이브 및 자동차 보조 시스템의 고부하 및 높은 토크 응용 분야에 적합한 고강도 합금강입니다.

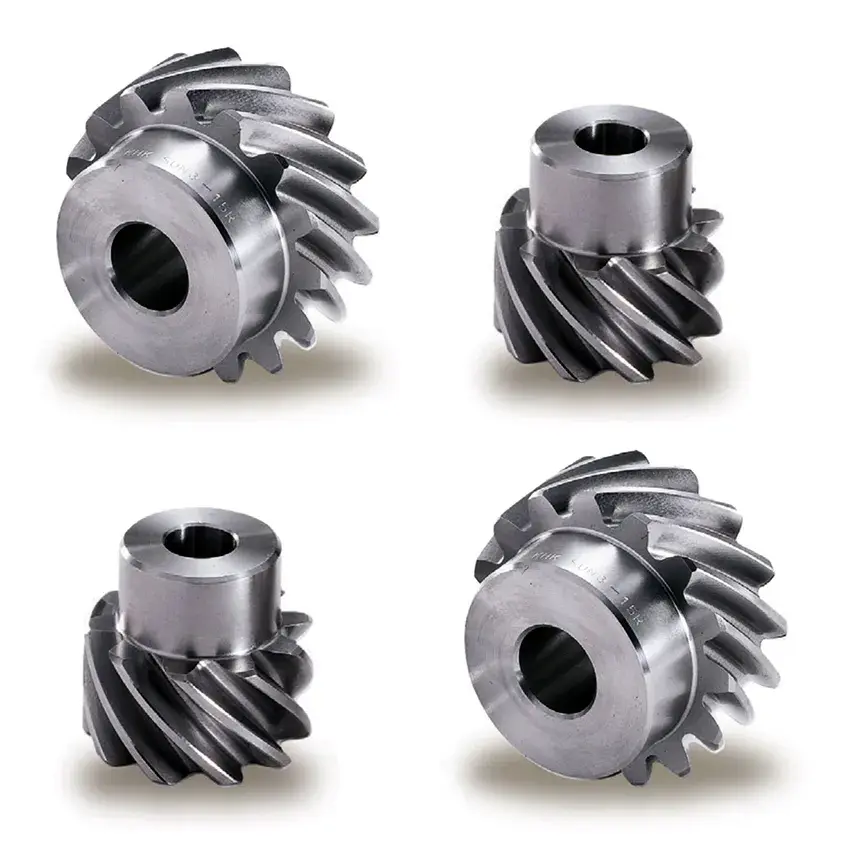

스테인레스 스틸 크로스 헬리컬 기어
의료 장비, 식품 기계, 습한 환경 및 실외 설치에 대한 내부식성.

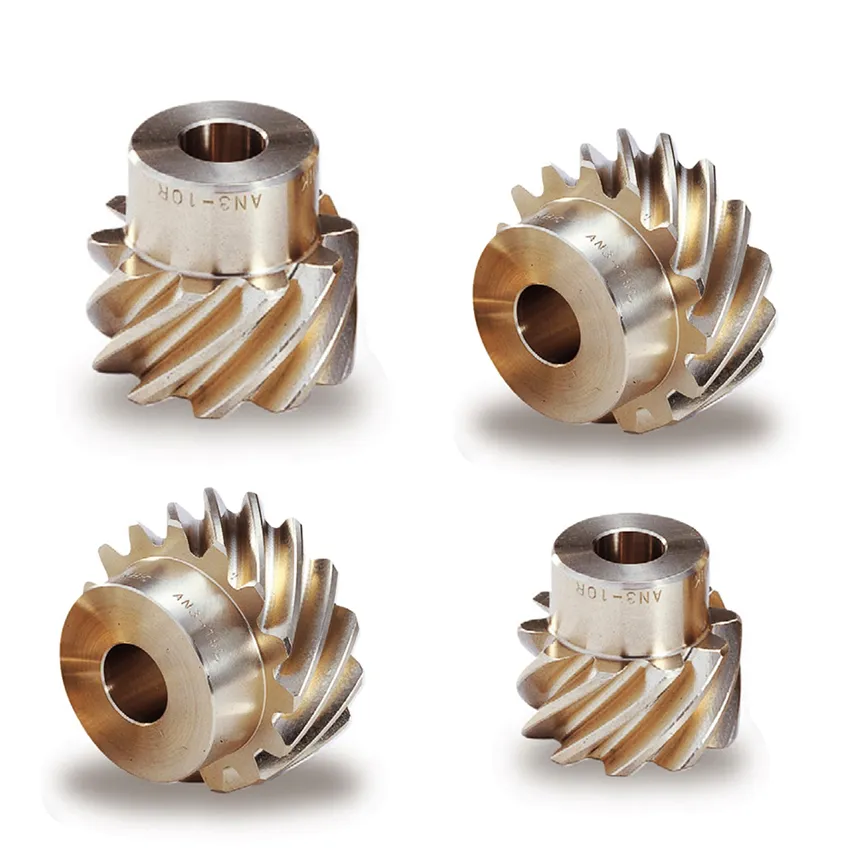

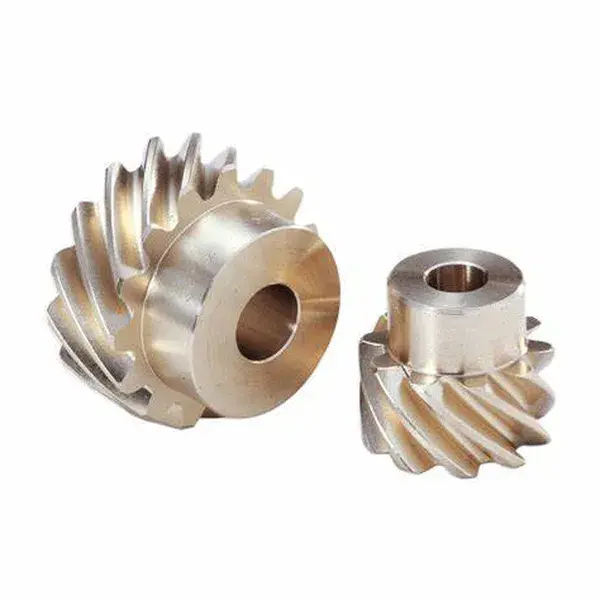

알루미늄 청동 교차 헬리컬 기어
내마모성과 부하 용량이 우수하여 중장비, 광산 장비 및 고토크 변속기에 적합합니다.

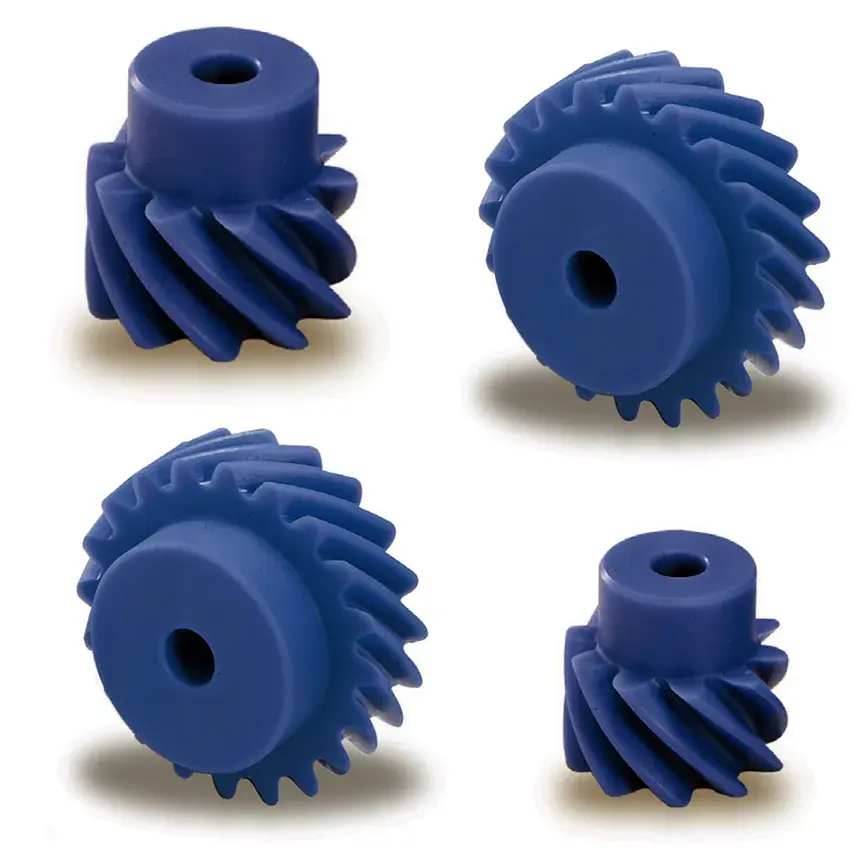

나일론 교차 헬리컬 기어
스마트 홈 기기, 사무 기기 및 저부하 정밀 기기를 위한 가볍고 조용한 작동.
정밀 기기, 의료 장비 및 산업용 드라이브의 응용 분야
전자제품노트북 냉각팬 전송
미크론 수준의 정밀도는 모터 샤프트와 팬 블레이드 샤프트 사이의 컴팩트한 공간에 적합하며 팬을 조용하게 유지하고 얇고 가벼운 디자인을 지원합니다.
의료치과 의자 다중 각도 조정
등받이와 좌석 구성 요소에 다양한 각도로 동력을 전달합니다. 의료 등급 소재 옵션은 안전하고 안정적인 작동을 지원합니다.
자동차엔진 보조 구동
워터 펌프 및 발전기의 큰 토크 및 충격 부하를 처리합니다. 열처리는 고온 및 진동에 대한 내마모성과 강도를 향상시킵니다.
스마트 홈스마트 커튼 전송
낮은 소음으로 비평행 각도로 전송하고 설치 공간을 절약하며 홈 자동화 시스템에 편안함을 더합니다.
모듈, 톱니 번호, 샤프트 각도, 보어, 키홈 및 톱니 표면은 주문한 도면 또는 고객 샘플을 기준으로 검사됩니다.
메싱 및 노이즈 검사
포장하기 전에 샘플 및 벌크 배치의 원활한 맞물림, 낮은 소음 및 안정적인 전송 여부를 확인합니다.
수출 포장
기어는 방청유와 보호 포장재로 포장되어 있습니다. 대량 주문은 해상 화물, 항공 화물 또는 특급 배송을 위해 팔레트로 운송되고 묶일 수 있습니다.
맞춤형 OEM 주문 프로세스
01단계지원서 세부정보 보내기
모듈, 치수, 샤프트 각도, 보어, 키홈, 재질, 표면 처리, 수량 및 대상 포트를 제공합니다.
02단계도면 또는 샘플 검토
Raydafon은 OEM 도면이나 실제 샘플을 검토하고 사양과 재료 선택을 확인합니다.
03단계샘플 및 승인
맞춤형 프로젝트의 경우 Raydafon은 대량 생산 전에 구매자 확인을 위한 샘플을 생산합니다.
04단계생산 및 견적
승인 후 Raydafon은 FOB Ningbo 견적, 생산 일정 및 포장 세부 정보를 제공합니다.
자주 묻는 질문
크로스 헬리컬 기어란 무엇입니까?
스크류 기어라고도 하는 교차 헬리컬 기어는 평행하지 않고 교차하지 않는 샤프트와 맞물리는 헬리컬 기어입니다. 일반적으로 25°~90°의 각도로 샤프트 사이에 동력을 전달하며 레이아웃 공간이 제한적이고 부드럽고 조용한 전달이 필요한 곳에 사용됩니다.
Raydafon은 어떤 모듈과 샤프트 각도 범위를 생산합니까?
Raydafon은 모듈이 0.8-4mm이고 샤프트 각도가 25°에서 90°까지 조정 가능한 크로스 헬리컬 기어를 생산합니다. 연삭된 톱니 표면과 90% 이상의 전송 효율이 생산 범위의 표준입니다. 맞춤형 모듈, 톱니 수 및 샤프트 각도는 고객 도면에 대해 지원됩니다.
어떤 자료를 사용할 수 있나요?
재료 옵션에는 고강도 합금강, 스테인리스강, 알루미늄 청동, 나일론 및 내마모성 엔지니어링 플라스틱이 포함됩니다. 재료 선택은 부하, 속도, 내식성 및 소음 요구 사항에 따라 달라집니다.
주요 응용 프로그램은 무엇입니까?
크로스 헬리컬 기어는 소형 자동화 장비, 노트북 냉각팬, 치과용 의자 조정 시스템, 워터 펌프 및 발전기와 같은 자동차 엔진 보조 드라이브, 스마트 커튼 전송 장치에 사용됩니다. 제한된 공간에서 평행하지 않은 샤프트 전달이 필요한 모든 응용 분야에는 교차 헬리컬 기어를 사용할 수 있습니다.
Raydafon은 맞춤형 OEM 교차 헬리컬 기어를 생산할 수 있습니까?
예. Raydafon은 고객 도면이나 실제 샘플을 통한 OEM 생산을 지원합니다. 맞춤형 모듈, 치수, 샤프트 각도, 보어, 키홈, 재질, 표면 처리 및 개인 라벨 포장이 가능합니다.
견적에는 어떤 정보가 필요합니까?
도면 또는 샘플 세부정보, 모듈, 톱니 번호, 샤프트 각도, 보어, 키홈, 재료, 표면 처리, 주문 수량 및 목적지 포트를 보내십시오. Raydafon은 FOB Ningbo 견적 및 리드 타임으로 답변해 드립니다.
대량 주문 전에 샘플을 제공합니까?
예. Raydafon은 대량 생산 전에 구매자 확인을 위해 샘플을 생산할 수 있습니다. 샘플 리드타임은 도면의 복잡성과 재료 선택에 따라 달라집니다.
맞춤형 크로스 헬리컬 기어를 공급할 준비가 되셨습니까?
도면이나 샘플 세부 정보, 모듈, 톱니 번호, 샤프트 각도, 보어, 키홈, 재료, 표면 처리, 주문 수량 및 목적지 포트를 보내십시오. Raydafon은 사양을 확인하고 필요한 경우 샘플을 생산한 다음 리드 타임 및 포장 세부 정보가 포함된 FOB Ningbo 견적을 제공합니다.
