유압 실린더를 설계 할 때 어떤 단계를 따라야합니까?

첫째, 벽 두께 설계유압 실린더재료의 인장 강도, 작업 압력 요구 사항, 피스톤 스트로크 등에 따라 다릅니다. 일반적으로 북쪽의 유압 실린더는 35 등급을 사용하며 큰 흐름, 저압, 얇은 벽 및 큰 피스톤을 사용합니다. 남쪽에서는 45 등급의 두꺼운 벽으로 된 고압 실린더와 미국식 구조 설계가 주로 사용됩니다. 유압 실린더 내부에 갇힌 가스는 느린 크롤링을 유발합니다. 이는 유압 실린더를 반복적으로 작동하여 가스를 배출함으로써 달성 할 수 있습니다. 필요한 경우 유압 시스템을 작동시키기 위해 파이프 라인 또는 유압 실린더의 두 챔버에 배기 장치를 설정할 수 있습니다.

유압 실린더 가이드 지원이 지원됩니다

내부 안내 요소의 고르지 않은 마찰로 인한 저속 크롤링의 경우유압 실린더가이드가 지원하는대로 금속 사용의 우선 순위를 정하는 것이 좋습니다. 비금속지지 링이 사용되는 경우, 특히 작은 열 팽창 계수를 사용하여 오일에서 치수 안정성이 우수한 비금속지지 링을 선택하는 것이 좋습니다. 또한,지지 링의 두께는 치수 공차 및 두께의 균일 성 측면에서 엄격하게 제어되어야한다.

밀봉 링 선택

밀봉 요소의 재료로 인한 유압 실린더의 저속 크롤링 문제의 경우, 밀봉 재료로서 폴리 테트라 플루오로 에틸렌과 결합 된 밀봉 링의 사용을 우선 순위로 삼는 것이 좋습니다. 립 씰이 선택되면 이들 재료가 더 나은 후속성을 갖기 때문에 밀봉 요소에 니트릴 고무 또는 유사한 재료를 사용하는 것이 좋습니다.

유압 실린더 유형 및 구조 형태의 선택

유형과 구조적 형태를 선택하십시오유압 실린더주 머신의 조치 요구 사항에 따라; 뇌졸중의 각 단계에서 유압 실린더의 하중의 변동 패턴과 중력, 외부 메커니즘 모션 마찰력, 관성 힘 및 작업 하중과 같은 외부 하중력을 기반으로 필요한 전력 값을 결정하십시오.

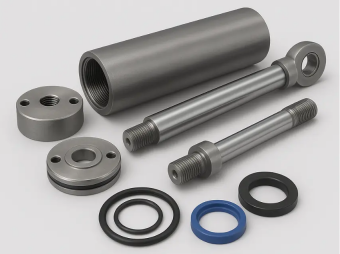

유압 실린더의 내부 구조 선택

작동 하중에 기초합니다유압 실린더그리고 오일의 선택된 작동 압력은 피스톤과 피스톤로드의 직경을 결정합니다. 유압 실린더의 이동 속도, 피스톤 및 피스톤로드의 직경은 유압 펌프의 유량을 결정합니다. 실린더 배럴의 재료를 선택하고 외경을 계산하십시오. 실린더 커버의 구조적 형태를 선택하고 실린더 커버와 실린더 배럴 사이의 연결 강도를 계산하십시오. 마지막으로 작업 스트로크의 요구 사항에 따라 유압 실린더의 작업 길이와 피스톤로드의 직경을 결정하십시오. 일반적으로, 작업 길이는 피스톤로드의 직경보다 큽니다. 피스톤로드의 고정 특성으로 인해, 유압 실린더의 종 방향 굽힘 강도 검증 및 안정성 계산을 수행해야합니다. 필요한 경우 디자인 버퍼, 배기 및 방진 장치.
