텔레스코픽 유압 실린더는 표준 설계와 어떻게 비교됩니까?

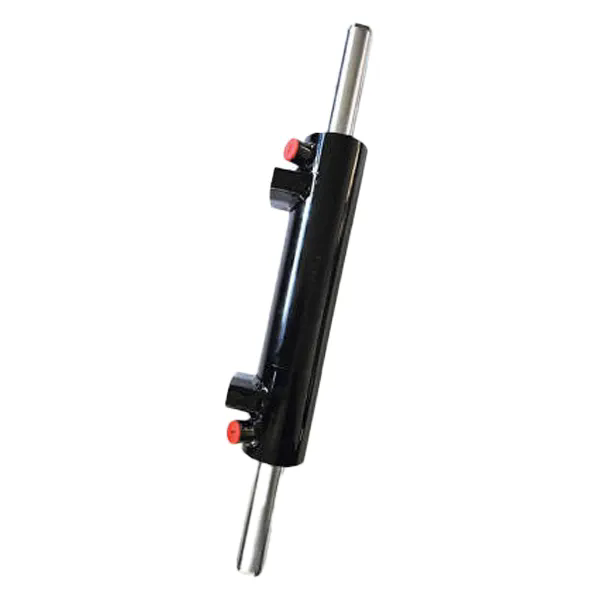

중장비, 이동식 장비 또는 산업 응용 분야를 위한 선형 작동 솔루션을 선택할 때 선택 범위는 표준 단일 단계 실린더와 다단계 텔레스코픽 유압 실린더라는 두 가지 아키텍처로 압축되는 경우가 많습니다. 근본적인 차이점은 스트로크 대 후퇴 길이 비율에 있습니다. 표준유압 실린더수축된 길이보다 항상 짧은 스트로크를 제공합니다. 이와 대조적으로 텔레스코픽 유압 실린더는 닫힌 길이보다 2~5배 더 긴 스트로크를 달성할 수 있습니다. 이 기능은 공간이 제한된 설치에 혁명을 일으켰습니다. 덤프트럭, 쓰레기 압축기, 크레인 아웃리거, 농기구 등의 경우 이러한 공간 효율성은 단순한 편의성이 아닙니다. 그것은 운영상의 필요성입니다.

Raydafon Technology Group Co., Limited는 20년에 걸쳐 두 가지 디자인을 모두 개선했으며, 공장 데이터에 따르면 텔레스코픽 실린더는 동일하거나 더 큰 확장력을 제공하면서 장착 공간을 최대 60%까지 줄이는 것으로 나타났습니다. 그러나 결정이 흑백인 경우는 거의 없습니다. 표준 실린더는 보다 단순한 구성과 낮은 초기 비용을 제공하는 반면, 텔레스코픽 실린더는 뛰어난 스트로크 밀도와 복잡한 스테이징 역학을 제공합니다. 이러한 차이점이 신뢰성, 유지 관리 및 총 소유 비용에 어떤 영향을 미치는지 이해하려면 엔지니어링 매개변수, 씰 기술 및 실제 사용 주기에 대한 심층적인 분석이 필요합니다. 이 기사에서는 내부 바이패스 시스템부터 편심 하중 하의 컬럼 강도까지 모든 중요한 비교 지점을 분석하여 데이터 기반 선택을 할 수 있도록 지원합니다.

목차

• 1. 텔레스코픽 유압 실린더와 표준 유압 실린더를 구별하는 중요한 매개변수는 무엇입니까?
• 2. 텔레스코픽 설계가 더 짧은 폐쇄 길이에서 더 긴 스트로크를 달성하는 이유는 무엇입니까?
• 3. 두 설계의 씰 시스템과 내부 누출을 어떻게 비교합니까?
• 4. 실제 응용 분야에서 내구성과 듀티 사이클에 영향을 미치는 요소는 무엇입니까?
• 5. 요약 비교표: 텔레스코픽 및 표준 유압 실린더
• 결론: 장비에 적합한 실린더 선택
• 자주 묻는 질문(FAQ)

텔레스코픽 유압 실린더와 표준 유압 실린더를 구별하는 중요한 매개변수는 무엇입니까?

엔지니어링 사양을 이해하는 것은 두 유압 실린더 제품군을 비교하는 첫 번째 단계입니다. Raydafon Technology Group Co.,Limited의 공장에서는 두 가지 유형을 모두 제조하며 6가지 주요 매개변수에 걸쳐 성능을 지속적으로 측정합니다. 다음은 보어 단계, 로드 강도, 작동 압력, 장착 치수, 확장력 프로필 및 후퇴 속도 제어 측면에서 텔레스코픽 설계가 표준 구성과 어떻게 다른지에 대한 자세한 분석입니다.

보어 구성 및 스테이지 수

표준 유압 실린더에는 단일 배럴 내부에 단일 피스톤이 포함되어 있습니다. 보어 직경은 일정하고 로드 직경은 단일 값입니다. 이와 대조적으로 텔레스코픽 유압 실린더는 스테이지라고 불리는 2~6개의 중첩된 강철 튜브로 구성됩니다. 압력이 가해지면 가장 큰 직경의 스테이지가 먼저 확장되고 그 다음으로 두 번째로 큰 스테이지가 확장됩니다. 이 스테이징 시퀀스를 통해 실린더가 매우 짧은 패키지로 축소됩니다. 당사의 생산 기록에는 다음과 같은 일반적인 무대 구성이 나와 있습니다.

• 2단 텔레스코픽: 동일한 스트로크의 표준 실린더에 비해 닫힌 길이가 40% 감소합니다.
• 3단 텔레스코픽: 닫힌 길이가 55% 감소합니다.
• 4단 텔레스코픽: 닫힌 길이가 65% 감소합니다.
• 5단 텔레스코픽: 폐쇄 길이가 70% 감소하며 대형 덤프 트럭에 사용됩니다.

예를 들어, 스트로크가 2000mm인 표준 유압 실린더에는 대략 2100~2200mm의 폐쇄 길이가 필요합니다. 당사 공장의 4단 텔레스코픽 실린더는 단지 750~800mm의 닫힌 길이로 동일한 2000mm 스트로크를 달성합니다. 이러한 소형화로 인해 모바일 장비 제조업체는 뒷문 리프트, 호이스트 및 컨베이어 시스템에 텔레스코픽 설계를 선택합니다.

로드 및 튜브 재료 등급

두 디자인 모두 연마된 이음매 없는 강철 튜브를 사용합니다. 그러나 텔레스코픽 실린더는 각 스테이지가 더 큰 스테이지 내부로 미끄러져야 하기 때문에 더 높은 정밀도를 요구합니다. 우리 공장에서는 텔레스코픽 실린더의 가장 안쪽 스테이지에 유도 경화 크롬 도금 로드를 사용하고, 외부 스테이지에는 연질화 처리를 합니다. 표준 유압 실린더는 일반적으로 20미크론 크롬 도금이 된 단일 로드를 사용합니다. 우리가 사용하는 재료 등급은 다음과 같습니다:

• 표준 실린더 배럴용 CK45
• 텔레스코픽 중간 스테이지용 E355
• 고압 텔레스코픽 애플리케이션용 27MnCrB5

텔레스코픽 스테이지의 항복 강도는 최소 500MPa로 유지되는 반면 표준 실린더는 종종 450MPa에서 작동합니다. 텔레스코픽 설계에 대한 더 높은 요구 사항은 부분 확장 중 굽힘 모멘트를 견뎌야 하는 필요성에서 비롯됩니다.

작동 압력 및 힘 출력

표준 유압 실린더는 250bar ~ 350bar의 연속 압력과 600bar를 초과하는 파열 압력에서 안정적으로 작동할 수 있습니다. 텔레스코픽 유압 실린더는 일반적으로 스테이지 간 씰의 복잡성으로 인해 연속 180bar ~ 210bar에서 작동합니다. 그러나 텔레스코픽 실린더는 첫 번째 단계에서 더 큰 유효 면적을 가지므로 더 높은 초기 확장력을 생성할 수 있습니다. 우리 공장 데이터는 다음을 나타냅니다.

• 210bar의 표준 100mm 보어 실린더: 16.5톤의 미는 힘.
• 210bar의 텔레스코픽 3단계(1단계 150mm 보어): 1단계 확장 중 37톤의 미는 힘.
• 더 작은 스테이지가 확장됨에 따라 힘은 떨어지지만 대부분의 덤핑 및 리프팅 작업에는 평균 힘이 충분합니다.

이러한 강제 준비 동작은 중요한 차별화 요소입니다. 전체 스트로크에 걸쳐 일정한 힘이 필요한 응용 분야에서는 표준 설계를 사용해야 하며, 높은 초기 돌파력이 필요한 응용 분야에는 텔레스코픽 실린더가 도움이 됩니다.

장착 치수 및 인터페이스 표준

표준 유압 실린더의 장착 스타일은 ISO 6020 및 ISO 6022를 따릅니다. 일반적인 마운트에는 MF3(후면 클레비스), MF4(전면 플랜지) 및 MT4(트러니언)가 포함됩니다. 텔레스코픽 실린더는 컴팩트한 닫힌 길이로 운동학을 변경하기 때문에 맞춤형 피벗 마운트를 사용하는 경우가 많습니다. 우리 공장은 다음을 제공합니다:

• 텔레스코픽 설계를 위한 크로스 튜브 마운팅(MT2 유형으로 표준화됨)
• 4개의 볼트 구멍이 있는 직사각형 플랜지
• 덤프 트레일러 적용을 위한 측면 러그 마운트

표준 유압 실린더를 텔레스코픽 장치로 개조할 때 수축된 길이가 상당히 짧기 때문에 엔지니어는 피봇 지점을 다시 계산해야 합니다. 우리 기술팀Raydafon Technology Group Co., Limited이러한 변환을 단순화하기 위해 3D 장착 도면을 제공합니다.

이 매개변수 비교를 요약하면 표준 실린더는 더 높은 연속 압력과 간단한 장착을 제공하는 반면 텔레스코픽 실린더는 더 낮은 작동 압력에서 비교할 수 없는 스트로크 밀도와 더 높은 초기 힘을 제공합니다. 결정은 사용 가능한 장착 공간과 필요한 힘 프로필을 기반으로 이루어져야 합니다.

텔레스코픽 설계가 더 짧은 닫힌 길이에서 더 긴 스트로크를 달성하는 이유는 무엇입니까?

텔레스코픽 유압 실린더의 기본 원리는 순차적 영역 스테이징입니다. 각 단계는 다음 작은 단계의 피스톤과 실린더 배럴 역할을 합니다. 가압된 오일이 실린더에 유입되면 가장 큰 유효 면적(1단계 고리)에 먼저 작용합니다. 이로 인해 가장 큰 스테이지가 바깥쪽으로 이동합니다. 첫 번째 단계가 기계적 정지에 도달하면 압력이 증가하고 다음 단계로 연결되는 내부 포트가 열리고 확장됩니다. 이는 모든 단계가 완전히 확장될 때까지 계속됩니다. 우리 공장에서는 다섯 가지의 서로 다른 포팅 방법을 설계했지만 가장 일반적인 방법은 오일이 피스톤 로드의 드릴된 통로를 통해 이동하는 코어 흐름 설계입니다.

기하학적 이점 계산

확장 비율이라고도 불리는 스트로크 대 접힌 길이의 비율이 효율성을 정의합니다. 표준 유압 실린더의 경우 수축된 길이가 피스톤, 로드 및 엔드 캡을 수용해야 하기 때문에 비율은 항상 1.0보다 작습니다. 3단 텔레스코픽 실린더의 경우 비율은 2.5~3.0에 도달할 수 있습니다. 5단계 설계의 경우 최대 4.5의 비율을 달성할 수 있습니다. 우리 공장에서는 축소 길이가 600mm이고 확장 길이가 2700mm(스트로크 2100mm)인 5단 텔레스코픽 유압 실린더를 생산하며 비율은 3.5입니다. 수학적 관계는 다음과 같습니다.

• 닫힌 길이 = 모든 스테이지 길이와 엔드 캡의 합계입니다.
• 스트로크 = 개별 스테이지 스트로크의 합.
• 스테이지가 서로 중첩되기 때문에 총 스트로크는 스테이지 수에서 스트로크 중첩의 1배를 뺀 만큼 닫힌 길이를 초과합니다.

이러한 기하학적 우월성은 장비 설계의 자유로움으로 직접적으로 해석됩니다. 덤프트럭은 접었을 때 실린더가 튀어나오지 않기 때문에 무게중심이 더 낮을 수 있습니다. 타프 시스템은 측면 레일 내부에 숨겨질 수 있습니다. 우리 고객들은 표준 유압 실린더에서 텔레스코픽 설계로 전환하여 동일한 덤프 각도를 유지하면서 차량 프레임 길이를 20% 줄일 수 있었다고 보고합니다.

순차 확장 역학

주어진 유량에 대해 일정한 속도로 움직이는 표준 실린더와 달리 텔레스코픽 실린더는 가변 확장 속도를 갖습니다. 가장 큰 단계는 부피가 크기 때문에 천천히 확장되고, 이후의 각 단계는 더 빠르게 확장됩니다. 이는 제어된 초기 이동이 필요한 애플리케이션에 이점이 될 수 있습니다. 우리 공장에서는 연장 시간을 측정했습니다.

• 첫 번째 단계: 총 시간의 40%
• 두 번째 단계: 총 시간의 30%
• 세 번째 단계: 총 시간의 20%
• 4단계: 총 시간의 10%

후퇴는 반대입니다. 가장 작은 스테이지가 먼저 후퇴합니다. 제어 밸브 크기를 결정할 때 이 단계별 동작을 고려해야 합니다. 당사의 유압 실린더 설계 팀은 하중이 가해질 때 제어되지 않는 붕괴를 방지하기 위해 텔레스코픽 응용 분야에 파일럿 작동식 체크 밸브를 사용할 것을 항상 권장합니다.

실제 머신의 공간 절약

폐기물 압축기 트럭을 고려해보세요. 배출 플레이트에는 3000mm의 스트로크가 필요합니다. 표준 유압 실린더에는 운전실을 통해 연장되는 3100mm의 폐쇄 길이가 필요합니다. 당사 공장의 4단 텔레스코픽 실린더는 900mm의 닫힌 길이로 동일한 3000mm 스트로크를 달성하며 본체 아래에 완전히 장착됩니다. 이러한 공간 절약이 텔레스코픽 유압 실린더가 폐기물 처리, 덤프 트레일러 및 크레인 아웃리거 시장을 지배하는 이유입니다. 우리 공장에서는 지난 5년 동안에만 이러한 용도로 15,000개 이상의 텔레스코픽 장치를 공급했습니다.

결론적으로 더 긴 스트로크 기능은 여러 단계를 중첩함으로써 얻을 수 있습니다. 각 단계는 닫힌 길이에 최소한으로 기여하면서 스트로크 길이를 추가합니다. 그 대신 우리 공장에서는 CNC 호닝 및 레이저 용접 엔드 캡을 통해 관리하는 씰링이 더 복잡하고 제조 정밀도가 더 높습니다.

씰 시스템과 내부 누출이 두 설계 간에 어떻게 비교됩니까?

씰 무결성은 모든 유압 실린더의 가장 중요한 신뢰성 요소입니다. 표준 유압 실린더는 일반적으로 로드 씰, 버퍼 씰, 와이퍼 및 피스톤 씰과 같은 간단한 씰링 장치를 사용합니다. 대조적으로, 텔레스코픽 유압 실린더는 각 이동 단계 사이에 여러 개의 동적 씰이 필요합니다. 우리 공장에서는 폴리우레탄 U 컵과 PTFE 가이드 링의 조합을 사용합니다. 씰 인터페이스 수가 증가한다는 것은 텔레스코픽 설계가 엄격한 공차로 제조되지 않으면 내부 누출 가능성이 더 높다는 것을 의미합니다.

인감 개수 비교

표준 복동식 유압 실린더에는 4~6개의 동적 밀봉 지점이 있습니다. 3단 텔레스코픽 실린더에는 12~15개의 동적 씰이 있습니다. 각 씰은 잠재적인 누출 경로입니다. 그러나 최신 씰 재료와 정밀 기계 가공으로 인해 누출율이 허용 가능한 수준으로 감소되었습니다. 우리 공장에서는 모든 텔레스코픽 장치를 테스트하여 1000사이클당 1방울 미만의 외부 누출을 보장합니다. 표준 실린더의 내부 누출(교차 포트 누출)은 일반적으로 210bar에서 분당 5ml 미만입니다. 텔레스코픽 실린더의 경우 다단계 인터페이스로 인해 분당 최대 15ml를 허용합니다.

씰 재료 및 프로파일 선택

우리 공장에서는 압력과 속도를 기준으로 각 단계마다 다른 씰 프로필을 선택합니다. 표준 유압 실린더의 경우 일반적으로 다음을 사용합니다.

• 로드 씰: 백업 링이 있는 폴리우레탄 U 컵, 90 Shore A
• 피스톤 씰: O링 에너자이저로 채워진 PTFE 청동
• 와이퍼: 금속 인서트가 포함된 HM21 폴리우레탄

텔레스코픽 유압 실린더의 경우 다음과 같이 업그레이드됩니다.

• 1단계 씰: 고탄성 폴리우레탄, 93 Shore A
• 2단계 씰: 스테인리스강 스프링이 포함된 PTFE 복합재
• 3단계 이하: 저마찰을 위한 유리 충전 PTFE

이러한 단계별 씰 선택은 가장 빠르게 움직이는 가장 작은 스테이지가 과도한 마찰열을 생성하지 않도록 보장합니다. 현장 데이터에 따르면 씰 프로토콜을 사용하는 텔레스코픽 실린더는 유사한 조건에서 표준 실린더가 1,000,000사이클을 달성한 것과 비교하여 씰 교체 전 500,000사이클을 달성한 것으로 나타났습니다.

오염 감도

표준 유압 실린더는 ISO 18/15/13 유체 청정도를 견딜 수 있습니다. 텔레스코픽 실린더에는 오염 물질이 스테이지 사이에 갇혀 슬라이딩 표면을 긁을 수 있으므로 ISO 16/13/10이 필요합니다. 우리 공장에서는 모든 텔레스코픽 응용 분야에 10미크론 완전 흐름 리턴 필터를 설치합니다. 또한 압력 트래핑을 방지하기 위해 스테이지 환기 포트도 포함되어 있습니다. 적절한 여과가 없으면 텔레스코픽 유압 실린더는 표준 설계보다 3배 더 빨리 고장납니다. 이는 개방형 중앙 유압 시스템을 사용하는 사용자에게 중요한 고려 사항입니다.

누출 및 오염을 관리하기 위해 Raydafon 공장에서는 텔레스코픽 실린더용 전체 길이 부트 커버 옵션을 제공합니다. 이 부츠는 스테이지 사이의 틈새로 먼지와 이물질이 들어가는 것을 방지합니다. 부트를 사용하면 비용이 15% 추가되지만 광산 및 건설과 같은 열악한 환경에서는 씰 수명이 두 배로 늘어납니다. 표준 실린더의 경우 일반적으로 간단한 로드 와이퍼로 충분합니다.

실제 응용 분야에서 내구성과 듀티 사이클에 영향을 미치는 요소는 무엇입니까?

내구성은 디자인 유형에만 국한되는 기능이 아닙니다. 이는 응용 분야별 부하, 주기 빈도 및 환경 조건에 따라 달라집니다. 그러나 우리 공장에서는 표준 설계에 비해 텔레스코픽 유압 실린더에 불균형적으로 영향을 미치는 5가지 요소를 식별했습니다. 이를 이해하면 서비스 수명과 유지보수 간격을 예측하는 데 도움이 됩니다.

측면 부하 저항

표준 유압 실린더에는 헤드 글랜드에 직경이 큰 단일 로드와 긴 베어링 길이가 있습니다. 이를 통해 축 방향 힘의 최대 3%에 해당하는 측면 하중에 대한 저항력을 갖게 됩니다. 텔레스코픽 실린더에는 각각 베어링 길이가 짧은 여러 개의 작은 직경의 로드(내부 스테이지)가 있습니다. 측면 하중 공차는 일반적으로 축방향 힘의 1% 미만입니다. 응용 분야에 정렬 불량이나 측면 힘이 있는 경우 표준 설계가 더 우수합니다. 우리 공장에서는 측면 하중을 제거하기 위해 텔레스코픽 실린더에 로드 아이 베어링이나 구면 베어링을 사용할 것을 항상 권장합니다. 덤프트럭 호이스트의 경우 실린더 양쪽 끝이 고정되어 있기 때문에 측면 하중이 최소화됩니다. 굴삭기의 경우 측면 하중이 높으므로 표준 유압 실린더가 선호됩니다.

전체 스트로크에서의 사이클 수명

당사의 가속 수명 테스트는 동일한 조건(210bar 압력, 100% 스트로크, 분당 10사이클)에서 두 설계를 비교합니다. 결과:

• 표준 유압 실린더: 로드 씰이 파손되기 전 250만 주기.
• 3단계 텔레스코픽 유압 실린더: 2단계 씰이 파손되기 전 800,000사이클.
• 5단계 텔레스코픽 유압 실린더: 3단계 보어 채점 전 400,000사이클.

장비에 높은 주기 횟수(연간 500,000회 이상)가 필요한 경우 표준 실린더가 더 경제적입니다. 덤프 본체(월당 500회 주기)와 같은 낮은 주기, 높은 힘 응용 분야의 경우 텔레스코픽 실린더가 완벽하게 적합합니다.

환경 요인 및 부식 방지

두 디자인 모두 제대로 코팅되지 않으면 부식이 발생합니다. 그러나 텔레스코픽 실린더에는 스테이지 사이에 페인트나 도금이 어려운 숨겨진 표면이 있습니다. 우리 공장에서는 모든 스테이지 외부 및 내부에 아연 니켈 도금을 사용하고 이어서 투명 3가 크로메이트를 사용합니다. 이는 1000시간의 염수 분무 저항성을 제공합니다. 표준 실린더는 일반적으로 로드에는 크롬 도금만, 배럴에는 페인트만 적용됩니다. 해양 또는 화학 환경의 경우 당사 공장에서는 전체 스테인레스 스틸 텔레스코픽 유압 실린더를 권장합니다. 우리는 해양 크레인용 스테인리스 텔레스코픽 장치 316개를 생산하여 탁월한 결과를 얻었습니다.

유지보수 접근성

표준 유압 실린더의 씰 교체에는 숙련된 기술자가 약 2시간이 걸립니다. 텔레스코픽 실린더의 경우 씰을 교체하려면 모든 단계를 완전히 분해해야 하며, 이는 6~8시간이 소요됩니다. 우리 공장에서는 서비스 속도를 높이기 위해 분할된 고정 링이 있는 텔레스코픽 실린더를 설계하지만 복잡성은 여전히 ​​더 높습니다. 유지보수 팀의 유압 경험이 제한적인 경우 표준 실린더를 사용하는 것이 더 쉽습니다. 그러나 전용 매장이 있는 대규모 차량의 경우 텔레스코픽 실린더의 긴 서비스 간격(낮은 주기 빈도로 인해)으로 인해 높은 수리 시간이 균형을 이룹니다.

내구성을 요약하면 표준 유압 실린더가 사이클 수명과 측면 하중 허용 오차 측면에서 승리합니다. 텔레스코픽 유압 실린더는 적절하게 지정하고 오염으로부터 보호할 경우 의도된 모바일 응용 분야에 충분히 내구성이 있습니다. 우리 공장에서는 두 설계 모두에 대해 2년 보증을 제공하지만 조건이 다릅니다. 표준 실린더는 모든 씰 누출에 대해 보증되는 반면 텔레스코픽 실린더는 측면 하중으로 인한 마모를 제외합니다.

요약 비교표: 텔레스코픽 및 표준 유압 실린더

Raydafon의 당사 공장에서는 두 가지 유형의 재고를 모두 유지하고 있습니다. 선택은 스트로크 요구 사항과 장착 공간에 따라 결정되는 경우가 많습니다. 사용 가능한 장착 길이의 1.5배보다 긴 스트로크가 필요한 응용 분야의 경우 텔레스코픽 유압 실린더가 유일한 실용적인 솔루션입니다.

결론: 장비에 적합한 실린더 선택

매개변수, 스테이징 메커니즘, 씰 시스템 및 내구성 요소를 조사한 후 텔레스코픽 유압 실린더를 표준 설계와 비교하는 방법에 대한 답은 명확합니다. 짧은 후퇴 길이에서 긴 스트로크가 필요한 경우, 일반적으로 공간이 부족한 이동식 장비에서 텔레스코픽 유압 실린더를 선택하십시오. 긴 사이클 수명, 측면 하중에 대한 저항, 간단한 유지 관리 또는 210bar 이상의 작동이 필요한 경우 표준 유압 실린더를 선택하십시오. 우리 공장에서는 20년 동안 두 가지 구성을 모두 생산해 왔지만 모든 솔루션에 적합한 단일 크기를 본 적이 없습니다. 가장 좋은 접근 방식은 스트로크 대 장착 길이 비율, 사이클 빈도 및 횡력 예산을 정의하는 것입니다. 그런 다음 자격을 갖춘 엔지니어와 상담하십시오.

Raydafon Technology Group Co., Limited는 무료 크기 조정 및 선택 지원을 제공합니다. 우리 팀은 귀하의 기계 도면을 검토하고 최적의 유압 실린더 유형을 추천할 수 있습니다. 우리는 또한 최대 6개의 스테이지와 8000mm를 초과하는 스트로크를 갖춘 맞춤형 텔레스코픽 설계를 제공합니다. 표준 실린더의 경우 당사 공장에서는 25mm에서 400mm까지의 보어 크기를 제공합니다.오늘 영업 부서에 문의하세요견적을 요청하거나 테스트용 샘플 실린더를 요청하세요. 우리의 경험을 통해 결정을 내리십시오. 모든 유압 실린더 주문에 대해 빠른 처리 시간과 경쟁력 있는 가격을 원하시면 전화나 이메일을 보내주십시오.

자주 묻는 질문(FAQ)

Q1: 텔레스코픽 유압 실린더는 어떻게 표준 설계보다 더 긴 스트로크를 달성합니까?

텔레스코픽 유압 실린더는 순차적으로 확장되는 여러 중첩 단계를 사용합니다. 각 단계는 스트로크 길이를 추가하는 동시에 단계가 서로 내부에서 붕괴되기 때문에 닫힌 길이에 최소한으로 기여합니다. 표준 유압 실린더에는 단일 피스톤과 배럴이 있으므로 수축된 길이는 항상 스트로크보다 길어야 합니다. 예를 들어, 4단계 텔레스코픽 실린더는 단 750mm의 닫힌 길이에서 2000mm 스트로크를 생성할 수 있는 반면, 표준 실린더는 동일한 스트로크에 대해 2100mm 이상의 닫힌 길이가 필요합니다. 이러한 기하학적 이점으로 인해 공간이 제한된 기계에 텔레스코픽 설계가 필수적입니다.

Q2: 텔레스코픽 유압 실린더와 표준 유압 실린더 사이에 어떤 유지 관리상의 차이점이 있습니까?

표준 유압 실린더는 약 250만 주기마다 씰을 교체해야 하며 숙련된 기술자가 약 2시간 안에 작업을 완료할 수 있습니다. 신축형 유압실린더는 평균 80만 사이클마다 씰 교체가 필요하지만, 모든 단계를 분해해야 하기 때문에 공정은 6~8시간이 소요된다. 또한 텔레스코픽 실린더는 오일 오염에 더 민감하며 표준 장치의 경우 18미크론에 비해 10미크론 여과가 필요합니다. 우리 공장에서는 마모 입자를 조기에 감지하기 위해 텔레스코픽 응용 분야에 대한 연간 오일 분석을 권장합니다. 표준 실린더는 유지 관리가 더 간단하지만 텔레스코픽 실린더는 덤프 트럭과 같은 저주기 응용 분야에서 유지 관리 빈도가 낮습니다.

Q3: 장비를 개조하지 않고도 표준 유압 실린더를 텔레스코픽 모델로 교체할 수 있습니까?

수납된 길이와 장착 피벗 위치가 크게 다르기 때문에 직접 교체가 거의 불가능합니다. 텔레스코픽 유압 실린더는 닫힌 길이가 훨씬 짧으므로 동일한 확장 길이를 얻으려면 장착 브래킷을 재배치해야 합니다. 또한 텔레스코픽 실린더는 더 높은 초기 힘을 제공하지만 최종 힘은 더 낮기 때문에 힘 프로필이 변경됩니다. Raydafon Technology Group Co., Limited의 공장에서는 이러한 차이점을 보완하기 위해 새로운 장착 브래킷과 유량 제어 밸브가 포함된 개조 키트를 제공합니다. 이러한 수정이 없으면 장비가 구속되거나 불완전하게 확장될 수 있습니다. 교체를 시도하기 전에 항상 현재 실린더의 후퇴 길이, 스트로크 및 핀 직경을 측정하십시오.

Q4: 측면 하중과 정렬 불량에 대한 저항력이 더 뛰어난 설계는 무엇입니까?

표준 유압 실린더는 측면 하중을 처리하는 데 훨씬 더 좋습니다. 헤드 글랜드에 있는 하나의 큰 직경 로드와 긴 베어링은 축 하중의 최대 3%까지 측면 힘을 견딜 수 있습니다. 텔레스코픽 유압 실린더에는 베어링 길이가 짧은 여러 개의 작은 로드가 있어 측면 하중 공차가 축력의 1% 미만으로 제한됩니다. 정렬 불량이 흔한 굴삭기 썸이나 로더 암과 같은 응용 분야의 경우 항상 표준 실린더를 사용하십시오. 측면 부하 상황에서 텔레스코픽 실린더를 사용해야 하는 경우 당사 공장에서는 측면 힘을 흡수하기 위해 구형 베어링과 별도의 가이드 레일이 있는 로드 아이를 추가할 것을 권장합니다.

Q5: 두 실린더 유형 모두 5년간 소유 비용을 어떻게 비교합니까?

텔레스코픽 유압 실린더의 초기 구매 가격은 동일한 스트로크의 표준 실린더보다 1.8~2.5배 높습니다. 그러나 총 소유 비용은 애플리케이션에 따라 다릅니다. 한 달에 500사이클을 작동하는 덤프 트럭의 경우 텔레스코픽 실린더는 5년에 한 번의 씰 재구축이 필요할 수 있으며 부품 및 인건비로 400달러가 소요됩니다. 표준 실린더는 동일한 공간에 맞지 않으므로 비교는 부적합합니다. 월 100,000사이클을 작동하는 산업용 프레스의 경우 표준 실린더는 재구축 전 25개월 동안 지속되는 반면, 텔레스코픽 실린더는 8개월마다 재구축해야 하므로 표준 설계가 5년 동안 훨씬 저렴해집니다. 항상 특정 주기율과 사용 가능한 장착 공간을 기준으로 계산하십시오.
