WPDA 시리즈 웜 기어박스
  • WPDA 시리즈 웜 기어박스WPDA 시리즈 웜 기어박스
  • WPDA 시리즈 웜 기어박스WPDA 시리즈 웜 기어박스

WPDA 시리즈 웜 기어박스

WPDA 시리즈 웜 기어박스 - 13가지 프레임 크기(40~250), 비율 5:1~100:1, 출력 토크 15~2,500N·m, 입력 전력 0.12~15kW, 강제 윤활 기능이 있는 IP65 주철 하우징. 웜휠은 담금질되고 HRC 58-62로 연마됩니다. 이중 립 씰은 밀가루 먼지, 현장 미사 및 세척수를 기어 캐비티로부터 보호합니다. 푸트, 플랜지 및 중공축 장착이 가능하며 출력 샤프트는 기존 모터에 맞게 가공될 수 있습니다. 입력 전력, 필요한 비율 및 모터 플랜지를 보내주십시오. 일치하는 프레임, 치수 도면 및 공장 직접 견적을 24시간 이내에 보내드립니다.
4050607080100120135147155175200250

WPDA 시리즈 웜 기어박스 — 비율 5:1 ~ 100:1, 15–2,500 N·m, IP65 주철 하우징

믹서, 컨베이어, 포장 라인 또는 농기구용 웜 감속기를 소싱하는 경우 세 가지 숫자가 필요합니다. 비율, 출력 토크 및 모터 플랜지가 맞는지 여부를 결정합니다. WPDA 시리즈는 13개 분야에 걸쳐 세 가지를 모두 포괄합니다. 40~250의 프레임 크기, 0.12kW~15kW의 입력 전력 및 IP65를 유지하는 주철 하우징 세척 및 먼지. 아래 표를 사용하면 카탈로그를 열지 않고도 업무에 맞는 프레임을 찾을 수 있습니다.

사양 스냅샷

  • 프레임 크기40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • 입력 전원0.12kW ~ 15kW
  • 감속비5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • 출력 토크15N·m ~ 2,500N·m
  • 주택고강도 주철, 충격 및 변형 방지
  • 웜휠담금질 및 연삭, 치면 HRC 58-62
  • 보호IP65 — 이중 립 씰과 방진 뼈대 오일 씰
  • 설치푸트, 플랜지 또는 중공축; 모터에 맞게 가공된 출력 샤프트
  • 매끄럽게 하기강제 윤활 회로, 연중무휴 60°C 미만의 배수통

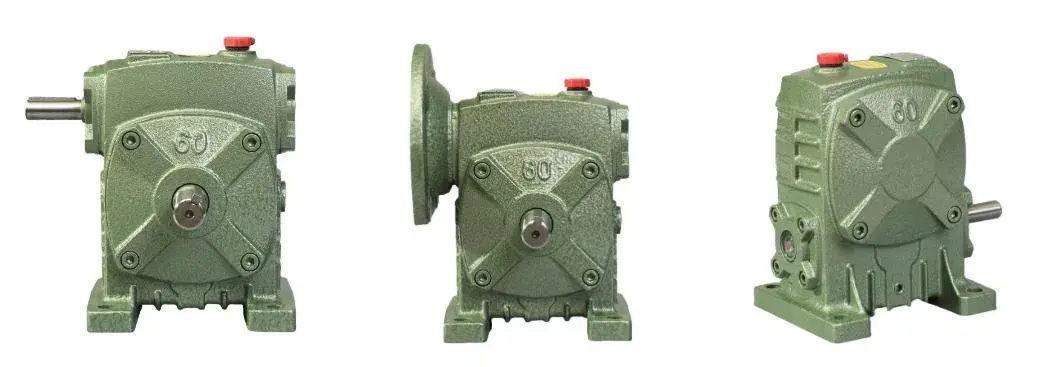

WPDA Series Worm Gearboxes — cast iron housing worm reducer

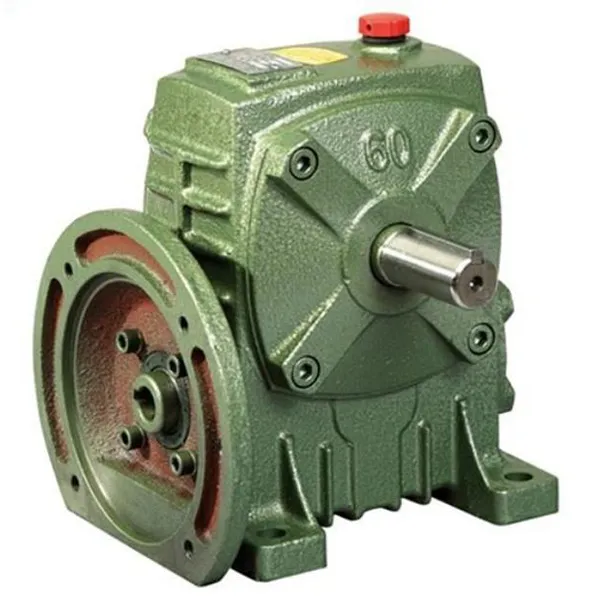

WPDA 웜 기어박스 - 주철 하우징, 플랜지 장착 입력, 중공 또는 중실 출력 샤프트.

WPDA가 적합한 곳

식품 가공 및 혼합

자동 잠금 기능은 모터가 정지할 때 패들을 고정합니다.

WPDA-70의 40:1 비율을 사용하면 부하가 걸린 상태에서도 지연 없이 대용량 믹싱 패들을 시작할 수 있습니다. 언제 라인이 멈추고 자동 잠금 웜 구조는 패들이 자체 무게로 인해 떨어지는 것을 방지합니다. 는 이중 립 씰이 밀가루 먼지를 오일에 차단하므로 서비스 간격이 약 6개월로 늘어납니다.

폐수 및 분류

주철 하우징 및 습기 방지 이중 립 씰

하수 또는 쓰레기 분류 공장에서는 마모된 립 씰을 통해 오일이 새어 나오면 베어링이 손상됩니다. WPDA-100 녹 방지 주철 하우징과 이중 립 씰을 사용합니다. 측정된 작동 소음은 주변에서 떨어집니다. 80dB ~ 62dB는 주거 지역의 야간 근무에 중요합니다.

농업 기계

60:1 비율은 수확기의 드럼 토크를 3배로 늘립니다.

콤바인 탈곡 드럼에서 60:1 WPDA-80은 모터 토크를 약 3배 높이고 탈곡을 향상시킵니다. 효율성이 약 25% 향상됩니다. 중공축은 기존 구동축에 바로 장착되므로 프레임이 재가공이 필요하지 않습니다. IP65는 필드 미사 및 비를 기어 캐비티로부터 보호합니다.

물류 및 리프팅

직각 레이아웃으로 설치 공간 30% 절약

자동화된 분류 라인 및 리프팅 플랫폼에서 직각 웜 레이아웃을 통해 모터가 옆에 놓일 수 있습니다. 그 뒤에있는 대신에 구동 샤프트. 25:1 WPDA-60은 소포 분류를 위한 정밀한 위치 지정 기능을 제공합니다. 서보 없이. 수입 모터와 일치하도록 출력 샤프트를 가공하여 전체 변속기를 피할 수 있습니다. 교환. 참조WP 시리즈 웜 기어박스낮은 비율의 관세 범위.

선택 표 - 출력, 비율 및 무게

프레임 크기 빠른 참조 — 공칭 입력 전력 및 무게
크기 입력 전력(kW) 비율 범위 체중(kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0.37 – 0.75 5:1 – 80:1 17
80 0.75 – 1.5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2.2 – 3.0 5:1 – 80:1 64
135 3.0 – 4.0 5:1 – 80:1 85
147 3.0 – 4.0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5.5 – 7.5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11.0 – 15.0 5:1 – 80:1 396

출력 토크 범위는 크기 40에서 15N·m ~ 크기 250에서 2,500N·m입니다. 귀하의 임무에 9 이외의 비율이 필요한 경우 표준 단계에서 가장 가까운 쌍을 요청하면 실제 출력 속도와 토크를 확인합니다.

설치 치수 - 프레임 크기 40~250

장착 치수(mm) — A, AB, BB, H, HL, 플랜지 LA/LB/LC, 입력 구멍 Q/U, 출력 샤프트 LS/S
크기 A AB BB H HL M N E F G Z 라 LB LC 르 LZ Q U T×V 엘에스 S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12.8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12.8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16.3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16.3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21.8 65 32 10×4.5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27.3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31.3 85 45 12×4.5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41.3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41.3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45.3 125 70 20×7.5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45.3 155 90 25×9

모든 치수는 밀리미터 단위입니다. 모바일에서는 테이블을 수평으로 스와이프하여 플랜지 및 샤프트 기둥에 접근할 수 있습니다. 모터 프레임과 필요한 출력 샤프트 크기를 보내주시면 주문하기 전에 일치하는 행을 확인해 드리겠습니다.

구매자가 이 시리즈를 지정하는 이유

01

경화 및 연마된 웜휠, HRC 58-62

웜 휠은 HRC 58-62 밴드의 치 표면 경도로 담금질 및 연삭을 거칩니다. 광산 컨베이어 응용 분야에서 2년 연속 작동 시 기어 마모가 0.1mm 미만으로 발생했습니다. 동일한 작업에서 표준 감속기의 사용 수명이 약 3배 더 길어졌습니다. 그만큼정밀 기어 제조페이지에 다음이 표시됩니다. 그 그림 뒤에 있는 연삭 및 검사 단계.

02

강제 윤활을 통해 연중무휴 24시간 작동 시 섬프를 60°C 미만으로 유지합니다.

내부 강제 윤활 회로는 스플래시에만 의존하지 않고 메시와 베어링에 공급합니다. 에 24시간 연속 작동 시 오일통은 60°C 미만으로 유지되어 윤활유 산화가 느려지고 웜 접점의 필름 두께. 이것이 한 시즌 동안 지속되는 감속기와 한 시즌 동안 지속되는 감속기의 차이점입니다. 그것은 몇 가지 지속됩니다.

03

IP65 이중 립 씰과 녹슬지 않는 하우징

이중 립 씰과 방진 뼈대 오일 씰이 진흙, 비, 공정 먼지로부터 IP65를 유지합니다. 에 일반 감속기에서 기름이 새어나와 3개월 만에 압수된 쓰레기 분류장, WPDA-100이 달려 동일한 부식 환경에서 18개월 동안 한 방울의 누출도 발생하지 않았습니다. 귀하의 의무가 더 가벼워서 필요한 경우 더 작은 봉투를 비교해 보세요.RV 시리즈 웜 기어박스.

04

반대 방향이 아닌 모터에 맞게 가공된 출력 샤프트

푸트, 플랜지, 중공축 장착이 모두 가능하며, 출력축을 원하는 크기로 가공할 수 있습니다. 이미 소유하고 있는 모터 또는 구동 샤프트의 농기계 공장에는 오래된 샤프트와 일치하는 샤프트가 필요했습니다. 모터; 교체 샤프트는 3일 만에 배송되었으며 모터를 교체하지 않고 볼트로 고정되었습니다. 에 대한 농업 의무, 참조농업용 기어박스범위도 그렇고.

고객 피드백

“우리는 이전 기어박스가 녹슬어서 자주 정지해야 했던 습한 식품 작업장에서 이 제품을 운영하고 있습니다. WPDA 시리즈는 하루종일 밀가루와 습기에 노출되어도 하우징이 녹슬지 않으며, 청동 웜휠은 아직 깨끗합니다. 작동 중 소음은 거의 무시할 수 있으므로 더 이상 작동을 방해하지 않습니다. 근처에 식품 테스트 장비가 있습니다. 감속비를 조정해야 할 때 해당 팀에서 안내해 주었습니다. 모델 차이를 확인하고 부하 계산을 실행했습니다. 권장 장치는 처음부터 원활하게 실행되었습니다. 시작해요.”

엠마 윌슨식품 가공 공장, 호주 시드니

“WPDA 기어박스는 우리 프로젝트에서 매우 잘 작동했습니다. 안정적이고 효율적이며 설치 및 유지 관리가 용이했습니다. 첫 상담부터 배송까지 모든 것이 순조롭게 진행되었고, 의사소통도 원활했습니다. 우리는 계속 협력하여 다른 파트너에게도 제품을 추천할 것입니다.”

제임스 카터프로젝트 구매자, Raydafon 고객

모터 출력 및 비율 보내기 - 일치하는 프레임 얻기

입력 전력, 필요한 출력 속도 또는 비율, 장착 유형 및 샤프트 크기를 알려주십시오. 우리는 WPDA 프레임의 경우 일반적으로 24시간 이내에 치수 도면과 견적을 공장 가격으로 반환합니다. 전체 범위 에웜기어박스페이지.
