기어 정밀도는 장비 성능과 신뢰성에 어떤 영향을 미칩니까?

기계식 동력 전달 분야에서 기어는 산업 기계, 자동차 변속기부터 농업 장비, 풍력 터빈에 이르기까지 수많은 응용 분야에서 속도와 토크 변환을 가능하게 하는 기본 구성 요소입니다. 모든 기어 구동 시스템의 성능과 신뢰성은 기어가 제조되는 정밀도에 의해 크게 영향을 받습니다. 기어 정밀도에는 치수 정확도, 치형 형상, 표면 마감, 재료 품질 및 열처리 등 여러 차원이 포함됩니다. Raydafon Technology Group Co.,Limited의 공장에서는 20년 넘게 고정밀 기어를 생산해 왔으며 기어 형상의 작은 편차라도 효율성의 심각한 손실, 소음 및 진동 증가, 조기 부품 고장으로 이어질 수 있음을 확인했습니다. 이 기사에서는 엔지니어링 원리와 실제 사례 연구를 바탕으로 기어 정밀도가 장비 성능과 신뢰성에 어떤 영향을 미치는지에 대한 포괄적인 분석을 제공합니다.

기어 정밀도와 장비 성능 사이의 관계는 다면적입니다. 정밀도가 높은 기어는 더 낮은 전송 오류를 나타내며, 이는 더 부드러운 작동, 진동 감소 및 더 높은 기계적 효율성으로 직접적으로 해석됩니다(종종 낮은 등급 기어에 비해 2~5% 정도). 이러한 효율성 향상은 에너지 소비를 줄일 뿐만 아니라 베어링, 씰 및 기타 드라이브라인 구성 요소의 수명을 연장합니다. 게다가,정밀 기어톱니 프로파일 전반에 걸쳐 우수한 하중 분포를 제공하여 구멍, 스코어링 또는 톱니 파손으로 이어질 수 있는 응력 집중을 최소화합니다. 신뢰성의 관점에서 볼 때 정밀 기어는 마모 및 피로가 덜 발생하며 장기간에 걸쳐 성능 특성을 유지하므로 유지 관리 빈도와 계획되지 않은 가동 중지 시간이 줄어듭니다. 이 세부 가이드에서는 AGMA 및 ISO 품질 등급, 표면 거칠기 매개변수 및 백래시 제어를 포함하여 기어 정밀도의 기술적 측면을 분석합니다. 또한 공장의 광범위한 엔지니어링 관행을 통해 자세한 사양, 테스트 프로토콜 및 선택 기준을 제공할 것입니다.

목차

• 1. 기어 정밀도가 장비의 진동과 소음을 줄이는 이유는 무엇입니까?
• 2. 표면 마감과 치형이 하중 전달 능력에 어떤 영향을 미치나요?
• 3. 당사 정밀 기어 제품의 주요 기술 사양은 무엇입니까?
• 4. 정밀 기어는 어떻게 유지 관리를 줄이고 장비 수명을 연장할 수 있습니까?
• 자주 묻는 질문(FAQ)
• 결론 및 기어 선택 상담

기어 정밀도가 장비의 진동과 소음을 줄이는 이유는 무엇입니까?

진동과 소음은 단지 귀찮은 일이 아닙니다. 이는 구성 요소 오류와 장비 신뢰성 저하로 이어질 수 있는 기계적 손상을 나타내는 지표입니다. 기어로 인한 진동과 소음의 중심에는 기어의 이론적인 출력 위치와 실제 출력 위치의 차이인 전달 오류가 있습니다. 모든 기어 쌍에는 제조 공차, 하중 시 톱니 편향 및 기타 요인으로 인해 특정 전송 오류가 있습니다. 기어의 정밀도가 높을수록 전송 오류가 낮아져 결합이 더 부드러워지고 진동이 줄어들며 작동이 더 조용해집니다. 우리 공장에서는 AGMA 클래스 10 기어(표준 상용 품질)에서 AGMA 클래스 12 기어(고정밀)로 업그레이드하면 진동 수준을 40~60% 줄이고 전체 소음을 3~5dBA 줄일 수 있는 것으로 측정했는데, 이는 상당한 주관적 개선입니다.

Precision Gear의 특정 진동 및 소음 감소 메커니즘:

• 치아 간 오류 감소:연삭 및 호닝과 같은 정밀 가공 공정을 통해 톱니 간격 및 프로파일의 변화가 최소화된 기어가 생산됩니다. 이렇게 하면 각 톱니가 동일한 방식으로 맞물려 진동을 생성하는 주기적 충격을 방지할 수 있습니다.
• 최적화된 치아 프로파일 수정:고정밀 기어에는 하중을 받을 때 치형 편향을 보상하는 팁 릴리프와 프로파일 크라우닝이 포함되는 경우가 많습니다. 이를 통해 기어가 전체 결합 주기에 걸쳐 원활하게 맞물려 동적 힘을 최소화할 수 있습니다.
• 우수한 표면 마감:톱니 표면이 매끄러울수록 마찰과 진동을 유발할 수 있는 스틱 슬립 현상이 줄어듭니다. 당사의 정밀 기어 제품은 표준 절삭 기어의 표면 거칠기 Ra 1.6에 비해 Ra 0.4 ~ 0.8 마이크로미터의 표면 거칠기를 달성하여 더 조용하게 작동합니다.
• 균형 잡힌 기어 기하학:정밀 제조를 통해 기어의 동적인 균형을 보장하고 고속에서 진동을 유발할 수 있는 잔여 불균형을 제거합니다. 이는 3,000rpm 이상의 애플리케이션에 특히 중요합니다.

미국 제지 공장의 실제 사례 연구에서는 기어 정밀도가 진동에 미치는 영향을 보여줍니다. 공장의 메인 구동 기어박스에서 높은 진동 수준이 발생하여 조기 베어링 고장과 예상치 못한 가동 중단이 발생했습니다. 원래 기어는 AGMA 클래스 10 품질이었으며 톱니 측면에 눈에 띄는 거칠기가 있었습니다. 기어를 표면 마감 Ra 0.5로 AGMA 클래스 12로 연삭된 정밀 기어로 교체한 후 진동 수준이 12mm/s RMS에서 4.5mm/s RMS로 떨어졌습니다. 진동 감소로 인해 베어링 수명이 6개월에서 2년 이상으로 연장되었으며, 공장에서는 유지 관리 비용과 생산 손실을 연간 45,000달러 절감했다고 보고했습니다. 이 사례는 정밀 기어에 대한 투자가 단순한 품질 개선이 아니라는 점을 보여줍니다. 이는 실질적인 수익을 제공하는 재정적 결정입니다.

Raydafon의 공장에서는 Reishauer와 Kapp의 고급 CNC 기어 연삭기를 사용하여 이러한 정밀도 수준을 달성합니다. 우리는 연속 생성 연삭과 프로파일 연삭을 결합하여 모든 중요한 치수를 확인하는 측정 주기를 통해 필요한 치형을 달성합니다. 결과 기어는 일반적으로 10각초 미만의 전송 오류를 가지며 이는 매우 부드럽습니다. 진동과 소음을 줄임으로써 당사의 Precision Gear는 장비 성능, 운전자 편의성 및 전체 구동렬의 수명을 직접적으로 향상시킵니다.

표면 마감과 치형이 하중 전달 능력에 어떤 영향을 미치나요?

하중 전달 능력은 표면 피로(피팅) 또는 굽힘 피로(톱니 파손) 없이 토크를 전달하는 기어의 능력입니다. 기어 정밀도는 톱니 측면의 표면 마감과 톱니 프로파일의 정확성이라는 두 가지 주요 요소를 통해 하중 전달 능력에 영향을 미칩니다. 표면 마감이 매끄러우면 하중이 더 넓은 유효 영역에 분산되므로 톱니 사이의 접촉 응력이 줄어듭니다. 마찬가지로, 보다 정확한 톱니 프로파일은 부하가 톱니 폭 전체에 고르게 공유되어 국부적인 과부하를 방지합니다. 우리 공장에서는 표면 마감 및 프로파일 정확도가 기어 수명에 미치는 영향에 대해 광범위한 테스트를 수행했으며 정밀도 수준을 AGMA 클래스 10에서 클래스 12로 높이면 기어의 하중 전달 능력이 20~30% 증가하여 기어 크기를 늘리지 않고도 더 높은 토크 전달이 가능하다는 사실을 발견했습니다.

고정밀 기어의 하중 전달 이점:

• 접촉 응력 감소(헤르츠 응력):매끄러운 표면 마감과 정확한 프로파일은 높은 접촉 응력이 발생하는 톱니 표면의 미세한 봉우리와 골을 줄여줍니다. 표면 거칠기가 Ra 0.4인 당사의 정밀 기어는 Ra 1.6 마감 처리된 기어에 비해 공식이 발생하기 전 최대 20% 더 높은 접촉 응력을 견딜 수 있습니다.
• 향상된 윤활막 유지력:미세한 표면 마감으로 인해 윤활제는 더욱 일관되고 두꺼운 탄성유체역학(EHD) 필름을 형성하여 금속 간 접촉을 방지하고 마모를 줄입니다. 우리의 테스트에 따르면 정밀 기어는 동일한 하중 조건에서 표준 기어보다 25% 더 큰 EHD 필름 두께를 유지합니다.
• 균일한 하중 분포:정확한 톱니 프로파일은 하중이 톱니의 나선형을 따라 고르게 분산되도록 보장하여 모서리 하중이나 톱니 뿌리에 집중된 응력을 방지합니다. 이는 톱니 파손 위험을 줄이고 기어의 피로 수명을 연장시킵니다.
• 슬라이딩 속도 변화 감소:정밀 기어는 치면 전체에서 더욱 일정한 슬라이딩 속도를 유지하여 마찰과 마모의 변화를 최소화합니다. 이는 고속 및 고하중에서 작동하는 기어에 특히 중요합니다.

주요 풍력 터빈 제조업체와 협력하여 당사 공장에서 실시한 연구에서는 표면 마감이 기어 수명에 미치는 영향을 정량화했습니다. 동일한 형상과 재료를 가진 두 세트의 기어가 동일한 하중 및 속도 조건에서 테스트되었습니다. 한 세트의 표면 마감은 Ra 1.6(절단)이었고, 다른 세트는 Ra 0.4(연마) 마감이었습니다. 당사의 정밀기어 규격을 대표하는 접지기어는 기존기어 대비 2.5배 긴 피팅수명을 실현하였습니다. 테스트는 10,000시간 후에 종료되었으며, 이 시점에서 접지 기어에는 구멍이 난 흔적이 보이지 않았고, 절단된 상태의 기어에는 심각한 표면 손상이 발생했습니다. 이 테스트를 통해 표면 마감 및 프로파일 정확도에 대한 투자가 장비 수명 연장 및 유지 관리 감소로 직접적으로 연결된다는 사실이 확인되었습니다.

~에Raydafon Technology Group Co., Limited, 우리는 Klingelnberg 및 Zeiss의 CNC 기어 측정 센터를 포함한 고급 기어 측정 장비를 활용하여 우리가 제조하는 모든 정밀 기어의 치형 및 표면 마감을 검증합니다. 우리는 요구되는 AGMA 또는 ISO 품질 등급을 준수하는지 확인하기 위해 프로파일 편차(fHα), 나선 편차(fHβ) 및 피치 편차(fp)를 측정합니다. 표면 거칠기는 각 기어 톱니의 프로파일로미터를 사용하여 측정됩니다. 이 포괄적인 측정 프로세스를 통해 우리 기어는 최고 수준의 정밀도를 충족하고 고객에게 가장 까다로운 응용 분야에 필요한 하중 전달 용량과 신뢰성을 제공합니다.

당사 정밀 기어 제품의 주요 기술 사양은 무엇입니까?

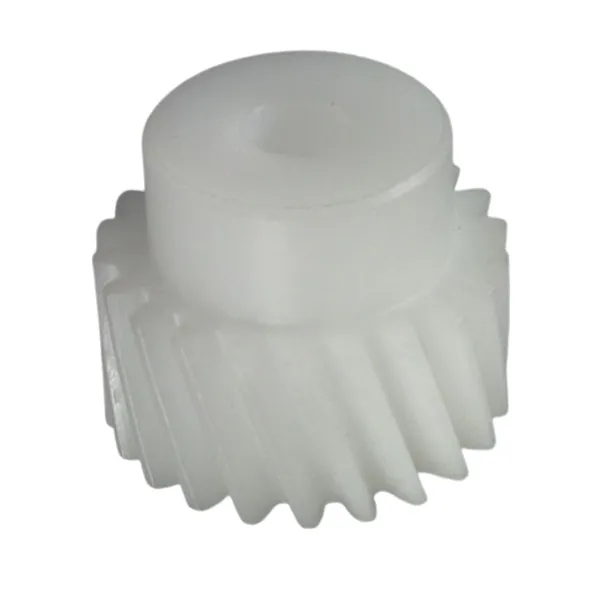

Raydafon Technology Group Co., Limited는 다양한 산업 응용 분야에 사용되는 스퍼 기어, 헬리컬 기어, 베벨 기어 및 내부 기어를 포함한 광범위한 정밀 기어 제품을 제조합니다. 당사의 제품 라인에는 AGMA 클래스 10에서 클래스 14(또는 이에 상응하는 ISO 8에서 ISO 4)까지의 기어가 포함되어 있으며 모듈 범위는 0.5에서 40이고 직경은 최대 2,000mm입니다. 아래 표에는 항공우주, 자동차, 석유 및 가스, 중장비 응용 분야에 사용되는 가장 널리 사용되는 정밀 기어 제품의 주요 기술 사양이 요약되어 있습니다. 우리 공장에서는 비표준 모듈, 특수 재료 및 맞춤형 열처리를 포함한 특정 프로젝트 요구 사항을 충족하는 맞춤형 기어를 생산할 수도 있습니다.

표준 정밀 등급 외에도 당사 공장에서는 기어 성능을 더욱 향상시키기 위한 여러 가지 옵션 기능을 제공합니다. 여기에는 하중 분산을 최적화하기 위한 특수 톱니 수정(팁 릴리프, 루트 릴리프, 크라우닝), 표면 경도를 향상시키기 위한 열처리 공정(침탄, 질화, 유도 경화), 마찰과 마모를 줄이기 위한 특수 코팅(DLC, 인산염)이 포함됩니다. 또한 고급 FEA 소프트웨어를 사용한 기어 설계 및 분석을 포함한 맞춤형 엔지니어링 지원을 제공하여 고객이 해당 응용 분야에 가장 적합한 기어를 선택할 수 있도록 돕습니다.

당사의 품질 관리 프로세스에는 CNC 기어 측정 센터의 모든 중요한 치수에 대한 100% 검사가 포함됩니다. 각 기어의 프로파일, 리드, 피치 및 런아웃이 측정되며 모든 배송에는 자세한 검사 보고서가 제공됩니다. 또한 직경 200mm가 넘는 기어에 대해 자분탐상검사(MPI)를 실시하여 표면 아래 균열이나 이물질을 감지합니다. Raydafon의 당사 공장은 표준 기어 크기의 포괄적인 재고를 유지하고 맞춤 주문에 대한 신속한 처리를 제공할 수 있습니다. 또한 피니언, 샤프트, 기어박스 등 다양한 관련 제품을 제공하여 고객의 정밀 기어링 요구 사항에 맞는 원스톱 솔루션을 제공합니다.

정밀 기어는 어떻게 유지 관리를 줄이고 장비 수명을 연장할 수 있습니까?

장비 신뢰성은 궁극적으로 가동 시간과 총 소유 비용으로 측정됩니다. 정밀 기어는 마모를 줄이고, 치명적인 고장의 위험을 최소화하며, 장기간에 걸쳐 일관된 성능을 유지함으로써 두 가지 모두에 기여합니다. 고정밀 기어는 전달 오류가 적고 하중 분산이 우수하기 때문에 발열이 적고 톱니 마모도 적습니다. 이는 유지보수 검사와 재구축 사이에 더 긴 간격으로 작동할 수 있음을 의미합니다. 또한 정밀 기어의 일관된 성능을 통해 시스템의 악화를 더 쉽게 감지할 수 있으므로 사후 수리가 아닌 상태 기반 유지 관리가 가능합니다. 우리 공장에서는 산업용 기어박스에 정밀 기어를 사용하면 예정된 정밀 검사 간격을 최대 50%까지 연장하여 유지 관리 인력과 가동 중지 시간을 직접적으로 줄일 수 있다는 사실을 문서화했습니다.

정밀 기어의 유지 관리 및 신뢰성 이점:

• 낮은 마모율:매끄러운 표면 마감과 정밀 기어의 정확한 톱니 형상은 마찰 계수를 줄여 시간이 지남에 따라 마모가 줄어듭니다. 이는 기어의 수명을 연장하고 치수 정확도를 유지하여 임박한 고장을 알리는 진동과 소음을 방지합니다.
• 치아 파손 위험 감소:정밀 기어는 하중을 고르게 분산시켜 톱니 균열을 유발할 수 있는 응력 집중을 방지합니다. 이로 인해 충격 부하와 일시적인 과부하에 더 잘 견딜 수 있어 갑작스러운 고장의 위험이 줄어듭니다.
• 더욱 쉬워진 상태 모니터링:정밀 기어의 안정적이고 예측 가능한 성능 덕분에 진동 분석, 오일 분석 및 열화상 측정을 사용하여 상태를 더 쉽게 모니터링할 수 있습니다. 기준선에서 벗어나면 새로운 문제에 대한 조기 경고가 되어 적시에 개입할 수 있습니다.
• 오일 교환 간격 연장:정밀 기어는 마찰과 마모 잔해가 적기 때문에 윤활유는 더 오랫동안 깨끗한 상태를 유지합니다. 이를 통해 오일 교환 간격이 연장되고 유지 관리 비용과 환경 폐기물이 줄어듭니다.

중동의 한 정유소 사례 연구에서는 정밀 기어의 유지 관리 이점을 보여줍니다. 정유소에는 3,600rpm으로 작동하고 부식성 유체를 처리하는 일련의 기어 펌프가 있었습니다. 원래 기어인 AGMA 클래스 10은 마모와 구멍으로 인해 12개월마다 전체 점검이 필요했습니다. 기어를 클래스 12로 연마하고 표면 마감 Ra 0.6인 당사 정밀 기어로 교체한 후 오버홀 간격이 24개월로 연장되었습니다. 정유소는 또한 정밀 기어가 연장된 간격 동안 성능 일관성을 유지하여 예기치 않은 가동 중단 위험을 줄였다고 보고했습니다. 유지보수 관리자는 정밀 기어로의 전환으로 인해 정유소의 유지보수 노동력이 연간 USD 120,000 이상 절약되고 생산 손실이 발생했다고 추산했습니다.

우리 공장에서는 진동 데이터와 오일 샘플을 분석하여 기어의 남은 수명을 예측하는 포괄적인 기어 상태 모니터링 서비스를 제공합니다. 이 서비스는 고객이 유지 관리 활동을 사전에 계획하여 계획되지 않은 가동 중지 시간을 방지하는 데 도움이 됩니다. 또한 마모된 기어에 대한 기어 재연삭 서비스를 제공하여 치형과 표면 마감을 원래 정밀도 수준으로 복원하여 기어 교체에 대한 비용 효율적인 대안을 제공합니다. 정밀 제조, 사전 예방적 모니터링 및 복원 서비스의 결합으로 당사의 정밀 기어 제품은 장비 신뢰성을 향상하고 유지 관리 비용을 절감하기 위한 포괄적인 솔루션이 되었습니다.

자주 묻는 질문(FAQ)

질문 1: AGMA와 ISO 기어 정밀 등급의 차이점은 무엇입니까?

답변: AGMA(미국 기어 제조 협회)와 ISO(국제 표준화 기구)는 모두 기어 정밀 등급을 정의하지만 서로 다른 수치 척도와 측정 방법을 사용합니다. AGMA 등급은 일반적으로 클래스 3(최저 정밀도)부터 클래스 15(최고 정밀도)까지입니다. ISO 등급의 범위는 ISO 1(최저)부터 ISO 12(최고)까지입니다. 실용적인 목적으로 AGMA 클래스 10은 대략 ISO 8, AGMA 클래스 12는 ISO 6, AGMA 클래스 14는 ISO 4에 해당합니다. 두 시스템 모두 치형, 리드, 피치 및 런아웃에 대한 공차를 지정합니다. Raydafon Technology Group Co., Limited의 당사 공장에서는 AGMA 또는 ISO 표준에 따라 기어를 제조할 수 있으며 귀하의 편의를 위해 상호 참조 테이블을 제공할 수 있습니다.

질문 2: 고정밀 기어로 업그레이드하면 얼마나 효율성 향상을 기대할 수 있나요?

답변: 효율성 향상은 부하, 속도 및 관련된 특정 정밀 등급에 따라 달라집니다. 적당한 속도와 부하에서 작동하는 일반적인 산업용 기어박스의 경우 AGMA 클래스 10에서 클래스 12로 업그레이드하면 기계적 효율성이 2~3% 향상될 수 있습니다. 이는 사소해 보일 수 있지만 1,000kW 기어박스의 경우 전력 손실이 20~30kW 감소하며, 이는 1년 동안 상당한 에너지 절약을 의미할 수 있습니다. 더 빠른 속도에서는 정밀 기어가 휘젓는 손실과 바람을 줄이므로 효율성이 훨씬 더 커질 수 있습니다. 우리는 특정 운영 매개변수를 기반으로 각 고객에 대한 자세한 효율성 계산을 제공합니다.

질문 3: 정밀 기어는 더 비싸고 투자할 가치가 있나요?

대답: 그렇습니다. 정밀 기어는 추가 제조 공정(연삭, 호닝, 수퍼피니싱)과 더욱 엄격한 품질 관리로 인해 표준 기어보다 가격이 더 비쌉니다. 비용 프리미엄은 정밀도 수준에 따라 30~100% 범위일 수 있습니다. 그러나 투자는 거의 항상 서비스 수명 연장, 가동 중지 시간 감소 및 에너지 절약으로 정당화됩니다. 우리 공장에서는 초기 비용과 장기적인 이점을 비교하여 각 프로젝트에 대한 총 소유 비용 분석을 제공합니다. 대부분의 경우 정밀 기어로 업그레이드하기 위한 투자 회수 기간은 2년 미만이며, 그 이후에는 절감 효과가 직접적으로 실현됩니다.

질문 4: 정밀 기어는 마모되면 수리하거나 재조정할 수 있나요?

답변: 예, 많은 정밀 기어를 수리하여 서비스 수명을 연장할 수 있습니다. 이 공정에는 일반적으로 치아 측면을 재연삭하여 프로파일과 표면 마감을 복원한 다음 열처리를 수행하여 잔류 응력을 완화하는 작업이 포함됩니다. 그런 다음 기어를 다시 측정하여 필요한 정밀도 수준을 충족하는지 확인합니다. 우리 공장에서는 새 기어 구입 비용의 일부만으로 마모된 기어를 원래 성능에 가깝게 복원할 수 있는 포괄적인 수리 서비스를 제공합니다. 또한 재조정이 가능한 경우와 교체가 더 나은 선택인 경우에 대한 조언도 제공합니다.

질문 5: 정밀 기어에는 어떤 재료가 사용되며, 성능에 어떤 영향을 미치나요?

대답: 정밀 기어는 일반적으로 17CrNiMo6, 20MnCr5 또는 18Cr2Ni4W와 같은 합금강으로 만들어집니다. 이 합금강은 강하고 연성 코어를 유지하면서 58-62HRC의 표면 경도를 달성하기 위해 침탄 및 경화됩니다. 재료 선택은 기어의 하중 전달 능력, 충격 저항 및 피로 수명에 영향을 미칩니다. 내부식성 적용을 위해 당사는 스테인리스강 또는 특수 합금으로 제작된 기어를 제공합니다. 우리 공장에서는 또한 왜곡을 최소화하면서 높은 경도를 제공하는 질화 표면의 기어도 제공합니다. 우리는 고객과 협력하여 하중, 속도 및 환경 조건을 기반으로 특정 용도에 맞는 최적의 재료와 열처리를 선택합니다.

결론: 정밀 기어는 성능과 신뢰성에 대한 투자입니다

기어의 정밀도는 진동 및 소음 수준부터 부하 용량, 효율성 및 유지 관리 요구 사항에 이르기까지 장비 성능 및 신뢰성의 모든 측면에 직접적인 영향을 미칩니다. 정밀도가 높은 기어는 전송 오류를 줄이고 부하를 고르게 분산하며 장기간에 걸쳐 치수 정확도를 유지하므로 작동이 원활해지고 구성품 수명이 길어지며 총 소유 비용이 낮아집니다. Raydafon Technology Group Co.,Limited의 저희 공장은 정밀 기어 제조 기술을 습득하여 표준 상용 등급부터 가장 까다로운 응용 분야를 위한 초정밀 기어까지 광범위한 제품을 제공합니다. 품질, 혁신 및 고객 지원에 대한 우리의 약속은 우리의 기어가 고객이 기대하는 성능과 신뢰성을 제공하도록 보장합니다.

정밀 기어로 장비를 업그레이드할 준비가 되셨나요?오늘 Raydafon Technology Group Co.,Limited에 문의하세요.포괄적인 장비 상담을 원하시면 당사의 엔지니어 팀은 귀하의 응용 분야를 분석하고 최적의 기어 정밀 등급, 재료 및 열처리를 권장하여 장비의 성능과 신뢰성을 극대화합니다. 우리는 무료 기어 설계 지원, 경쟁력 있는 가격 및 빠른 배송을 제공합니다.지금 Raydafon Technology Group Co.,Limited에 무료 정밀 기어 상담을 요청하고 진정한 정밀도가 만들어내는 차이를 경험해 보세요.
