Raydafon은 중국 닝보에 있는 자체 공장에서 미니 굴삭기용 유압 붐 실린더를 제조합니다. 표준 보어 직경은 50mm~125mm이고 로드 직경은 25mm~75mm, 스트로크는 최대 1000mm, 최대 추력은 29.4MPa에서 361kN, 작동 온도 범위는 −20°C~+70°C입니다. 배럴은 고강도 합금강으로 단조되었으며 보어는 정밀하게 연마되어 내부 마찰을 줄이고 정확한 저속 붐 제어를 제공합니다. 내마모성 수입고무와 외부 와이퍼가 내장된 이중 실링 구조가 내장되어 실링 립을 먼지와 습기로부터 보호하여 사용 수명을 40% 이상 연장합니다. 로드와 배럴 외부는 비, 진흙, 세척에 대비하여 부식 방지 처리되어 있습니다. 보어, 로드, 스트로크, 마운팅 센터 및 포트 위치는 1~8톤급 기계의 OEM 장착 또는 교체를 위해 도면에 따라 생성됩니다. 24시간 이내에 굴삭기 모델이나 원본 도면을 보내 견적을 받으세요.
붐실린더는 미니굴삭기의 붐을 상승 및 하강시키는 램으로, 기계 전체에서 가장 많은 하중을 받는 실린더이다. Raydafon은 고강도 합금강으로 배럴을 단조하고, 내부 마찰을 줄이기 위해 보어를 연마하고, 먼지가 많은 현장 조건을 위해 이중 씰 배열로 밀봉합니다. OEM 부속품으로 제공되거나 원본 도면에 맞게 제작된 교체 실린더로 제공됩니다.

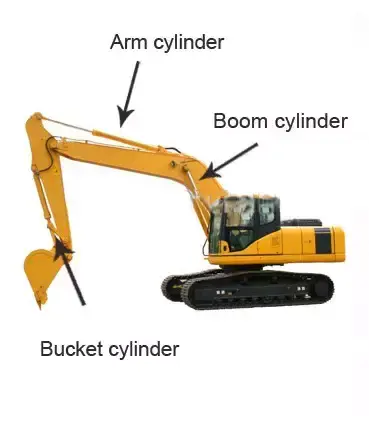

붐 실린더는 기계 프레임과 붐 사이에 위치하며 굴삭기 상부 구조 전체를 들어 올리는 부품입니다. 미니 굴삭기에서 붐 램은 대형 굴삭기보다 짧은 스트로크로 작동하지만 높은 듀티 사이클로 도시, 조경 및 농장 작업에서 하루에 수천 사이클을 수행하는 경우가 많습니다. 짧은 스트로크, 높은 사이클 수, 먼지가 많은 환경 등의 조합은 원시 힘만이 아니라 사양이 대답해야 하는 것입니다.

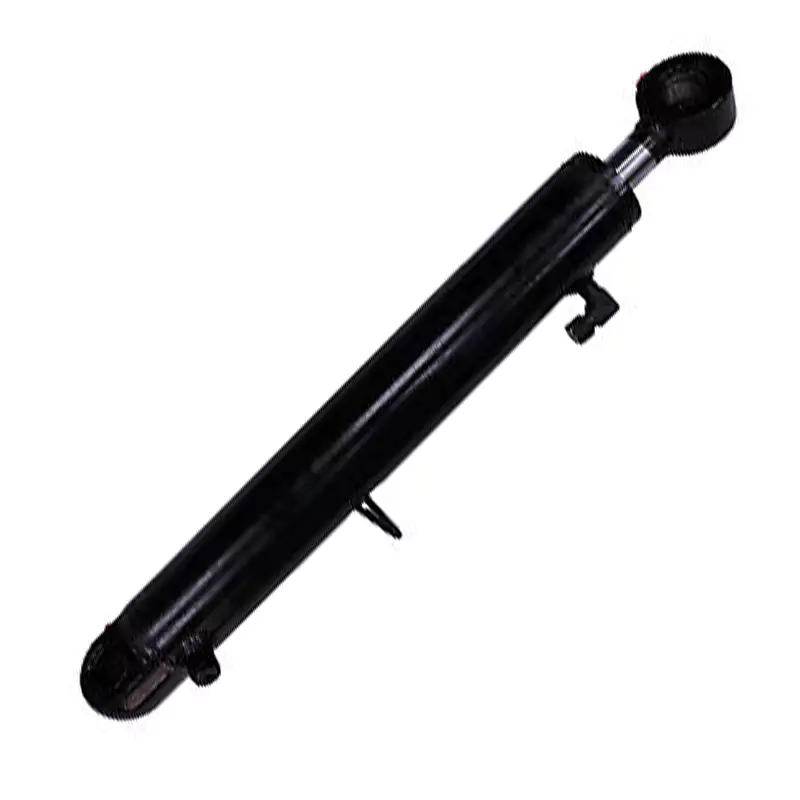

Raydafon은 기계 제작업체와 애프터마켓을 위해 중국 닝보에 있는 자체 공장에서 이 실린더를 생산합니다. 표준 보어 직경은 50mm~125mm, 로드 직경은 25mm~75mm, 스트로크는 최대 1000mm, 최대 추력은 361kN이며 작동 온도 범위는 −20°C~+70°C입니다. 동일한 공장의 관련 실린더에는 더 넓은 실린더가 포함됩니다.굴착기 액압 실린더범위,소형 굴착기용 유압 버킷 실린더동일한 시스템에서 작동하며유압 실린더기타 이동식 기계를 다루는 카탈로그입니다.
02 / 사양
기술 사양
제품명미니 굴착기용 유압 붐 실린더
보어 직경50mm – 125mm
로드 직경25mm – 75mm
뇌졸중≤ 1000mm
최대 추력361kN
최대 압력29.4MPa
작동 온도−20°C ~ +70°C
배럴 소재고강도 합금강 단조, 정밀 지반 보어
씰링내마모성 수입고무를 사용한 이중실링구조
표면 처리부식 방지 처리된 로드 및 배럴 외부
설치기계 도면 - 핀, 클레비스 또는 플랜지 배열
맞춤화보어, 로드, 스트로크, 마운팅 센터, 포트 위치, 페인트 색상
미니 굴삭기 붐 실린더의 표준 사양 시트입니다.
매개변수
값
보어 직경
50mm – 125mm
로드 직경
25mm – 75mm
뇌졸중
≤ 1000mm
최대 추력
361kN
압력
29.4MPa
작동 온도
−20°C ~ +70°C
추력과 보어의 관계:361kN 최대 추력은 29.4MPa 범위에서 가장 큰 보어에 적용됩니다. 보어가 작을수록 동일한 압력에서 비례적으로 더 적은 힘을 생성합니다. 29.4MPa에서 50mm 보어는 대략 57.7kN, 63mm 보어는 약 91.6kN, 80mm 보어는 약 147.8kN을 제공합니다. 기계에 필요한 추력이 보어를 결정하는 것이지 그 반대가 아니기 때문에 항상 시스템 압력과 함께 보어를 지정하십시오.
03 / 제품상세정보
제품 세부정보
당사가 생산하는 미니 굴삭기용 붐 실린더의 사진 및 참고도입니다.

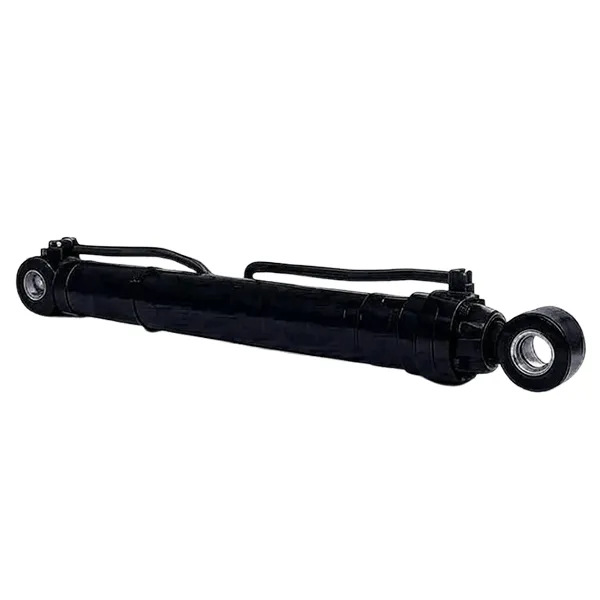

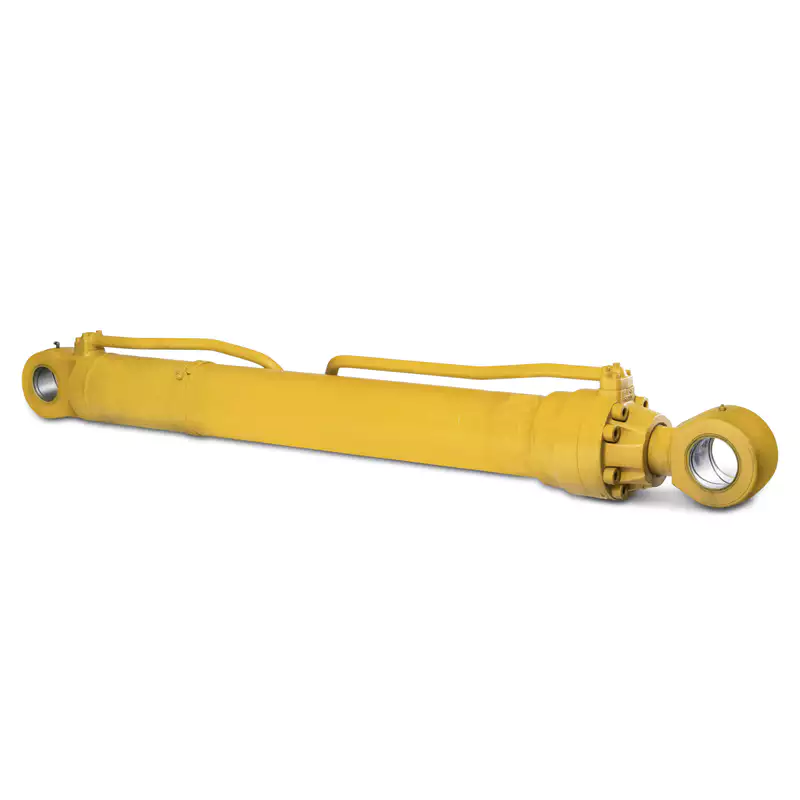

미니 굴삭기용 유압 붐 실린더 - 배럴, 로드 및 장착 끝단.정밀한 그라운드 보어가 있는 단조 합금강 배럴.치수 및 장착 참조 - 주문하기 전에 기계에 대해 확인하십시오.로드 표면 및 이중 씰링 배열.
04 / 건설
제품특징 및 구성
단조 배럴 및 그라운드 보어
배럴은 튜브 스톡으로 기계 가공하는 대신 고강도 합금 소재로 단조되어 더욱 균일한 입자 구조를 제공하고 나사산 및 용접 끝부분에 더 나은 피로 저항성을 제공합니다. 그런 다음 보어를 정밀하게 연마하여 피스톤 씰이 일관된 표면 마감을 유지하도록 합니다. 이 마감은 내부 마찰 계수를 낮게 유지하는 이유입니다(비교 테스트에서 연삭되지 않은 보어보다 약 30% 낮음). 이것이 바로 기계가 센티미터가 중요한 좁은 공간에서 작업할 때 붐을 정확하게 인치할 수 있는 이유입니다.
먼지가 많은 현장을 위한 이중 밀봉
각 실린더는 내마모성 수입 고무를 내장한 이중 밀봉 구조를 사용합니다. 내부 씰은 유압을 유지하는 반면 외부 와이퍼는 씰링 립에서 먼지와 습기를 방지합니다. 이는 현장 작업에서 중요한 배열입니다. 오염된 상태로 작동하도록 허용된 단일 씰은 느린 흐름을 만들어 결국 누출이 됩니다. 사용 시 이 구조는 단일 씰 배열에 비해 실린더 수명을 40% 이상 연장하고 유지 관리를 위해 기계가 작동을 중단해야 하는 빈도를 줄여줍니다.
기계의 기하학적 구조에 맞춰 제작됨
보어, 로드, 스트로크, 장착 센터 및 포트 위치가 도면에 따라 생성됩니다. 교체 실린더의 경우 이것이 중요한 부분입니다. 장착 중심과 핀 직경이 기계의 붐 및 프레임과 정확히 일치해야 하므로 원본 도면, 기계 모델 또는 고장난 실린더의 측정된 치수를 보내주시면 견적을 내기 전에 인터페이스를 일치시켜 드리겠습니다. 도시, 조경 및 농업 업무에 맞게 다양한 스트로크 및 압력 구성을 사용할 수 있습니다.
05 / 호환성
기계 호환성
이 붐 실린더는 50~125mm 범위의 보어 직경이 표준인 약 1~8톤 등급의 미니 굴삭기에 공급됩니다. 이는 원래 장비로 장착되거나 다음 브랜드의 기계에 교체용으로 장착됩니다.
쿠보타
얀마
타케우치
살쾡이
무한 궤도
고마츠
히타치
볼보
JCB
두산
삼이
XCMG
참고:브랜드 이름은 이 실린더가 일반적으로 장착되는 기계 등급을 나타내기 위해서만 나열됩니다. Raydafon은 독립 제조업체이며 이러한 브랜드와 제휴, 승인 또는 원래 장비 공급업체가 아닙니다. 주문하기 전에 항상 특정 모델의 장착 도면을 확인하십시오.
귀하의 기계에 어떤 보어와 스트로크가 필요한지 잘 모르시나요? 굴삭기 모델, 기존 실린더의 보어 및 로드 직경, 핀 간 길이 및 시스템 압력을 보내주시면 구성을 확인해드립니다.
06 / 애플리케이션
응용
미니 굴삭기는 대형 기계에 적합하지 않기 때문에 구입하며, 이것이 바로 붐 실린더의 제어가 가장 중요한 부분입니다.
지방도로 유지관리
붐을 회전시키는 대신 위치에 조금씩 맞춰야 하는 좁은 거리의 파이프라인 부설 및 맨홀 덮개 수리. 정확한 저속 제어는 매설된 서비스나 마감된 표면에 부딪힐 위험을 줄여줍니다.
과수원 간척 및 식재
오래된 나무 그루터기를 치우고 새 부지를 준비하며, 서있는 나무 주위에서 붐을 올리고 내립니다. 제어된 움직임은 제자리에 남아 있어야 하는 과일나무의 손상을 방지합니다.
건축 및 철거 작업
낮은 벽을 허물고 가벼운 건축 자재를 들어 올리면 부하 변화에 따라 안정적인 전력 출력이 유지되어 작업자가 예측 가능한 작업을 유지하고 근처에서 작업하는 모든 사람이 안전하게 작업할 수 있습니다.
농지 수자원 보호
제어된 깊이와 너비로 배수로를 절단합니다. 이는 버킷이 저항을 받을 때 표류하는 대신 붐 실린더가 하중을 받은 상태에서 위치를 유지하는 경우에만 반복 가능합니다.
조경 및 정원 건설
정밀한 붐 제어 기능을 갖춘 소형 기계를 사용하여 한정된 주거 지역에서 정지 작업, 도랑 파기 및 토양 이동 작업을 수행하면 마감이 더 깨끗해지고 수동 정리 작업이 줄어듭니다.
교체 및 수리
핀과 포트가 정렬되도록 원래 도면이나 측정된 샘플에 대해 생산된 기존 기계의 자국이 나거나 구부러지거나 누출되는 붐 실린더를 직접 교체합니다.
07 / 왜 RAYDAFON인가?
제품 장점
공장 직접 공급실린더는 Raydafon의 자체 공장에서 단조, 기계 가공, 조립 및 테스트되므로 고객과 생산 사이에 거래 마진이 없으며 기계 수명 동안 도면과 예비 씰을 사용할 수 있습니다.
내부 마찰 감소정밀한 그라운드 보어와 일치하는 피스톤 씰 간극은 내부 마찰을 줄여 저속 제어가 더 부드러워지고 장시간 교대 근무 중에 유압 오일에서 발생하는 열이 줄어듭니다.
현장 조건에 맞게 제작된 씰링깨끗한 작업장보다는 먼지와 습기에 대비한 외부 와이퍼를 이용한 이중 실링으로 서비스 수명을 40% 이상 연장하고 예상치 못한 다운타임을 줄여줍니다.
스트로크 및 압력 범위단종된 모델의 실린더를 교체할 때 중요한 카탈로그 크기를 강요하는 대신 보어, 로드, 스트로크 및 압력 구성을 기계에 일치시킬 수 있습니다.
부식 방지 표면 처리로드와 배럴 외부는 부식 방지 처리되어 있어 실린더는 씰을 파괴하는 표면 구멍 없이 비, 진흙, 세척을 견뎌냅니다.
도면 기반 교체원본 도면, 기계 모델 또는 측정된 치수를 보내면 교체품이 해당 인터페이스에 생성되므로 현장에서 수정하지 않고도 핀, 포트 및 장착 센터를 맞출 수 있습니다.
추력, 씰 수명 및 서비스 간격은 모두 선택한 보어, 시스템 압력, 듀티 사이클 및 장비의 유압 오일이 얼마나 잘 필터링되는지에 따라 달라집니다. 굴삭기 모델과 작동 압력을 알려주면 실린더가 실제로 전달하는 하중에 대한 보어와 스트로크를 확인합니다.
08 / 구매자 FAQ
구매자 FAQ
이 미니 굴삭기 붐 실린더는 어떤 보어, 스트로크 및 압력을 포괄합니까?보어 직경은 50mm ~ 125mm, 로드 직경은 25mm ~ 75mm, 스트로크는 최대 1000mm, 최대 압력은 29.4MPa입니다. 최대 추력은 가장 큰 보어에서 361kN입니다. 작은 보어는 동일한 압력에서 비례적으로 더 적은 힘을 생성하므로 기계에 필요한 추력에 따라 보어를 선택해야 합니다.
내 특정 굴삭기 모델을 교체할 수 있나요?예. 기계 모델, 원본 도면 또는 측정된 보어, 로드 직경, 스트로크, 핀 간 길이 및 고장난 실린더의 장착 세부 정보를 보내십시오. 우리는 인터페이스를 확인하고 일치하는 실린더를 생산하므로 일반적인 크기를 사용할 때 발생하는 피팅 문제를 피할 수 있습니다.
최대 추력과 압력의 차이점은 무엇입니까?압력은 실린더의 정격 유압으로, 이 경우 29.4 MPa입니다. 추력은 압력이 피스톤 영역에 생성되는 힘이므로 보어 직경에 따라 변합니다. 즉, 125mm 보어에서는 361kN이지만 동일한 압력에서 50mm 보어에서는 약 57.7kN에 불과합니다.
실린더는 어떤 온도 범위에서 작동할 수 있습니까?표준 작동 범위는 −20 °C ~ +70 °C입니다. 해당 범위 밖에서 작동하는 기계나 더 뜨겁게 작동하는 작동유를 사용하는 경우 연속 오일 온도를 알려주시면 이에 적합한 씰 재질과 사양을 확인해 드리겠습니다.
실린더는 먼지와 물로부터 어떻게 보호됩니까?내마모성 수입고무와 외부 와이퍼를 사용한 이중 실링 구조를 사용하여 실링 립을 먼지와 습기로부터 보호합니다. 이러한 배치는 깨끗한 환경이 아닌 현장 조건에 맞춰 지정되었으며 이로 인해 서비스 수명이 40% 이상 연장되었습니다.
어떤 정보를 인용해야 하며, 예비 씰을 제공할 수 있습니까?기계 모델, 보어 및 로드 직경, 스트로크, 작동 압력, 장착 유형 및 수량 등 이러한 정보를 더 많이 보내주실수록 설계가 더 빨리 확인됩니다. 씰 키트와 교체 구성품은 별도로 제공되므로 전체 실린더를 교체하지 않고도 씰 고장 후 기계를 다시 서비스할 수 있습니다. 견적은 일반적으로 24시간 이내입니다.
