케이스 IH 원형 베일러용 PTO 샤프트
  • 케이스 IH 원형 베일러용 PTO 샤프트케이스 IH 원형 베일러용 PTO 샤프트
  • 케이스 IH 원형 베일러용 PTO 샤프트케이스 IH 원형 베일러용 PTO 샤프트

케이스 IH 원형 베일러용 PTO 샤프트

Case IH 원형 베일러용 PTO 샤프트 — RB444, RB454, RB455A, RB464, RB554 및 RB564와 RB454 사일리지 및 RB454 로터 커터 변형을 포함합니다. 마찰 클러치가 있는 CAT4 및 CAT5 등속 드라이브라인; 트랙터에 따라 입력 스플라인 1.375-6 또는 1.375-21; 전력 요구 사항은 40~100hp(30~75kW)입니다. 클러치 토크 기준은 1,000N·m(CAT3/S4) ~ 1,800N·m(CAT4/S6)입니다. 베일러 모델과 트랙터 PTO 스플라인을 보내주십시오. 드라이브라인 카테고리, 클러치 토크 및 샤프트 길이를 확인하고 24시간 이내에 공장 견적을 보내드립니다.

OEM 교체 · 케이스 IH RB 시리즈

케이스 IH 원형 베일러용 PTO 샤프트 — CAT4 및 CAT5 등속 드라이브라인, 1.375-6 / 1.375-21 스플라인

원형 베일러 PTO 샤프트는 두 가지 방법 중 하나로 고장납니다. 유니버셜 조인트가 회전 각도를 감당할 수 없습니다. 그렇지 않으면 클러치가 올바른 토크로 미끄러지지 않고 대신 기어박스가 충격을 받습니다. 이 페이지 Case IH RB444, RB454, RB455A, RB464, RB554의 샤프트 크기, 필요한 동력 및 클러치 부품 번호를 나열합니다. 및 RB564 베일러가 있으므로 실제로 사용하는 베일러 모델에 교체 샤프트를 맞출 수 있습니다.

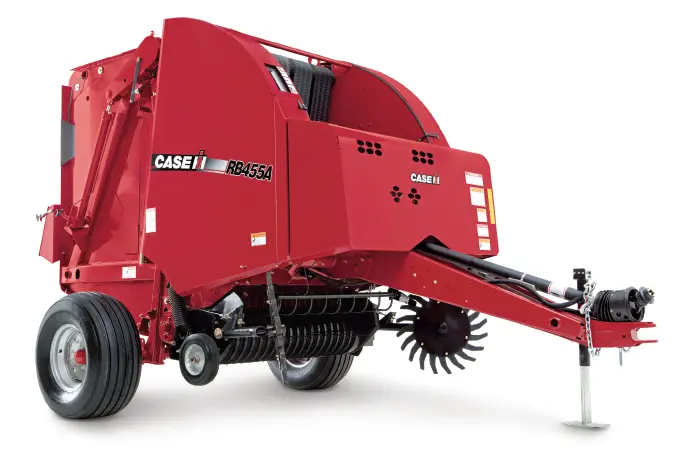

해당 베일러 모델

6가지 기본 모델 RB444, RB454, RB455A, RB464, RB554, RB564 - RB454 사일리지 및 RB454 로터 커터 변형도 포함됩니다.

드라이브라인 크기

CAT4 / CAT5 마찰 클러치가 장착된 등속 드라이브라인. 트랙터에 따라 스플라인 1.375-6 또는 1.375-21을 입력합니다.

전력 요구 사항

40~100마력 RB444의 30kW부터 RB454 로터 커터의 75kW까지. 아래 표에 전체 내용이 나와 있습니다.

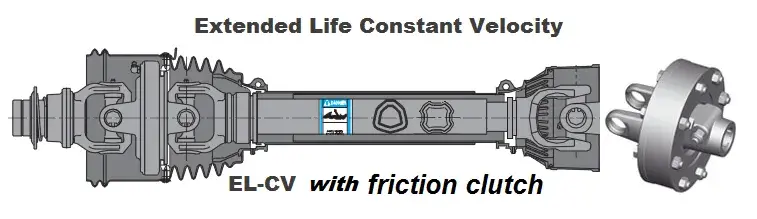

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
PTO 샤프트 어셈블리 - 등속 조인트, 마찰 클러치 및 1.375-6 입력 요크.

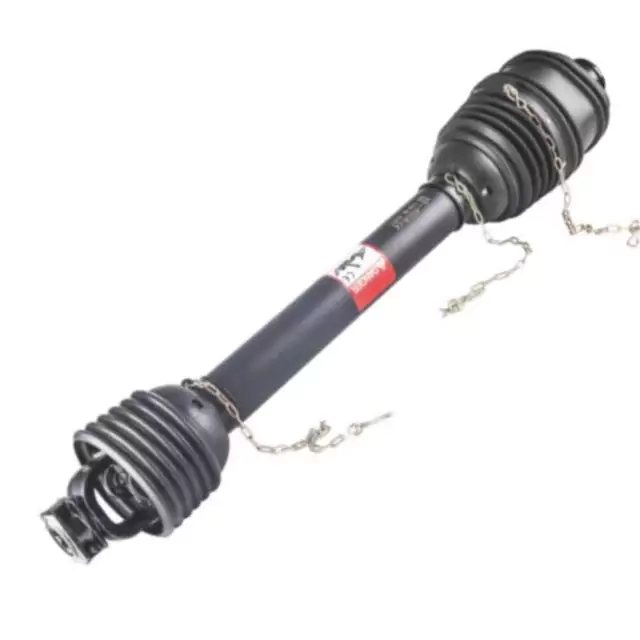

PTO shaft for Case IH round balers — clutch end and spline detail
클러치 엔드 및 스플라인 디테일 - 신속 분리 요크 및 실드 베어링.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
입력 요크 옵션 — 트랙터 PTO 스터브에 일치하는 1.375-6 및 1.375-21 스플라인.

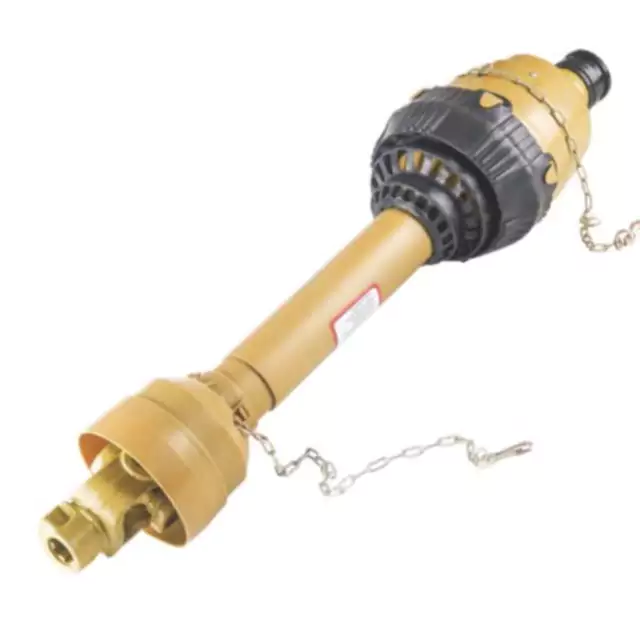

PTO shaft friction clutch and shear bolt configuration for Case IH round balers
마찰 클러치 및 전단 볼트 구성 - 슬립 포인트가 베일러 기어박스를 보호합니다.

모델 표 — PTO 샤프트 크기 및 베일러에 필요한 동력

케이스 IH 원형 베일러 모델 - 샤프트 크기 및 PTO 동력 요구 사항
베일러 모델 PTO 샤프트 크기 PTO 필수, hp(kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 사일리지 CAT4 65 (48)
RB454 로터 커터 CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH는 마찰 클러치와 함께 모델에 따라 CAT4 또는 CAT5 등속 드라이브라인을 요구합니다. RB454 로터 커터는 이 범위에서 100hp(75kW) 입력의 CAT5가 필요한 유일한 변형입니다. 귀하의 트랙터가 해당 수치보다 낮으면 주문하기 전에 베일러 구성을 확인하십시오.

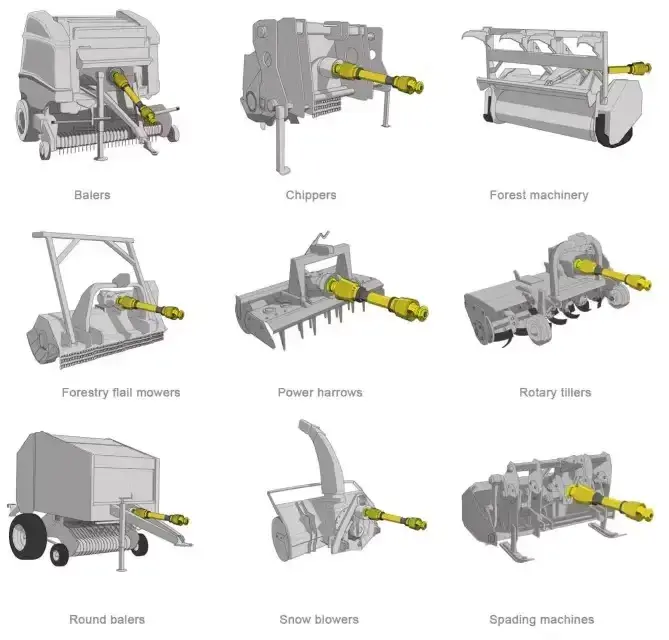

Constant velocity PTO shaft part number reference for Case IH round balers
등속 PTO 참조 — CAT3~CAT5, 540 및 1000rpm 기본 부품 번호.

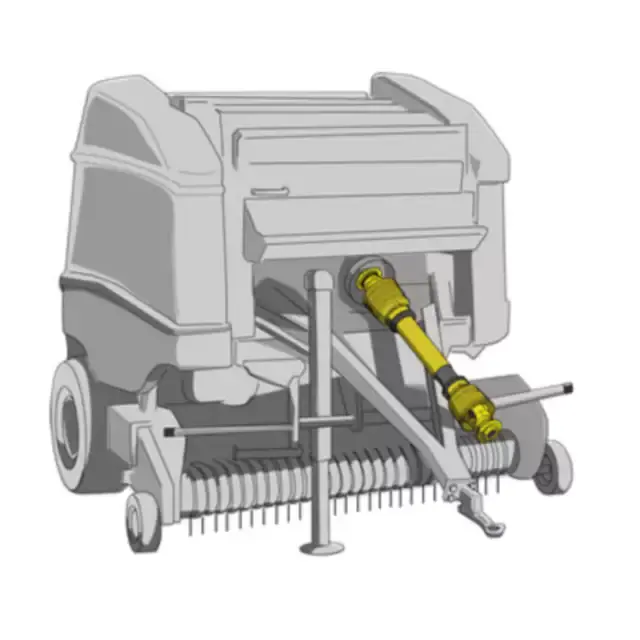

PTO shaft installed on a round baler in field operation
현장 설치 - 베일러 입력부의 샤프트 각도 및 쉴드 간격.

등속 PTO 및 클러치 부품 번호

등속 PTO - 카테고리 및 트랙터 스플라인별 기본 부품 번호
이력서 PTO 트랙터 스플라인 기본 부품 번호
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
1.375-6 스플라인 입력용 FT 마찰 클러치
범용 크기 토크(N·m) 부품 번호
CAT3 / S4 1,000 6QE344901R
CAT3 / S4 1,000 635E41203R
CAT4 / S6 1,800 663H53403R
CAT5/S8 1,450 6LM453003R

위의 부품 번호는 샤프트를 베일러와 트랙터 조합에 맞추기 위한 기준점입니다. 만약 당신의 베일러는 다른 작업 절반을 사용하거나 트랙터 스터브가 1.750-20 스플라인인 경우 모델을 보내주시면 저희가 보내드리겠습니다. 올바른 조합을 확인하세요. 더 넓은원형 베일러용 PTO 샤프트범위에는 다른 포장기 브랜드도 포함됩니다.

샤프트가 적합하고 지속되는지 여부를 결정하는 요소

  1. 드라이브라인 카테고리를 베일러 모델과 일치시키세요

    CAT4와 CAT5는 이 범위에서 호환되지 않습니다. RB444, RB454 및 RB455A는 CAT4를 실행합니다. RB464, RB554 및 RB564는 CAT5를 실행합니다. RB454 로터 커터에도 CAT5가 필요합니다. CAT4 샤프트를 베일러에 장착 CAT5에 대한 요구는 대부분의 조기 고장이 발생하는 헤드랜드 각도에서 조인트를 과소평가하게 만듭니다. 시작합니다.

  2. 입력 스플라인을 베일러가 아닌 트랙터에 맞추십시오.

    베일러 쪽은 기계에 의해 고정되지만 트랙터 쪽은 사용하는 트랙터에 따라 다릅니다. 1.375-6은 일반적인 540rpm 스텁입니다. 1.375-21은 1000rpm 스텁입니다. 1.750-20은 더 높은 전력에 나타납니다. 트랙터. 트랙터 모델과 PTO 스터브 사진을 보내는 것이 어떤 요크가 맞는지 확인하는 가장 빠른 방법입니다. 기계 드라이브도 업데이트하는 경우 다음을 참조하십시오.PTO 샤프트전체 범위에 대한 카테고리입니다.

  3. 마찰 클러치를 트랙터가 아닌 베일러에 설정하십시오.

    마찰 클러치는 베일러 기어박스가 충격 부하를 받기 전에 미끄러지기 위해 존재합니다. 클러치가 너무 높게 설정됨 충격을 기어박스에 직접 전달합니다. 너무 낮게 설정하면 일반적인 베일 작업 중에 미끄러집니다. FT 위의 클러치 표는 범용 크기당 기준 토크를 제공합니다. — CAT3/S4의 경우 1,000N·m, CAT3/S4의 경우 1,800N·m CAT4/S6 및 CAT5/S8의 경우 1,450N·m.

  4. 헤드랜드의 샤프트 각도와 쉴드 간격을 확인하세요.

    등속 조인트는 표준 유니버설 조인트보다 더 큰 회전 각도를 허용하지만 쉴드는 완전 잠금 상태에서도 여전히 여유 공간이 필요합니다. 샤프트가 바닥에 닿거나 실드가 드로우바에 닿는 경우 headland에서는 등급에 관계없이 조인트가 조기에 실패합니다. 위 이미지는 목표 각도를 보여줍니다. 베일러 입력. 다른 제조업체의 베일러의 경우,크로네 원형 베일러용 PTO 샤프트페이지에는 동등한 참조 포인트가 나열되어 있습니다.

베일러 모델 및 트랙터 PTO 스플라인 보내기

베일러 모델(RB444~RB564)과 트랙터 PTO 스터브(1.375-6, 1.375-21 또는 1.750-20)를 알려주십시오. 우리는 드라이브라인 카테고리, 클러치 토크 및 샤프트 길이를 확인하고 공장에서 직접 견적을 반환합니다. 일반적으로 24시간 이내. 맞춤형 길이와 실드 구성이 가능합니다. 귀하의 구현이 비표준 기어박스,농업용 기어박스범위도 관련될 수 있습니다.
