크로네 원형 베일러용 PTO 샤프트
  • 크로네 원형 베일러용 PTO 샤프트크로네 원형 베일러용 PTO 샤프트
  • 크로네 원형 베일러용 PTO 샤프트크로네 원형 베일러용 PTO 샤프트

크로네 원형 베일러용 PTO 샤프트

KR100/125/155/130/160, 1500/1800, 1500V/1250 MC 및 1250/1550을 덮는 크로네 원형 베일러 PTO 샤프트. 크기 4 표준 및 크기 4 CV 옵션은 1.375-6 스플라인이 있는 1210 샤프트를 사용합니다. 크기 6 CV는 1500/1800 및 일부 1250/1500 빌드에 사용할 수 있습니다. 1500V/1250 MC는 1.375-6과 함께 2380 또는 2480 CV를 사용합니다. 클러치 옵션에는 1,000N·m의 FT34, 1,000N·m의 FT32, 1,450N·m의 FT42, 1,050 또는 1,500N·m의 K64/2 컷아웃, 1,000N·m의 FF1이 포함됩니다. CV 기본 부품 번호는 CAT3/540의 경우 71R4121UCW07000이고 CAT4/540의 경우 71R6121UCW07000이며 둘 다 1.375-6입니다. MOQ, 맞춤화 및 리드타임은 베일러 모델 및 기존 샤프트 구성이 확인된 후 주문별로 견적됩니다.

크로네 원형 포장기 드라이브라인 · 도매 공급

크로네 원형 베일러용 도매 PTO 샤프트 — KR100~1800 및 호환 빌드에 대한 사양, MOQ, 사용자 정의 및 리드 타임

크로네 원형 베일러는 모두 동일한 PTO 샤프트를 사용하지 않습니다. KR100~KR160 그룹은 크기 4 드라이브라인인 1500을 사용합니다. 1800은 크기 4 또는 크기 6 CV를 사용할 수 있고, 1500V 및 1250 MC는 2380 또는 2480 CV를 사용하며, 1250/1550은 크기 4 CAT3 CV와 일부 1250/1500 빌드는 크기 6 CAT4를 사용합니다. 이 페이지의 세 테이블에는 PTO 옵션이 나열되어 있습니다. 각 그룹의 클러치 유형과 기본 부품 번호를 알려서 견적을 받기 전에 샤프트를 일치시킬 수 있습니다. 요청했습니다.

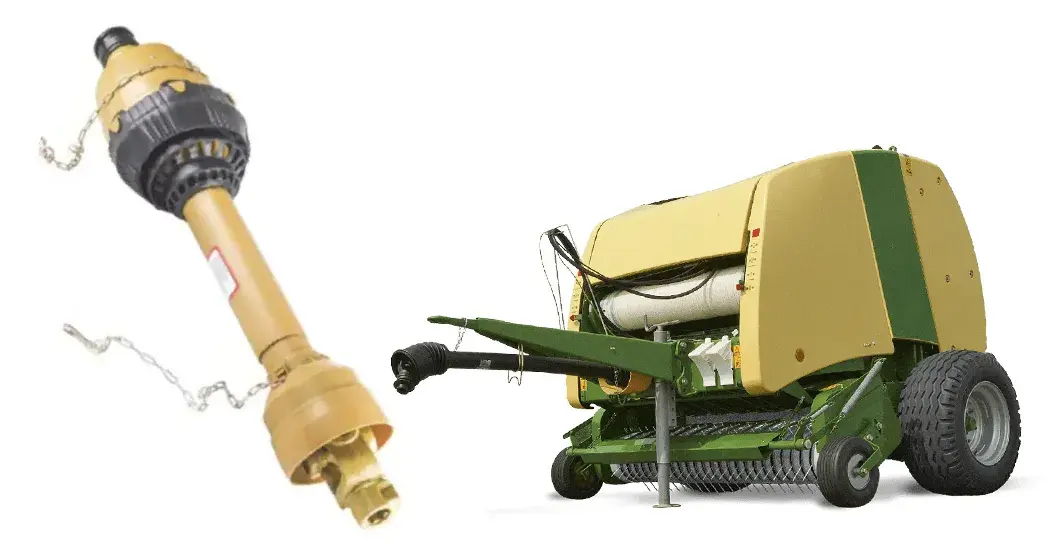

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

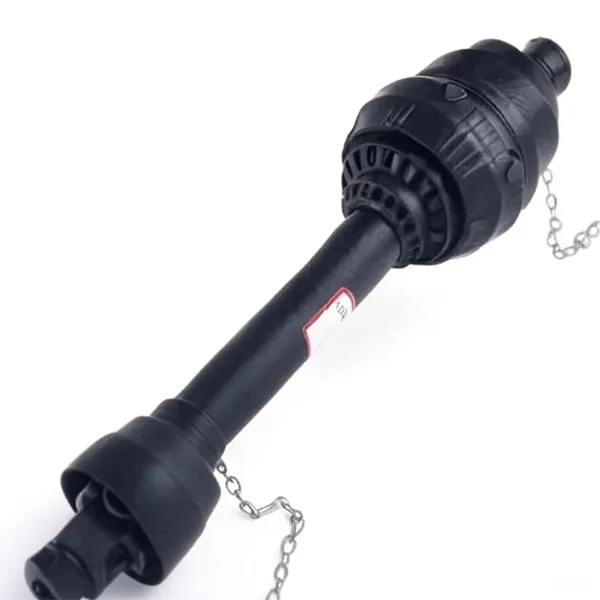

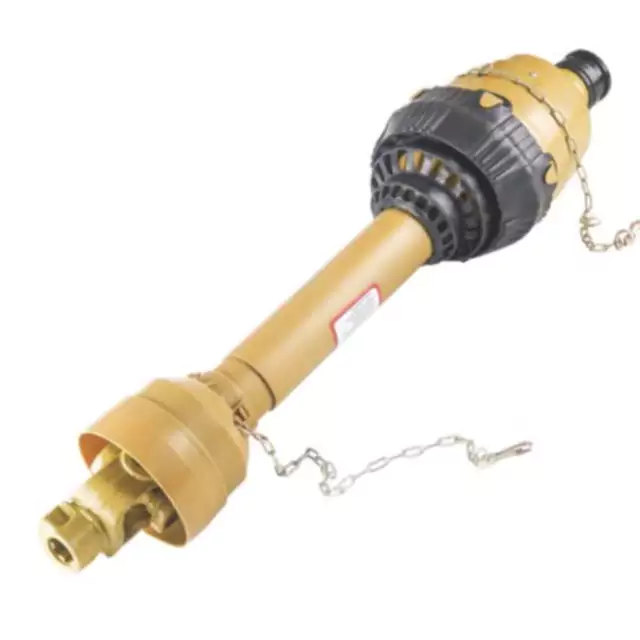

크로네 원형 베일러 PTO 샤프트 — CV 조인트, 텔레스코픽 튜브 및 클러치 엔드.
13모델 참조
사이즈 4 / 사이즈 6CV 드라이브라인 옵션
1,000~1,800N·m클러치 토크 범위
1.375-6공통 스플라인

모델 그리드 - Baler의 PTO 옵션 및 클러치

그룹 AKR100 / KR125 / KR155
PTO
크기 4 표준 또는 크기 4 CV, 1210 샤프트
운형자
1.375-6
클러치
1,000N·m에서 FT34
사이즈 4
그룹 AKR130 / KR160
PTO
크기 4 표준 또는 크기 4 CV, 1210 샤프트
운형자
1.375-6
클러치
1,000N·m에서 FT34
사이즈 4
그룹 B1500 / 1800
PTO
사이즈 4 또는 사이즈 6 CV
운형자
1.375-6
클러치
1,000N·m의 FT32 또는 1,450N·m의 FT42
사이즈 4 / 사이즈 6
그룹 C1500V / 1250MC
PTO
2380 또는 2480CV
운형자
1.375-6
클러치
1,050 또는 1,500 N·m의 K64/2 컷아웃
컷아웃 클러치
그룹 D1250 / 1550
PTO
사이즈 4(CAT3) CV
운형자
1.375-6
클러치
1,000 N·m에서 FT32 또는 FF1
사이즈 4 CAT3
그룹E1250 / 1500(크기 6 빌드)
PTO
일부 빌드에서는 크기 6 CV(CAT4)
운형자
1.375-6
클러치
1,450N·m에서 FT42
크기 6 CAT4

사양표 — 모델, PTO 및 보호

베일러 모델, PTO 드라이브라인 및 클러치 등급별 원래 그룹화
모델 PTO 보호
KR100 / 125 / 155 / 130 / 160 크기 4 표준 *1210 *1.375-6; 크기 4 CV *1210 *1.375-6 FT34 *1.375-6 *1,000N·m
1500 / 1800 1.375-6의 크기 4 또는 크기 6 CV FT32 @1,000N·m 또는 FT42 @1,450N·m
1500V / 1250MC 1.375-6의 2380 또는 2480 CV K64/2 컷아웃 @1,050 또는 1,500 N·m *1.375-6
1250 / 1550 1.375-6의 크기 4(CAT3) CV FT32 또는 FF1 @1,000 N·m
1250 / 1500 일부는 크기 6 CV(CAT4)를 사용합니다. FT42 @1,450 N·m

동일한 베일러 모델이 두 개 이상의 빌드에 나타날 수 있습니다. 기존 샤프트 부품 번호 또는 클러치 유형을 확인하십시오. 견적을 요청하기 전에 기계를 확인하십시오. 크로네 원형 베일러에는 마찰 또는 컷아웃이 장착되어 있습니다. 빌드에 따라 클러치. 더 넓은원형 베일러용 PTO 샤프트페이지 목록 다른 포장기 브랜드는 상호 참조로 사용됩니다.

CV 베이스 부품 번호 및 FT 클러치 부품 번호

등속 PTO 베이스 부품 번호
이력서 PTO 트랙터 기본 부품 번호
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
1.375-6 스플라인 입력용 FT 클러치
범용 크기 토크 부품 번호
CAT3 / S4 1,000N·m 6QE344901R
CAT3 / S4 1,000N·m 635E41203R
CAT4 / S6 1,800N·m 663H53403R

CV 베이스 부품 번호는 구현 장치가 없는 어셈블리입니다. 기구 절반, 튜브 및 쉴드는 다음과 같습니다. 포장기 모델별로 별도로 선택됩니다. FT 클러치 부품 번호는 범용 크기 및 토크 등급별로 나열되어 있습니다. 만약 기존 클러치가 조정되었으므로 주문하기 전에 베일러 매뉴얼에 대한 목표 슬립 토크를 확인하십시오. 에이 관련 카테고리는디스크바인용 PTO 샤프트페이지.

크로네 원형 베일러 샤프트가 일치하는 방법

01

기계에서 베일러 모델 읽기

KR100~KR160은 하나의 그룹에 속합니다. 다른 곳에서는 1500년과 1800년; 1/3은 1500V 및 1250MC입니다. 네 번째와 다섯 번째에는 1250/1550 및 1250/1500입니다. 위의 모델 그리드는 각 그룹에 맞는 PTO와 클러치를 보여줍니다.

02

기존 샤프트 부품 번호 확인

동일한 베일러를 마찰 클러치나 컷아웃 클러치로 제작할 수 있습니다. 기존 부품 번호는 교체품을 주문하기 전에 기계가 어떤 구성으로 배송되었는지 확인하는 가장 빠른 방법입니다.

03

트랙터 PTO 스플라인 확인

이 범위의 대부분의 크로네 원형 베일러는 1.375-6 스플라인을 실행합니다. 트랙터가 다른 PTO 스터브를 사용하는 경우 CV 절반을 별도로 확인하십시오. 그만큼PTO 샤프트 범위페이지에는 트랙터 쪽이 동시에 변경되는 경우 다른 농업용 동력 전달 장치 카테고리가 나열되어 있습니다.

이 샤프트가 사용되는 곳

KR100~1800 범위, 1500V, 1250 MC 및 1250/1550 그룹에 걸친 크로네 원형 베일러 드라이브라인.

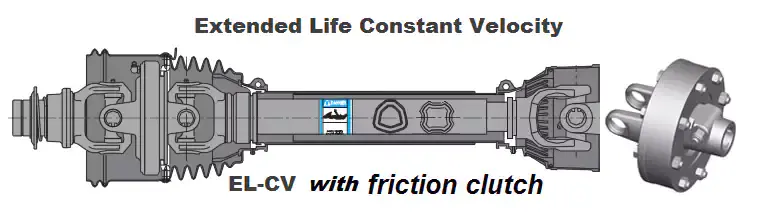

크로네(Krone) 원형 베일러 PTO 샤프트는 트랙터 PTO로부터 동력을 받아 이를 통해 베일러 기어박스에 전달합니다. CV 조인트 및 텔레스코픽 튜브. 베일러가 무거운 바람줄을 들어올리거나 물질 덩어리에 부딪힐 때 클러치는 — 빌드에 따라 마찰 또는 컷아웃이 발생하여 충격으로부터 기어박스를 보호합니다.

샤프트는 베일러 모델과 트랙터 PTO 스플라인에 독립적으로 연결됩니다. 베일러 쪽이 고정합니다. 절반, 클러치 유형 및 튜브 길이를 구현하십시오. 트랙터 쪽은 CV 절반과 PTO 스플라인을 고정합니다. 둘 다 교체 샤프트를 주문하기 전에 측면을 확인해야 합니다.

관련된 원형 포장기 용도의 경우,Case IH 원형 베일러용 PTO 샤프트페이지는 비슷한 모델별 구조를 사용합니다. PTO 샤프트 하류에 위치한 기계 기어박스의 경우, 참조농업용 기어박스범위.

베일러 모델 및 기존 샤프트 부품 번호 보내기

크로네베일러 모델(KR100 to 1800, 1500V, 1250 MC, 1250/1550 or 1250/1500) 및 기존 샤프트 부품 발송 번호 또는 클러치 유형. PTO 옵션, 클러치 등급 및 그에 대한 CV 베이스 부품 번호를 확인하겠습니다. 해당 구성에 대한 MOQ 및 리드 타임을 포함하여 견적을 작성하고 발행합니다.
