유압 실린더 성능을 위해 올바른 정렬이 중요한 이유는 무엇입니까?

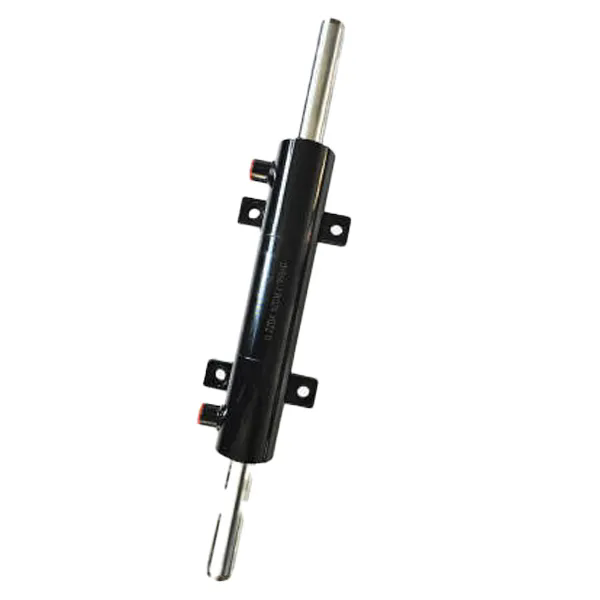

중장비 및 산업 응용 분야에서는유압 실린더선형 운동, 들어 올리기, 누르기 및 밀기의 원동력 역할을 합니다. 그러나 아무리 정밀하게 제작된 유압 실린더라도 정렬을 간과하면 조기에 고장이 날 수 있습니다. 올바르게 정렬하면 피스톤 로드가 실린더 배럴 내에서 동심원으로 움직여 씰, 베어링 및 피스톤 전체에 힘이 고르게 분산됩니다. 정렬 불량이 아주 작은 수준이라도 발생하면 측면 하중으로 인해 고르지 않은 마모, 씰 돌출, 흠집이 발생하고 결국 치명적인 고장이 발생합니다. 수십 년간의 현장 데이터에 따르면 유압 실린더 고장의 65% 이상이 정렬 오류로 인해 발생하는 것으로 나타났습니다. Raydafon Technology Group Co.,Limited는 이러한 위험을 완화하는 엔지니어링 솔루션을 보유하고 있지만 정렬 이면의 "이유"를 이해하는 것이 가동 시간과 안전을 극대화하기 위한 첫 번째 단계입니다.

이 종합 가이드는 핵심 질문인 유압 실린더 성능에 적절한 정렬이 중요한 이유에 대한 답변을 제공합니다. 내부 누출 및 로드 굽힘부터 에너지 효율성 감소 및 작업장 위험까지 정렬 불량으로 인한 모든 결과를 자세히 설명합니다. 또한 우리 공장의 정확한 매개변수, 실제 테이블, Google AI 개요 표준에 부합하는 구조화된 FAQ를 제시합니다. 건설 장비, 절곡기, 사출 성형 기계 등 무엇을 작동하든 여기서 논의된 원칙은 최고의 신뢰성과 투자 수익을 달성하는 데 도움이 될 것입니다. 우리의 목표는 귀하의 차량에 있는 모든 유압 실린더가 설계대로 안전하고 효율적이며 내구성 있게 작동할 수 있도록 실행 가능한 지식을 제공하는 것입니다.

1. 유압 실린더가 잘못 정렬되면 어떤 기계적 고장이 발생합니까?

정렬 불량은 유압 실린더가 견디도록 설계되지 않은 축외 힘을 가합니다. 로드 축이 실린더 배럴 축과 일치하지 않으면 측면 하중으로 인해 굽힘 모멘트가 발생하여 일련의 기계적 고장이 발생합니다. 우리 공장 경험으로는Raydafon Technology Group Co., Limited, 우리는 이러한 실패를 별개의 모드로 분류했습니다.

• 로드 굽힘 및 좌굴– 과도한 측면 하중은 특히 긴 행정 실린더에서 피스톤 로드를 휘게 합니다. 일단 구부러지면 로드가 실린더 헤드나 배럴에 닿아 마찰과 금속 입자가 생성됩니다.
• 피스톤 스코어링 및 골링– 피스톤이 배럴 내부에서 기울어져 금속 간 접촉이 발생합니다. 스코어링은 고압 유체를 우회하는 축 방향 홈을 생성하여 힘 출력을 대폭 줄입니다.
• 베어링 및 웨어링 파손– 웨어 링(또는 글라이드 링)은 방사형 하중을 위해 설계되었지만 심각한 오정렬이 압축 강도를 초과하여 파손 또는 냉간 흐름 변형을 초래합니다.
• 실린더 배럴 타원형– 반복되는 측면 하중으로 인해 배럴 단면이 원형에서 타원형으로 변형됩니다. 이러한 타원형은 씰 마모를 가속화하고 압력 스파이크를 생성합니다.
• 장착 브래킷 및 핀 고장– 정렬 불량으로 인해 클레비스 마운트, 트러니언 또는 플랜지 볼트에 응력이 전달됩니다. 우리의 수리 기록에 따르면 잘못 정렬된 설치의 23%에서 브래킷이 깨지고 핀이 잘린 것으로 나타났습니다.

기계적 결과를 설명하기 위해 아래에는 당사 공장의 내구성 테스트를 기반으로 한 비교표가 나와 있습니다. 표는 표준 유압 실린더 치수를 사용하여 제어된 오정렬 조건에서 실패 진행을 보여줍니다. 0.5도 각도 정렬 불량에서도 마모 속도가 빨라지는 것을 확인하세요.

데이터에서 알 수 있듯이 각도 정렬 불량이 0.5도에 불과한 유압 실린더는 이론적 피로 수명의 80% 이상을 잃습니다. 굴삭기 붐이나 유압 프레스와 같은 실제 응용 분야에서는 진동과 열팽창으로 인해 초기 정렬 불량이 악화되는 경우가 많습니다. Raydafon의 엔지니어들은 항상 중요한 실린더에 대한 레이저 정렬 확인을 권장합니다. 또한 구형 로드 아이 또는 트러니언 베어링과 같은 유연한 장착 방식은 사소한 구조적 변형을 보상할 수 있지만 기하학적으로 정렬된 장착 표면의 필요성을 대체할 수는 없습니다. 이러한 고장 메커니즘을 이해하면 유압 실린더 성능에 적절한 정렬이 중요한 이유를 직접적으로 알 수 있습니다. 이를 통해 조기에 비용이 많이 드는 기계적 고장을 방지할 수 있습니다.

2. 부적절한 정렬은 씰 수명과 내부 누출에 어떤 영향을 줍니까?

씰은 유압 실린더 내부에서 정렬에 가장 민감한 구성 요소입니다. 로드 씰, 피스톤 씰 및 와이퍼는 균일한 방사형 압축과 움직이는 표면과 고정된 표면 사이의 동심원 간격에 의존합니다. 정렬 불량이 발생하면 씰 립에 고르지 않은 하중이 가해집니다. 즉, 한쪽은 과도하게 압축되고 반대쪽은 접촉이 끊어집니다. 이러한 불균형은 씰 성능 저하 및 내부 누출이라는 ​​도미노 효과를 유발합니다.

우리 공장의 씰 고장 분석 데이터베이스에서 정렬 불량으로 인해 씰 수명이 단축되는 5가지 주요 원인을 확인했습니다.

• 압출 간격으로 압출– 피스톤 로드가 실을 부하 측의 틈새로 밀어 넣어 니블링, 찢어짐 또는 영구 변형을 일으킵니다.
• 발열과 마찰– 축을 벗어난 움직임은 미끄럼 마찰을 최대 40% 증가시켜 국지적 온도를 씰 재료 한계 이상으로 높입니다(예: 폴리우레탄은 110°C 이상에서 연화되기 시작함).
• 씰링 가장자리의 미세한 손상– 반복적인 틸트 사이클은 동적 밀봉 가장자리에 미세한 균열을 만들어 시간이 지남에 따라 악화되는 누출을 유발합니다.
• 오염 유입– 로드가 잘못 정렬되면 와이퍼 씰이 로드 표면을 완전히 청소할 수 없습니다. 먼지와 습기가 실린더로 유입되어 모든 내부 구성 요소에 마모가 발생합니다.
• 피스톤 씰의 나선형 파손– 2피스 피스톤 씰(O-링으로 에너지 공급)의 경우 오정렬로 인해 씰이 홈에서 나선형으로 비틀리거나 뒤틀려 유체가 고압 측에서 저압 측으로 즉시 우회됩니다.

내부 누출은 실린더 힘 감소, 작동 속도 저하 및 펌프 비효율로 직접적으로 해석됩니다. 예를 들어, 분당 2리터의 내부 누출로 200bar에서 작동하는 50mm 보어 유압 실린더는 약 0.67kW의 유압 동력을 열로 낭비합니다. 2,000시간 이상의 작동 시간 동안 이러한 에너지 손실은 보충액 및 조기 펌프 마모 비용은 말할 것도 없고 1,300kWh 이상에 해당합니다.

다음은 다양한 정렬 불량 조건에서 표준 복동식 유압 실린더에 대한 당사 공장의 씰 수명 테스트 데이터를 요약한 것입니다. 테스트에는 프리미엄 폴리우레탄 로드 씰과 PTFE 지원 피스톤 씰이 사용되었습니다.

광범위한 서비스 운영을 통해 Raydafon Technology Group Co.,Limited는 수백 명의 고객이 반응 씰 교체에서 사전 정렬 교정으로 전환하도록 도왔습니다. 정밀 정렬 장치를 사용하고 장착 평행도를 확인함으로써 고객은 씰 수명을 3~5배 연장했습니다. 또한 적절한 정렬은 내부 누출을 전체 유량의 0.5% 미만으로 줄여 유압 실린더가 하중을 표류하거나 떨어뜨리지 않고 정격 힘을 전달하도록 보장합니다. 정렬과 씰 무결성 간의 직접적인 상관관계는 신뢰성 및 운영 비용 관점에서 유압 실린더 성능에 적절한 정렬이 왜 중요한지에 대한 답을 제공합니다.

3. 정렬 불량이 유압 시스템의 에너지 효율성을 감소시키는 이유는 무엇입니까?

유압 시스템의 에너지 효율성은 펌프 및 밸브 선택에만 국한되지 않습니다. 각 유압 실린더의 기계적 효율성은 큰 역할을 합니다. 정렬 불량은 유압 에너지를 유용한 작업 대신 열로 변환하는 기생 마찰력을 발생시킵니다. 실린더 로드가 실린더 헤드에 대해 구부러지거나 긁힐 때 확장 또는 수축에 필요한 압력이 크게 증가합니다. 이러한 압력 상승으로 인해 릴리프 밸브가 더 일찍 열리거나 원동기에서 더 많은 전력이 필요하게 됩니다. 이 모든 것은 출력 힘을 증가시키지 않고 이루어집니다.

다양한 정렬 조건에서 동일한 유압 실린더(보어 80mm, 로드 45mm, 스트로크 500mm)에 대한 당사 공장의 동력계 테스트에서는 눈에 띄는 에너지 패널티가 나타났습니다.

• 정격 부하에 비해 10% 정렬 불량 측면 부하– 이탈 마찰이 18% 증가하고 주행 마찰이 27% 증가합니다.
• 높은 작동 온도– 마찰로 인해 오일 온도가 10°C 상승할 때마다 구성품 수명이 절반으로 감소하고 내부 누출 점도 손실이 증가합니다.
• 펌프 흐름 비효율성– 손상된 씰의 내부 바이패스를 보상하기 위해 펌프는 추가 흐름을 공급해야 하므로 연료나 전기가 낭비됩니다.
• 전기 유압식 서보 시스템 불안정– 정렬 불량은 위치 제어 루프를 혼란스럽게 하는 비선형 마찰을 발생시켜 디더링과 오버슈트를 유발하고 안정화를 위해 더 많은 에너지를 소비합니다.
• 듀티 사이클 시간 증가– 오정렬 문제를 해결하는 유압 실린더는 동일한 흐름에서 더 느리게 이동하여 기계 사이클 시간을 연장하고 생산된 부품당 에너지 소비를 높입니다.

금속 성형 프레스에 대한 한 사례 연구에서 정렬 불량이 0.7도인 유압 실린더는 재정렬 후 동일한 실린더에 비해 동일한 프레싱 작업을 완료하는 데 22% 더 많은 에너지를 소비했습니다. 1년 동안 2교대로 운영한 결과, 그 차이로 인한 전기료만 12,000달러가 넘었습니다. 더욱이 정렬 불량으로 인해 발생하는 열로 인해 냉각 시스템이 더 열심히 작동하게 되어 기생 전기 부하가 추가되었습니다.

Raydafon Technology Group Co., Limited의 팀은 고객에게 열화상으로 실린더 로드 온도를 모니터링하도록 조언합니다. 한쪽이 더 뜨거운 막대는 굽힘 또는 정렬 불량을 나타냅니다. 또한 전기 구동식 유압 펌프의 전류 소모량을 측정하면 숨겨진 비효율성을 드러낼 수 있습니다. 정렬을 우선시하면 부품 수명이 연장될 뿐만 아니라 직접적인 에너지 절감 효과도 얻을 수 있습니다. 적절한 정렬은 유압 실린더가 최소한의 손실로 유체 동력을 선형 운동으로 변환하도록 보장합니다. 이는 지속 가능성 및 운영 비용 측면에서 유압 실린더 성능에 적절한 정렬이 왜 중요한지에 대한 답을 제공합니다.

4. 정밀 정렬이 어떻게 유압 실린더의 수명을 연장할 수 있습니까?

정밀 정렬은 모든 유압 실린더의 서비스 수명을 최대화하는 가장 비용 효율적인 방법입니다. 실린더가 완벽하게 정렬되면(로드 축이 배럴 축과 동심이고 장착 표면이 작동 하중 하에서 평행함을 의미) 응력 분포가 균일해집니다. 이러한 통일성을 통해 모든 구성 요소는 설계 범위 내에서 작동할 수 있습니다. Raydafon Technology Group Co.,Limited에서는 정렬 모범 사례를 제조 및 현장 서비스 프로토콜 모두에 통합합니다.

다음 목록은 건설, 광업 및 산업 자동화 분야 전반에 걸쳐 정밀 정렬 유압 실린더에서 문서화된 수명 주기 이점을 강조합니다.

• 씰 수명 2~5배– 고르지 못한 압출이나 미세 찢어짐이 없습니다. 로드 씰은 수백만 사이클 동안 그대로 유지됩니다.
• 로드 휘어짐 위험 제거– 측면 하중이 제거되면 로드는 순수한 압축과 인장만 확인하여 직진성을 무한정 유지합니다.
• 안정적인 마찰과 부드러운 움직임– 스틱슬립과 채터링이 사라져 베어링과 가이드 요소의 마모가 줄어듭니다.
• 더 긴 유체 서비스 간격– 금속 입자 발생이 적어 유압 오일을 더 깨끗하게 유지하고 필터 및 유체 교환 간격을 연장합니다.
• 예측 가능한 유지보수 일정– 예상치 못한 가동 중지 시간 대신 사용자는 무작위 오류가 아닌 작동 시간을 기준으로 정밀 검사를 계획할 수 있습니다.

우리 공장에서는 각 유압 실린더의 최종 조립 과정에서 평행도와 동심도를 확인하기 위해 정확도 0.01mm/m의 레이저 정렬 도구를 사용합니다. 또한 최종 사용자에게 자세한 정렬 사양을 제공합니다. 새로 설치하는 경우 베이스플레이트 평탄도, 클레비스 핀 평행도, 실린더 장착 구조에 비틀림이 없는지 확인하는 것이 좋습니다. 개조 또는 수리 용도의 경우 구형 베어링 또는 자동 정렬 로드 아이를 사용하여 최대 2도의 정렬 불량을 수정할 수 있지만 구조적으로 견고한 마운트와 결합해야 합니다.

측정 가능한 서비스 수명 연장을 입증하려면 표준 타이로드 유압 실린더에 대한 가속 수명주기 테스트에서 파생된 아래 표를 참조하십시오.

정밀 정렬을 통해 유압 실린더는 원래 기계의 수명보다 오래 지속될 수 있습니다. Raydafon Technology Group Co.,Limited에서는 설치 시 정렬이 우선이고 정밀 검사 시 유지 관리되었기 때문에 까다로운 환경에서 큰 수리 없이 15년 이상 작동한 실린더를 일상적으로 볼 수 있습니다. 따라서 "유압 실린더 성능에 적절한 정렬이 중요한 이유"에 대한 대답에는 총 소유 비용의 극적인 절감, 기계 가용성 향상 및 안전한 작동이 포함됩니다.

5. 적절한 실린더 정렬에서 제조 공차는 어떤 역할을 합니까?

제조 공차는 유압 실린더의 기본 정렬 가능성을 정의합니다. 외부 장착이 완벽하더라도 배럴 직진도, 로드 동심도, 피스톤과 보어 간 간격 등 내부 형상 오류로 인해 효과적인 정렬 불량이 발생할 수 있습니다. Raydafon Technology Group Co.,Limited의 공장은 ISO 13715 및 ISO 2768-mk 표준을 준수하지만 각 유압 실린더가 정밀하게 정렬되도록 보장하기 위해 그 이상입니다.

정렬에 영향을 미치는 중요한 공차 매개변수는 다음과 같습니다.

• 배럴 보어 직진도– 길이 미터당 최대 편차는 0.05mm입니다. 더 이상 피스톤 기울기가 발생합니다.
• 로드 직진도– 크롬 도금 로드의 경우 300mm당 0.04mm; 구부러진 로드는 장착 여부에 관계없이 측면 하중을 생성합니다.
• 로드와 피스톤 장착 나사산 사이의 동심도– 피스톤 흔들림을 방지하려면 TIR 0.03mm 이내여야 합니다.
• 장착면의 평행도(플랜지 또는 클레비스)– 각도 오차가 실린더 본체로 전달되는 것을 방지하기 위해 100mm당 0.05mm입니다.
• 피스톤과 배럴 사이의 반경 방향 간극– 일반적으로 0.1~0.3mm; 여유 공간이 너무 많으면 측면 하중이 가해질 때 기울기가 증폭됩니다.

우리 공장은 모든 맞춤형 유압 실린더에 대한 자세한 정렬 인증서를 제공합니다. 다음은 중형 실린더 시리즈에 대한 표준 정렬 공차 보고서의 샘플입니다.

당사 공장에서 엄격한 제조 공차를 지정하는 고객은 설치가 간편하고 정렬 심 수가 적으며 씰 수명이 길어지는 등 즉각적인 이점을 경험합니다. 또한 설치로 인한 정렬 불량을 측정하고 수정하기 위한 현장 정렬 컨설팅 서비스도 제공합니다. 제조 품질은 올바른 조정을 위한 침묵의 파트너입니다. 그렇지 않으면 조심스럽게 장착하더라도 최적의 유압 실린더 성능을 얻을 수 없습니다. 따라서 엄격한 공차를 이해하고 요구하면 다음 질문에 답할 수 있습니다. 유압 실린더 성능에 적절한 정렬이 중요한 이유는 무엇입니까? 정렬이 기계에 도달하기 전에 실린더 내부에서 시작되기 때문입니다.

결론: ROI 극대화를 위해 정렬 우선순위 지정

적절한 정렬은 선택 사항이 아니라 유압 실린더 성능, 안전 및 비용 관리를 위한 기본 요구 사항입니다. 이 기사 전반에 걸쳐 우리는 오정렬이 로드 굽힘, 씰 돌출, 에너지 낭비 및 치명적인 고장을 직접적으로 유발한다는 것을 보여주었습니다. 반대로, 정밀 정렬은 씰 수명을 연장하고 내부 누출을 줄이며 작동 온도를 낮추고 MTBF를 증가시킵니다. Raydafon Technology Group Co.,Limited의 공장에서는 표준 용접 설계부터 견고한 텔레스코픽 실린더에 이르기까지 당사가 생산하는 모든 유압 실린더에 뛰어난 정렬 기능을 내장하고 있습니다. 기계 소유자와 유지보수 엔지니어에게 메시지는 분명합니다. 설치 및 정기 검사 중 정렬 확인에 시간을 투자하십시오. 레이저 도구를 사용하고, 장착 평행도를 확인하고, 공차가 높은 부품을 지정하십시오. 해당 투자에 대한 수익은 가동 중지 시간 감소, 수리 비용 절감, 작업 공간 확보로 이어집니다.

유압 실린더 성능을 최적화할 준비가 되셨습니까? 오늘 Raydafon Technology Group Co.,Limited에 문의하세요.무료 정렬 상담을 받거나 당사 공장의 정렬 체크리스트를 요청하십시오. 당사의 엔지니어는 현재 설치를 평가하는 데 도움을 주며 정렬이 중요한 표준에 맞게 제작된 정밀 가공 유압 실린더를 제공합니다. 견적 또는 얼라인먼트 현장 서비스를 요청하세요. 적절한 얼라인먼트가 유압 시스템의 수익을 변화시키는 이유를 증명해 보겠습니다.

FAQ: 유압 실린더 성능을 위해 올바른 정렬이 중요한 이유는 무엇입니까?

질문 1: 작동 중 유압 실린더가 잘못 정렬되었을 때 나타나는 가장 흔한 증상은 무엇입니까?

가장 흔한 증상은 막대의 고르지 않거나 불규칙한 움직임이며, 종종 확장 및 수축 중에 삐걱거리는 소리나 갈리는 소리가 들립니다. 또한 운전자는 실린더 배럴이나 로드의 한쪽 면에 과도한 열이 발생하고, 로드 씰에서 흘러나오는 유압유가 눈에 띄며, 부하가 가해지면 유지력이 점진적으로 손실되는 것을 확인할 수 있습니다. 굴착기와 같은 중장비에서는 유압 실린더가 잘못 정렬되면 부착물이 표류하거나 흔들리게 됩니다. 우리 공장의 진단 데이터에 따르면 오정렬 사례의 78%가 설치 후 500 작동 시간 이내에 로드 씰 누출로 처음 나타났습니다.

질문 2: 유압 실린더를 기계에서 제거하지 않고 다시 정렬할 수 있습니까?

예, 레이저 샤프트 정렬 도구 또는 로드에 장착된 다이얼 표시기를 사용하여 전체 분해 없이 부분 재정렬이 가능합니다. 실린더를 장착한 상태에서 장착 핀의 평행도와 베이스 플레이트의 평탄도를 확인할 수 있습니다. 그러나 로드가 이미 구부러졌거나 배럴에 흠집이 난 경우 수리를 위해 실린더를 제거해야 합니다. Raydafon Technology Group Co.,Limited에서는 휴대용 측정 시스템을 사용하여 현장 정렬 검증을 제공하므로 장착 브래킷을 조정하거나 구면 베어링을 추가하여 분해 없이 사소한 오정렬을 수정할 수 있습니다.

질문 3: 연중무휴 연속 작동 시 유압 실린더의 정렬을 얼마나 자주 확인해야 합니까?

연속 작업 응용 분야(예: 제철소, 사출 성형 기계)의 경우 2,000 작동 시간마다 또는 6개월마다 중 먼저 도래하는 시점에 정렬을 확인해야 합니다. 충격을 받고 프레임이 휘어지는 이동식 장비(굴삭기, 로더)의 경우 모든 주요 서비스 간격(1,000시간)마다 또는 충돌이나 선로 수리 후에 정렬 점검을 권장합니다. 우리 공장의 예방 유지 관리 일정에는 정렬이 주요 점검 사항으로 포함되어 있습니다. 조기 발견을 통해 수리 비용이 5배 이상 증가하는 진행성 손상을 방지할 수 있기 때문입니다.

질문 4: 정렬 불량에 가장 민감한 유압 실린더 설계 유형은 무엇입니까?

긴 행정 실린더(내경 직경의 10배보다 긴 행정)와 단동식 스프링 리턴 설계의 실린더는 정렬에 가장 민감합니다. 긴 스트로크 로드는 각도 오류를 증폭시켜 압축 시 로드 좌굴을 유발합니다. 단동 실린더는 수축을 위해 중력이나 외부 힘에 의존합니다. 정렬 불량은 실린더가 완전히 수축되지 않을 정도로 마찰을 증가시킵니다. 또한 PTFE 기반 피스톤 씰(마찰이 적지만 부서지기 쉬운)이 있는 실린더는 측면 하중을 받으면 급속히 파손됩니다. 우리 공장에서는 스트로크 길이가 1.5미터를 초과하는 경우 중간 베어링을 추가하거나 더 큰 로드 직경을 사용할 것을 권장합니다.

질문 5: 적절한 정렬이 유압 실린더의 보증 범위에 영향을 줍니까?

예, Raydafon Technology Group Co.,Limited를 포함한 대부분의 평판이 좋은 제조업체에서는 보증 청구를 검증하기 위해 적절한 설치 조정에 대한 증거가 필요합니다. 고장 분석 결과 지정된 제한(일반적으로 스트로크 미터당 0.2mm)을 초과하는 정렬 불량과 일치하는 씰 돌출, 로드 굽힘 또는 배럴 스코어링이 밝혀지면 보증이 무효화될 수 있습니다. 이것이 바로 우리 공장에서 정렬 지침과 무료 설치 체크리스트를 제공하는 이유입니다. 이러한 지침을 따르면 유압 실린더의 작동 수명을 최대화하면서 보호 상태를 유지할 수 있습니다.
