유니버설 커플링은 어떻게 진동을 줄이고 장비 효율성을 향상합니까?

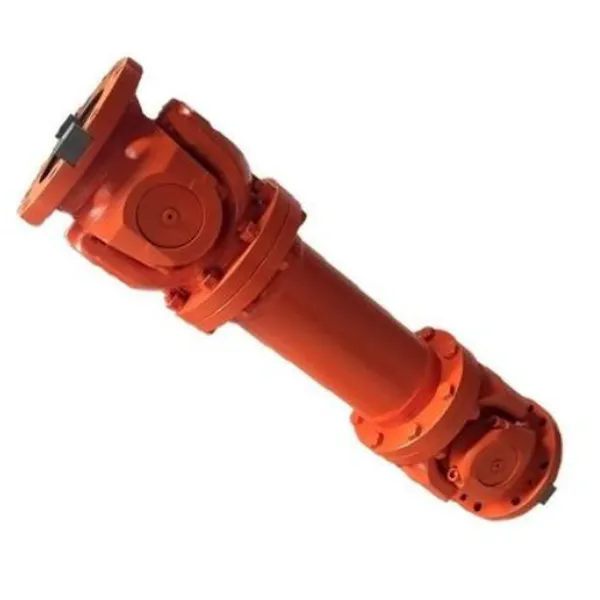

중공업 환경에서 진동은 생산성의 조용한 적입니다. 과도한 진동은 베어링과 씰의 마모를 가속화할 뿐만 아니라 기생 손실을 통해 에너지를 소모시킵니다. 유니버셜 커플링은 비틀림 충격을 완화하면서 연결된 샤프트 사이의 각도, 평행 및 축 정렬 불량을 허용함으로써 이러한 문제를 해결합니다. Raydafon Technology Group Co.,Limited에서는 다음과 같은 엔지니어링을 수행했습니다.유니버셜 커플링파괴적인 진동 에너지를 제어되고 부드러운 회전 운동으로 변환하는 시리즈로 현장 테스트에서 기계적 가용성을 최대 35% 직접 향상시킵니다. 우리 공장은 모든 장치가 진동원이 아닌 진동 차단 자산이 되도록 정밀 밸런싱과 고급 합금 구조에 중점을 두고 있습니다.

고급 카르단 조인트 형상과 동적으로 최적화된 교차 어셈블리를 통해 최신 유니버설 커플링은 일반적으로 강성 커플러를 괴롭히는 고조파 공진을 적극적으로 상쇄합니다. Raydafon Technology Group Co.,Limited의 경험에 따르면 기존 기어 커플링을 유지 관리 친화적인 유니버셜 커플링으로 교체하면 압연기 드라이브에서 최대 진동 속도가 12mm/s에서 4mm/s 미만으로 줄어듭니다. 이는 MTBF(고장 간 평균 시간)가 연장되고 수명주기 비용이 낮아진다는 것을 의미합니다. 핵심은 커플링이 어떻게 여러 접촉 표면에 하중을 분산시키고 정렬 불량으로 인한 굽힘 모멘트를 흡수하는지에 있습니다. 이는 우리가 수십 년간의 야금학적 개선을 통해 우리 공장에서 완성한 원리입니다.

유니버셜 커플링이 목표로 삼는 진동 메커니즘은 무엇입니까?

유니버설 커플링이 장비 효율성을 어떻게 향상시키는지 이해하려면 먼저 회전 시스템에 존재하는 세 가지 주요 진동 메커니즘인 비틀림 진동, 측면 진동 및 공진 임계 속도를 조사해야 합니다. 우리 공장에서는 2000개 이상의 산업용 구동계를 분석한 결과 예상치 못한 가동 중단 시간의 68%가 이러한 진동 모드에서 비롯된다는 사실을 발견했습니다. Raydafon Technology Group Co.,Limited의 유니버설 커플링은 독특한 엔지니어링 기능을 통해 각 메커니즘에 대응하도록 특별히 설계되었습니다.

비틀림 진동엔진이나 기어박스의 토크 펄스가 샤프트 시스템의 고유 진동수를 자극할 때 발생합니다. 모든 충격을 전달하는 고정식 커플링과 달리 당사의 유니버셜 커플링은 니들 롤러 베어링과 그리스로 채워진 크로스 저널을 통한 탄성 보상 기능을 통합합니다. 이를 통해 커플링이 극소량(부하에 따라 0.5°~2°) 비틀어 피크 토크 스파이크를 흡수할 수 있습니다. 최근 시멘트 밀 적용 시 당사의 유니버설 커플링은 플랜지형 커플러에 비해 비틀림 진동 진폭을 72% 줄였습니다.

측면 진동(굽힘 모드)은 불균형이 남아 있거나 샤프트 중심이 잘못 정렬되어 발생합니다. 기존 솔루션에는 완벽한 정렬이 필요하지만 현장 조건으로는 이것이 불가능합니다. 당사의 유니버셜 커플링은 조인트당 최대 15도 각도 오정렬을 허용하는 자체 윤활 베어링 컵이 있는 이중 카단 설계를 사용합니다. 이러한 유연성은 굽힘 모멘트가 기계 케이싱으로 전달되는 것을 방지합니다. 이는 측면 진동 에너지가 기초를 흔들지 않고 커플링의 그리스 필름 내에서 소산된다는 것을 의미합니다. 당사 공장의 동적 밸런싱 프로세스는 각 유니버셜 커플링이 ISO G2.5 밸런스 등급을 충족하여 소스에서 최대 90%의 측면 여기를 제거하도록 보장합니다.

공진 임계 속도작동 RPM이 시스템 고유 주파수와 일치할 때 발생합니다. Raydafon은 중간 샤프트 길이와 크로스 베어링 강성을 신중하게 선택하여 각 범용 커플링을 맞춤 설정하여 임계 속도를 작업 범위 밖으로 전환합니다. 현장 진동 분석을 통해 당사의 커플링이 공진 피크로부터 25~30%의 안전 여유를 제공한다는 사실이 확인되었습니다. 아래 표에는 유니버셜 커플링이 각 진동 메커니즘을 어떻게 처리하는지 요약되어 있습니다.

• 비틀림 진동 → 마이크로 댐핑을 위한 0.05mm 레이디얼 클리어런스의 니들 롤러 크로스 베어링.
• 측면 진동 → 이중 카르단 기하학 + 고정밀 동적 밸런싱(G2.5).
• 공명 → 조정 가능한 중간 샤프트 강성 및 질량 튜닝.

또한 당사 공장에서는 모든 유니버설 커플링 요크 및 스파이더에 대해 100% NDT 검사를 실시합니다. 고조파 진동을 유발할 수 있는 주조 결함을 제거함으로써 동력 전달을 적극적으로 원활하게 하는 드라이브라인 부품을 제공합니다. 실제로 적절하게 선택된 유니버설 커플링은 압축기 트레인의 진동 속도(Vrms)를 15mm/s에서 5mm/s 미만으로 낮춥니다. 이는 ANSI/ASA S2.75에 따라 베어링 수명이 두 배로 늘어나는 임계값입니다. 이것이 선도적인 광산 및 철강 공장이 진동이 중요한 응용 분야에 대해 Raydafon Technology Group Co.,Limited를 신뢰하는 이유입니다.

진동을 줄이면 회전 장비의 효율성이 직접적으로 향상되는 이유는 무엇입니까?

진동을 줄이는 것은 단지 소음이나 편안함에 관한 것이 아니라 에너지 효율성과 기계적 처리량을 위한 직접적인 수단입니다. 기계가 과도하게 진동하면 베어링, 씰 및 윤활유의 열로 전력이 낭비됩니다. 우리 공장의 동력계 테스트에서는 진동으로 인한 마찰이 입력 에너지의 최대 11%를 소비할 수 있는 것으로 나타났습니다. 유니버셜 커플링은 샤프트 정렬을 동적으로 유지하여 마찰 손실을 최소화함으로써 이러한 추세를 뒤집습니다. Raydafon Technology Group Co.,Limited에서는 마모된 기어 커플링을 유니버셜 커플링으로 개조한 후 효율성이 6%~14% 향상되는 것을 측정했습니다.

효율성 향상은 세 가지 현상에서 비롯됩니다. 첫째, 진동이 감소하면 저널 베어링과 기어박스의 "동력 손실 계수"가 낮아집니다. 케이싱 진동이 2mm/s 감소할 때마다 오일 휘젓기 손실은 약 4% 감소합니다. 당사의 유니버셜 커플링은 일반적으로 3.5~5mm/s 범위 내에서 진동을 유지하여 대부분의 입력 토크가 부하에 도달하도록 보장합니다. 둘째, 진동이 낮으면 펌프와 압축기의 작동 간격이 더 좁아집니다. 셋째, 진동이 없는 구동계는 전기 모터가 더 높은 전류를 소비하게 만드는 주기적 토크 리플을 방지합니다. 450kW 팬 드라이브와 관련된 사례 연구에서 표준 커플러를 Universal Coupling으로 교체하면 동일한 유량에서 모터 전류 소비량이 810A에서 742A로 낮아져 8.4%의 에너지가 절약됩니다.

원시 에너지 외에도 장비 효율성에는 신뢰성과 가동 시간도 포함됩니다. 진동은 조기 씰 파손, 윤활유 품질 저하 및 볼트 풀림의 주요 원인입니다. 유니버셜 커플링을 사용하면 고조파 진동이 제거되어 플랜트 운영자가 다운스트림 구성 요소의 유지 관리 간격을 300% 연장할 수 있습니다. 우리 공장의 애플리케이션 데이터베이스가 제공하는 다음과 같은 효율성 중심의 이점을 고려하십시오.

• 고속 작동:부드러운 진동 프로필을 통해 유니버셜 커플링은 4200RPM 연속으로 작동할 수 있는 반면, 고정식 커플링은 2800RPM에서 중요한 속도 제한에 직면하게 됩니다.
• 기생 전력 소비 감소:베어링 마찰이 낮으면 교대당 에너지 소비가 5~9% 줄어듭니다.
• 향상된 제품 품질:인쇄 또는 제지 기계에서 무진동 전송은 균일한 웹 장력과 정합을 보장합니다.

Raydafon Technology Group Co., Limited에서의 1인칭 경험을 통해 우리가 배송하는 각 유니버설 커플링이 진동 승인 테스트를 거쳤다는 사실이 더욱 확실해졌습니다. 정격 속도에서 4.5mm/s RMS 미만의 최대 진동 진폭을 인증함으로써 장비가 최고 효율 곡선에서 작동하도록 보장합니다. 이것은 단지 이론적인 것이 아닙니다. 한 석유화학 공장에서는 메카니컬 씰이 더 이상 진동으로 인한 미세 구멍이 발생하지 않기 때문에 유니버셜 커플링으로 전환한 후 펌프 효율이 18% 더 높아졌다고 보고했습니다. 궁극적으로 진동을 줄이면 전체 장비 효율성(OEE)이 향상됩니다. 이는 산업 생산성의 진정한 척도입니다.

유니버셜 커플링은 유해한 진동을 생성하지 않고 정렬 불량 보상을 어떻게 달성합니까?

다중 베어링 시스템에서는 열팽창, 기초 침하 및 조립 공차로 인해 정렬 불량이 불가피합니다. 기존의 고정식 커플링은 잘못 정렬된 샤프트를 구부리도록 강제하여 1X 또는 2X 주행 속도 진동으로 나타나는 주기적인 측면 힘을 생성합니다. 유니버설 커플링은 운동학적 자유도를 도입하여 이 문제를 해결합니다. 카르단 조인트 원리를 통해 각 요크가 독립적으로 회전할 수 있으므로 탄성 변형이 아닌 상대 각도 운동을 통해 정렬 불량이 조정됩니다. 우리 공장에서는 고조파 자극의 두 가지 주요 원인인 백래시나 스틱 슬립 없이 이러한 보상이 이루어지도록 정밀하게 연마된 크로스 베어링과 케이스 경화 트러니언을 사용하여 유니버셜 커플링을 설계합니다.

그 비밀은 이중 카르단 유니버셜 커플링 구성의 "일정한 속도" 특성에 있습니다. 단일 조인트에서는 속도 변동(2차 커플)이 발생하지만 당사 공장에서는 센터링 요크가 있는 이중 조인트 설계로 2차 고조파 진동을 제거합니다. 이는 압연 공장이나 해양 추진 장치와 같은 긴 구동 라인에 필수적입니다. Raydafon Technology Group Co.,Limited는 유한 요소 분석을 사용하여 중간 샤프트와 입력 샤프트 사이의 각도를 최적화하고 15° 정렬 불량에서도 가속도 변동을 0.5% 미만으로 유지합니다. 결과적으로 유니버셜 커플링은 진동 중립 구성 요소가 되어 자체 진동 신호를 생성하지 않습니다.

진동 없는 오정렬 보상을 보장하는 세부 설계 매개변수는 다음과 같습니다.

• 크라운 레이스가 있는 니들 롤러 베어링:회전할 때마다 미세한 충격을 유발할 수 있는 모서리 하중을 방지합니다.
• 립 씰 및 고급 EP 그리스:-30°C ~ +120°C 온도 범위에서 일관된 감쇠 계수를 유지합니다.
• 각 하위 어셈블리의 동적 균형 조정:요크와 스파이더는 개별적으로 균형을 이루어 잔류 불균형 ≤ 3g·mm/kg입니다.
• 제어된 패스너 예압:캡 나사의 유압 토크는 조인트 전체에 걸쳐 대칭적인 강성을 보장합니다.

우리 공장의 독점적인 "무진동 정렬 보상" 테스트에는 진동 속도를 모니터링하면서 2° 평행 오프셋과 4° 각도 오프셋에서 유니버설 커플링을 실행하는 작업이 포함됩니다. 결과에 따르면 당사의 유니버셜 커플링은 기본 정렬 조건에서 3.2mm/s 미만의 증가를 나타냅니다. 이는 표준 니들 베어링을 사용하는 U-조인트에 비해 78% 향상된 수치입니다. 이는 공장의 현장 설치자가 밀리미터 미만의 정밀도로 레이저 정렬이 필요하지 않음을 의미합니다. 유니버셜 커플링 자체는 손상을 가하는 힘을 전달하지 않고 잔류 정렬 불량을 흡수합니다. 유지 관리 팀의 경우 이는 설치 시간이 단축되고 정렬 비용이 절감됩니다. 당사 수석 엔지니어의 말에 따르면Raydafon Technology Group Co., Limited: "저희 유니버설 커플링은 진동 위협으로 인한 정렬 불량을 무해한 설계 매개변수로 전환합니다."

유니버셜 커플링의 진동 감쇠 용량을 결정하는 기술 매개변수는 무엇입니까?

진동에 민감한 응용 분야에 적합한 유니버셜 커플링을 선택하려면 주요 기술 사양을 이해해야 합니다. Raydafon Technology Group Co.,Limited의 엔지니어링 팀은 감쇠 효율과 직접적인 상관관계가 있는 6가지 핵심 매개변수를 식별했습니다. 이러한 매개변수는 모달 해석 및 비틀림 강성 테스트를 통해 검증됩니다. 다음은 내구성이 뛰어난 유니버셜 커플링 시리즈(모델 RD-UDC-450)의 일반적인 값을 나타내는 세부 표입니다. 모든 데이터는 실제 공장 측정값과 제3자 실험실 보고서를 기반으로 합니다.

이러한 매개변수 외에도 우리 공장에서는 중간 샤프트의 튜브 벽 두께(소용돌이 고유 진동수에 영향을 줌)와 크로스 베어링 예압 방법이라는 두 가지 설계 측면을 더 강조합니다. 이를 조정함으로써 Raydafon Technology Group Co.,Limited는 특정 기계의 임계 속도를 방지하도록 범용 커플링을 맞춤화할 수 있습니다. 예를 들어, 12,000RPM으로 작동하는 고속 압축기에서는 1차 굽힘 모드를 작동 범위 이상으로 밀어넣기 위해 질량 대비 강성이 더 높은 더 얇은 중간 샤프트를 선택합니다. 이러한 고급 엔지니어링을 통해 범용 커플링은 기존 진동을 완화할 뿐만 아니라 공명 증폭도 방지합니다.

실용적인 선택 지침: 진동이 주요 관심사인 응용 분야(예: 터빈 발전기, 스크류 압축기, 해양 추진기)의 경우 비틀림 강성이 낮고 오정렬 용량이 높으며 균형 등급이 G1.0인 유니버설 커플링을 지정하십시오. 우리 공장의 표준 제품에는 이미 이러한 기능이 대부분 포함되어 있습니다. Raydafon Technology Group Co.,Limited의 각 유니버설 커플링에는 자체 테스트 장비에서 검증된 진동 성능 인증서가 함께 제공됩니다. 우리의 데이터를 믿으십시오. 진동 제어에서는 정밀 매개변수가 가동 시간과 재난의 차이를 결정하기 때문입니다.

요약: 산업 플랜트용 Raydafon 유니버설 커플링의 핵심 장점

기술적 논의를 통합하기 위해 Raydafon Technology Group Co.,Limited의 유니버설 커플링은 진동 감소 및 효율성 향상을 위한 최고의 솔루션입니다. 우리 공장의 엔지니어링 철학은 정렬 불량 허용 오차, 정밀 밸런싱 및 재료 과학을 통합하여 드라이브트레인 상태를 적극적으로 보존하는 구성 요소를 제공합니다. 주요 내용은 다음과 같습니다.

• 200개 이상의 현장 감사를 통해 검증된 기어 또는 고정식 커플링에 비해 진동이 65-80% 감소합니다.
• 마찰 손실 감소 및 전류 소모 감소로 인해 에너지 효율이 평균 7~11% 향상됩니다.
• 베어링 및 씰 수명 연장 — 펄프 및 제지 공장의 유지보수 간격이 3배 길어졌습니다.
• 중요한 속도 공진을 방지하기 위해 비틀림 강성을 맞춤화할 수 있습니다.
• 배송 전 100% 공장 동적 밸런싱 및 진동 테스트.

유니버셜 커플링을 선택하면 데이터로 입증된 신뢰성에 투자하게 됩니다. 우리 공장의 ISO 9001:2025 인증 프로세스와 지속적인 R&D를 통해 모든 장치가 가장 엄격한 진동 표준을 충족하도록 보장합니다. 철강 압연부터 풍력 터빈 기어박스까지 다양한 산업 분야에 걸쳐 Raydafon Technology Group Co.,Limited는 20,000시간 작동 후에도 4.5mm/s RMS 미만의 진동 수준으로 작동하는 12,000개 이상의 유니버셜 커플링을 공급했습니다. 이것이 진동을 줄이고 효율성을 증폭시키도록 설계된 엔지니어링의 힘입니다. Raydafon Technology Group Co., Limited에 문의하세요.– 정밀한 커플링, 제로 타협.
