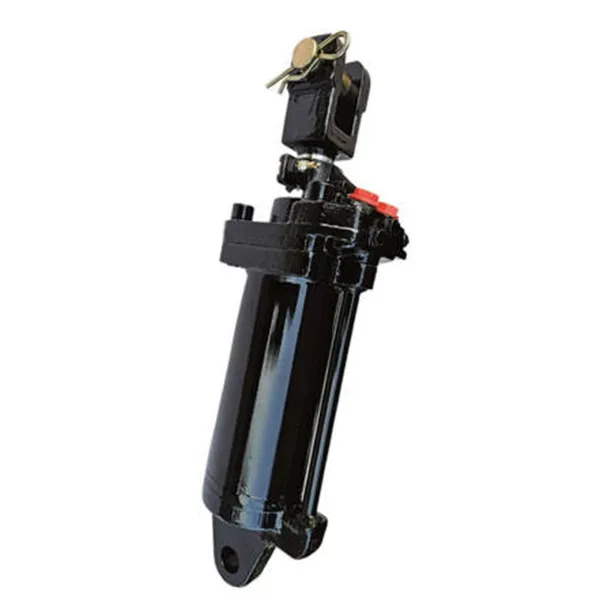

EP-TF1304.55.012 유압 리프트 실린더

핵심 엔지니어링 사양

제품 구성 요소

EP-TF1304.55.012로 이전 실린더를 교체하는 유압 리프트 실린더는 현명한 움직임이지만이 견고한 유압 리프트 실린더를 최대한 활용하려면 올바른 부품과 페어링해야합니다. 가장 잘 작동하는 것에 대해 이야기합시다.

유압 제어 밸브로 시작하십시오.이 작은 작업자는 실린더의 흐름 요구를 따라야합니다. 밸브의 GPM/LPM 등급이 너무 낮 으면 시스템이 막히면 산업용 유압 리프트 실린더의 움직임이 느려집니다. 아무도 지연된 설정을 원하는 사람이 없으므로 밸브를 실린더의 요구와 일치시키는 것은 협상 할 수 없습니다.

그런 다음 유압 펌프가 있습니다. 이와 같은 더 강력한 유압 리프트 실린더로 업그레이드하는 경우 현재 펌프가 절단되지 않을 수 있습니다. 필요한 속도로 실린더를 계속 움직일 수 있도록 충분한 유체를 밀 수 있는지 확인해야합니다. 소형화 된 펌프는 가장 강력한 강력한 유압 리프트 실린더조차도 유지 하므로이 점검을 건너 뛰지 마십시오.

기본 사항을 간과하지 마십시오 : 최고급 유압 유체 및 필터. 유압 리프트 실린더의 생명체로 생각하십시오. 깨끗한 액체는 씰을 유지하고, 누출과 마모를 멈추고 성능을 탱크 할 수 있습니다. 저렴한 유체 또는 오래된 필터를 훑어 보는 것은이 안정적인 유압 리프트 실린더의 수명을 단축하는 빠른 방법입니다.

유압 실린더의 리프팅 용량을 계산하는 방법

유압 실린더가 얼마나 들어 올릴 수 있는지 알아내는 것은 단지 수학 운동이 아니라 기어에 적합한 것을 선택하는 열쇠입니다. 가위 리프트에 유압 리프트 실린더를 사용하거나 재료를 똑바로 움직이거나 자동차를 들어 올리 든 크기를 올바르게 얻으면 물건을 안전하게 유지하고 잘 작동하며 필요한 것보다 더 많은 비용이 들지 않습니다.

기본 공식부터 시작하십시오. 과도하게 복잡하지 않아도됩니다. 리프팅 력은 실린더의 유효 영역의 압력 시간으로 이어집니다. 메트릭에서는이 힘 (Newtons) = 압력 (Pascals) × 면적 (제곱 미터)입니다. 제국의 경우 힘 (파운드) = 압력 (PSI) × 면적 (제곱 인치)입니다. 해당 영역을 얻으려면 π 시간 (보어 직경의 절반)을 제곱하십시오. 200 바 (약 2,900psi)에서 100mm 보어 (약 3.94 인치)가있는 강력한 유압 리프트 실린더가 있다고 가정 해 봅시다. 이 지역은 0.00785 평방 미터 인 3.14 배 (0.05 미터 제곱)입니다. 200 × 10 × 10 ° Pascals를 곱하면 약 15,700 개의 뉴턴의 힘을보고 있습니다.

다음으로 뇌졸중 길이를 잊지 마십시오. 들어 올려야하는 얼마나 높은지는 그것에 달려 있습니다. 도크 레벨러를위한 소형 유압 리프트 실린더이든 텔레스코픽 리프트 용 긴 스트로크 원이든 스트로크가 필요한 수직 움직임과 일치하는지 확인하십시오. 너무 짧고 도달 할 수 없습니다. 너무 길고 공간을 낭비하고 있습니다.

그런 다음 이론적 힘, 즉 유사성, 실린더가 장착 된 각도, 얼마나 빨리 움직이는지를 자르는 실제 물건이 있습니다. 그렇기 때문에 일반적으로 1.2 ~ 1.5의 안전 요인을 추가합니다. 엘리베이터 나 항공 플랫폼과 같은 중요한 지점의 수직 유압 리프팅 실린더의 경우 추가 마진이 선택적이지 않으므로 안전을 유지해야합니다.

마지막으로 실린더의 장착 방법을 확인하십시오. 부착 된 방식은 힘이 얼마나 잘 전달되는지에 영향을 미칩니다. 사용자 정의 설정에서 OEM 유압 리프트 실린더를 사용하는 경우 마운팅 포인트가 굽히거나 마모하지 않고 전체 하중을 처리 할 수 있는지 확인하십시오. 리프팅 테이블을위한 단일 작용 유압 리프트 실린더 또는 수직 작업을위한 이중 작용을 위해 Raydafon 팀은 올바른 크기와 설정을 못 박는 데 도움이 될 수 있습니다. 하중, 스트로크 및 압력을 알려 주시면 작업을위한 올바른 유압 리프트 실린더로 안내해 드리겠습니다.

FAQ

Q1 : 현재 실린더가 작업을 위해 크기가 크지 않은지 어떻게 알 수 있습니까?

A : 일반적인 징후에는 엔진이 RPM이 높은 경우에도 기계의 정격 하중을 들어 올릴 수 없거나 정상적인 사용 중에 시스템의 압력 릴리프 밸브가 자주 활성화됩니다.

Q2 : 내부 피스톤 씰 누출의 징후는 무엇입니까?

A : 가장 명백한 부호는 "실린더 드리프트"입니다. 여기에서 제어 입력없이 상승 된 하중이 천천히 낮아집니다. 또한 전력 손실과 정상주기보다 느린주기 시간을 알 수 있습니다.

Q3 : 더 많은 전력을 얻기 위해 더 큰 실린더로 간단히 교체 할 수 있습니까?

A : 더 큰 보어 실린더는 더 많은 힘을 제공하지만 나머지 시스템 (펌프, 밸브, 호스)이 적절한 흐름을 제공 할 수 있도록해야합니다. 또한 새로운 실린더의 물리적 치수와 장착 지점이 기계에 적합한 지 확인해야합니다. 확실하지 않은 경우 전문가에게 상담하십시오.

Q4 : 내 유압 실린더가 막대가 나오는 끝에서 새는 것입니다. 이것이 무엇을 의미합니까?

A : 이것은로드 씰의 고장을 나타냅니다. 득점 또는 손상된 막대, 오염 또는 간단한 마모로 인해 발생할 수 있습니다. EP-TF1304.55.012의 중형 와이퍼 및 하드 크롬로드는이 일반적인 문제를 최소화하도록 설계되었습니다.
