유압 실린더의 분류는 무엇입니까?

유압 실린더, 유압 시스템의 핵심 작동 성분으로서, 유압 에너지를 기계적 에너지로 효율적으로 변환하여 선형 왕복 운동 또는 스윙 모션을 달성하는 데 주로 책임이있다. 구조는 간소화되고 성능은 안정적이며 감속 장치가 필요하지 않고 부드러운 움직임을 달성 할 수 있으며 전송 클리어런스가 없으므로 다양한 유형의 기계에 널리 사용됩니다. 다른 기능에 따라 유압 실린더는 일반적으로 다음 범주로 분류됩니다.

유압 실린더의 주요 분류

단일 활성 실린더

단일 작용 유압 실린더는 일방적 인 유압 오일 푸시를 통해서만 일원 추력을 생성 할 수있는 유압 장치이며, 스프링, 자급 또는 외부 하중으로 재설정을 완료해야합니다. 이 장치는 실린더 배럴, 실린더 헤드, 피스톤, 피스톤로드 및 밀봉 장치로 구성됩니다. 유압 오일은 피스톤의 유효 영역의 한쪽에만 작용하는 반면, 다른 끝 챔버는 공기와 접촉합니다.

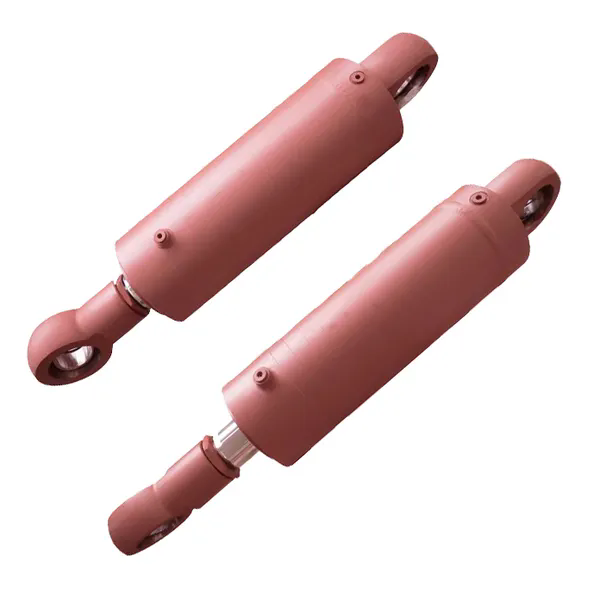

Raydafon 모델 :쓰레기 트럭 유압 실린더, 유압 리프트 실린더

이중 작용 실린더

이중 작용 유압 실린더는 피스톤의 양쪽에서 압력 오일을 입력 할 수있는 유압 실린더를 나타냅니다. 종종 잭의 주행 구성 요소로 사용됩니다. 이중 작용 유압 실린더의 액추에이터는 유압 운동 시스템의 주요 출력 장치입니다. 크기, 유형 및 설계 구조가 다양하지만이 부분은 일반적으로 가장 관찰 가능합니다. 이 액추에이터는 액체 압력을 빠르고 제어 가능한 선형 운동 또는 하중을 구동하기 위해 힘으로 변환합니다.

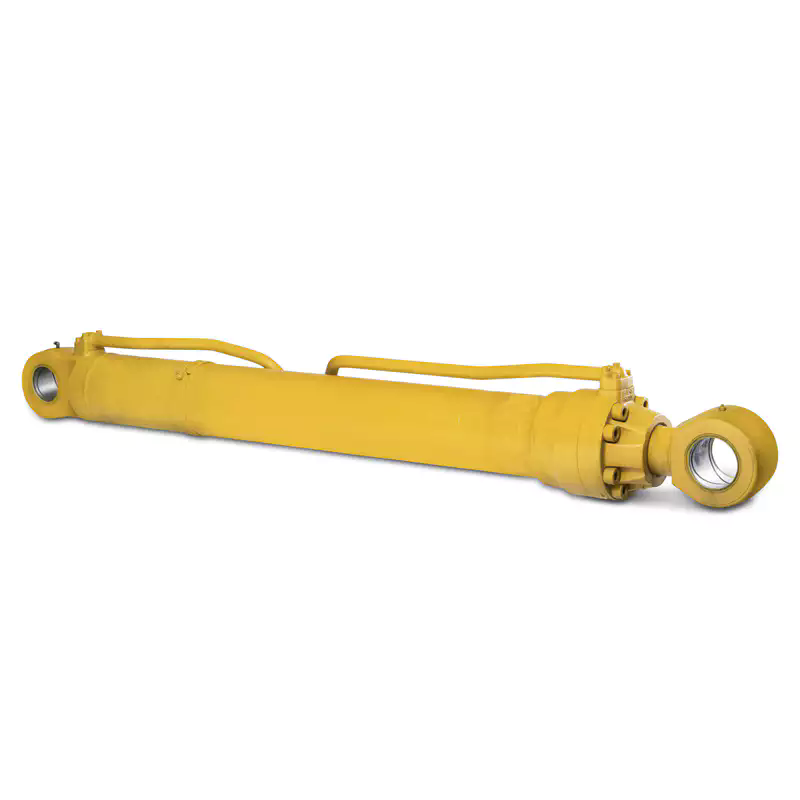

Raydafon 모델 :굴삭기 유압 실린더, 지게차 유압 실린더

망원경 실린더

다단계 유압 실린더로도 알려진 망원경 유압 실린더는 2 개 이상의 피스톤으로 구성됩니다. 확장 시퀀스는 크게에서 작은 것부터 작은 것부터 후퇴하면 작은 것부터 큰 것입니다. 이 유압 실린더는 소형 구조로 수축시 더 긴 스트로크와 길이가 짧아 질 수 있습니다.

Raydafon 모델 :

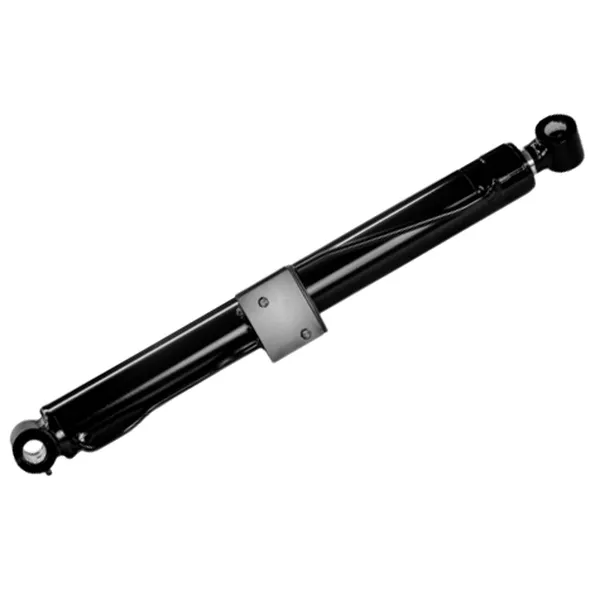

공중 작업 차량 유압 실린더

제품 매개 변수Raydafon'에스유압 실린더

물질 과학 :

배럴 : 원활한 강철 튜브

로드 : 4340 합금 강 + 0.05mm 크롬 도금

마운트 : 단조 SAE 1045 탄소강

기술 매개 변수 테이블 :
