유압 실린더를 선택할 때 스트로크 길이가 중요한 이유는 무엇입니까?

건설 장비, 농업 기계, 산업 자동화 등 중부하 작업용 유압 실린더를 선택할 때 성능, 안전성 및 수명을 결정하는 매개변수 중 하나가 나머지 매개변수보다 중요합니다.스트로크 길이. 스트로크 길이는 실린더가 얼마나 확장되거나 수축될 수 있는지를 결정할 뿐만 아니라 장착 구성, 로드 좌굴 저항, 씰 수명 및 전체 시스템 안정성에도 영향을 미칩니다. 잘못된 스트로크 길이를 선택하면 치명적인 기계적 고장, 비용이 많이 드는 가동 중지 시간 또는 비효율적인 작동이 발생할 수 있습니다. 이 포괄적인 가이드에서 당사는 20년 간의 업계 경험을 활용하여 스트로크 길이가 유압 실린더 선택의 초석인 이유와 정확한 요구 사항에 맞는 정보에 기반한 결정을 내리는 방법을 설명합니다.

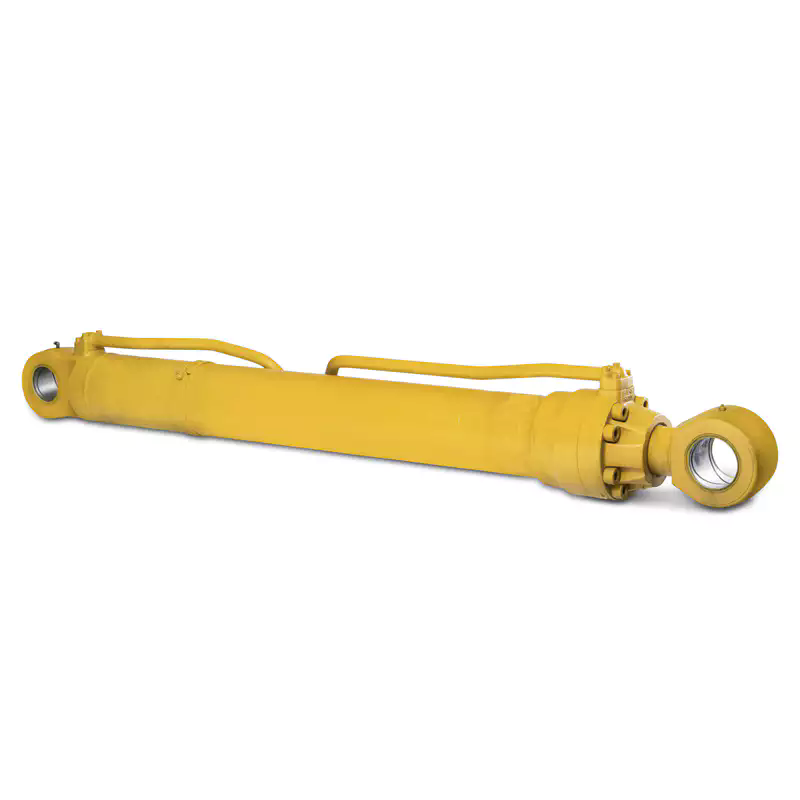

유체동력 솔루션의 선두주자로서,Raydafon Technology Group Co., Limited수천 개의 맞춤형 엔지니어링을 설계하고 제공했습니다.유압 실린더전 세계의 단위. 우리 공장은 엄격한 ISO 표준을 준수하여 각 실린더의 스트로크가 실제 조건에 최적화되도록 보장합니다. 기존 장치를 교체하든 새 시스템을 설계하든 스트로크 길이의 중요한 특성을 이해하면 성능 병목 현상과 예상치 못한 수리 비용을 절약할 수 있습니다. 스트로크 길이를 결정적인 요소로 만드는 메커니즘, 매개변수 및 실제 고려 사항에 대해 자세히 살펴보겠습니다.

스트로크 길이는 무엇으로 정의되며 이것이 유압 실린더 성능에 영향을 미치는 이유는 무엇입니까?

스트로크 길이는 피스톤 로드가 완전히 후진(닫힘) 위치에서 완전히 확장(열림) 위치까지 이동하는 총 거리입니다. 정의는 간단해 보이지만 그 영향은 기업의 모든 운영 측면에 파급됩니다.유압 실린더. 20년 동안 중장비 및 맞춤형 작동 시스템을 다루면서 저는 스트로크 길이의 사소해 보이는 불일치로 인해 심각한 오류가 발생하는 수많은 시나리오를 목격했습니다. ~에Raydafon Technology Group Co., Limited, 당사 엔지니어링 팀은 스트로크 길이를 전체 실린더가 설계되는 중심 기둥으로 간주합니다. 아래에서는 이 매개변수가 협상 불가능한 이유를 분석합니다.

첫째, 스트로크 길이는 사용 가능한 동작 범위를 직접적으로 결정합니다. 스트로크가 너무 짧으면 장비가 필요한 위치에 도달할 수 없습니다. 너무 길면 과도한 이동, 잠재적인 내부 충돌이 발생하고 압축 시 로드 좌굴 위험이 증가합니다. 또한 스트로크 길이는 씰 역학에 영향을 미칩니다. 스트로크가 길수록 피스톤 씰과 로드 베어링의 고르지 않은 마모를 방지하기 위해 보다 정밀한 정렬이 필요합니다. 당사 공장에서는 스트로크 대 보어 비율이 최적화된 실린더가 기성품 불일치 장치에 비해 씰 수명이 40% 더 길다는 사실을 문서화했습니다.

스트로크 길이와 연관된 중요 요소

• 로드 버클링 임계값:스트로크가 길수록 컬럼 로딩 실패 가능성이 높아집니다. 엔지니어는 스트로크 길이, 로드 직경 및 장착 스타일을 기반으로 오일러의 임계 하중을 계산해야 합니다.
• 씰 무결성:연장된 스트로크는 로드와 씰 사이의 접촉 경로를 증가시킵니다. 우리 공장에서는 높은 사이클에서 누출을 제로로 유지하면서 더 긴 스트로크를 수용하는 고급 폴리우레탄 씰을 사용합니다.
• 안내 및 베어링 길이:스트로크가 길수록 측면 힘으로 인해 실린더가 손상되는 것을 방지하기 위해 베어링 표면이 길어야 합니다.Raydafon Technology Group Co., Limited편향 없이 최대 3000mm의 스트로크를 처리할 수 있는 견고한 베어링 캡이 통합되어 있습니다.
• 장착 공간 제약:스트로크 길이는 수축 길이와 확장 길이를 나타냅니다. 많은 고객은 수축된 길이가 기계 프레임 내에 맞아야 한다는 점을 간과합니다. 우리 설계팀은 항상 3D 간섭 검사를 수행합니다.

성능 관점에서 올바른 스트로크 길이는 유압 실린더가 의도한 압력 범위 내에서 작동하도록 보장합니다. 스트로크가 너무 크면 유압유량이 추가되어 시스템 응답 시간이 단축될 수 있습니다. 반대로, 소형 스트로크는 기계적 한계를 초래합니다. 절곡기 또는 자재 취급과 같은 주기가 높은 응용 분야에서는 스트로크 길이가 에너지 효율성에도 영향을 미칩니다. 예를 들어, 필요한 것보다 50mm 더 긴 스트로크는 사이클 시간을 15% 늘려 생산성에 직접적인 영향을 미칠 수 있습니다. 따라서 실린더를 지정하기 전에Raydafon Technology Group Co., Limited스트로크 길이와 정확히 일치하도록 항상 기계의 전체 운동학적 프로필을 매핑하십시오.

스트로크 길이는 장착 안정성과 좌굴 저항에 어떤 영향을 줍니까?

장착 안정성은 스트로크 길이 계산 오류로 인해 가장 과소평가되는 경우가 많습니다. 클레비스, 트러니언, 플랜지, 러그 등 유압 실린더의 장착 스타일은 확장된 스트로크 길이와 상호 작용하여 모멘트와 측면 하중을 생성합니다. 우리 공장의 테스트 연구실에서는 측면 부하 조건에서 보어는 동일하지만 스트로크가 다른 실린더를 비교했습니다. 결과는 스트로크 길이가 권장 비율(표준 타이로드 실린더의 경우 스트로크 대 보어 비율 > 8:1) 이상으로 증가하면 실린더가 좌굴 및 장착 실패에 취약해진다는 것을 일관되게 보여줍니다. 이 관계를 자세히 살펴보겠습니다.

실린더가 확장되면 지지되지 않는 로드 길이가 늘어나 압축력을 받는 기둥처럼 작용합니다. 로드 직경에 비해 스트로크 길이가 너무 크면 적당한 하중이라도 영구적인 굽힘이나 심각한 파손을 초래할 수 있습니다. 이것이 바로 이유이다Raydafon Technology Group Co., Limited에서는 항상 업계 공식을 사용하여 임계 좌굴 하중을 계산할 것을 권장합니다. 충격 하중이 흔히 발생하는 덤프 트럭이나 굴삭기와 같은 이동식 응용 분야의 경우 종종 로드 직경을 늘리거나 스톱 튜브를 통합하여 스트로크 길이를 변경하지 않고 지지되지 않는 길이를 효과적으로 줄입니다.

스트로크 길이에 영향을 받는 주요 안정성 매개변수

• 기둥 강도:오일러 좌굴 공식(Pcr = π²EI / (KL)²)은 임계 하중이 스트로크 길이의 제곱에 따라 감소한다는 것을 보여줍니다. 스트로크가 20% 증가하면 좌굴 저항이 약 30% 감소합니다.
• 장착 응력 농도:긴 스트로크는 장착 브래킷, 핀 및 볼트에 대한 지렛대 힘을 증폭시킵니다. 우리 공장에서는 스트로크가 1.5미터를 초과할 때 장착 지점을 강화하기 위해 유한 요소 분석(FEA)을 사용합니다.
• 부하 시 처짐:스트로크가 길어지면 로드 편향이 커지고 씰 마모가 가속화되며 피스톤 정렬이 고르지 않게 됩니다. 우리는 굽힘에 저항하는 유도 경화 크롬 도금 로드를 사용하여 이 문제를 해결합니다.
• 유도 정확도:긴 행정 실린더의 경우 당사의 제조 공정에는 방사형 하중을 고르게 분산시키기 위해 매우 긴 청동 베어링이 통합되어 있습니다. 이 디자인 철학은 모든 사람의 표준입니다.유압 실린더우리가 생산하는 모델.

실용적인 관점에서 볼 때, 우리 팀은 800mm만큼 낮은 스트로크 길이에서 좌굴로 인해 고장난 수많은 경쟁사 실린더를 소형 로드로 교체했습니다. 폐기물 압축기에 대한 한 프로젝트에서 우리는 지지되지 않는 길이를 줄이기 위해 직경 100mm의 로드와 특수 스톱 튜브를 사용하여 스트로크 길이가 1800mm인 실린더를 설계했습니다. 그 결과 이전 장치에 비해 서비스 수명이 300% 증가했습니다. 이는 스트로크 길이가 단순한 치수 사양이 아니라 안전에 중요한 엔지니어링 결정임을 보여줍니다. 견고한 설치의 경우 다음과 같은 전문가와 상담하십시오.Raydafon Technology Group Co., Limited유압 실린더가 전체 스트로크 범위에 걸쳐 정적 및 동적 하중을 모두 견딜 수 있도록 보장합니다.

스트로크 길이를 맞춤화하면 전체 시스템 효율성이 향상되는 이유는 무엇입니까?

표준 스트로크 길이는 널리 사용 가능하지만 스트로크를 정확한 응용 분야에 맞게 맞춤화하면 효율성이 크게 향상됩니다. 수십 년간 광업, 건설, 농업 부문에 대한 컨설팅을 하면서 저는 단일 크기의 실린더가 속도, 에너지 소비 및 구조적 통합을 저하시키는 경우가 많다는 것을 확인했습니다. ~에Raydafon Technology Group Co., Limited, 우리는 액추에이터의 운동학을 기계의 듀티 사이클에 직접 맞추기 때문에 스트로크 길이 최적화를 옹호합니다. 정밀한 맞춤화가 시스템 효율성을 높이는 방법은 다음과 같습니다.

첫째, 맞춤형 스트로크 길이로 데드 트래블이 제거됩니다. 표준 실린더에는 전혀 사용되지 않는 추가 스트로크가 있을 수 있지만 실린더에는 여전히 각 사이클마다 전체 유압유량이 필요합니다. 이러한 낭비되는 용량은 펌프 부하와 에너지 낭비를 증가시킵니다. 필요한 스트로크 길이를 정확하게 지정함으로써 당사 공장에서는 내부 유체량을 줄여 응답 시간을 단축하고 작동 온도를 낮출 수 있습니다. 최근 자동화 프레스 라인의 경우 기성 옵션에 비해 스트로크 길이를 70mm 단축하여 사이클 시간을 12% 단축하고 유압 오일 소비를 8% 줄였습니다.

스트로크 사용자 정의의 효율성 이점

• 압력 강하 감소:스트로크 길이가 짧을수록 실린더 내부의 유체 경로가 짧아지고 압력 손실이 낮아지며 액추에이터 응답성이 향상됩니다.
• 컴팩트한 기계 설계:정확한 스트로크 길이를 통해 기계 프레임의 크기를 줄여 재료비와 전체 중량을 줄일 수 있습니다. 우리 공장은 OEM과 협력하여 실린더를 원활하게 통합합니다.
• 유지 관리 비용 절감:적절한 스트로크 길이는 측면 하중과 씰 응력을 최소화하여 예상치 못한 가동 중지 시간을 줄입니다. 당사 자체 데이터에 따르면 맞춤형 행정 실린더의 유지 관리 빈도가 30% 더 낮습니다.
• 최적화된 쿠셔닝 성능:스트로크 길이를 정확히 알면 피스톤을 부드럽게 감속시켜 스트로크 종료 시 충격과 소음을 줄이는 내부 쿠션을 설계할 수 있습니다.

또한 맞춤형 스트로크 길이를 통해 돌출 부품 없이 통합 위치 센서나 잠금 메커니즘과 같은 고급 기능을 통합할 수 있습니다. 예를 들어, 공중 리프트 플랫폼에서 스트로크 길이의 정밀도는 플랫폼이 과도하게 확장되지 않고 정확한 작업 높이에 도달하도록 보장합니다. 우리 공장에서는 CNC 가공을 사용하여 ±0.5mm의 스트로크 공차를 달성하고 위치 결정이 중요한 응용 분야에서 반복성을 보장합니다. 궁극적으로 맞춤화는 일반화됩니다.유압 실린더전체 유압 시스템의 효율성을 향상시키는 성능에 맞는 구성 요소로 변환됩니다. 와 파트너가 되면Raydafon Technology Group Co., Limited, 엄격한 엔지니어링 계산과 실제 검증을 통해 스트로크 길이를 최적화할 수 있습니다.

주요 유압 실린더 매개변수: 보어 크기, 로드 직경 및 스트로크 상관 관계

스트로크 길이와 기타 중요한 매개변수 간의 관계를 이해하면 균형 잡힌 설계가 보장됩니다. 다음은 방법을 보여주는 자세한 표입니다.Raydafon Technology Group Co., Limited표준화한다유압 실린더최적의 성능과 안전성을 위해 보어와 로드 직경을 기준으로 권장되는 스트로크 한계를 보여줍니다. 데이터는 당사 공장의 엔지니어링 지침과 엄격한 현장 테스트를 통해 파생되었습니다.

우리 공장에서는 이러한 값이 출발점임을 강조합니다. 이러한 한계를 넘는 스트로크를 위해 더 큰 로드 직경, 강화된 베어링 또는 텔레스코픽 구성과 같은 추가 설계 기능을 통합합니다. 또한 수직 실린더는 좌굴 위험이 적지만 피스톤 낙하를 신중하게 고려해야 하기 때문에 장착 방향(수평 대 수직)이 허용 스트로크 길이에 영향을 미칩니다. 모든유압 실린더~에서Raydafon Technology Group Co., Limited스트로크 길이가 계산된 최대 부하 용량과 상관관계가 있는 자세한 사양 시트가 함께 제공됩니다. 또한 우리는 절대적인 신뢰성을 보장하기 위해 중요한 응용 분야에 대한 유한 요소 분석 보고서를 제공합니다.

스트로크 길이와 상호 의존적인 기타 매개변수

• 실린더 장착 유형:트러니언 마운트는 더 나은 부하 분산으로 인해 플랜지 마운트에 비해 더 긴 스트로크를 허용합니다.
• 작동 압력:더 높은 압력(최대 350bar)에서는 좌굴을 방지하기 위해 더 짧은 스트로크나 더 큰 로드 직경이 필요합니다.
• 씰 재질:1200mm보다 긴 스트로크의 경우 특수 PTFE 기반 씰을 사용하여 낮은 마찰을 유지하고 압출을 방지합니다.
• 온도 범위:극한의 온도는 막대 팽창에 영향을 미칠 수 있습니다. 더 긴 스트로크에는 열 성장에 대한 보상이 필요합니다.

엔지니어는 표와 이러한 상호 의존적 매개변수를 참조하여 스트로크 길이와 보어 크기 및 로드 강도의 균형을 맞추는 실린더를 자신있게 선택하거나 맞춤 주문할 수 있습니다.Raydafon Technology Group Co., Limited광범위한 부품 재고를 유지하여 긴 리드 타임 없이 맞춤형 스트로크 길이를 갖춘 실린더를 제작할 수 있습니다. 이러한 유연성을 통해 성능과 비용 효율성을 모두 극대화하는 정밀하게 설계된 솔루션을 얻을 수 있습니다.

요약 및 최종 권장 사항

스트로크 길이는 단순한 이동 거리 그 이상입니다. 이는 유압 실린더 기능성, 안전성 및 효율성의 초석입니다. 이 가이드 전반에 걸쳐 스트로크 길이가 좌굴 저항, 장착 안정성, 씰 수명, 시스템 응답 및 전체 기계 설계에 어떤 영향을 미치는지 조사했습니다. 신중한 기성품 선택이든 맞춤형 엔지니어링이든 올바른 스트로크 길이를 선택하면 가동 중지 시간이 줄어들고 총 소유 비용이 낮아지며 작동 안전성이 향상됩니다. ~에Raydafon Technology Group Co., Limited, 우리 공장의 접근 방식은 고급 시뮬레이션 도구, 재료 과학 및 수십 년간의 실무 경험을 통합하여 가장 까다로운 환경에서 탁월한 유압 실린더를 제공합니다.

새로운 프로젝트나 개조의 경우 응용 분야의 운동학적 요구 사항, 부하 프로필 및 장착 제약 조건에 대한 포괄적인 분석부터 시작하는 것이 좋습니다. 당사의 엔지니어링 팀은 이상적인 스트로크 길이 및 관련 매개변수를 정의하는 데 도움을 드릴 준비가 되어 있습니다. 스트로크 길이를 나중에 고려하지 마십시오. 스트로크 길이를 중요한 설계 변수로 취급하는 제조업체와 협력하십시오. 연락하다Raydafon Technology Group Co., Limited오늘 귀하의 유압 실린더 요구 사항에 대해 논의하고 맞춤형 견적을 요청하십시오. 당사의 공장 지원 보증 및 글로벌 지원 네트워크는 귀하의 장비가 매 사이클마다 최고의 성능을 발휘하도록 보장합니다.

FAQ: 스트로크 길이 선택에 관한 일반적인 질문
