플라스틱 베벨 기어
  • 플라스틱 베벨 기어플라스틱 베벨 기어
  • 플라스틱 베벨 기어플라스틱 베벨 기어

플라스틱 베벨 기어

Raydafon은 중국 닝보에서 직각 드라이브용 POM 및 나일론으로 성형된 플라스틱 베벨 기어를 제조합니다. 표준 비율은 1:1, 2:1, 3:1, 4:1 및 5:1입니다. 피치 모듈 M0.25 ~ M1; 치아 개수 10~60개; 보어 직경 3.0 ~ 10.0 mm; 외부 직경 8.7 ~ 60.4 mm; 작동 온도 −40 °C ~ +80 °C. 부품 번호에는 GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512060, GB1M512060BS, GB1M512*가 포함됩니다. 및 GB1M512BS*. BS 접미사는 황동 인서트와 고정 나사를 나타냅니다. 중요: GB1M512* 및 GB1M512BS*는 60톱니 베벨 기어에만 일치하며 다른 기어와는 호환되지 않습니다. 성형된 톱니 형상은 조용하고 단단한 메쉬를 제공합니다. 폴리머는 자체 윤활성이 있고 내화학성이 있습니다. 도면에 사용할 수 있는 맞춤형 모듈, 톱니 수, 보어, 허브 및 재료 등급; 24 시간 이내에 견적.

플라스틱 베벨 기어 — 맞춤형 성형 POM 및 나일론, M0.25 ~ M1

소형 정밀 메커니즘을 위한 직각 구동 기어: 10~60개 톱니를 갖춘 1:1~5:1의 전체 비율 제품군, POM 또는 나일론으로 성형, 옵션 황동 인서트 및 고정 나사 포함. 커피머신과 프린터에 사용할 수 있을 만큼 조용하고, 배터리 구동 장치에 사용할 수 있을 만큼 가벼우며, 전 세계 어디에서나 도면 작업에 사용할 수 있습니다.

  • 1:1 – 5:1표준 비율
  • M0.25 – M1피치 모듈(mod)
  • 10 – 60사용 가능한 치아 개수
  • −40 ~ +80°C작동 온도

직각 드라이브용 플라스틱 베벨 기어 - 맞춤형 성형 POM 및 나일론

플라스틱 베벨 기어는 절단된 금속 톱니 대신 성형된 폴리머 톱니를 사용하여 드라이브를 90도 회전시킵니다. 이러한 단일 변경으로 윤활유가 필요하지 않고, 쌍의 무게가 줄어들며, 메시가 눈에 띄게 조용해집니다. 이것이 바로 커피 머신, 프린터, 커튼 모터, 로봇 진공청소기 및 소형 원격 제어 차량에 이러한 배열이 나타나는 이유입니다. Raydafon은 중국 닝보에 있는 자체 공장에서 제조업체이자 공급업체로 이 제품군을 생산하므로 귀하와 성형 기계 사이에 거래 마진이 없습니다.

맞춤화에는 일반적으로 기어의 적합 여부를 결정하는 매개변수(모듈, 톱니 수, 보어 직경, 허브 및 보스 치수, 비율, 폴리머 자체)가 포함됩니다. 도면, 샘플 장비 또는 치수가 포함된 사진을 보내주시면 가장 가까운 표준 부품을 확인하거나 새 도구 견적을 보내드립니다. 동일한 워크샵의 관련 제품에는 더 넓은 범위가 포함됩니다.플라스틱 기어범위,플라스틱 헬리컬 기어평행축 드라이브 제품군 및 금속베벨 기어토크가 폴리머가 전달할 수 있는 수준을 초과하는 라인.

플라스틱 베벨 기어 사양

  • 표준 치수 참조Φ12 mm(아래 표에 나열된 크기로도 사용 가능)
  • 피치 모듈(mod)M0.25, 표준 부품 범위에 0.5와 1.0 포함
  • 재료 유형플라스틱 - POM, 나일론(PA) 또는 고객 요구에 따라
  • 비율1:1, 2:1, 3:1, 4:1, 5:1
  • 작동 온도−40°C ~ +80°C
  • 선택적 기능황동 인서트, 고정 나사, 맞춤형 보어 및 허브
  • 맞춤화모듈, 톱니 개수, 보어, 보스 길이, 톱니 폭, 재료 등급

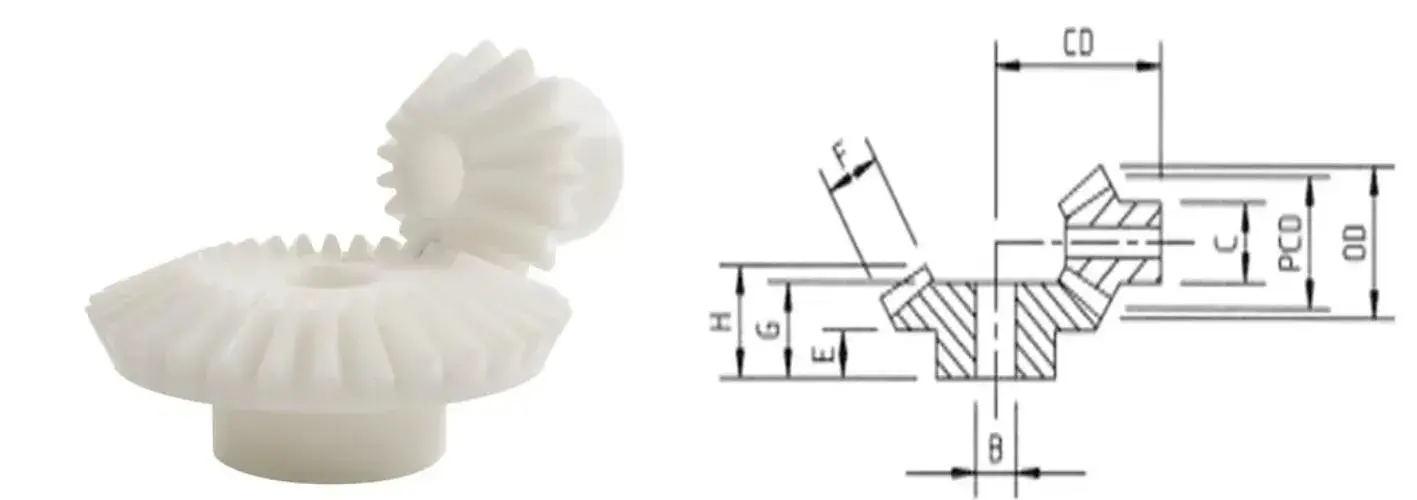

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
플라스틱 베벨 기어 제품군의 참조 형상 - 아래 치수 문자는 이 도면에 해당합니다.
1:1동일한 속도, 직각 전송
2:1출력 속도를 절반으로 줄입니다.
3:13단 감속
4:11/4 속도 감소
5:15단 감속

중요한 일치 참고사항:비율 짝을 이루는 쌍을 함께 사용해야 합니다. 1:1 비율의 직선형 베벨 기어는 해당 비율 내에서 상호 교환이 가능하지만부품 번호가 *로 끝나는 5:1 비율 부품(GB1M512* 및 GB1M512BS*)은 60톱니 베벨 기어에만 일치하며 해당 형상은 다른 기어와 호환되지 않습니다.주문하기 전에 결합 부품 번호를 확인하십시오.

치수, 톱니 수 및 비율

모든 치수는 mm 단위입니다. 위의 참조 도면과 함께 문자 B, CD, C, E, F, G 및 H를 사용하여 자신의 레이아웃에 맞는지 확인하십시오.

모든 열을 읽으려면 테이블을 옆으로 스크롤하세요. 오른쪽 열에는 각 부품의 황동 인서트 및 고정 나사 버전이 표시됩니다.

부품 번호 정점
(모드)
수
이
모든 치수(mm) 황동 인서트
& 고정나사
외부 직경 피치 직경 보어 직경 비 CD 허브 직경 기음 보스 길이 E 톱니 폭 F 길이 G 길이 H
1:1 비율
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
2:1 비율
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
3:1 비율
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
4:1 비율
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
5:1 비율
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

표 읽기:BS 접미사가 붙은 부품에는 황동 인서트와 포지티브 샤프트 고정용 고정 나사가 있습니다. 문자 B, CD, C, E, F, G 및 H는 위 사양 섹션의 참조 도면을 따릅니다. 길이 열의 대시는 해당 부품에 치수를 적용할 수 없음을 의미합니다. 어떤 쌍이 귀하의 레이아웃에 적합한지 확신할 수 없습니까? 도면이나 샤프트 치수를 보내주시면 일치시켜 드리겠습니다.

제품 세부정보

성형 플라스틱 베벨 기어의 사진 - 톱니 형태, 허브 및 황동 인서트 옵션.

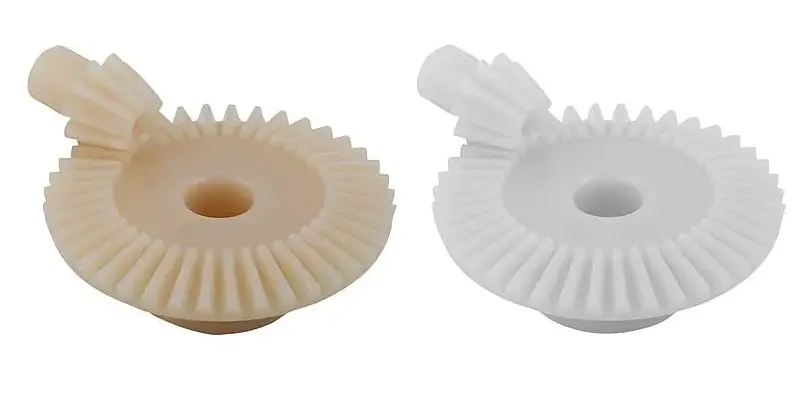

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
성형 플라스틱 베벨 기어 - 비율 범위 전체에 걸쳐 톱니 형태와 허브 디테일.

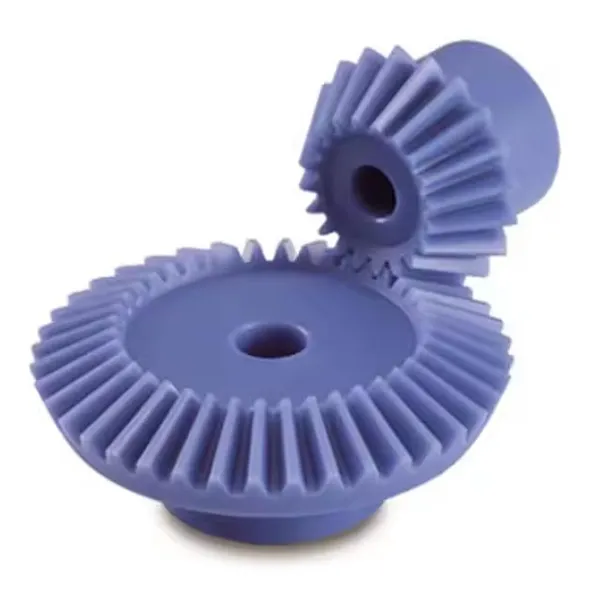

Plastic bevel gear pair in POM moulded for a right-angle drive
직각 구동용 POM 베벨 기어 쌍입니다.

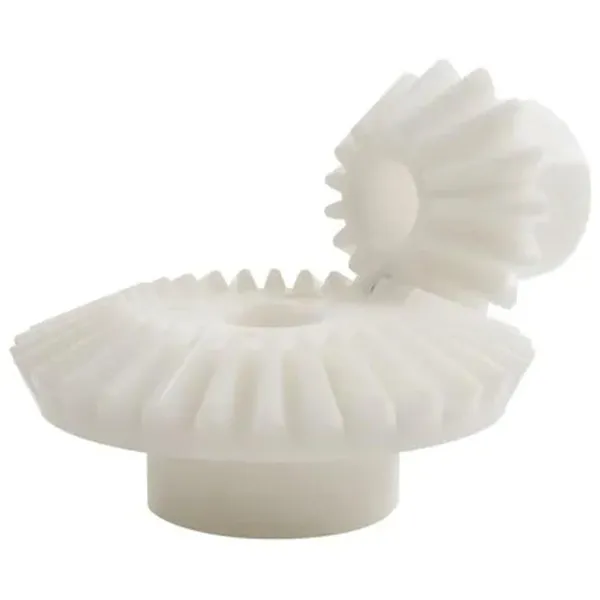

Plastic bevel gear set assembled and checked before packing
포장하기 전에 맞물린 기어 세트의 메쉬와 백래시를 검사합니다.

주요 장점

  • 깨끗하고 내마모성이 뛰어난 폴리머POM과 나일론은 습기와 다양한 화학 물질에 저항하므로 기어는 도금된 금속 기어가 결국 부식될 수 있는 습하고 세척되거나 약간 부식되는 환경에서도 계속 작동합니다. 유지 관리할 페인팅, 도금 및 유막이 없습니다.
  • 정밀하게 성형된 치아톱니 형태는 커터가 아닌 금형 캐비티에서 나오므로 배치 전반에 걸쳐 맞물림이 단단하고 일관되게 유지됩니다. 그 결과 꾸준하고 조용한 회전이 가능합니다. 이는 커피머신이나 프린터와 같이 소음에 민감한 장치에서 가장 중요한 특성입니다.
  • 금속 무게의 일부낮은 질량은 샤프트와 베어링의 부하를 줄이고 모터가 구동해야 하는 관성을 줄이며 휴대용 및 배터리 구동 제품의 배터리 수명을 연장합니다.
  • 컴팩트한 크기의 직각 드라이브베벨 형상은 별도의 기어박스 하우징 없이도 90도까지 동력을 전달하므로 작은 메커니즘을 짧고 간단하게 조립할 수 있습니다.
  • 도면에 맞게 사용자 정의모듈, 톱니 수, 보어 직경, 허브 및 보스 치수, 비율 및 폴리머 등급을 모두 요구 사항에 맞게 생산할 수 있습니다. 표에 있는 표준 부품이 맞을 경우 이를 알려드리고 툴링 비용을 절감해 드립니다.
  • 공장에서 직접 가격 및 관리성형, 검사, 포장이 사내에서 이루어지기 때문에 중간 마진이 없으며 부품을 만든 동일한 팀에서 품질을 확인합니다.

응용

가벼운 무게, 조용한 작동 및 내부식성의 조합으로 인해 플라스틱 베벨 기어는 여러 제품군의 소형 직각 드라이브에 적합합니다.

스마트 홈 기기

스마트 커튼 기계는 방을 방해하지 않고 조용히 열리고 닫히는 반면, 로봇 진공 청소기는 동일한 직각 드라이브를 사용하여 낮은 전력 소모와 긴 서비스 수명으로 올라가고 회전합니다.

사무용품

프린터는 원활한 용지 공급과 낮은 작동 소음을 위해 일관된 톱니 형태에 의존하며, 분쇄기는 조기 고장 없이 지속적인 용지 적재에 대처하기 위해 내화학성과 내마모성을 사용합니다.

장난감 및 소비재

원격 제어 차량은 무게가 가벼워 배터리 수명이 향상되고 폴리머는 낙하 및 충격을 견딜 수 있다는 장점이 있습니다. 어린이용 제품에 적합한 재질 등급이 제공됩니다.

커피 머신 및 소형 가전제품

밀폐형 기기의 직각 드라이브는 주변 부품의 그리스 오염 없이 작동하며, 성형된 메쉬는 국내 환경에서 작동 소음을 낮게 유지합니다.

계측 및 소형 액추에이터

낮은 관성과 비자성, 녹슬지 않는 부품이 장점인 측정 및 위치 지정 메커니즘에서 컴팩트한 90도 이동이 가능합니다.

맞춤형 기계

금속 베벨 쌍, 별도의 하우징 및 윤활 지점이 필요한 소형 직각 드라이브. 도면과 관세를 보내주시면 재질과 비율에 대해 조언해 드립니다.

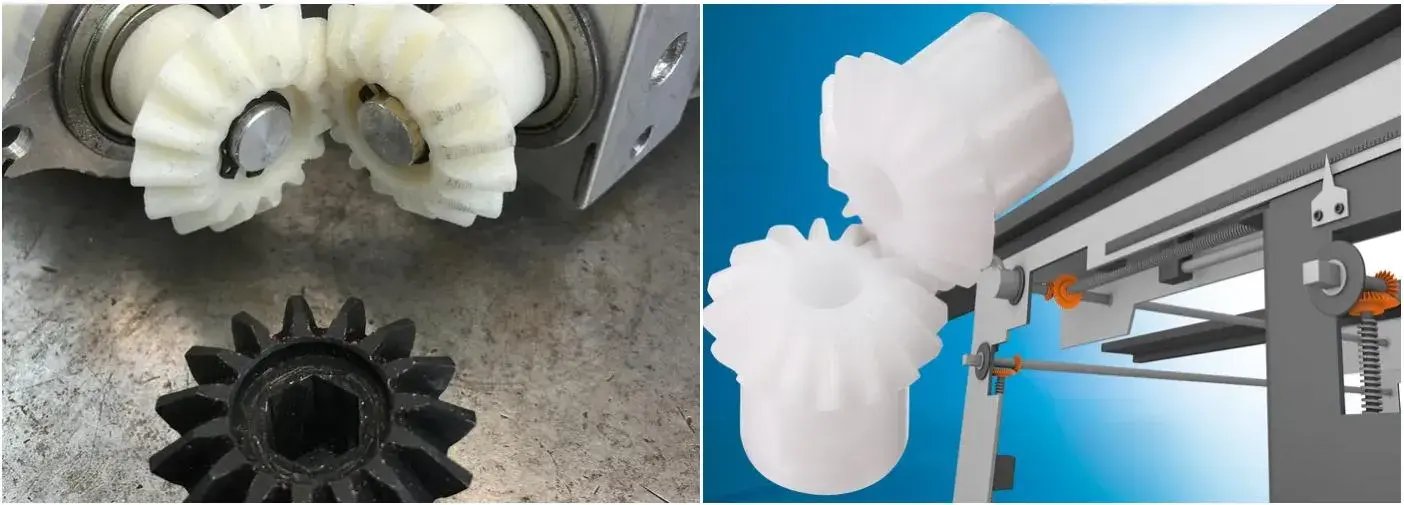

Plastic bevel gears used in smart home, office equipment and toy applications
스마트 홈, 사무 기기 및 소비자 제품 응용 분야 전반에 걸쳐 사용되는 플라스틱 베벨 기어입니다.

구매자 FAQ

  • 내 도면이나 샘플에서 플라스틱 베벨 기어를 생산할 수 있습니까?예. 모듈, 톱니 수, 비율, 보어 및 재료 선호도가 포함된 치수 도면 또는 샘플 기어를 보내십시오. 위 표의 기존 표준 부품이 맞는지 확인하거나 새 금형을 견적하고, 툴링 전에 형상을 검증하려는 경우 먼저 가공된 프로토타입을 공급할 수 있습니다.
  • POM과 나일론 중 어떤 소재를 선택해야 합니까?POM은 견고하고 마찰이 적으며 습도 하에서 치수 안정성이 있어 중심 거리와 백래시를 예측 가능하게 유지하기 때문에 정밀 베벨 쌍에 일반적으로 선택됩니다. 나일론은 더 단단하고 충격을 더 잘 흡수하지만 수분을 흡수하고 크기가 약간 움직입니다. 부하, 속도, 환경을 알려주시면 추천해 드립니다.
  • 기어는 일치하는 쌍으로 제공됩니까?베벨 쌍은 설계된 결합 기어에서만 올바르게 작동합니다. 별표가 표시된 부품(GB1M512* 및 GB1M512BS*)은 60톱니 기어에만 일치하며 다른 기어와는 호환되지 않습니다. 다른 모든 부품 번호의 경우 주문하기 전에 당사에 결합 부품을 확인하시면 쌍을 확인해 드리겠습니다.
  • 부품 번호에 붙는 BS 접미사는 무엇을 의미하나요?BS는 일반 성형 보어에 의존하는 대신 샤프트에 확실한 기계적 고정을 제공하는 황동 인서트 및 고정 나사를 나타냅니다. 기어가 역방향 하중을 받거나 샤프트 핏이 미끄러지지 않아야 하는 경우에 일반적으로 선택됩니다.
  • 작동 온도는 얼마이며 더 높은 온도의 재료를 공급할 수 있습니까?표준 범위는 −40 °C ~ +80 °C입니다. 더 뜨거워지는 장비의 경우 PEEK 또는 PPS와 같은 재료를 인용할 수 있습니다. 지속적인 작동 온도를 알려주시면 해당 응용 분야에 필요한 것이 무엇인지 확인해 드리겠습니다.
  • 리드타임과 주문 조건은 무엇입니까?필요한 수량과 함께 부품 번호나 도면을 보내주십시오. 우리는 가격, 툴링 요구 사항(있는 경우) 및 리드 타임(일반적으로 24시간 이내)을 회신합니다. 표준 부품은 생산 재고에서 배송됩니다. 새로운 툴링은 확인된 도면을 따릅니다.

관련 제품 및 추가 자료

플라스틱 베벨 기어 견적 요청

위의 표나 자신이 만든 도면의 부품 번호(모듈, 비율, 톱니 수, 보어 및 수량)를 보내십시오. 상대 기어에 대한 장착 여부를 확인하고, 재료에 대한 조언을 드리며, 24시간 이내에 가격과 리드 타임을 회신해 드립니다.

지금 문의 보내기

* 비율은 일치하는 쌍으로 주문해야 합니다. 치수는 사양 섹션의 참조 도면을 따릅니다. 주문하기 전에 어셈블리에 대한 최종 도면을 확인하십시오. 황동 인서트 및 고정 나사 버전은 BS 접미사로 식별됩니다.
