나선형 베벨 기어

Raydafon은 중국 닝보에 있는 자체 공장에서 직각 드라이브용 나선형 베벨 기어를 제조합니다. 곡선형 톱니 라인은 매 순간 2개 이상의 톱니를 접촉 상태로 유지하므로 드라이브는 동일한 크기의 직선형 베벨 쌍보다 더 부드럽고 조용하게 작동하며 크기에 비해 더 많은 토크를 전달합니다. 표준 모듈은 ISO, DIN, ANSI, JIS 또는 BS에 따라 생산되는 정밀 등급 DIN6~DIN9로 M3~M12에서 실행됩니다. 재료에는 합금강, C45, 스테인리스강, 황동, 구리, 알루미늄 및 POM이 포함되며, 아연 및 니켈 도금부터 흑색 산화물, Geomet 및 Dacromet까지 표면 처리가 적용됩니다. 피니언은 최소 5개의 톱니로 절단할 수 있어 단일 직각 단계에서 큰 감속비를 허용하며, 더 높은 정밀도 등급을 위해 톱니 측면을 열처리 후 연삭할 수 있습니다. 기어는 배송 전 확인된 접촉 패턴과 일치하는 쌍으로 제공됩니다. 견적을 받으려면 24시간 이내에 도면이나 샘플을 보내십시오.

나선형 베벨 기어 — 곡선 톱니 직각 드라이브, M3~M12

나선형 베벨 기어는 무엇보다 부드러움과 부하 용량이 중요한 경우 직각 변속기를 선택합니다. 곡선형 톱니 라인은 매 순간 두 개 이상의 톱니를 접촉시켜 유지하므로 드라이브는 조용하게 작동하고 고르게 마모되며 동일한 크기의 직선형 베벨 쌍보다 훨씬 더 많은 하중을 전달합니다. Raydafon은 중국 닝보에 있는 자체 공장에서 이러한 기어를 절단, 열처리 및 연삭합니다.

최소 5개 치아피니언에서 큰 단일 스테이지 비율 허용
DIN6 – DIN9정밀 등급, 요청 시 연삭
M3 – M12표준 모듈, 기타 도면

설계 이론적 근거

직선 베벨 기어 대신 나선형 베벨 기어를 선택하는 이유

둘의 차이는 전적으로 치아 라인에 있습니다. 직선형 베벨 기어의 톱니는 방사형으로 움직이므로 각 톱니가 전체 폭에 걸쳐 짝을 이루는 톱니와 동시에 동일한 순간에 맞물립니다. 즉, 갑작스러운 충격이 모든 톱니에서 반복됩니다. 나선형 베벨 기어의 톱니는 곡선으로 절단되므로 톱니의 한쪽 끝에서 접촉이 시작되어 지퍼가 닫히는 것과 똑같은 방식으로 톱니의 한쪽 끝에서 다른 쪽 끝으로 스윕됩니다. 이 단일 기하학적 변화는 아래의 모든 이점을 담당합니다.

나선형 베벨 기어

  • 중첩 계수가 더 높기 때문에 두 개 이상의 톱니가 항상 하중을 공유합니다.
  • 충격 대신 점진적인 결합으로 주행 소음이 크게 줄어듭니다.
  • 더 긴 접촉 라인에 접촉 압력이 분산되어 더욱 균일한 마모 제공
  • 피니언은 최소 5개의 톱니로도 작동할 수 있어 단일 단계에서 큰 비율을 허용합니다.
  • 커터 헤드 반경을 통해 접촉 패턴을 조정할 수 있으며 연삭을 통해 더욱 개선할 수 있습니다.
  • 샤프트 베어링을 선택하여 전달해야 하는 축방향 힘을 생성합니다.

스트레이트 베벨 기어

  • 맞물리는 순간 하나의 톱니가 전체 하중을 전달합니다.
  • 각 치아 입구에 충격이 가해지면 더 많은 소음과 진동이 발생합니다.
  • 국부적인 접촉 압력이 높기 때문에 마모가 집중되는 경향이 있습니다.
  • 피니언의 실제 최소 톱니 수가 더 높아서 단일 스테이지 비율이 제한됩니다.
  • 저속, 저소음 드라이브에 적합한 절단이 더 간단하고 저렴합니다.
  • 축방향 힘이 발생하지 않으므로 베어링 선택이 더 간단합니다.

계획할 가치가 있는 한 가지 디자인 포인트:톱니 라인이 나선형이기 때문에 나선형 베벨 기어는 샤프트를 따라 축 방향 추력을 생성합니다. 그것은 결함이 아닙니다. 원활한 참여에 대한 대가입니다. 베어링을 선택해야 하기 때문에 직선형 베벨 쌍의 드롭인 교체가 아닌 일반적으로 샤프트 및 베어링 배열과 함께 나선형 베벨 쌍이 지정됩니다.

명세서

스파이럴 베벨 기어 사양 및 사용 가능한 옵션

  • 모델 번호(모듈)M3, M4, M5, M8, M12 및 기타
  • 치아 형태나선형(곡선 톱니 라인), 직각 구동
  • 최소 피니언 톱니 수치아 5개
  • 정밀 등급DIN6, DIN7, DIN8, DIN9
  • 표준ISO, DIN, ANSI, JIS, BS 및 비표준/도면에
  • 재료합금강, C45 강철, 스테인레스강, 황동, 구리, 알루미늄, POM
  • 치아 가공밀링, 경화 또는 연삭(더 높은 정밀도 등급에 사용되는 연삭)
  • 용인기능 및 정밀 등급에 따라 0.001mm – 0.1mm
  • 표면 처리아연 도금, 니켈 도금, 부동태화, 산화, 양극 산화, Geomet, Dacromet, 흑색 산화물, 인산염 처리, 분체 코팅, 전기 영동
  • 추가 작업쇼트 블라스팅, 샌드 블라스팅, 열처리, 어닐링, 템퍼링, 연마
  • 포장비닐 봉투 및 판지 또는 나무 케이스
  • 지불 조건전신환, 신용장
  • 생산 리드타임샘플의 경우 영업일 기준 20일, 대량의 경우 25일
  • 샘플샘플 가격 USD 2–100; 고객이 지불한 특급 화물 샘플

전체 사양 시트. 모든 행을 읽으려면 모바일 장치에서 테이블을 옆으로 스크롤하세요.

목 사양
모델 번호 M3, M4, M5, M8, M12 등
재료 황동, C45강, 스테인리스강, 구리, POM, 알루미늄, 합금 등
기준 ISO, DIN, ANSI, JIS, BS 및 비표준
정도 DIN6, DIN7, DIN8, DIN9
치아 치료 경화, 밀링 또는 연삭
용인 0.001mm – 0.01mm – 0.1mm, 지정된 기능 및 정밀 등급에 따라 다름
표면 처리 아연 도금, 니켈 도금, 부동태화, 산화, 양극 산화, Geomet, Dacromet, 흑색 산화물, 인산염 처리, 분체 코팅, 전기 영동
마치다 쇼트 블라스팅, 샌드 블라스팅, 열처리, 어닐링, 템퍼링, 연마
품목 포장 비닐 봉투 및 상자 또는 나무 포장
지불 조건 전신환, 신용장
생산 리드타임 샘플의 경우 영업일 기준 20일, 대량의 경우 25일
샘플 샘플 가격 범위는 USD 2~100입니다. 고객이 지불한 샘플 특급 화물.
애플리케이션 자동제어기계, 반도체산업, 일반산업기계, 의료기기, 태양에너지 장비, 공작기계, 주차시스템, 고속철도 및 항공운송장비 등

공차 및 정밀도 정보:이 표의 수치는 단일 보증 값이 아니라 전체 제품군에 대한 범위입니다. 공차는 측정되는 기능, 모듈 및 지정한 정밀도 등급에 따라 달라집니다. DIN6 접지 기어는 DIN9 밀링 기어보다 훨씬 더 엄격한 제한을 유지합니다. 귀하의 어셈블리에 대한 백래시 및 접촉 패턴 요구 사항을 알려주시면 귀하의 기어에 필요한 등급과 공정을 확인해 드리겠습니다.

조작

스파이럴 베벨 기어 품질을 제조하고 제어하는 ​​방법

스파이럴 베벨 기어는 톱니 측면이 단순히 절단되는 것이 아니라 생성되어야 하는 곡면이기 때문에 잘 생산하기 가장 어려운 기어 유형 중 하나입니다. 모든 주문에 대해 우리가 실행하는 프로세스는 의도적으로 순차적입니다. 각 단계는 다음 단계가 시작되기 전에 완료되고 검사되므로 최종 조립이 아닌 해당 단계를 생성한 단계에서 문제가 발견됩니다.

블랭크 준비

도면에 재료가 선택되고 블랭크가 회전 및 면 처리되어 모든 이후 작업에서 참조하는 장착 면과 보어를 설정합니다.

기어 커팅

필요한 나선형 각도와 접촉 패턴을 생성하는 커터 헤드 반경을 사용하여 나선형 베벨 기어 절단기에서 톱니 측면이 생성됩니다.

열처리

케이스 경화는 내마모성을 위해 치 표면 경도를 높이는 동시에 코어는 드라이브에 가해지는 충격 하중을 흡수할 만큼 충분히 견고하게 유지됩니다.

치아 연삭

더 높은 정밀도 등급이 지정된 경우 변형을 수정하고 접촉 면적과 표면 마감을 개선하기 위해 열처리 후 측면을 연삭합니다.

접촉 패턴 확인

쌍은 마킹 화합물이 있는 테스트 장비에서 실행되므로 쌍이 해제되기 전에 접촉 패턴 위치, 모양 및 크기를 도면과 비교하여 검사할 수 있습니다.

검사 및 포장

어셈블리에 중요한 기능에 대한 최종 치수 검사를 수행한 다음 수출용 보호 포장(플라스틱 백 및 상자 또는 대형 세트용 목재 케이스)을 수행합니다.

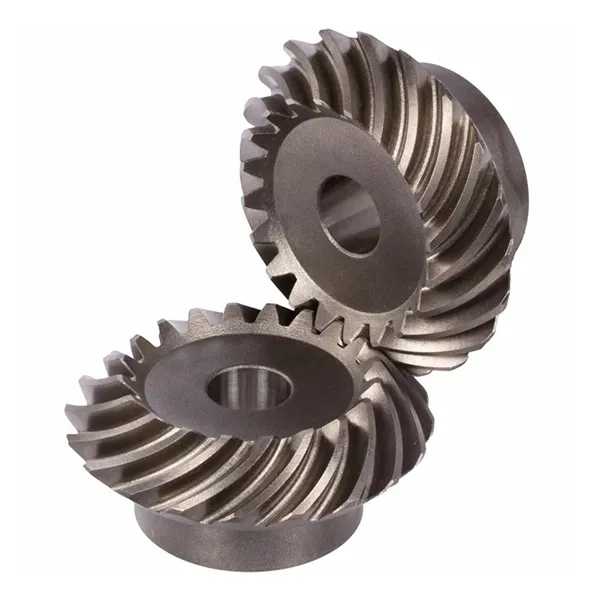

Spiral bevel gear with curved tooth flanks produced by Raydafon
곡선 톱니 측면이 생성된 나선형 베벨 기어.

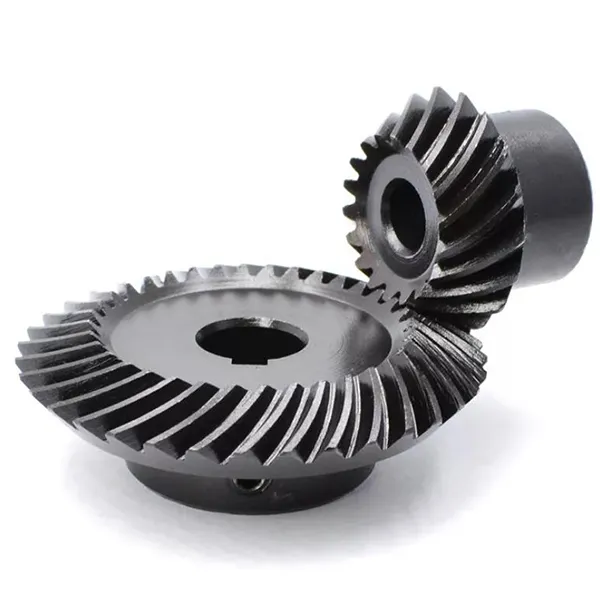

Spiral bevel gear pair showing matched contact pattern and mounting faces
일치하는 기어 쌍 - 접촉 패턴 및 장착면.

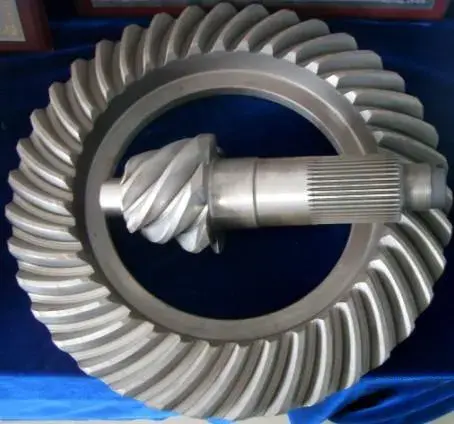

Spiral bevel gear tooth flank detail after grinding
연삭 후 치아 측면 디테일.

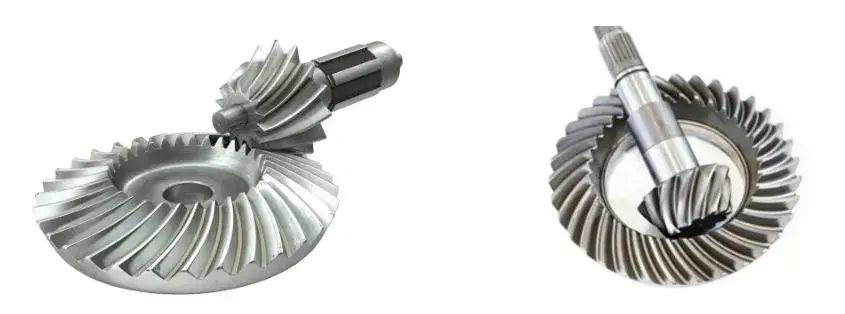

Spiral bevel gear inspection and measurement before packing
포장 전 최종 치수 검사.

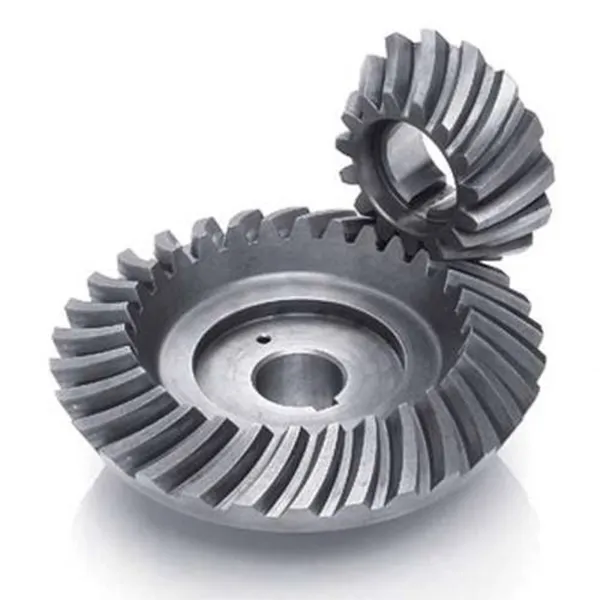

Spiral bevel gear set prepared for export packing
수출 포장을 위해 준비된 기어 세트입니다.

주요 장점

제품특징

부드러운 주행 및 저소음

톱니 선이 곡선이기 때문에 어떤 순간에도 적어도 두 개의 톱니가 맞물려 있고 접촉이 측면을 가로질러 스윕되면서 하중이 한 톱니에서 다음 톱니로 전달됩니다. 직선형 베벨 기어처럼 전폭에 충격을 가하는 순간이 없기 때문에 진동과 소음이 눈에 띄게 감소합니다. 이것이 바로 이 톱니가 공작 기계 스핀들부터 승용차 차축까지 소음을 제어하는 ​​표준 선택이 되는 이유입니다.

높은 하중 용량과 균일한 마모

나선 각도는 중첩 계수를 높입니다. 즉, 더 많은 톱니가 하중을 공유하고 각 측면의 접촉 압력이 더 낮다는 것을 의미합니다. 더 긴 접촉선과 결합된 더 낮은 압력은 마모를 피치선 근처에 집중시키는 대신 톱니 표면 전체에 더 균일하게 마모를 퍼뜨립니다. 실제적인 결과는 크기에 비해 더 무거운 토크를 전달하고 연속 사용 시 정확도를 더 오랫동안 유지하는 기어입니다.

단일 단계의 넓은 비율 범위

나선형 베벨 쌍의 피니언은 최소 5개의 톱니로 절단할 수 있으므로 2개가 아닌 하나의 직각 스테이지에서 큰 감속비를 달성할 수 있습니다. 기계 설계자에게는 더 적은 수의 부품, 더 짧은 하우징, 더 적은 백래시가 필요하므로 이 톱니 형태가 소형 직각 기어 유닛에 자주 나타나는 이유입니다.

접촉 패턴 수정 가능

측면 곡률은 커터 헤드 반경에 의해 설정되므로 접촉 패턴은 절단 단계에서 이동 및 수정될 수 있으며 열처리 후 연삭을 통해 더욱 향상될 수 있습니다. 치아가 실제로 닿는 위치를 제어하는 ​​것은 몇 년 동안 조용히 작동하는 기어 세트와 몇 달 안에 삐걱거리고 움푹 패이는 기어 세트를 구분하는 것입니다. 이는 도면에만 의존하는 것이 아니라 기계와 작업자에 따라 달라지는 기능입니다.

업무에 적합한 소재 및 표면 처리

동일한 치형 형상을 고토크 드라이브용 합금강, 내식성이 중요한 C45 또는 스테인리스강, 경량 또는 비자성 응용 분야용 황동, 구리, 알루미늄 또는 POM으로 생산할 수 있습니다. 그런 다음 환경에 맞게 표면 처리를 선택합니다. 즉, 아연 또는 니켈 도금, 흑색 산화물, 부식 방지를 위한 Geomet 또는 Dacromet, 알루미늄 양극 처리, 외관 및 내구성 강화를 위한 분말 코팅 또는 전기 영동 등이 선택됩니다.

응용

스파이럴 베벨 기어가 사용되는 곳

실제 토크를 전달하고 조용함을 유지하면서 드라이브가 90도 회전해야 하는 모든 곳:

  • 공작기계— 전송 정확도가 완제품 품질을 결정하는 스핀들 드라이브, 인덱싱 헤드 및 피드 메커니즘
  • 자동차 및 운송— 저소음, 고부하 직각 쌍이 필수적인 차동 및 최종 구동 기어링
  • 자동 제어 기계— 캠 인덱서, 회전 테이블 및 픽 앤 플레이스 메커니즘
  • 반도체 및 의료기기— 단순히 강하기보다는 부드럽고 조용하며 반복 가능해야 하는 드라이브
  • 태양 에너지 장비- 기어 세트가 일년 내내 실외 조건에서 작동하는 추적기 선회 드라이브
  • 주차 시스템 및 물류 장비— 컴팩트한 직각 축소가 필요한 리프트 및 이송 메커니즘
  • 고속철도 및 항공 지상 장비— 신뢰성과 저진동이 지정된 보조 드라이브
  • 일반산업기계— 펌프, 믹서, 컨베이어 및 모든 소형 직각 감속기

귀하의 애플리케이션이 목록에 없으면 입력 속도, 토크, 비율 및 장착 배열과 같은 임무를 설명하십시오. 나선형 베벨 쌍은 일반적으로 생성되는 축 추력으로 인해 샤프트 및 베어링 레이아웃과 함께 설계되므로 배열을 일찍 볼수록 결과가 더 좋습니다.

맞춤화

도면에 맞게 제작된 맞춤형 나선형 베벨 기어

표준 모듈 범위를 넘어서 기어가 하우징에 맞는지 여부를 결정하는 매개변수는 모두 요구 사항에 맞게 생산될 수 있습니다. 일반적인 사용자 정의에는 다음이 포함됩니다.

  • 모듈 및 치아 수
  • 나선형 각도와 나선형 손
  • 비율 및 일치하는 쌍
  • 보어, 키홈 및 스플라인
  • 허브 및 장착면 형상
  • 재료 선택
  • 정밀 등급 DIN6–DIN9
  • 표면 처리
  • 연삭 또는 밀링된 톱니 측면
  • 마킹 및 쌍 세트 식별

치수 도면, 샘플 기어 또는 필요한 비율, 토크 및 엔벨로프를 보내주시면 가장 가까운 표준 형상을 확인하거나 새 형상을 견적해 드립니다. 나선형 베벨 쌍은 일치하는 세트로 제공되므로 쌍 중 하나의 기어를 교체하는 경우 알려주십시오. 일치하는 쌍의 절반만 교체하면 두 부품 모두 치수가 정확하더라도 일반적으로 소음과 빠른 마모가 발생합니다.

구매자 FAQ

구매자 FAQ

  • 나선형 베벨 기어와 직선 베벨 기어의 차이점은 무엇입니까?톱니 라인: 직선형 베벨 톱니는 방사상으로 움직이며 한 번에 전체 폭에 걸쳐 맞물리는 반면, 나선형 베벨 톱니는 곡선이므로 접점이 톱니의 한쪽 끝에서 다른 쪽 끝으로 점차적으로 스윕됩니다. 곡선 형태는 더 높은 오버랩을 제공하므로 더 많은 톱니가 하중을 공유하고, 주행이 더 부드럽고 조용하며, 마모가 더 고르고, 피니언을 5개의 톱니만으로 절단할 수 있습니다.
  • 내 도면이나 샘플에서 나선형 베벨 기어를 만들 수 있습니까?예. 모듈, 톱니 수, 나선형 각도, 비율, 보어 및 재료가 포함된 치수 도면 또는 샘플 기어를 보내십시오. 형상이 기존 툴링과 일치하는지 또는 새로운 커터 설정이 필요한지 확인하고 그에 따라 견적을 제시하며 영업일 기준 약 20일 내에 샘플을 공급할 수 있습니다.
  • 어떤 재료와 표면 처리가 가능한가요?고토크 드라이브용 합금강 및 C45, 내식성이 필요한 스테인레스강, 경량 또는 비자성 응용 분야용 황동, 구리, 알루미늄 또는 POM. 표면 처리에는 아연 및 니켈 도금, 부동태화, 산화, 양극 산화 처리, Geomet, Dacromet, 흑색 산화물, 인산염 처리, 분체 코팅 및 전기 영동이 포함됩니다. 환경을 알려주시면 추천해 드리겠습니다.
  • 일치하는 쌍을 주문해야 합니까, 아니면 단일 기어를 주문해야 합니까?일치하는 쌍을 주문하십시오. 스파이럴 베벨 기어는 겹쳐지고 접촉 패턴이 세트로 확인되므로 기존 쌍 중 기어 하나만 교체하면 일반적으로 두 부품이 모두 올바르게 측정된 경우에도 소음이 발생하고 마모가 가속화됩니다. 기어 하나만 손상된 경우 교체품이 남아 있는 부품에 맞춰질 수 있도록 둘 다 보내주십시오.
  • 나선형 베벨 기어에 특수 베어링이 필요한 이유는 무엇입니까?치선의 나선 각도로 인해 기어는 접선 및 반경 방향 하중 외에도 샤프트를 따라 축 방향 추력을 생성합니다. 해당 추력을 전달하기 위해 베어링(일반적으로 테이퍼형 롤러 또는 각진 접촉 배열)을 선택해야 합니다. 이것이 바로 나선형 베벨 쌍이 샤프트 및 베어링 레이아웃과 함께 가장 잘 지정되는 이유입니다.
  • 귀하의 허용 오차, 리드 타임 및 지불 조건은 무엇입니까?공차는 기능과 정밀 등급에 따라 다르며 제품군 전체에서 0.001mm ~ 0.1mm 범위입니다. 반발 및 접촉 패턴 요구 사항을 알려주시면 어떤 등급이 이를 달성하는지 확인해 드리겠습니다. 샘플은 영업일 기준 20일, 대량 생산에는 25일이 소요됩니다. 샘플 가격은 USD 2~100이며 특급 운임은 고객 부담이며 지불 조건은 T/T 또는 L/C입니다.

관련된

관련 제품 및 추가 자료

스파이럴 베벨 기어 견적 요청

도면, 샘플 또는 필요한 모듈, 비율, 토크 및 봉투를 보내십시오. 형상, 정밀등급, 재질을 확인하고 24시간 이내에 가격과 리드타임을 알려드립니다.

지금 문의 보내기

* 공차, 리드 타임 및 가격 수치는 제품군 전반에 걸쳐 제공되며 도면을 기준으로 주문별로 확인됩니다. 나선형 베벨 기어는 일치하는 쌍으로 제공됩니다. 주문하기 전에 짝짓기 부품 번호를 확인하십시오.
