PEECON 수직 공급 믹서 865, 1100, 1300 및 1500용 교체 PTO 샤프트. CAT6 등속 메인 샤프트; 트랙터 측 스플라인 옵션 1.375-6(540rpm), 1.375-21(1000rpm) 및 1.750-20(1000rpm); 믹서 측 입력은 일반적으로 1.750-6입니다. 자동 컷아웃 클러치 토크 2,500–3,500 N·m; 정격 2,920 N·m의 전단 볼트 요크. 샤프트 길이, 요크 사이즈, 스플라인 조합, 쉴드 구성 등을 도면으로 제작 가능합니다. MOQ 및 리드타임은 모델 및 구성에 따라 다르므로 주문별로 확정됩니다. 믹서 모델과 트랙터 PTO 스플라인을 보내주시면 드라이브라인 조합을 확인하고 견적을 발행해 드립니다.
피콘 수직 공급 믹서용 도매 PTO 샤프트 - 사양, MOQ, 사용자 정의 및 피드 믹서 교체 리드 타임
수직 공급 믹서 PTO 샤프트가 고장나면 베일러나 믹서가 멈추고 교체 결정이 내려집니다.
세 가지 점검: 어떤 PEECON 모델, 트랙터 측의 스플라인, 믹서 기어박스가 어떤 클러치 토크를 허용하는지
가져 가라. 이 페이지에는 CV 메인과 함께 이 범위의 4가지 믹서 모델에 대한 3가지 항목이 나열되어 있습니다.
샤프트 및 클러치 부품 번호가 있으므로 견적을 요청하기 전에 사양을 확인할 수 있습니다.
가격 및 MOQ인용으로
리드타임주문당
맞춤화도면 기반
서류요청 시

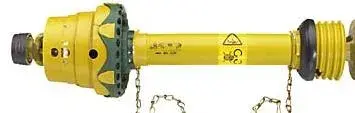

피콘 수직 공급 믹서 PTO 샤프트 - CAT6 등속 조인트 및 2500 시리즈 클러치 엔드.
주요 사양
메인 샤프트CAT6 등속
트랙터 스플라인1.375-6 · 1.375-21 · 1.750-20
믹서 입력일반적으로 1.750-6
샤프트 토크정격 3,800N·m / 피크 4,200N·m
클러치 토크2,500 – 3,500N·m
전단 볼트 요크2,920N·m
믹서 모델865 · 1100 · 1300 · 1500
트랙터 동력최소 95 – 200마력
맞춤화길이, 요크, 스플라인, 실드
모델 매트릭스 - 어떤 PEECON 믹서에 어떤 PTO가 필요한지
피콘865
용량865CFT
오거2
최소 힘95마력
드라이브라인CAT6 이력서
운형자트랙터로
피콘1100
용량1100CFT
오거2
최소 힘135마력
드라이브라인CAT6 이력서
운형자트랙터로
피콘1300
용량1300CFT
오거3
최소 힘180마력
드라이브라인CAT6 이력서
운형자트랙터로
피콘1500
용량1500CFT
오거3
최소 힘200마력
드라이브라인CAT6 이력서
운형자트랙터로
이 출력 범위의 대부분의 트랙터는 1.750-20 PTO 스텁을 사용하고 이 범위의 대부분의 PEECON 믹서는 1.750-6 입력을 사용합니다.
샤프트. 양쪽이 독립적으로 일치합니다. 믹서 쪽은 믹서로 고정되고 트랙터 쪽은 다음으로 고정됩니다.
트랙터. 주문하기 전에 두 가지를 모두 확인하세요.
CAT6 등속 메인 샤프트 - 어셈블리 및 하프 샤프트 부품 번호
CAT6 메인 샤프트에 대한 완전한 CV 어셈블리 및 하프 샤프트 참조
트랙터 출력 샤프트
전체 CV 어셈블리 부품 번호
CV 1/2 샤프트 부품 번호
하프(2500) 부품 번호 구현
540rpm, 1.375" × 6 스플라인
392206
392206-하프
2500-구현-반
1000rpm, 1.375" × 21 스플라인
392221
392221-하프
2500-구현-반
1000rpm, 1.750" × 20 스플라인
392220
392220-하프
2500-구현-반
완전한 CV 어셈블리는 조인트에 사전 그리스가 도포된 상태로 배송됩니다. 절반만 교체해야 하는 경우, 절반 샤프트
부품 번호는 귀하가 주문한 번호입니다. 기계 절반은 세 가지 트랙터 측 변형 모두에서 공유됩니다.
클러치 및 요크 선택 - 토크 등급 및 부품 번호

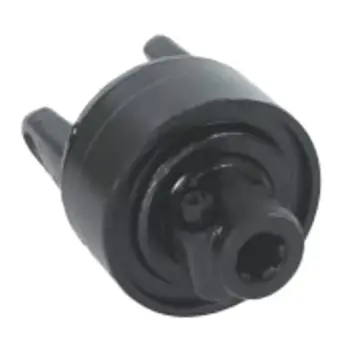

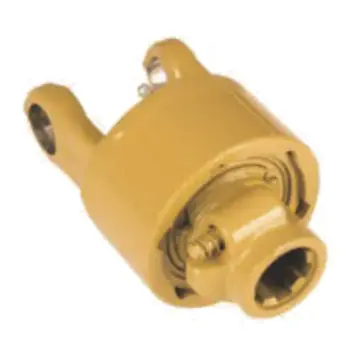

2500 시리즈 자동 컷아웃 클러치 — K64 및 K64/24 본체.
2500 시리즈 자동 컷아웃 클러치
부품 번호
모델
지름
스플라인
토크
134467
K64/24
1.750
20
3,500N·m
LAF20250MDAL67
K64
1.750
20
2,500N·m
135416
K64/24
1.375
6
2,700N·m
135362
K64/24
1.750
6
2,700N·m
135986
K64/24
1.750
20
2,700N·m
2500 시리즈 시어 볼트 요크 — KB61, KB61/2 및 BTL 본체.
2500 시리즈 전단 볼트 요크
부품 번호
모델
지름
스플라인
토크
BTL67214810A
KB61
1.375
21
—
BTL67385610A
KB61
1.375
6
2,920N·m
355272
KB61/2
1.375
6
2,920N·m
4250104
KB61/2
1.375
6
2,920N·m
BTL67205610A
BTL
1.750
20
2,920N·m
4250105
KB61/2
1.750
20
2,920N·m
BTL67345610A
KB61
1.750
6
2,920N·m
338427
KB61/2
1.750
6
2,920N·m
392340
KB61/2
1.9375RD
0.50 키
—
두 클러치 제품군은 서비스 시 상호 교환이 불가능합니다. 미끄러진 후 자동 컷아웃 클러치가 다시 작동하므로
시동 중 가끔 과부하가 발생하는 믹서에 적합합니다. 전단 볼트 요크는 과부하 시 볼트를 희생합니다.
믹서가 다시 작동하기 전에 볼트를 다시 조여야 하므로 부러진 볼트를 교체하기 쉬운 믹서에 적합합니다.
과열된 클러치 팩보다 더 넓은 범위에 대한 전체 참조는피드 믹서용 PTO 샤프트페이지.
사양 세부 정보 - 샤프트, 조인트 및 실드
샤프트 및 조인트
메인 샤프트
CAT6 등속
샤프트 재질
경화 합금강, 연마
축 직경
Ø62mm
조인트 각도
±45°
베어링
4구형 롤러
정격 토크
3,800N·m
피크 토크
4,200N·m
속도 범위
540 – 1000rpm
봉인 및 보호
씰 재질
수소화니트릴고무
인감 온도 범위
−45°C ~ 130°C
더스트커버
나선형 칩 홈이 있는 3립
방패
전체 범위, 빠른 연결
트랙터 동력
80~220마력
믹서 호환성
피콘, KUHN(20m³ 이상)
맞춤화
길이, 요크, 스플라인, 실드
선적 서류 비치
요청 시 제공됨
위의 사양은 현재 생산 빌드를 반영합니다. 비표준 샤프트 길이 또는 요크 크기의 경우
그림이 지배합니다. 다음을 포함한 다른 사료 혼합기 브랜드의 더 넓은 범위최고 사료 혼합기, 는
카테고리 페이지에 나열되어 있으며 일치하는피드 믹서 기어 박스별도의 페이지에 있습니다.

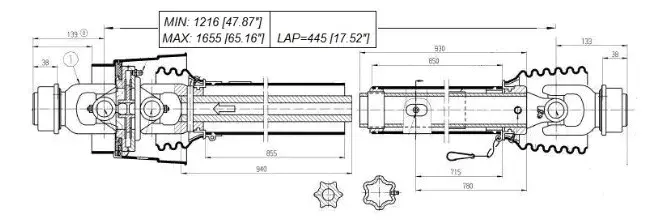

클러치 엔드 및 쉴드 - 빠른 연결 칼라 및 전체 커버리지 가드.CAT6 등속 메인 샤프트 - 조인트 본체와 하프 샤프트 인터페이스.설치된 모습 — 믹서 입력 및 댐퍼 위치의 U-조인트 각도.
주문 확인 방법
모델 및 스플라인 보내기
피콘 믹서 모델(865/1100/1300/1500)과 트랙터 PTO 스터브 크기를 제공합니다.
드라이브라인 확인
일치하는 CV 어셈블리, 클러치 제품군 및 부품 번호 조합을 반환합니다.
도면 및 인용
맞춤형 길이 또는 요크의 경우 생산 전에 도면이 발행됩니다. 견적에는 확인된 구성에 대한 MOQ와 리드타임이 나열되어 있습니다.
생산 및 파견
표준 샤프트는 확정된 일정에 따라 움직입니다. 맞춤형 샤프트는 도면이 승인된 후 이동됩니다.
MOQ와 리드타임은 모델, 스플라인 조합 및 주문 여부에 따라 다르므로 주문별로 견적됩니다.
샤프트는 표준이거나 도면에 따라 제작됩니다. 이 페이지의 어떤 내용도 일정 기간 동안 유지되지 않는 고정 수치를 약속하지 않습니다.
다른 구성. 그만큼PTO 샤프트 범위페이지
다른 농업 카테고리를 나열합니다.
자주 묻는 질문
이 PTO 샤프트는 어떤 PEECON 믹서 모델에 적용됩니까?
865, 1100, 1300 및 1500. 위 모델 매트릭스에 나열된 대로 각각의 최소 트랙터 출력은 각각 95hp, 135hp, 180hp 및 200hp입니다. 4개 모두 CAT6 등속 메인 샤프트를 실행합니다.
트랙터 측과 믹서 측에는 어떤 스플라인이 사용됩니까?
이 범위의 대부분의 트랙터는 1.750-20 스플라인을 사용하고 대부분의 믹서는 1.750-6 입력 샤프트를 사용합니다. 1.375-6(540rpm) 및 1.375-21(1000rpm) 트랙터측 옵션도 사용할 수 있습니다. 트랙터 측과 믹서 측이 독립적으로 일치합니다. 주문하기 전에 둘 다 확인하십시오.
샤프트와 클러치의 토크 등급은 얼마입니까?
CAT6 메인 샤프트의 정격은 연속 3,800N·m, 순간 피크 4,200N·m입니다. 2500 시리즈의 자동 컷아웃 클러치 범위는 2,500N·m ~ 3,500N·m입니다. 시어 볼트 요크의 정격은 2,920 N·m입니다.
비표준 샤프트 길이나 요크를 제공할 수 있습니까?
예. 샤프트 길이, 요크 사이즈, 스플라인 조합, 쉴드 구성 등을 도면으로 제작 가능합니다. 기존 샤프트의 치수나 조인트 중심이 표시된 스케치를 보내주시면 타당성을 확인해드립니다.
MOQ와 리드타임은 무엇입니까?
MOQ 및 리드타임은 주문별로 확인됩니다. 이는 모델, 스플라인 조합 및 샤프트가 표준인지 도면에 따라 다릅니다. 믹서 모델과 트랙터 PTO 스플라인을 보내주시면 해당 구성에 대한 MOQ와 리드 타임이 나열된 견적을 발행해 드립니다.
피콘 믹서에 대한 견적 요청
피콘 믹서 모델(865/1100/1300/1500)과 트랙터 PTO 스터브 크기(1.375-6, 1.375-21 또는
1.750-20). 드라이브라인 조합과 부품번호를 확인하고, MOQ와 리드타임을 포함한 견적을 발행합니다.
해당 구성에 대해. 맞춤형 길이와 요크는 도면에 대해 인용됩니다.
