Raydafon은 표준 보어 직경 200mm ~ 220mm, 로드 직경 150mm ~ 180mm, 최대 스트로크 최대 8000mm, 최대 작동 압력 30MPa의 리치 스태커 붐용 다단계 텔레스코픽 유압 실린더를 제조합니다. 중첩된 스테이지 설계는 컴팩트한 폐쇄 길이에서 긴 텔레스코픽 스트로크를 생성하고 가장 큰 스테이지는 리프트 시작 시 가장 높은 힘을 전달하여 실린더 출력을 붐의 부하 곡선에 일치시킵니다. 스테이지 수, 장착 배열 및 포트 위치를 포함하여 OEM 부속품 또는 원본 도면에 따라 제작된 교체 장치로 제공됩니다. 중국 닝보에 있는 Raydafon 자체 공장에서 생산되며 씰 키트와 예비 부품은 별도로 제공됩니다. 견적을 위해 기계 모델, 보어 및 로드 직경, 필요한 스트로크, 사용 압력 및 장착 유형을 24시간 이내에 보내주십시오.

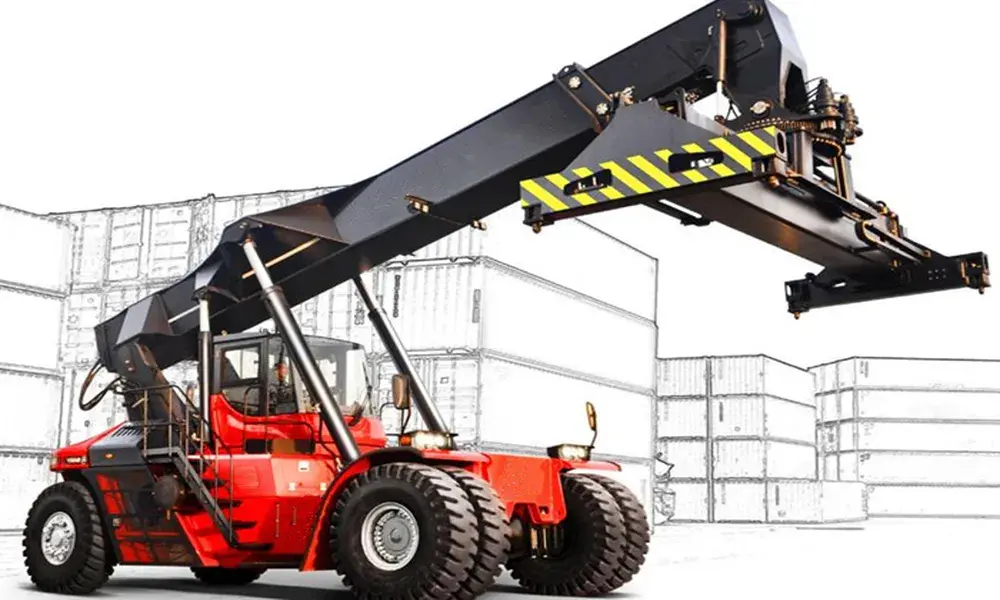

컨테이너 리치 스태커의 붐을 위한 다단계 텔레스코픽 유압 실린더입니다. 5개 이상의 확장 단계가 짧은 폐쇄 길이를 긴 작업 스트로크로 변환하므로 더 길고 무거운 단일 단계 실린더 없이 스프레더가 높이와 도달 범위에 정확하게 배치될 수 있습니다. 중국 닝보의 Raydafon에서 제조되었으며 OEM 부속품 또는 도면 교체 장치로 공급됩니다.
이 실린더는 리치 스태커 붐을 위한 선형 구동 장치입니다. 유압이 가장 큰 단계에 먼저 들어가고 각 연속 단계가 순차적으로 확장되어 작고 닫힌 길이에서 길고 제어된 스트로크를 제공합니다. 이러한 텔레스코픽 동작을 통해 스프레더가 컨테이너 위에 위치하는 동안 붐을 올리고 확장하고 유지할 수 있습니다. 이 작업은 교대당 터미널이 이동하는 컨테이너 수를 결정합니다.
Raydafon은 OEM 및 애프터마켓 공급을 위해 중국 닝보에 있는 자체 공장에서 이 실린더를 생산합니다. 표준 보어 직경은 200mm ~ 220mm이고 로드 직경은 150mm ~ 180mm이며, 최대 스트로크는 최대 8000mm이고 최대 작동 압력은 30MPa입니다. 귀하의 기계가 다른 스테이지 조합이나 장착 배열을 사용하는 경우 원본 도면이나 기계 모델을 보내주시면 일치시켜 드리겠습니다. 동일한 공장의 관련 유압 실린더에는 더 넓은텔레스코픽 액압 실린더범위와모바일 크레인 액압 실린더가족.
기술 사양
제품명리치 스태커 텔레스코픽 실린더
기능붐의 선형 텔레스코픽 운동
보어 직경200mm – 220mm
로드 직경150mm – 180mm
최대 스트로크≤ 8000mm(텔레스코픽 확장 길이)
최대 압력30MPa 작동 압력
애플리케이션리치 스태커
설치기계 도면 - 핀, 플랜지 또는 클레비스 배열
맞춤화단수, 스트로크, 보어, 로드, 장착 및 포트 위치
표준 리치 스태커 텔레스코픽 실린더의 사양 시트.
목
사양
제품명
리치 스태커 텔레스코픽 실린더
특징
붐의 선형 텔레스코픽 운동을 실현합니다.
보어 직경
200mm – 220mm
로드 직경
150mm – 180mm; 최대 스트로크 ≤ 8000mm
압력
최대 30MPa
응용
리치 스태커
스트로크 및 압력에 유의하십시오.8000mm 수치는 기계의 리프트 높이가 아닌 실린더의 텔레스코픽 스트로크입니다. 전체 리프트 높이는 특정 리치 스태커의 붐 형상에 따라 다릅니다. 30 MPa 수치는 실린더의 최대 작동 압력입니다. 기계 유압 시스템의 정격 압력을 확인하여 실제 사용 시 나타나는 압력에 맞춰 실린더를 선택하십시오.
리치 스태커에서 텔레스코픽 실린더가 작동하는 방식
텔레스코픽 실린더는 한 가지 중요한 면에서 단일 스테이지 실린더와 다릅니다. 하나의 피스톤과 하나의 로드 대신 순서대로 확장되는 일련의 중첩된 스테이지를 사용합니다. 가장 큰 스테이지는 가장 큰 유효 면적을 가지므로 가장 큰 힘을 생성하므로 리프트의 가장 무거운 부분(부하를 분리하고 붐을 위쪽으로 시작하는 것)은 가장 기계적 이점이 있는 스테이지에서 처리됩니다. 스테이지가 확장됨에 따라 유효 면적이 감소하고 이동량이 증가하는 동안 힘이 감소합니다. 이는 붐이 상승함에 따라 부하 모멘트가 변하는 방식과 일치합니다.
이러한 배열은 포장 문제도 해결합니다. 8미터 스트로크의 단일 스테이지 실린더는 스트로크에 접근하는 폐쇄된 길이가 필요하며 이는 붐을 따라 결코 맞지 않습니다. 중첩된 스테이지는 닫힌 길이의 일부에서 동일한 스트로크를 제공하므로 리치 스태커, 모바일 크레인 및 티퍼 트레일러는 모두 긴 단일 스테이지 실린더가 아닌 텔레스코픽 실린더를 사용합니다.
두 가지 설계 세부 사항이 이 애플리케이션의 서비스 수명을 결정합니다. 첫 번째는 밀봉입니다. 모든 스테이지에는 자체 밀봉 세트와 가이드가 있으며 스테이지 간 맞춤은 밀봉이 옆으로 로드되지 않도록 정렬을 유지해야 합니다. 두 번째는 표면 상태입니다. 노출된 로드와 스테이지 표면은 씰이 닿는 부분이므로 모래나 구부러진 스테이지로 인한 흠집은 누출로 직접 이어집니다. 기계가 포트에서 장시간 교대로 작동할 때 와이퍼 씰의 올바른 여과와 정기적인 검사는 실린더 자체만큼 중요합니다.
제품 세부정보
우리가 생산하는 리치 스태커 텔레스코픽 실린더의 사진 - 무대 배열, 로드 표면 및 장착 인터페이스.

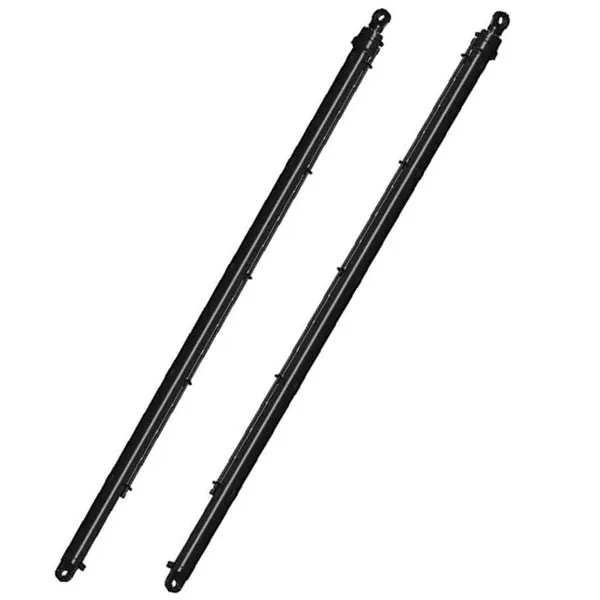

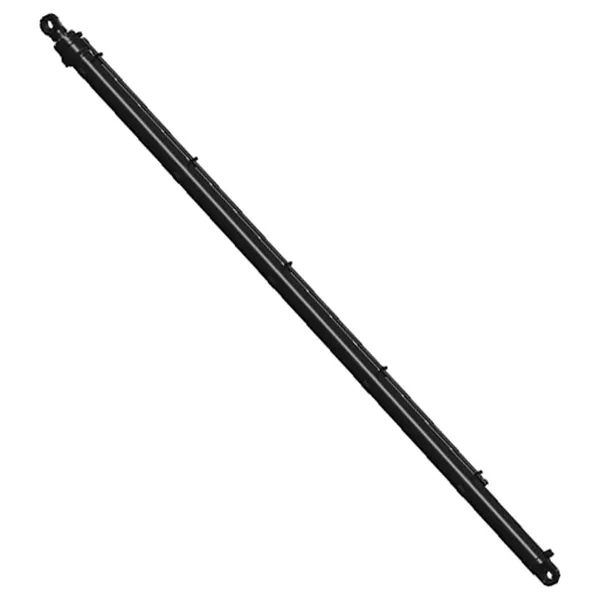

리치 스태커 텔레스코픽 실린더 - 중첩 스테이지, 로드 표면 및 장착 인터페이스.리치 스태커 붐 응용 분야를 위한 다단계 텔레스코픽 유압 실린더.조립된 실린더를 검사하고 배송 준비를 완료했습니다.텔레스코픽 실린더의 스테이지 디테일 및 씰 배치.
제품 장점
짧은 닫힌 길이에서 긴 도달 거리다단계 구조는 붐을 따라 수축된 실린더를 컴팩트하게 유지하면서 최대 8000mm의 스트로크를 제공하므로 기계는 더 길고 무거운 단일 단계 실린더를 운반하지 않고도 스프레더를 높이와 거리에 배치할 수 있습니다.
리프트가 필요한 곳에 힘을 가하세요.가장 큰 스테이지는 붐의 부하 모멘트가 가장 클 때 리프트 시작 시 가장 높은 힘을 제공하고 더 작은 스테이지는 이동을 제공합니다. That matches cylinder output to the machine's actual load curve.
무거운 컨테이너 작업을 위해 제작됨실린더는 고품질 특수강으로 생산되며 항만 작업의 지속적인 작업 주기를 위해 설계되었으며 간헐적으로 사용하기보다는 부하가 걸린 상태에서 장시간 교대 근무를 위해 지정된 밀봉 장치가 있습니다.
공장 직접 공급실린더는 Raydafon의 자체 공장에서 제조 및 조립되므로 귀하와 생산 사이에 거래 마진이 없으며 도면, 씰 및 예비 부품은 기계 수명 동안 계속 사용할 수 있습니다.
귀하의 기계 도면에 맞춰 제작되었습니다.보어, 로드, 스트로크, 스테이지 수, 장착 배열 및 포트 위치를 원본 도면으로 생성할 수 있으며 이는 장착 인터페이스가 기존 붐과 일치해야 하는 교체 장치에 중요합니다.
로딩 및 언로딩 주기 단축스프레더의 정확하고 반복 가능한 위치 지정을 통해 컨테이너를 부두나 데크에서 들어 올려 더 적은 횟수로 내려놓을 수 있으므로 각 선박이 정박지에서 보내는 시간과 터미널에서 도로 차량을 기다리는 시간이 단축됩니다.
피로 수명, 씰 수명 및 최대 힘은 보어, 압력, 듀티 사이클 및 기계 유압 회로에서 오염이 얼마나 잘 제어되는지에 따라 달라집니다. 기계 모델, 작동 압력 및 필요한 스트로크를 알려주면 실제로 보게 될 부하에 대한 실린더 구성을 확인합니다.
응용
주요 응용 분야는 컨테이너 리치 스태커의 붐이지만 이동식 기계의 짧은 장착 길이에서 긴 스트로크를 생성해야 하는 경우에는 동일한 텔레스코픽 실린더 유형이 사용됩니다.

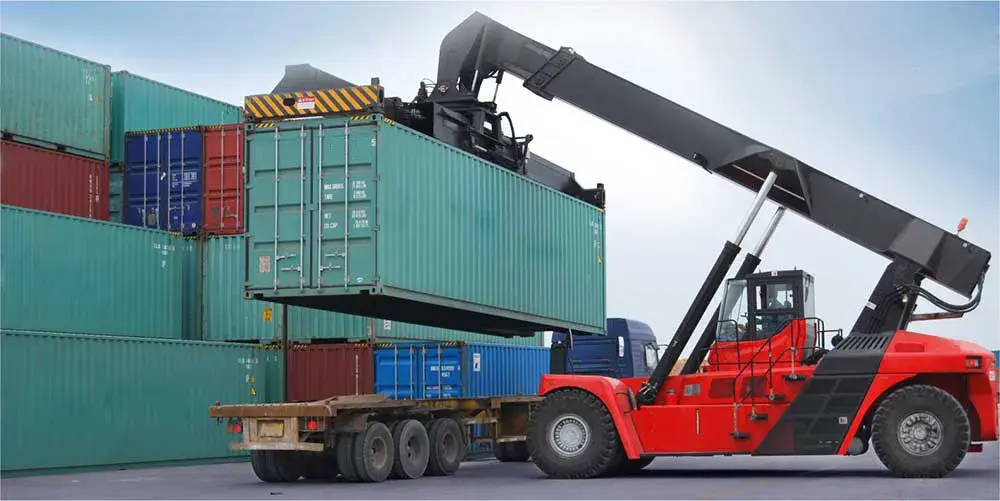

컨테이너 취급 기계에서 작동 중인 스태커 텔레스코픽 실린더에 도달하세요.
항구 및 컨테이너 터미널
지속적인 교대 근무 하에 부두, 야적장 및 도로 차량 사이에서 컨테이너를 이동하는 리치 스태커의 붐 리프트 및 확장입니다.
물류 야드 및 창고
섀시 위치를 변경하지 않고 스프레더가 높이와 거리에 정확하게 배치되어야 하는 조밀한 스태킹을 처리하는 기계입니다.
환적 및 화물역
로딩 및 언로딩 주기가 하루 종일 반복되고 실린더 신뢰성이 처리량을 직접적으로 결정하는 회전율이 높은 작업입니다.
이동식 크레인
동일한 스테이지 원리로 이동 가능한 폐쇄 길이에서 긴 도달 거리를 생성하는 텔레스코픽 붐 확장.
티퍼 및 트레일러 장비
사용 가능한 장착 공간에 비해 스트로크가 긴 덤프 바디 및 플랫폼 상승을 위한 다단계 리프팅 실린더입니다.
교체 및 개조
원래 도면이나 측정된 샘플을 기준으로 제작된 기존 리치 스태커의 마모되거나 손상된 붐 실린더를 직접 교체합니다.
구매자 FAQ
스태커 텔레스코픽 실린더 커버에 도달하는 보어, 스트로크 및 압력은 얼마입니까?표준 보어 직경은 200mm ~ 220mm, 로드 직경은 150mm ~ 180mm, 최대 스트로크는 최대 8000mm, 최대 작동 압력은 30MPa입니다. 전체 리프팅 높이는 스트로크 자체가 아닌 기계의 붐 형상에 따라 달라지므로 지정할 때 두 가지를 모두 확인하십시오.
이 실린더는 OEM 부품인가요, 아니면 교체품인가요?이는 Raydafon이 자체 공장에서 제조하며 기계 제작자를 위한 OEM 부속품으로 공급되거나 이미 서비스 중인 기계의 교체 장치로 공급될 수 있습니다. 교체를 위해서는 원본 도면, 기계 모델 또는 고장난 실린더의 측정 치수를 보내주십시오.
마운팅이 내 붐과 일치하는지 어떻게 알 수 있나요?장착은 포트 위치와 함께 핀, 플랜지 또는 클레비스 배열 도면에 따라 이루어집니다. 주요 치수와 함께 기존 실린더의 도면이나 사진을 보내주시면 견적을 내기 전에 인터페이스를 확인해 드리겠습니다.
어떤 정보를 인용해야 합니까?기계 모델, 보어 및 로드 직경, 필요한 스트로크, 작동 압력, 다단계 설계인 경우 단계 수, 장착 유형 및 수량. 문의가 많아질수록 디자인과 가격을 더 빨리 확정해 드릴 수 있습니다.
텔레스코픽 실린더의 수명에 어떤 영향을 미치나요?유압 오일의 청결도, 와이퍼 씰의 상태, 개별 단계의 정렬이 주요 요인입니다. 오염 또는 자국이 난 스테이지 표면은 씰을 손상시키고 누출로 이어지므로 여과 및 정기 검사는 실린더 사양 자체만큼 중요합니다.
리드타임은 얼마나 되며 예비 씰을 공급할 수 있습니까?리드타임은 실린더가 기존 도면과 일치하는지 또는 새로운 구성이 필요한지에 따라 달라지며 일반적으로 문의를 받은 후 24시간 이내에 견적을 통해 확정됩니다. 씰 키트와 교체 구성 요소는 별도로 제공될 수 있으므로 씰 고장 후 기계를 다시 서비스할 수 있습니다.
