나일론 평기어

Raydafon은 중국 닝보에 있는 자체 공장에서 PA66, POM, UHMWPE, ABS, PTFE, PPS 및 PEEK 소재의 맞춤형 나일론 평 기어를 제조합니다. 모듈은 M1에서 M12 이상, DIN6에서 DIN9까지의 정밀 등급으로 ISO, DIN, ANSI, JIS, BS 또는 자체 도면으로 생산됩니다. 섬유 강화 PA66은 표준 나일론보다 약 60% 더 긴 마모 수명을 제공하며 기어는 자체 윤활 기능을 갖추고 있어 오일링 포인트가 없고 작동이 더 조용하며 금속 무게의 일부에 불과합니다. 프로토타입은 툴링이 확정되기 전에 가공된 다음 대량 생산을 위해 성형 작업으로 이동할 수 있습니다. 샘플 리드타임은 영업일 20일, 대량 25일, T/T 또는 L/C 결제, 크기 및 재질에 따라 샘플 가격은 USD 2~USD 100입니다. 일반적인 용도로는 자동 제어 기계, 반도체 처리, 의료 장비, 태양열 추적기, 공작 기계 및 주차 시스템이 있습니다. 견적을 받으려면 24시간 이내에 도면이나 샘플을 보내십시오.

나일론 평기어 - 맞춤형 성형 및 가공, M1 ~ M12

Raydafon은 윤활이 필요 없고 조용한 작동이 필요한 드라이브용 PA, POM, UHMWPE, ABS, PTFE, PPS 및 PEEK 재질의 나일론 스퍼 기어를 생산합니다. M1부터 M12(및 그 이상)까지의 모듈, DIN6–DIN9의 정밀도, ISO, DIN, ANSI, JIS 및 BS의 표준, 도면으로 제작되거나 샘플에서 리버스 엔지니어링됩니다.

모듈 범위
M1 – M12+
재료
PA / POM / PEEK …
정밀등급
DIN6 – DIN9
샘플 리드타임
영업일 기준 20일
대량 리드타임
25일
지불 조건
전신환, 신용장

맞춤형 나일론 스퍼 기어 — 중국의 ​​제조업체 및 공급업체

Raydafon은 카탈로그 부품이 아닌 특정 톱니 수, 보어, 허브 또는 재료가 필요한 OEM을 위해 중국 닝보에 있는 자체 작업장에서 주문할 나일론 평 기어를 만듭니다. 치수 도면이나 샘플 기어를 보내주시면 귀하의 하중, 속도 및 환경에 맞는 폴리머 등급으로 절단하거나 성형해 드립니다. 우리는 성형과 가공을 모두 처리하기 때문에 동일한 프로젝트를 가공된 프로토타입으로 시작하여 형상이 고정되면 성형 생산 부품으로 이동할 수 있으므로 첫 번째 샘플에서 툴링 위험이 제거됩니다.

일반적인 구매자는 자동 조립 및 제어 기계, 반도체 처리 장비, 의료 기기, 공작 기계, 주차 시스템 및 운송 장비를 만드는 업체입니다. 자체 윤활 기어를 사용하면 유지 관리 일정에서 급유 지점이 제거됩니다. 스퍼 기어만 사용하기보다는 플라스틱 기어 제품군이 필요한 경우 전체 내용을 참조하세요.플라스틱 기어범위; 의무가 폴리머를 넘어서는 경우 금속스퍼 기어동일한 공장의 라인이 이를 커버합니다.

사양 및 사용 가능한 옵션

M1 – M12+모델 범위(요청 시 M4, M5, M8 이상)
DIN6 – DIN9정밀 등급
+60%섬유 강화 PA66과 표준 나일론의 마모 수명

전체 사양 시트. 모든 행을 읽으려면 모바일 장치에서 테이블을 옆으로 스크롤하세요.

목 사양
모델 번호 M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12 등
재료 PA(나일론), POM, UHMWPE, ABS, PTFE, PPS, PEEK. 섬유 강화 PA66 및 기타 유리 충전 등급을 사용할 수 있습니다.
기준 ISO, DIN, ANSI, JIS, BS 및 비표준/도면에
정밀등급 DIN6, DIN7, DIN8, DIN9
제조공정 볼륨을 위해 사출 성형; 프로토타입, 소규모 배치 및 툴링이 적합하지 않은 크기를 위해 폴리머 소재로 CNC 가공됨
용인 견적 단계에서 기능별, 프로세스별로 확인됩니다. 달성 가능한 공차는 모듈, 벽 두께, 재료 및 부품의 성형 또는 기계 가공 여부에 따라 달라집니다.
표면 마무리 성형, 텀블링, 증기 연마 또는 샌드블라스팅; 가공된 부품을 도면으로 완성할 수 있습니다.
추가 작업 보어, 키홈, 허브, 고정 나사 구멍, 금속 인서트, 허브 브로칭, 샤프트와 조립
포장 대량 및 무거운 부품을 위한 비닐 봉지 + 상자 또는 목재 케이스
지불 조건 전신환, 신용장
생산 리드타임 샘플의 경우 영업일 기준 20일, 대량 주문의 경우 25일
샘플 샘플 가격 범위는 크기와 재질에 따라 USD 2~100입니다. 고객이 지불한 특급 화물 샘플
애플리케이션 자동제어기계, 반도체산업, 일반산업기계, 의료기기, 태양에너지 장비, 공작기계, 주차시스템, 고속철도 및 항공운송장비 등

참고:경화, 밀링, 연삭, 양극 산화 처리 및 아연 도금은 금속 기어 공정이며 폴리머 기어에는 적용되지 않습니다. 도면에 해당 처리가 명시되어 있는 경우, 당사는 이를 표시하고 견적을 내리기 전에 유리 충진 등급, 성형 마감재 또는 기계 가공 플라스틱 부품과 같은 폴리머 등가물을 제안합니다.

장비에 적합한 폴리머 선택

가장 일반적인

PA / 나일론 66

견고하고 충격에 강하며 자연적으로 자체 윤활이 됩니다. 섬유 강화 PA66은 표준 나일론보다 약 60% 더 긴 마모 수명을 제공하므로 조립 라인 및 기기 드라이브의 기본 소재입니다. 습기를 흡수하므로 습한 환경에서 약간의 치수 이동이 허용됩니다.

포엠

습기 속에서도 나일론보다 더 단단하고 치수 안정성이 높으며, 마찰이 적고 가공성이 뛰어납니다. 중심 거리와 백래시를 예측 가능하게 유지해야 하고 기어를 성형하는 대신 기계로 가공하는 경우 더 나은 선택입니다.

엿봄/PPS

고온 또는 화학적으로 공격적인 서비스를 위한 고온, 고강도 엔지니어링 폴리머 - 반도체 도구, 멸균 사이클 및 용매나 뜨거운 물을 감지하는 드라이브. 재료 비용이 높으므로 업무상 필요한 경우에만 지정하십시오.

UHMWPE/PTFE/ABS

매우 낮은 마찰과 슬라이딩 접촉을 위한 UHMWPE 및 PTFE; 적재 용량보다 비용과 외관이 더 중요한 ABS입니다. 고객님의 하중, 속도, 환경 등을 검토 후 등급을 추천해 드립니다.

제품 세부정보

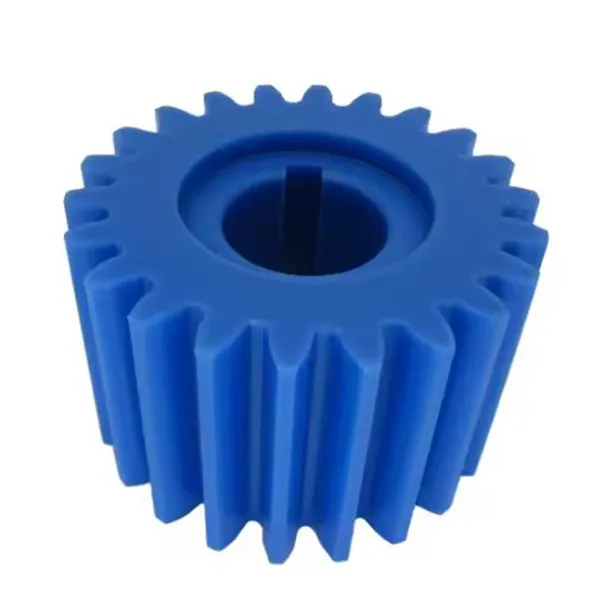

나일론 스퍼 기어 생산 사진 - 완성된 기어, 톱니 형태 및 보어 세부 사항.

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail

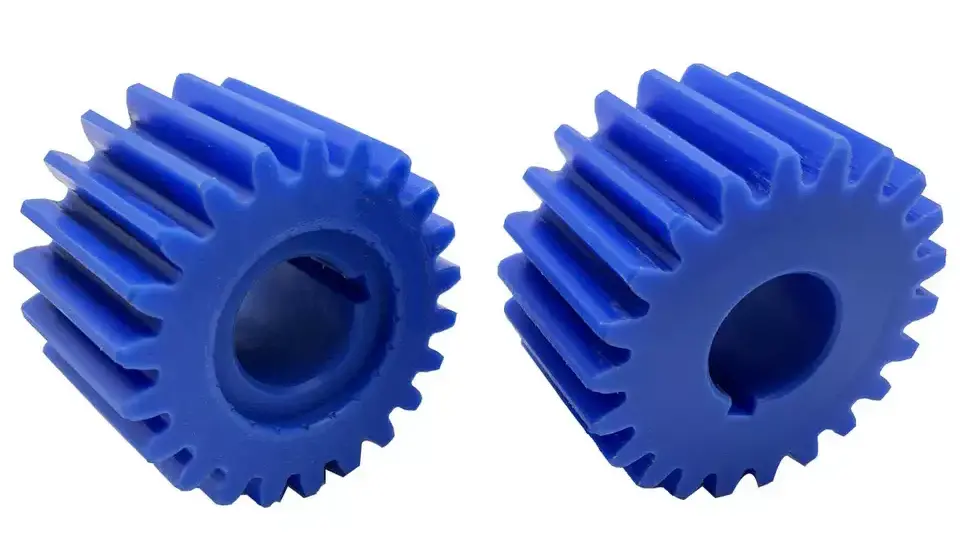

나일론 스퍼 기어 - 톱니 형태, 허브 및 보어 디테일.
Custom nylon spur gear with precision bore produced to customer drawing

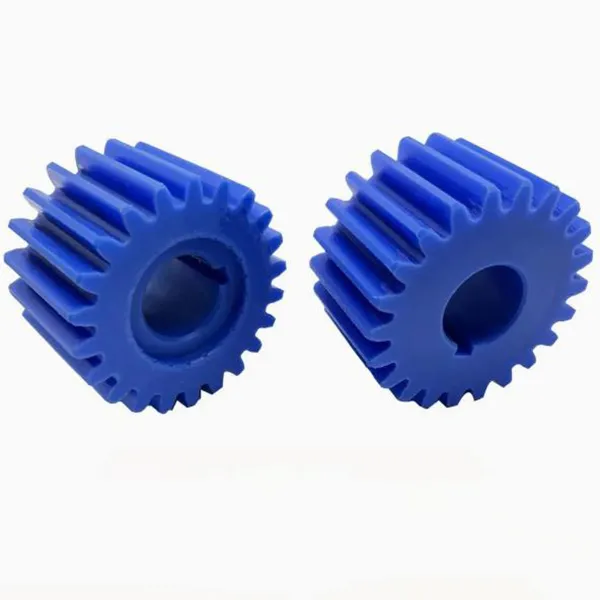

맞춤형 나일론 평기어를 가공하고 도면으로 마감했습니다.
Nylon spur gear set assembled and inspected before packing

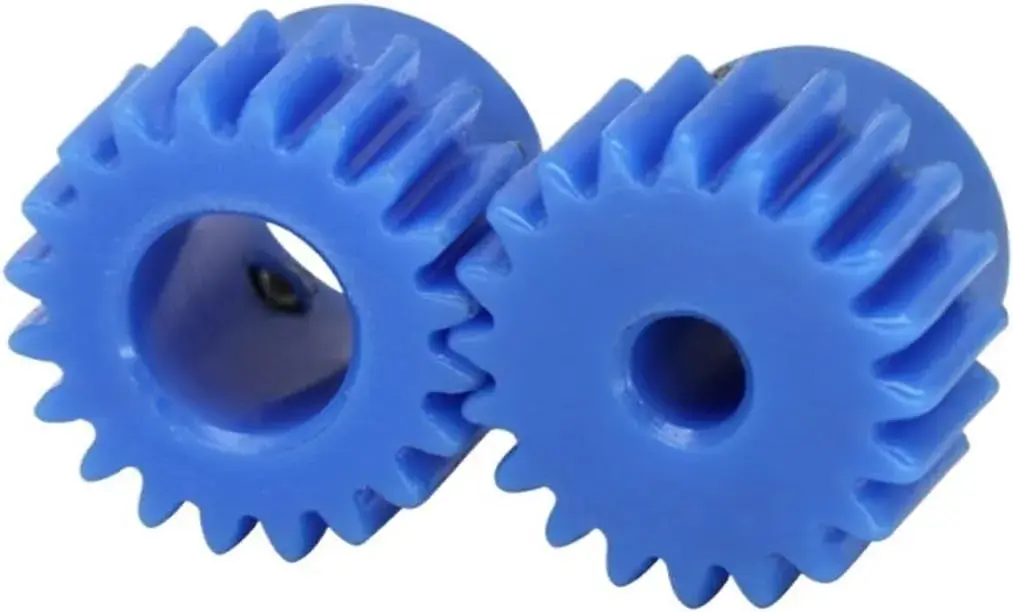

포장하기 전에 기어 세트를 검사하고 조립합니다.
Nylon spur gears in different modules and materials ready for shipment

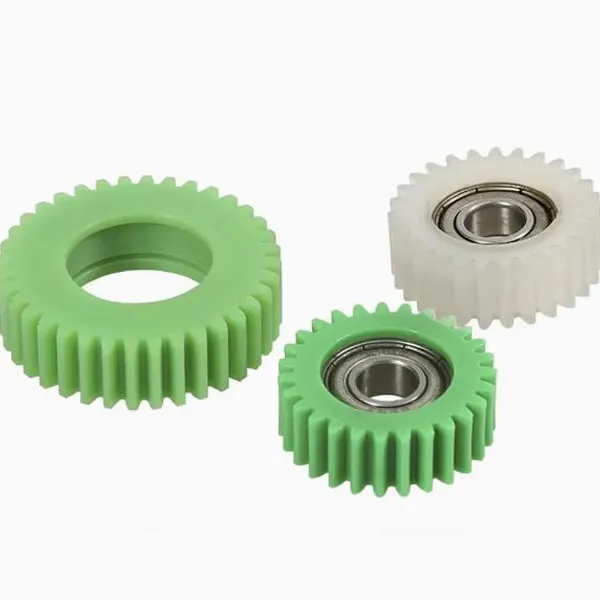

동일한 고객을 위해 다양한 모듈과 폴리머 등급이 생산됩니다.
Nylon spur gear dimensional inspection before dispatch
배송 전 치수 검사.

주요 장점

  • 자가 윤활, 오일링 포인트 없음유지 관리할 윤활막이 없으면 기어는 설계에서 오일 챔버, 씰 및 반복적인 서비스 작업을 제거합니다. 프린터, 디스펜서 및 사무 장비는 건식 금속 기어 쌍에서 발생하는 끌림이나 소음 없이 몇 달 동안 매일 사용됩니다.
  • 소재와 기하학적 구조로 조용함폴리머는 강철처럼 울리는 대신 진동을 감쇠시키며, 섬유 강화 등급은 배치 전반에 걸쳐 메시를 조용하게 유지할 수 있을 만큼 톱니 형태를 잘 유지합니다. 작업장 및 사무용 장비는 금속 기어에서 전환한 후 소음이 확실히 감소합니다.
  • 일반 플라스틱을 뛰어넘는 생활을 입다섬유 강화 PA66은 표준 나일론보다 약 60% 더 긴 마모 수명을 제공하므로 이전에 교체해야 했던 기어는 무시할 수 있는 톱니 표면 손실로 조립 라인에서 확장된 고주파 작업을 수행할 수 있습니다.
  • 부식 및 내화학성나일론은 녹슬지 않으며 습하고 약산성, 약알칼리성 환경과 다양한 세척제를 견딜 수 있습니다. 따라서 도금된 금속 기어가 결국 파손될 수 있는 세척 ​​구역 및 실외 장비에 적합합니다.
  • 금속 무게의 일부낮은 질량은 구동 부품의 관성을 줄여줍니다. 이는 휴대용 장치, 드론, 경량 액추에이터 및 모든 그램이 배터리 수명이나 취급에 영향을 미치는 모든 메커니즘에 중요합니다.
  • 한 지붕 아래에서 프로토타입부터 생산까지가공된 프로토타입을 사용하면 툴링을 시작하기 전에 형상을 검증한 다음 동일한 작업장에서 해당 부품을 대량 성형 작업으로 옮깁니다. 전체적으로 하나의 공급업체, 하나의 공차 참조 및 하나의 검사 표준을 유지합니다.
  • 유연한 재료 및 표준7개의 폴리머 제품군과 5개의 기어 표준(ISO, DIN, ANSI, JIS, BS)을 통해 공급업체가 재고로 확보한 단일 등급이 아닌 응용 분야에 실제로 필요한 등급으로 동일한 도면을 생산할 수 있습니다.
  • 공장에서 직접 수량에 따른 가격 책정성형, 기계 가공, 검사, 포장이 모두 사내에서 이루어지기 때문에 귀사와 생산 사이에 거래 마진이 없으며, 수량 증가에 따라 단가가 하락할 것으로 예상됩니다.

나일론 대 금속 평기어: 플라스틱이 올바른 선택일 때

나일론 평기어는 강철 평기어의 약한 대체품이 아니며, 다른 설계 결정입니다. 하중이 적당하고 속도가 충분히 빨라서 소음이 중요하며 윤활유가 비싸거나 유지 관리가 불가능한 경우에는 플라스틱이 유리합니다. 토크가 높거나, 온도가 폴리머 한계 이상으로 유지되거나, 치아를 변형시키는 지속적인 충격이 수반되는 작업에서는 손실이 발생합니다.

나일론을 선택하세요조용한 주행, 무급유, 경량, 내식성, 적당한 부하
금속을 선택하세요높은 토크, 높은 온도, 강한 충격, 대형 모듈의 엄격한 허용 오차
둘 다 선택하세요강철 피니언과 플라스틱 기어 맞물림 — 일반적으로 조용하고 마모가 적은 페어링

실제로 가장 내구성이 뛰어난 배열은 종종 강철 또는 황동 피니언에 대해 작동하는 나일론 기어입니다. 폴리머는 금속보다 마모되고 메쉬는 조용하게 유지되며 금속 부분은 더 높은 응력을 전달합니다. 플라스틱과 금속은 서로 다른 속도로 팽창하므로 짝을 이루는 기어 재질을 알려주시면 백래시와 중심 거리 허용량에 대해 조언해 드립니다.

응용

  • 자동 제어 기계조립 및 인덱싱 드라이브
  • 반도체 산업핸들링 및 포지셔닝 메커니즘
  • 일반산업기계컨베이어 및 광감소 스테이지
  • 의료 장비깨끗하고 무급유 드라이브
  • 태양 에너지 장비추적기 및 액추에이터 기어링
  • 공작기계공급 및 조정 메커니즘
  • 주차 시스템배리어 및 게이트 드라이브
  • 고속철도 및 항공장비내부 및 보조 메커니즘

고객 사용후기

데이비드PowerTech Machinery, 호주 - 조립 라인 변속기 부품

조립 라인에서 변속기 부품을 교체하는 것은 시행착오 과정이었습니다. 다른 공급업체의 이전 기어는 시끄럽거나 빨리 마모되었습니다. 우리는 이 나일론 평기어에 대한 시험 주문을 했고 그 차이는 즉각 나타났습니다. 작업장은 눈에 띄게 조용해졌고 2개월 이상 집중적으로 작동한 후에도 톱니 표면은 거의 마모되지 않았습니다. 제품 그 이상으로 눈에 띄는 점은 프로세스였습니다. 재료 관련 질문에 대한 자세한 답변이 이루어졌고, 검사 보고서가 배송과 함께 제공되었으며, 폭우가 배송을 위협할 때 배송업체에 연락하여 기어가 손상되지 않고 도착할 수 있도록 재배치했습니다.

남자 이름장비 업그레이드 프로젝트

장비를 업그레이드할 때 많은 장비 공급업체를 비교하고 Raydafon을 선택했습니다. 완성된 기어는 치형이 깨끗하고 플래시가 없어 도면과 정확하게 일치했으며 일단 설치되면 기계는 눈에 띄게 적은 진동으로 안정적으로 작동했습니다. 나일론이 버틸지 걱정이었는데 한달 넘게 집중적으로 사용해봐도 전혀 변형이 없습니다. 늦은 문의에도 신속하게 답변해 주셨고, 이것이 바로 제가 그 회사에 머물게 된 이유였습니다.

리사스튜디오 장비, 소형 메커니즘

내 스튜디오의 소형 장비에 맞는 기어가 필요했고 오랫동안 온라인에서 옵션을 비교했습니다. 일부 브랜드에 비해 가격이 저렴해서 살짝 불안했지만 부품은 표면이 매끄럽고 버가 없으며 규칙적인 치형으로 도착했고 피팅 문제 없이 설치가 잘 되었습니다. 사용시 장비 소음이 확연히 줄어들었고, 마모나 끼임 현상 없이 10일 이상 지속적으로 작동되었습니다.

구매자 FAQ

  • 내 도면이나 샘플을 통해 나일론 평기어를 만들 수 있나요?예. 모듈, 톱니 수, 보어, 면폭 및 재료 등급이 포함된 치수 도면이나 샘플 기어를 보내십시오. 우리는 부품이 성형이나 기계 가공에 적합한지 확인하고, 해당되는 경우 두 가지 모두에 대해 견적을 내며, 툴링이 확정되기 전에 가공된 프로토타입을 생산할 수 있습니다.
  • PA, POM 또는 PEEK 중 어떤 재료를 선택해야 합니까?PA(나일론 66)는 범용 선택이며, 섬유 강화 PA66은 표준 나일론보다 약 60% 더 긴 마모 수명을 제공합니다. POM은 충격 내성보다 치수 안정성과 백래시 제어가 더 중요한 응용 분야에 적합합니다. PEEK 또는 PPS는 고온 또는 화학적으로 공격적인 서비스에 사용됩니다. 부하, 속도, 환경을 알려주시면 추천해 드리겠습니다.
  • 플라스틱 기어에 허용되는 공차는 얼마입니까?이는 기능, 모듈, 벽 두께, 재료 및 부품의 성형 또는 가공 여부에 따라 달라집니다. 가공된 부품은 성형된 부품보다 공차가 더 엄격합니다. 조립에 필요한 중심 거리와 백래시를 명시하시면 견적을 내기 전에 달성 가능한 것이 무엇인지 확인해 드리겠습니다.
  • 기어에 윤활이 필요합니까?일반 근무에서는 아니요. 나일론과 POM은 자기 윤활성을 갖고 있습니다. 고속 또는 고부하 연속 운전의 경우 소량의 호환 그리스를 사용하면 수명을 연장할 수 있으며, 귀하의 업무에 도움이 된다면 견적 단계에서 그렇게 말씀드리겠습니다.
  • 샘플, 리드타임 및 지불 조건은 무엇입니까?샘플 가격은 크기와 재질에 따라 USD 2에서 USD 100까지이며, 특송료는 고객이 지불합니다. 샘플 리드타임은 영업일 기준 20일이며 대량 생산은 25일입니다. 지불 조건은 T/T 또는 L/C이며 포장은 비닐 봉지와 상자 또는 대량의 경우 나무 케이스입니다.
  • 나일론 기어와 그에 맞는 피니언을 공급할 수 있습니까?예. 한 작업장에서 메쉬의 양쪽 절반을 공급한다는 것은 백래시, 중심 거리 및 톱니 형태가 현장에서 조정되지 않고 설계 단계에서 일치한다는 것을 의미합니다. 쌍 도면이나 필요한 하중 및 비율을 보내주시면 두 부품 모두 견적을 보내드립니다.

관련 제품 및 추가 자료

나일론 스퍼 기어 견적 요청

모듈, 톱니 수, 보어, 면폭, 재료 등급 및 수량 또는 도면이나 샘플 부품을 보내십시오. 성형 또는 가공생산, 공차능력, 가격 등을 확인하고 24시간 이내에 답변해 드립니다.

지금 문의 보내기

* 마모 수명, 공차 및 리드 타임 수치는 표준 생산 조건 및 확인된 도면을 참조합니다. 재료 등급, 수분 관련 치수 변화 허용 및 결합 기어 재료는 주문하기 전에 합의되어야 합니다.
