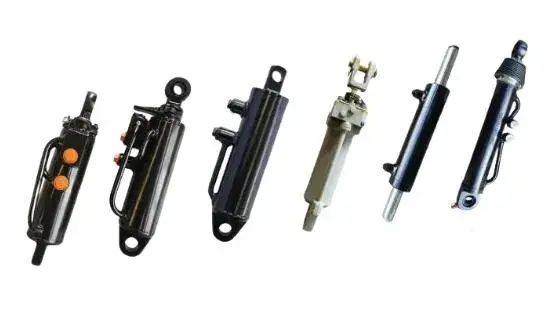

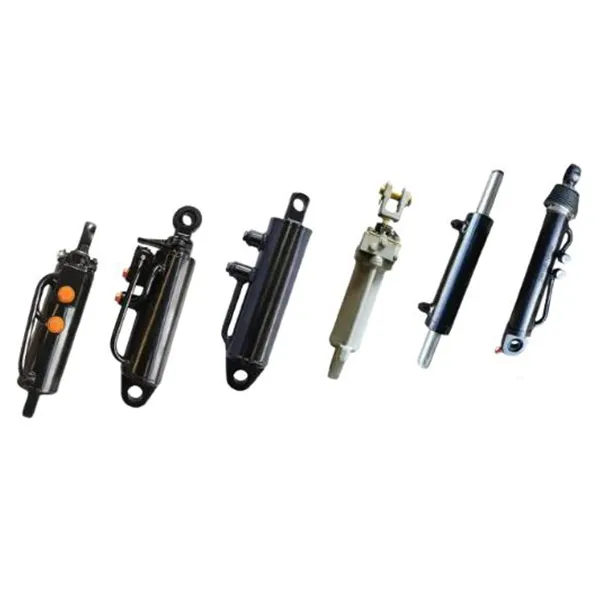

트랙터 조향 및 후방 리프팅 유압 실린더

트랙터 조향 및 후방 리프팅 유압 실린더 — 보어 40~80mm, 로드 20~35mm, 스트로크 120~200mm 및 장착 거리 301~532mm를 포괄하는 7가지 표준 모델. 후방 리프트 모델에는 800.55A.01 교체품과 트윈 실린더 연결용 왼쪽/오른쪽 쌍이 포함됩니다. 프론트 액슬 스티어링 모델은 더 빠른 휠 반응을 위해 더 짧은 스트로크를 사용합니다. 실린더 본체는 강화된 접지 로드와 메인 씰 앞에 먼지 와이퍼가 있는 두꺼운 합금강으로 구성되어 있습니다. 기존 실린더 모델이나 보어, 스트로크, 장착 거리를 보내주시면 일치하는 모델을 확인하고 24시간 이내에 공장 견적을 보내드립니다.

OEM 교체 · 농업용 유압장치

트랙터 조향 및 후방 리프팅 유압 실린더 — 7개 모델, 40~80mm 보어, 301~532mm 장착

다음 세 가지 이유 중 하나로 인해 트랙터 유압 실린더가 현장에서 작동하지 않습니다. 보어가 너무 작아서 들어 올릴 수 없습니다. 로드 씰이 먼지와 슬러리를 견딜 수 없거나 장착 거리가 연결 장치와 일치하지 않습니다. 이미 가지고 있습니다. 이 페이지에는 프론트 액슬 스티어링 및 리어 3점 리프팅을 포함하는 7가지 표준 모델이 나열되어 있습니다. 일반적인 트랙터 플랫폼에서는 각각에 대해 보어, 로드, 스트로크 및 장착 거리가 명시되어 있어 주문하기 전에 교체하십시오.

7표준 모델
40~80mm보어 직경
20~35mm로드 직경
120~200mm뇌졸중
301~532mm장착 거리
2기능 유형
관습보어, 스트로크, 포트

모델 테이블 - 보어, 로드, 스트로크 및 장착 거리

트랙터 후방 리프팅 및 전방 차축 조향을 위한 7가지 표준 모델
모델 보어(mm) 로드(mm) 스트로크(mm) 장착 거리(mm) 기능
HSG55/32×125-324 55 32 125 324 트랙터 후방 리프트 실린더(좌/우 쌍)
HSG63/32×125-324 63 32 125 324 트랙터 후방 리프트 실린더(좌/우 쌍)
HSG63/35×120-301 63 35 120 301 트랙터 후방 리프트 실린더(좌/우 쌍)
HSG80/32×200-532 80 32 200 532 800.55A.01 후방 리프팅 실린더
HSG40/20×175-323 40 20 175 323 트랙터 앞차축 조향 실린더
HSG40/25×176-520 40 25 176 520 트랙터 앞차축 조향 실린더
HSG50/30×175-465 50 30 175 465 트랙터 앞차축 조향 실린더

다른 보어, 로드, 스트로크 및 장착 거리 조합을 도면으로 제작할 수 있습니다. 연결에서 다음을 사용하는 경우 핀 직경이나 포트 각도가 다른 경우 치수를 보내주시면 전에 일치하는 실린더를 확인해 드리겠습니다. 생산.

기능별 사양 요약

리어 리프트 그룹과 스티어링 그룹 사이의 변화
기능 그룹 보어 범위 로드 범위 스트로크 범위 일반적인 사용
후방 리프팅 실린더 55 – 80mm 32 – 35mm 120 – 200mm 3점 연결, 무거운 장비 리프트, 800.55A.01 교체
프론트 액슬 스티어링 실린더 40 – 50mm 20 – 30mm 175 – 176mm 프론트 액슬의 하이드로스테틱 스티어링, 급격하게 헤드랜드 회전

후방 리프트 모델은 운반 중에 리프팅 하중이 실린더 로드에 전달되기 때문에 더 큰 보어를 사용합니다. 스티어링 모델은 더 작은 보어와 더 긴 스트로크를 사용하여 낮은 흐름에서 더 빠른 휠 각도 변경을 제공합니다.

트랙터 실린더를 교체할 때 중요한 점

01

보어 크기에 따라 리프팅 힘이 설정됩니다.

리프팅 힘은 보어 면적에 유압을 곱한 값입니다. 55mm 보어 리어 리프트 실린더와 80mm 동일한 트랙터 유압 장치에서 작동하는 보어 실린더는 동일한 리프트 용량을 생성하지 않습니다. 만약 당신이 마모된 실린더를 교체하고 기구 상승 속도가 느려지면 보어와 로드 치수를 확인하십시오. 펌프에 결함이 있다고 가정하기 전에 테이블에 기대십시오. 그만큼트랙터 액압 실린더7개 모델 중 귀하의 연결과 일치하는 모델이 없는 경우 카테고리 페이지에 더 넓은 범위가 나열됩니다.

02

로드 표면과 씰 품질이 수명을 결정합니다.

트랙터 실린더는 먼지, 슬러리 및 비료 스프레이에서 작동합니다. 막대는 가장 먼저 영향을 받는 표면입니다. 피팅이 시작되면 립 씰이 고정되지 않고 오일이 와이퍼를 지나 흘러내립니다. 이 실린더는 경화된, 다층 부식 방지 코팅이 된 접지 로드, 메인 씰 앞에 있는 먼지 와이퍼와 쌍을 이루어 연마 입자가 밀봉 립에 도달하기 전에 차단됩니다. 스티어링 측면에 대해서는 구체적으로 다음을 참조하십시오. 는조향 유압 실린더페이지.

03

장착 거리는 모델명이 아닌 링키지와 일치해야 합니다.

두 개의 실린더는 동일한 보어와 스트로크를 공유할 수 있지만 서로 다른 폐쇄 중심을 사용할 수 있습니다. 장착거리가 멀면 잘못된 경우 링키지는 최대 리프트에 도달하지 못하거나 작업기를 올리기 전에 바닥이 드러날 수 있습니다. 테이블 위에는 모든 모델의 장착 거리가 나와 있습니다. 왜냐하면 이것이 장착 여부를 결정하는 치수이기 때문입니다. 실린더 볼트 온. 3점 연결 이상의 업무를 해제하려면유압 리프트 실린더범위 더 긴 스트로크와 더 높은 톤수를 포괄합니다.

04

포트 위치와 핀 크기가 맞춤화 포인트입니다

트랙터가 오래되었거나 수입되면 원래 실린더를 더 이상 사용하지 못할 수 있습니다. 포트 각도, 포트 스레드, 핀 직경 및 아이 폭을 기존 링키지에 맞게 조정할 수 있으므로 실린더가 맞습니다. 트랙터를 개조하지 않고. 치수가 표시된 기존 실린더의 사진이나 스케치를 보내주시면 표준 모델이 작동하는지 또는 수정된 모델이 필요한지 확인합니다. 전체 찾아보기유압 실린더카탈로그 기타 모바일 및 농업용 애플리케이션.

이 실린더가 사용되는 곳

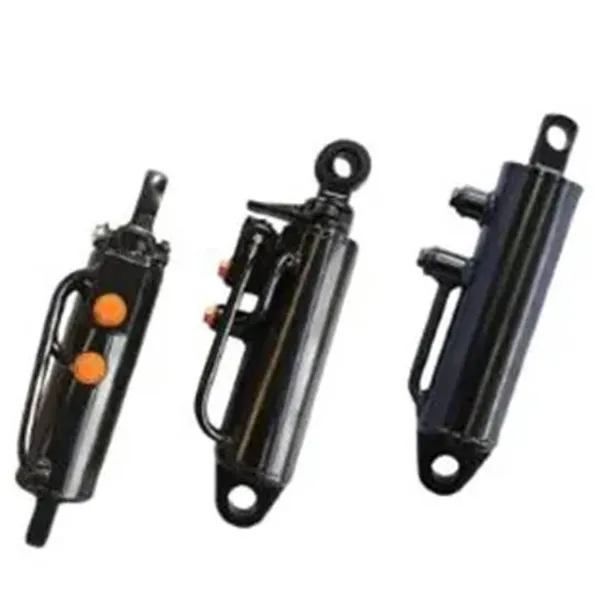

후방 3점 리프팅

쟁기, 써레, 파종기 및 포장기는 후방 링키지로 운반됩니다. 트랙터가 트윈 리프트 실린더를 사용하는 경우 왼쪽 및 오른쪽 실린더는 한 쌍으로 공급됩니다.

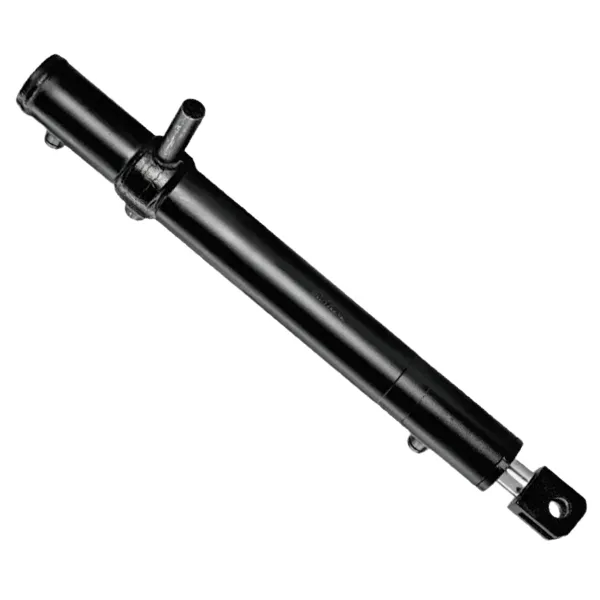

프론트 액슬 스티어링

전방 차축에 걸쳐 복동식 실린더를 사용하는 트랙터의 유압식 조향 장치입니다. 더 짧은 스트로크, 더 빠른 반응, 헤드랜드의 더 좁은 회전 반경.

OEM 교체

800.55A.01 및 일반 HSG 시리즈 부품 번호를 직접 교체합니다. 배송 전 원본과 비교하여 장착 거리와 포트 위치를 확인합니다.

맞춤형 농업 빌드

비표준 보어, 스트로크 또는 로드 엔드가 필요한 특수 수확기, 분무기 및 로더. 동일한 씰 및 로드 처리로 도면으로 제작됩니다.

실린더를 트랙터 링키지에 맞추세요

모델 번호나 기존 실린더로부터의 보어, 로드, 스트로크 및 장착 거리를 보내십시오. 우리는 일치하는 모델을 확인하고, 포트 및 핀 치수를 확인하고, 공장에서 직접 견적을 반환합니다. 일반적으로 24시간 이내. 요청 시 맞춤형 보어 및 스트로크가 제공됩니다.
